Descriere

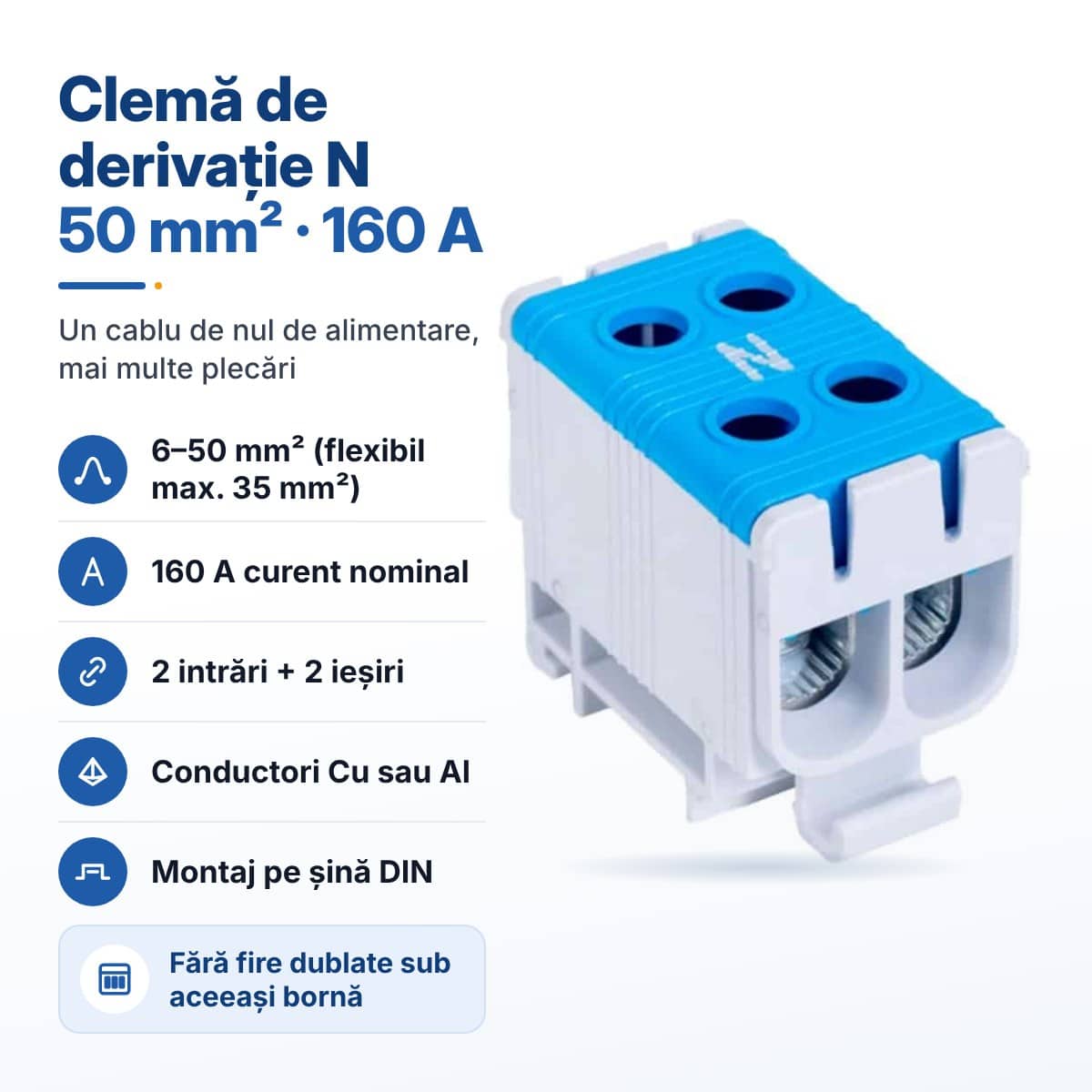

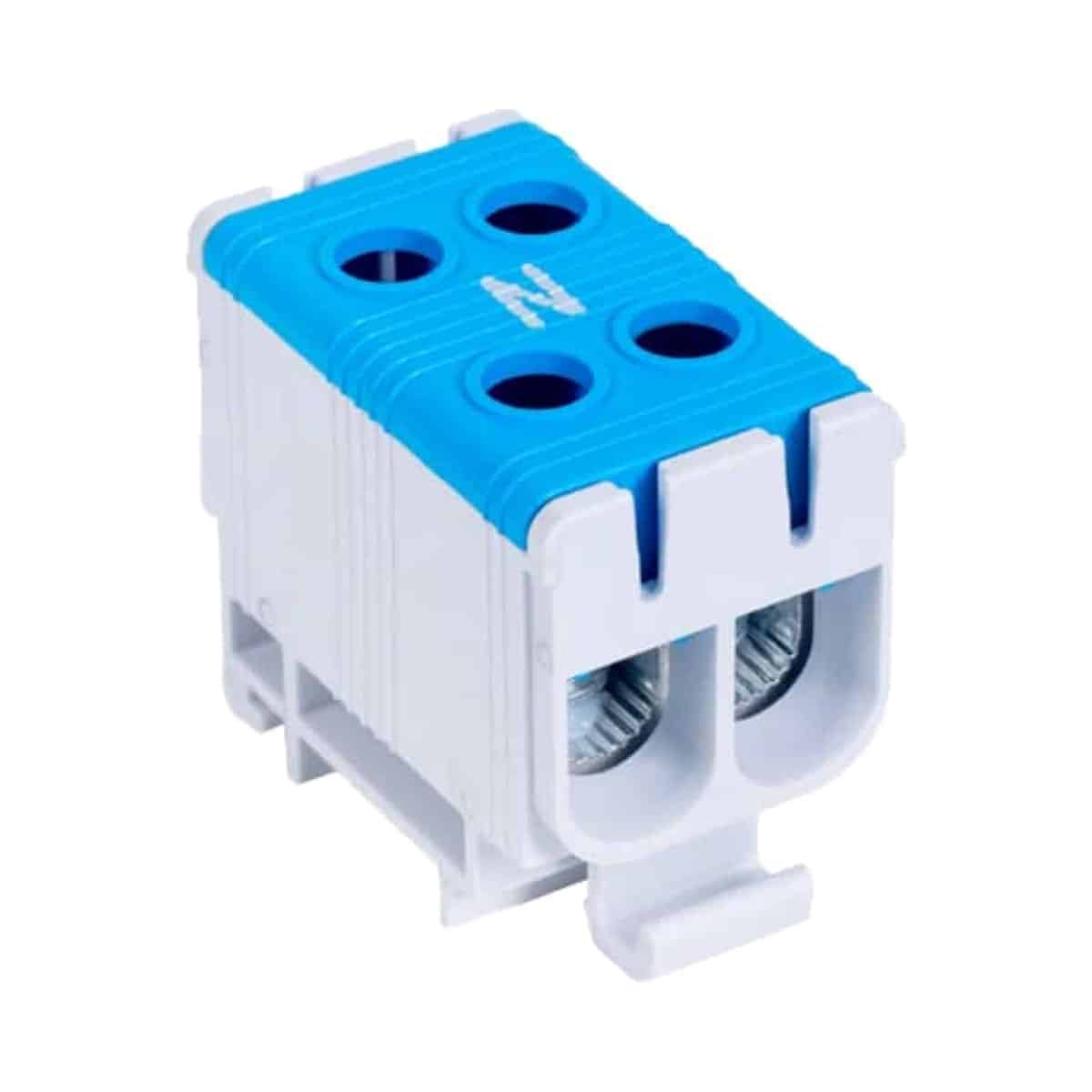

Această clemă de derivație FLEAL-50/2K de la Tracon face derivații ordonate pe șina DIN pentru conductori de 6–50 mm², cu curent nominal de 160 A. Are 2 intrări și 2 ieșiri, iar culoarea albastră o marchează pentru conductorul neutru.

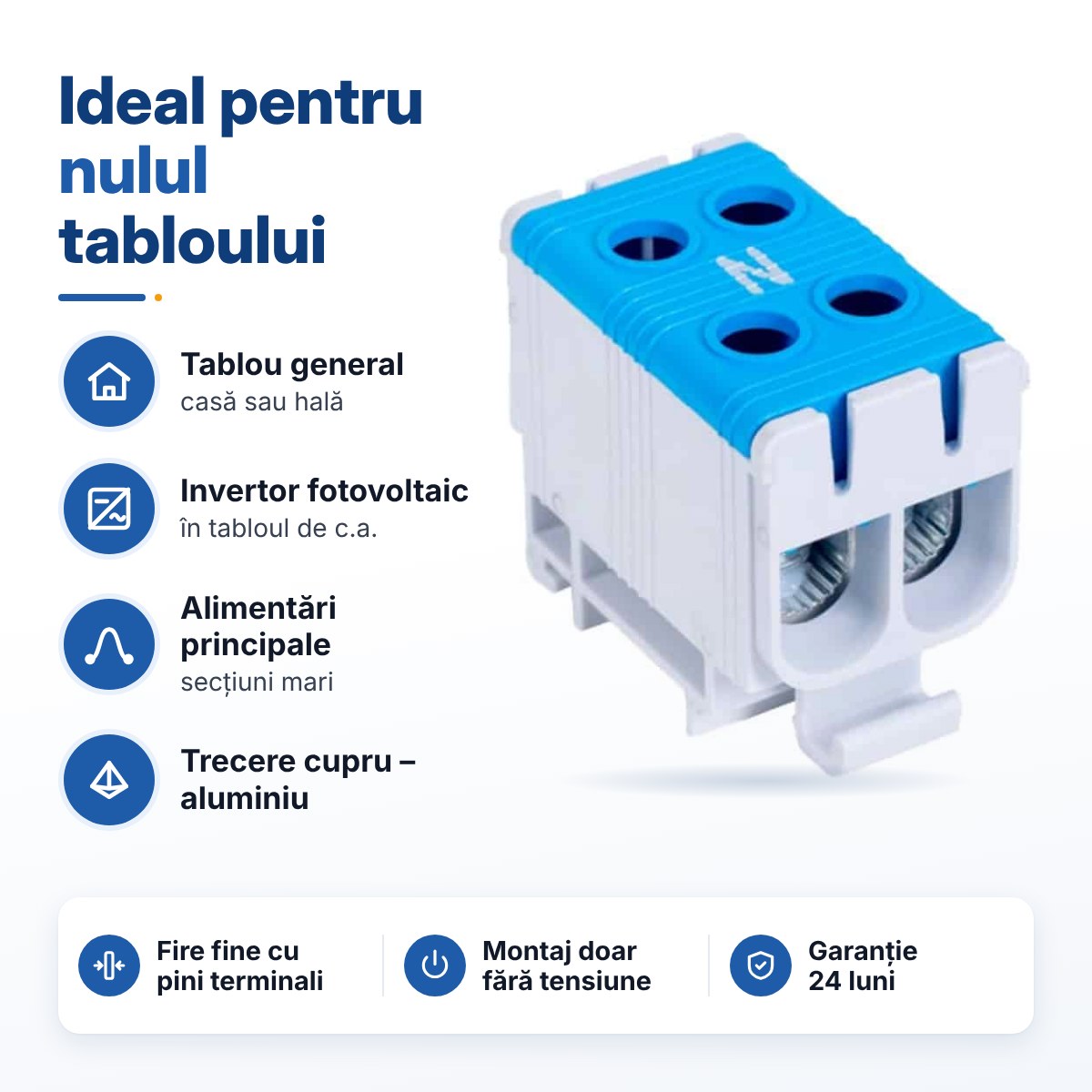

O folosiți în tabloul general al casei sau al unei hale, inclusiv în tabloul în care se racordează un invertor fotovoltaic pe partea de curent alternativ, acolo unde nulul trebuie distribuit către mai multe circuite.
Caracteristici cheie
- Secțiune 6–50 mm² (flexibil până la 35 mm²) – pentru alimentări principale și derivații de putere
- Curent nominal 160 A, conform fișei Tracon
- 2 intrări + 2 ieșiri – fiecare conductor are borna lui, fără înnădiri
- Culoare albastră – conductorul neutru se identifică imediat în tablou
- Acceptă conductori din cupru sau aluminiu, plini sau multifilari; cei cu fire fine până la 35 mm²
- Izolație PA 6.6 UL94 V-0, protecție IP20 la atingere

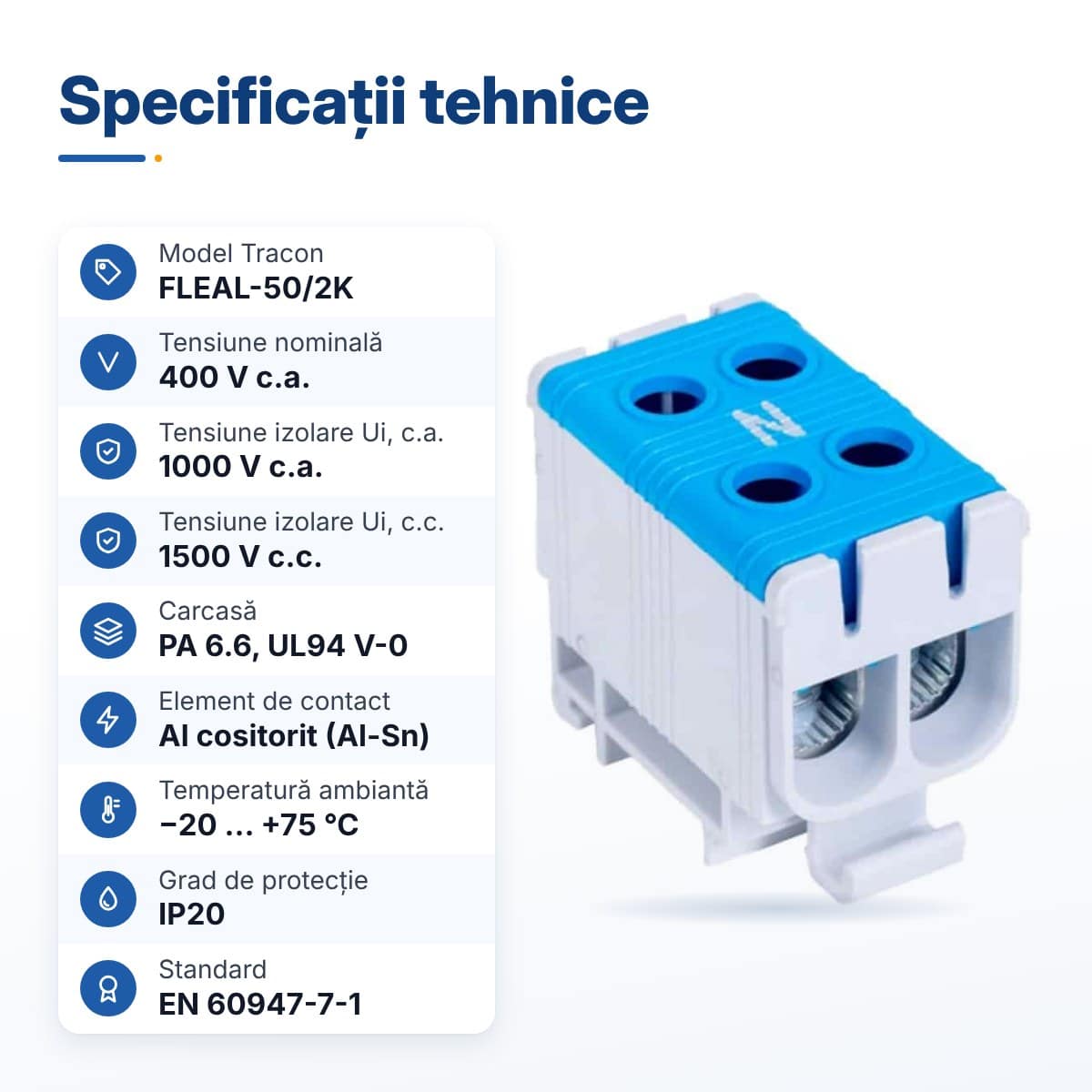

Specificații tehnice
- Producător: Tracon Budapest Kft. (Tracon Electric), Ungaria
- Cod producător: FLEAL-50/2K
- Tip: clemă de derivație pentru linii principale, fixare pe șină
- Secțiune conductor: 6–50 mm² (conductor flexibil: max. 35 mm², conform tabelului Tracon)
- Conductori acceptați: plini (rigizi), multifilari și cu fire fine, din cupru sau aluminiu
- Curent nominal: 160 A
- Tensiune nominală: 400 V AC
- Tensiune nominală de izolare (Ui): 1000 V AC / 1500 V DC
- Număr de poli: 1
- Intrări / ieșiri: 2 intrări + 2 ieșiri
- Culoare: albastră
- Material izolație: poliamidă PA 6.6, clasă de inflamabilitate UL94 V-0
- Element de contact: aluminiu cositorit (Al-Sn)
- Șuruburi de strângere: 4 × M5
- Montaj: șină DIN 35 × 7,5 mm
- Grad de protecție: IP20
- Temperatura mediului ambiant: -20…+75 °C

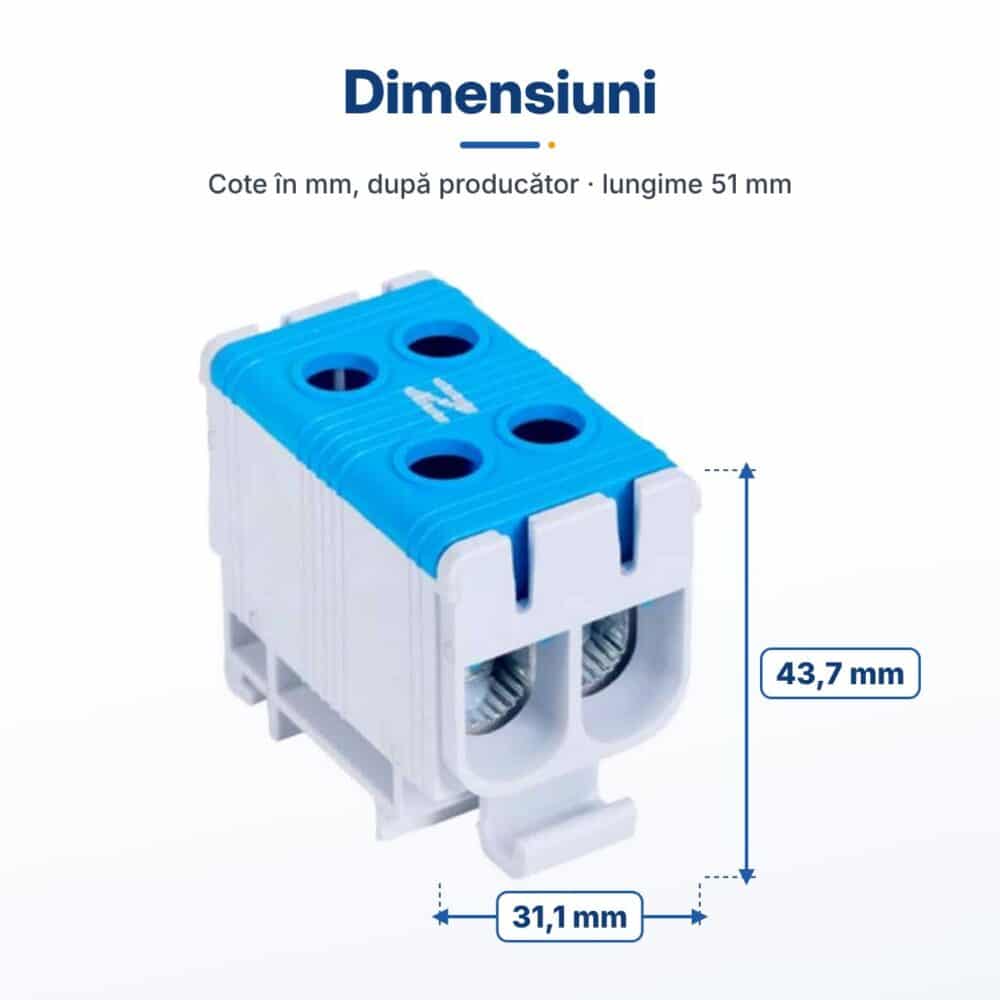

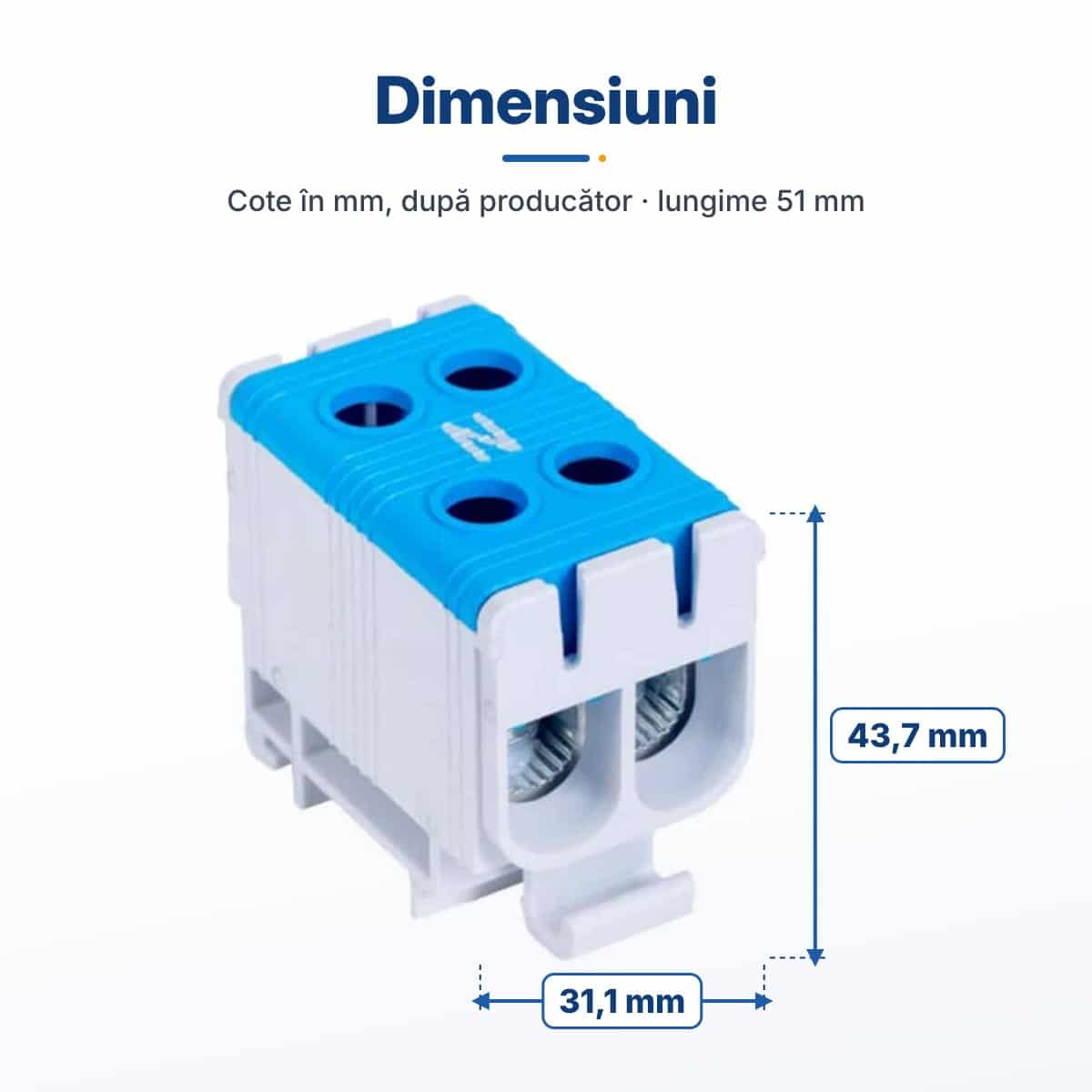

- Dimensiuni: lățime 31,1 mm × lungime 51 mm × înălțime 43,7 mm
- Standard: EN 60947-7-1; conformitate LVD 2014/35/UE și RoHS 2011/65/UE (declarație UE Tracon nr. 2026/12)
- Garanție: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj

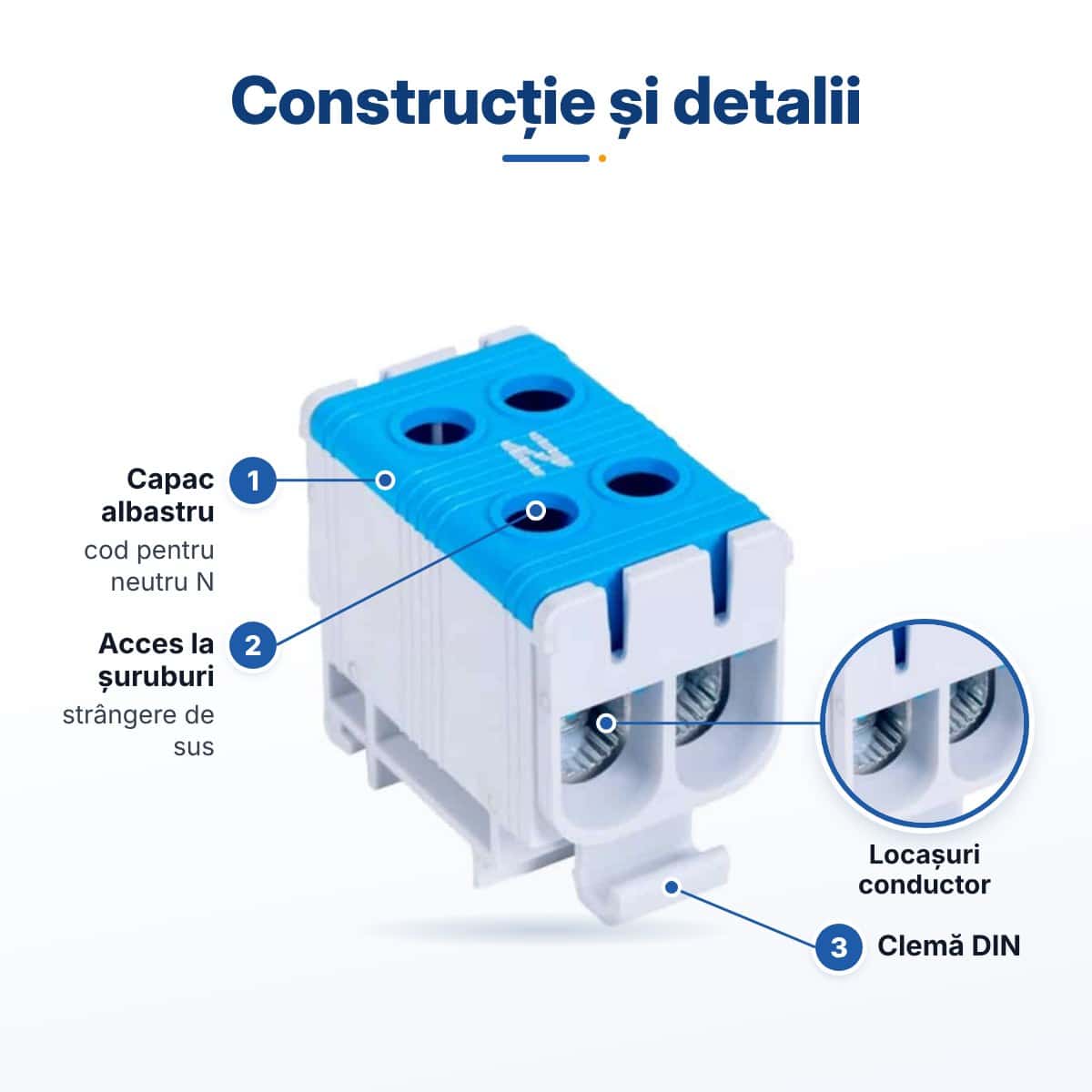

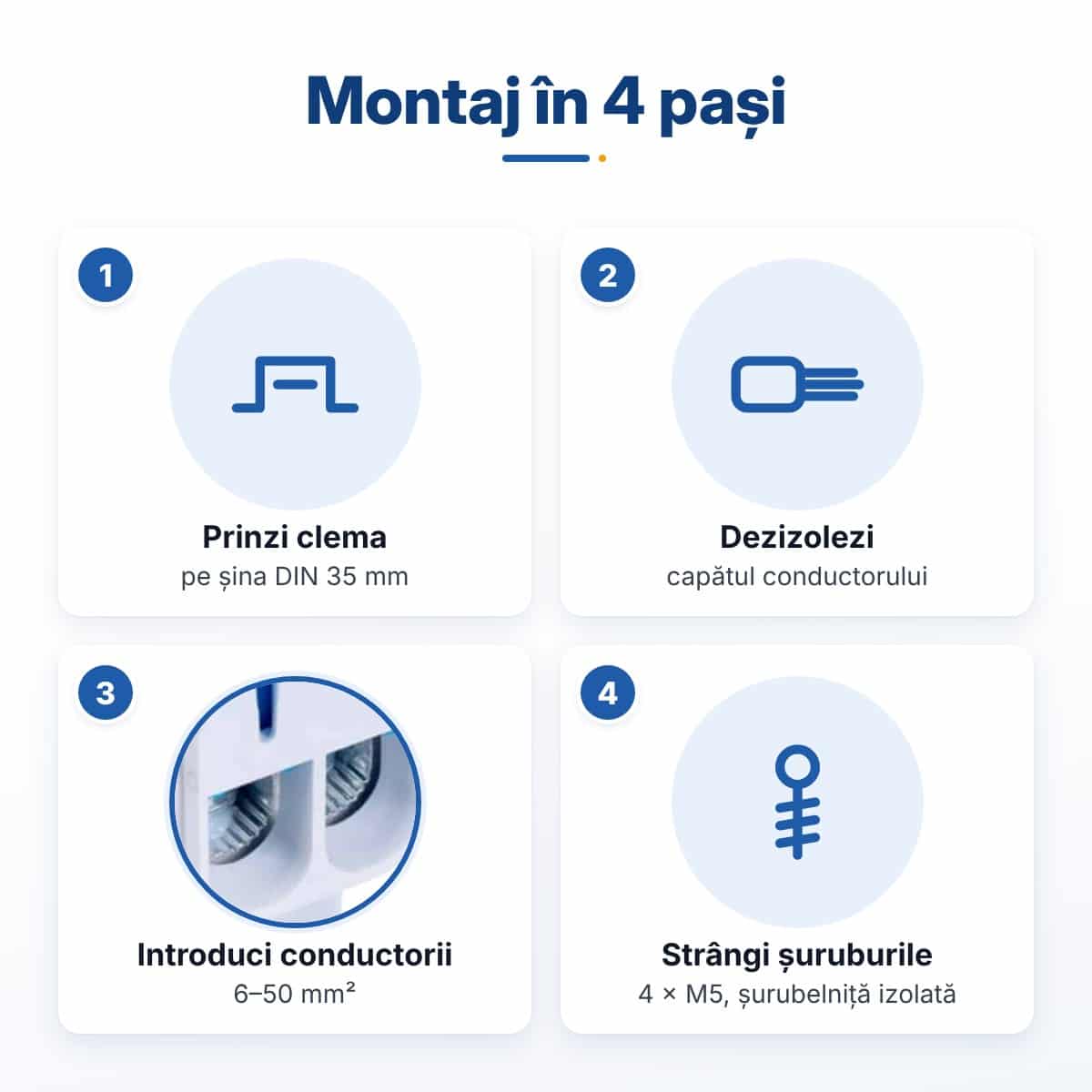

Clema se prinde pe șina DIN standard de 35 × 7,5 mm. Conductorii se strâng cu 4 șuruburi M5, câte unul pentru fiecare intrare și ieșire. În aceeași serie există varianta gri FLEAL-50/2 pentru faze și varianta verde-galben FLEAL-50/2ZS pentru PE.
Produsul este o singură clemă; tabloul, șina și conductorii se cumpără separat. Elementul de contact din aluminiu cositorit permite racordarea conductorilor din cupru sau aluminiu. Pentru capetele conductorilor flexibili puteți folosi pini terminali sertizați, potriviți secțiunii.
Recomandări de completare
Pentru montaj complet vă recomandăm: tablou aparent 24 module IP65, clește de tăiat cabluri Cu/Al Yato YT-18600, set 8 șurubelnițe electrician, tester de tensiune ANENG B20.
Clema de derivație FLEAL-50/2K este în stoc în Pitești, pleacă în 24–48h. Garanție: 24 luni pentru persoane fizice, 12 luni pentru firme.
