Descriere

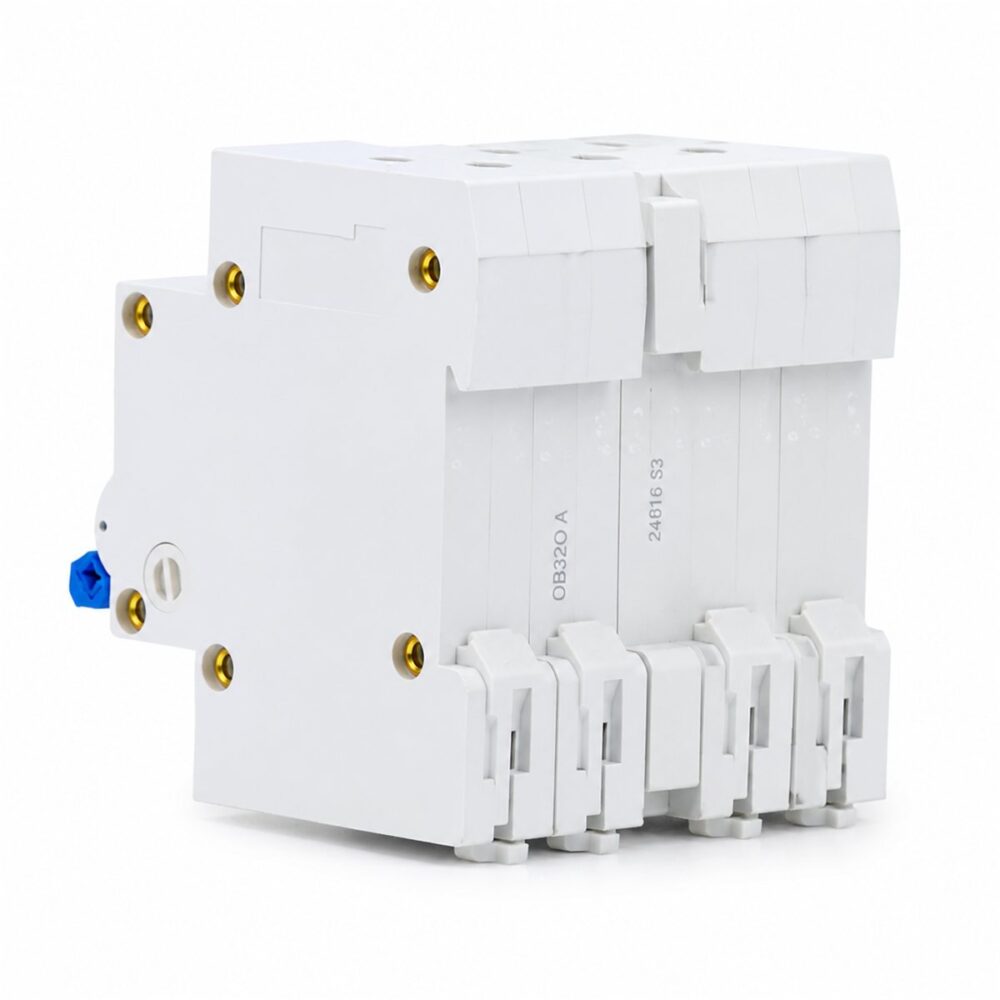

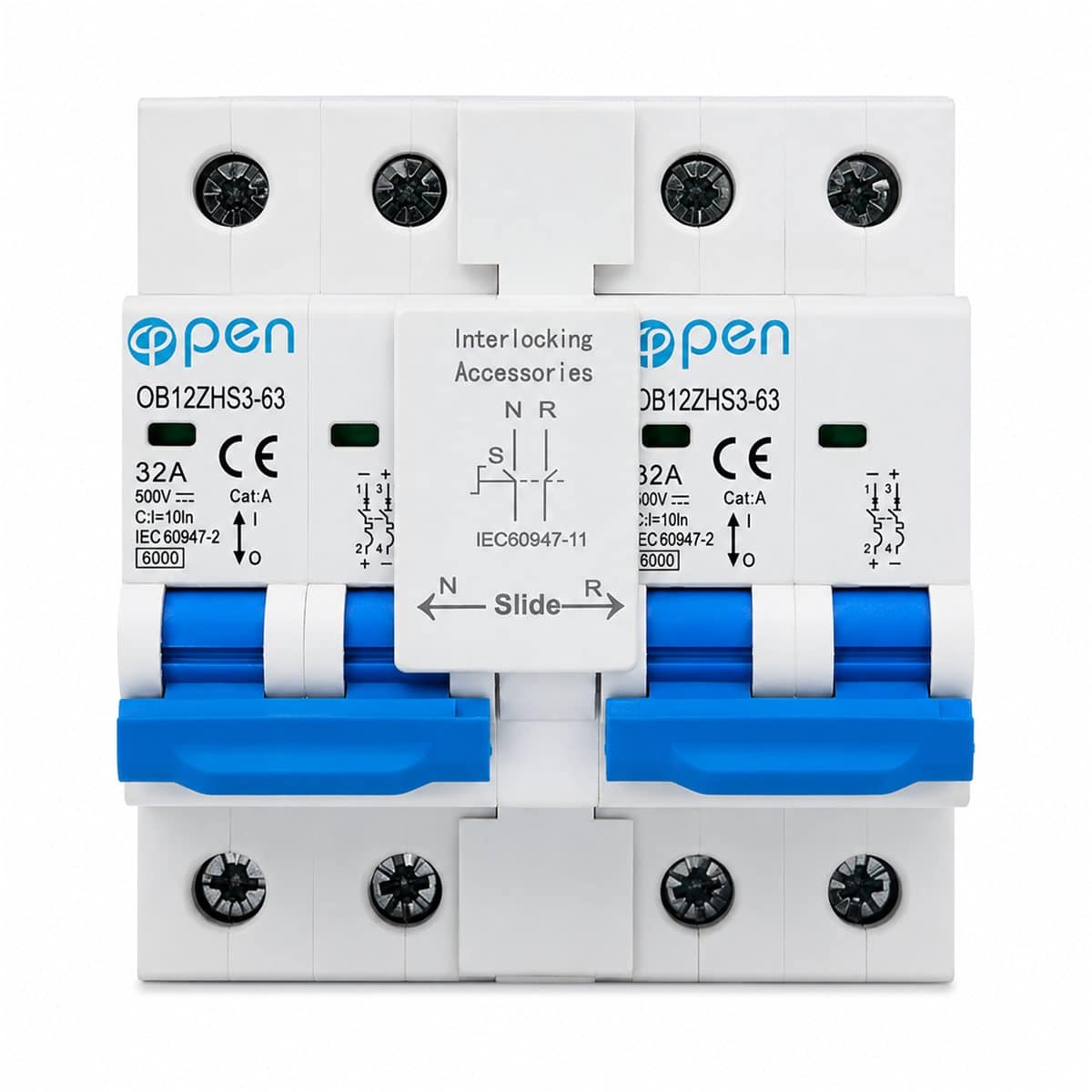

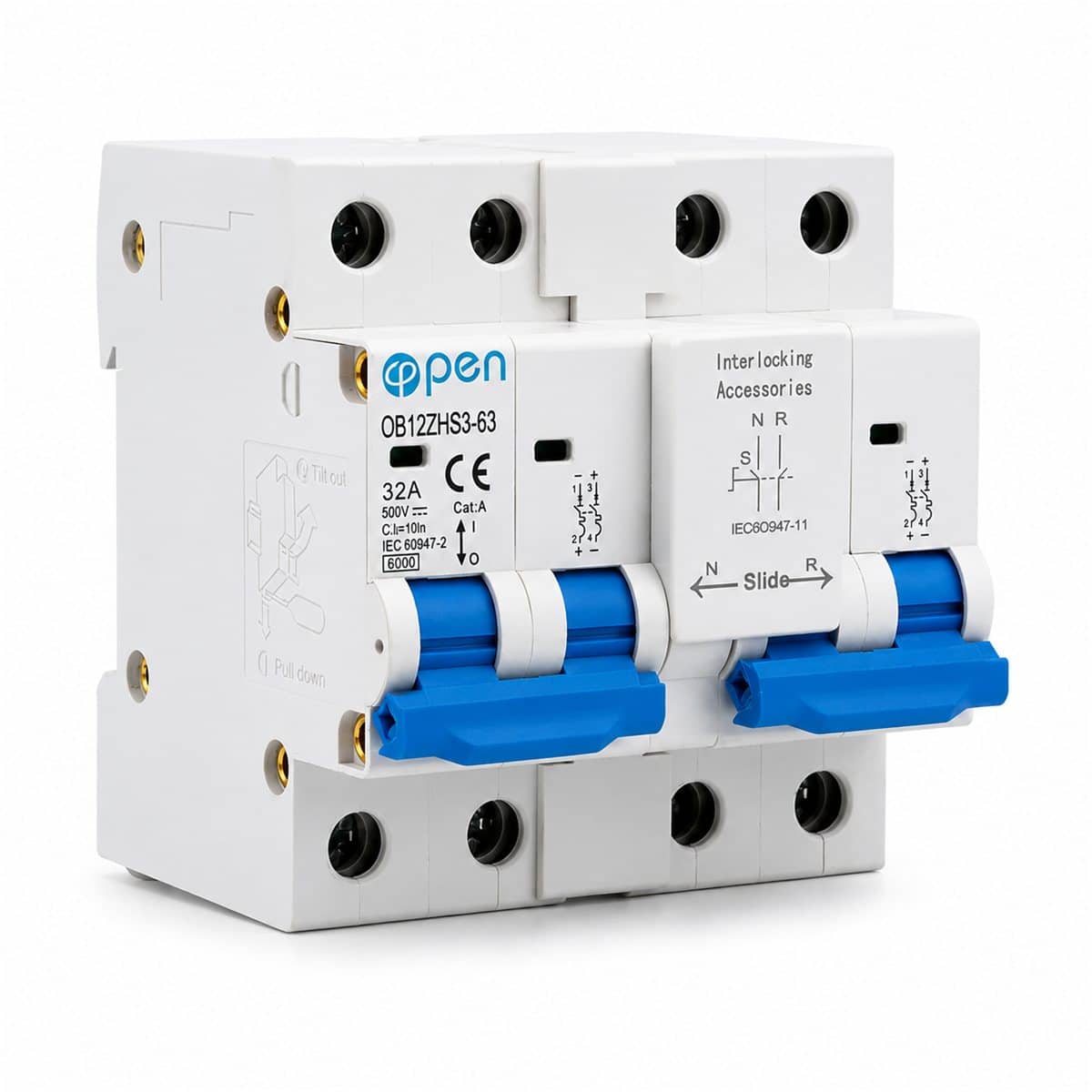

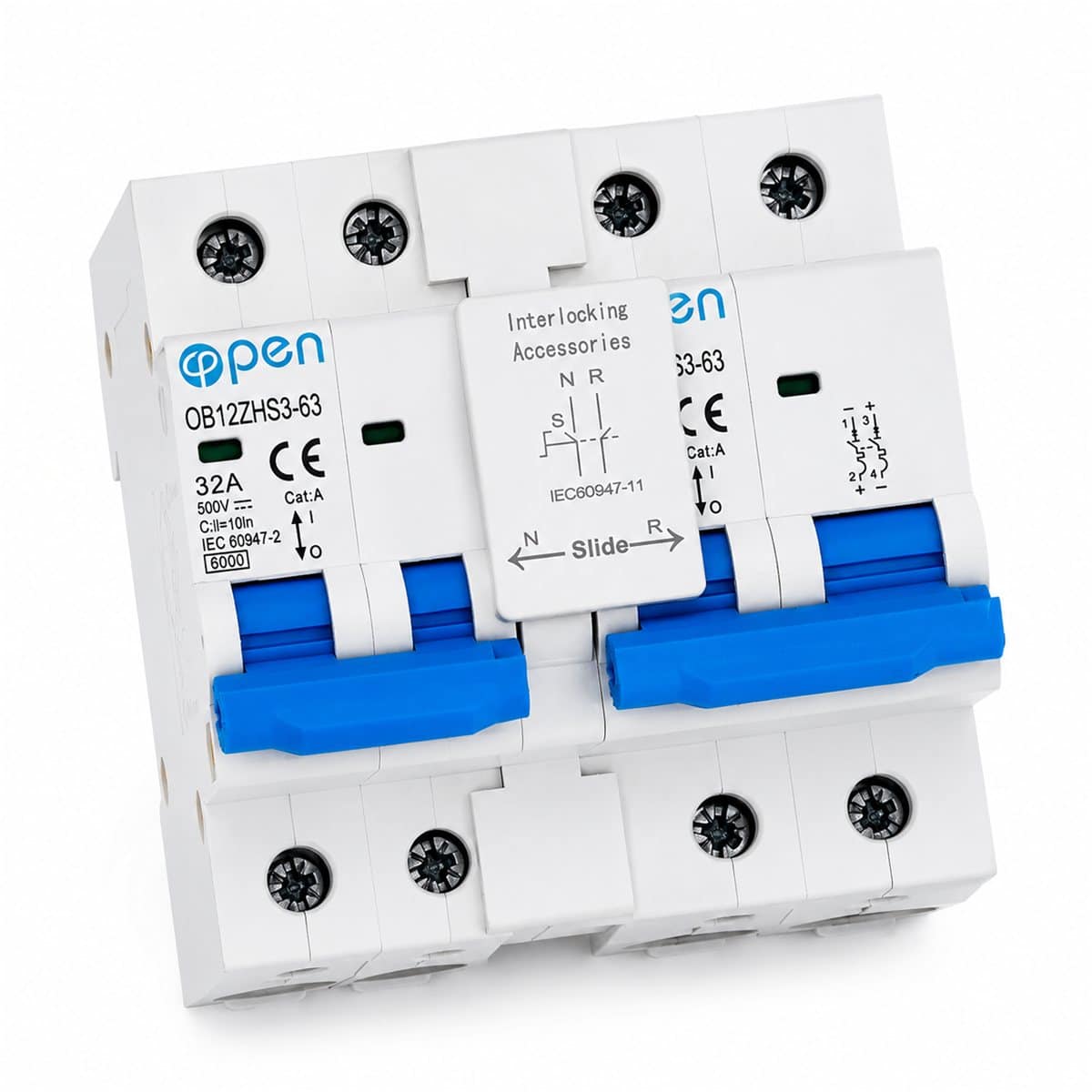

Acest comutator manual de transfer 32A pentru curent continuu, 4P (2P+2P), 500 V c.c., te lasă să alegi din manetă din care dintre două surse DC se alimentează circuitul: de exemplu, două bănci de baterii sau o baterie principală și una de rezervă pentru același invertor. Este format din două siguranțe automate bipolare Open OB12ZHS3-63, C32, legate printr-un modul de interblocare mecanică, astfel încât numai una poate fi armată la un moment dat.
Interblocarea împiedică punerea în paralel a celor două surse, situație în care bateriile cu tensiuni diferite s-ar descărca una în cealaltă cu curenți mari. Fiecare cale are protecție proprie la suprasarcină și scurtcircuit, cu borne marcate + și −.
Caracteristici cheie
- Interblocare mecanică „Interlock” – cele două surse nu pot fi cuplate simultan
- 500 V c.c. – pentru bănci de baterii de 12–48 V și circuite DC până la 500 V
- 32 A, curbă C – protecție la suprasarcină și scurtcircuit pe fiecare cale
- Capacitate de rupere 6000 A – întrerupe în siguranță curenții de scurtcircuit
- Polaritate marcată – + și − inscripționate pe fiecare bornă
- Poziția „ambele OFF” – oprire completă pentru lucrări
Specificații tehnice
- Model: OPEN OB12ZHS3-63, cu modul de interblocare (Interlock)
- Configurație: 4P (2P+2P), interblocare mecanică
- Curent nominal: 32 A
- Tensiune nominală: 500 V c.c.
- Caracteristică de declanșare: C
- Capacitate de rupere: 6000 A (6 kA)
- Standard: EN 60947-2
- Borne: marcate + și − pe fiecare siguranță
- Montaj: șină DIN 35 mm
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Fiecare sursă DC intră pe bornele de sus ale siguranței ei, respectând marcajele + și −. Ieșirile celor două siguranțe se puntează plus cu plus și minus cu minus, cu conductor de aceeași secțiune, iar din punți pleacă alimentarea consumatorului, de regulă intrarea de baterie a invertorului. Curentul consumatorului trebuie să rămână sub 32 A, iar tensiunea surselor sub 500 V c.c. în orice condiții.
Comutarea se face întotdeauna prin poziția OFF: oprești sursa activă, apoi armezi cealaltă. Testează după montaj că, cu o siguranță armată, cealaltă nu poate fi armată. Montajul se face de un electrician autorizat, cu ambele surse deconectate. Tabloul, conductorii și papucii se cumpără separat.
Recomandări de completare
Pentru montaj complet vă recomandăm: Tablou aparent 8 module IP65, Descărcător supratensiune 500V DC, Separator fuzibil 10×38 cu LED.
Comutatorul manual de transfer 32A pleacă din Pitești în 24–48h. Spune-ne ce surse DC vrei să legi și îți confirmăm dacă se potrivește.
