Descriere

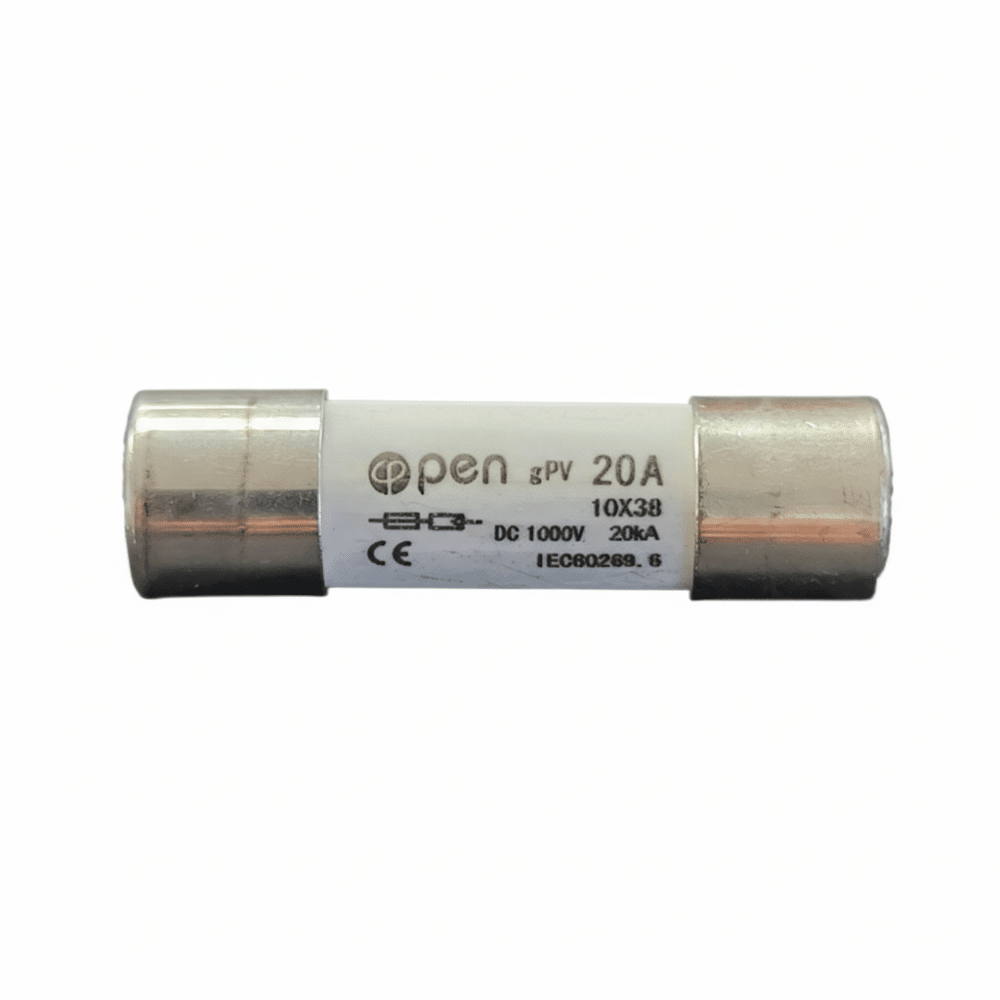

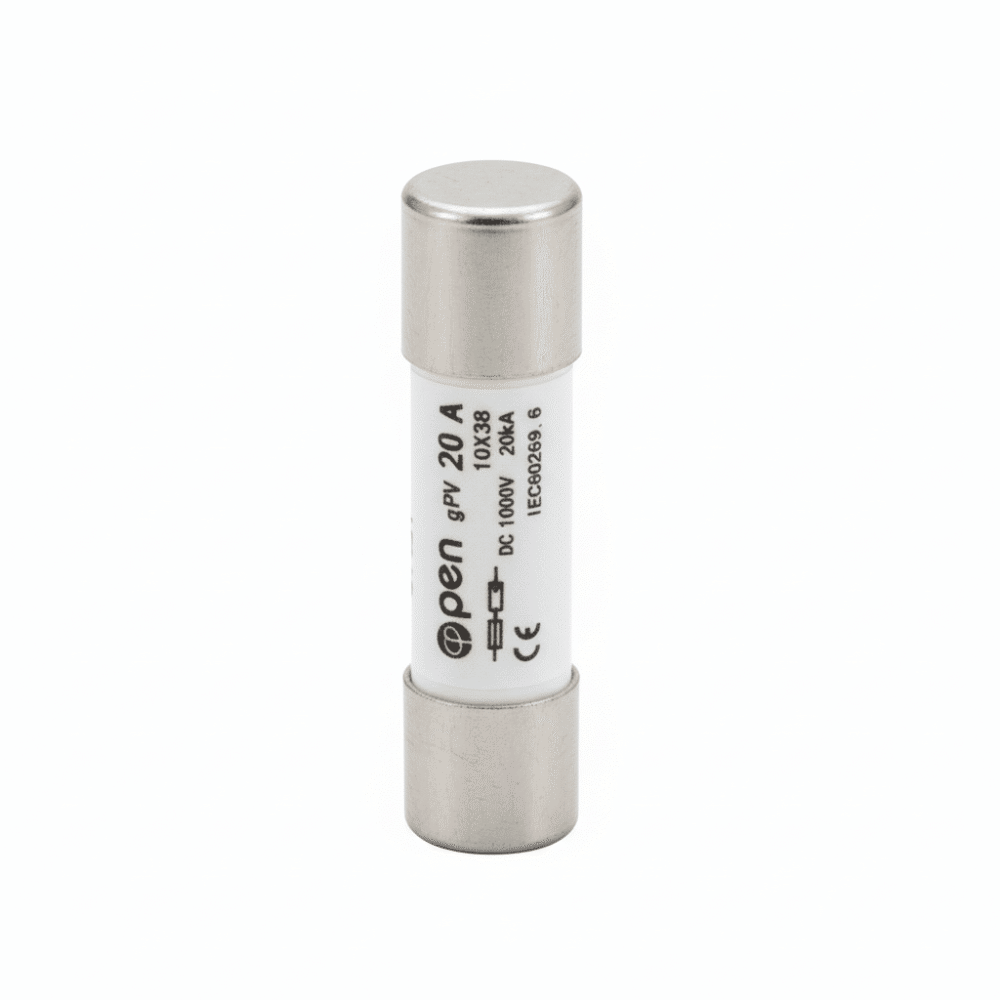

Această siguranță fuzibilă gPV 20A, format 10×38 mm, 1000 V DC, protejează șirurile de panouri fotovoltaice împotriva supracurentului. Categoria gPV este definită special pentru circuitele fotovoltaice: siguranța întrerupe și curenții de defect mici, cum apar când un șir sănătos debitează invers într-un șir defect.
Se montează într-un soclu sau separator fuzibil 10×38 pe șină DIN, pe plusul și, la nevoie, pe minusul fiecărui șir de panouri, în tabloul DC dintre panouri și invertor.
Caracteristici cheie
- 20 A curent nominal – dimensionată pentru protecția unui șir de panouri
- 1000 V c.c. – acoperă șirurile de panouri uzuale de pe casele cu invertoare conectate la rețea și hibride
- Categorie gPV – întrerupe curenți de defect mici, specifici curentului continuu din panouri
- Format standard 10×38 mm – intră în orice soclu sau separator 10×38
- −5 °C … +40 °C – temperatura mediului ambiant
- Ușor de înlocuit – schimbi doar elementul fuzibil, nu tot aparatul
Specificații tehnice
- Tip: siguranță fuzibilă cilindrică
- Categorie de utilizare: gPV (dedicată instalațiilor fotovoltaice)
- Curent nominal: 20 A
- Tensiune nominală: 1000 V c.c.
- Dimensiuni: 10 × 38 mm (diametru 10 mm, lungime 38 mm)
- Temperatură mediu ambiant: −5 °C … +40 °C
- Standard: IEC 60269-6 / EN 60269-6
- Corp: ceramică
- Suport compatibil: soclu / separator fuzibil 10×38
- Conținut: 1 bucată
- Producător: OPEN
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Siguranța se folosește cu un separator fuzibil 10×38 (cu indicator LED de siguranță arsă) sau cu un soclu bipolar 10×38, care întrerupe simultan plusul și minusul. Separatorul se cumpără separat. Înlocuirea se face doar cu separatorul deschis și cu șirul de panouri fără sarcină, după oprirea invertorului.
Cum alegi curentul: valoarea siguranței trebuie să fie de cel puțin 1,5 ori curentul de scurtcircuit al panoului (Isc) și să nu depășească siguranța maximă admisă în fișa panoului. De exemplu, la un panou cu Isc de 11 A, siguranța trebuie să fie de cel puțin 16,5 A, deci 20 A e o alegere potrivită dacă fișa panoului admite 20 A sau mai mult ca „maximum series fuse rating”.
Când ai trei sau mai multe șiruri de panouri în paralel pe aceeași intrare MPPT, fiecare șir se protejează cu propria siguranță. La unul sau două șiruri pe intrare, siguranța e opțională, dar mulți instalatori o montează pentru separare la mentenanță. Montajul se face de un electrician autorizat ANRE.
Recomandări de completare
Pentru montaj complet vă recomandăm: separator fuzibil 10×38 cu LED, soclu bipolar 10×38, descărcător de supratensiune 1000 V DC, cablu solar 6 mm² roșu.
Siguranțele gPV 20A 10×38 pleacă din Pitești în 24–48h, iar pentru alegerea curentului potrivit panourilor tale ne poți trimite fișa tehnică a panoului.
