Descriere

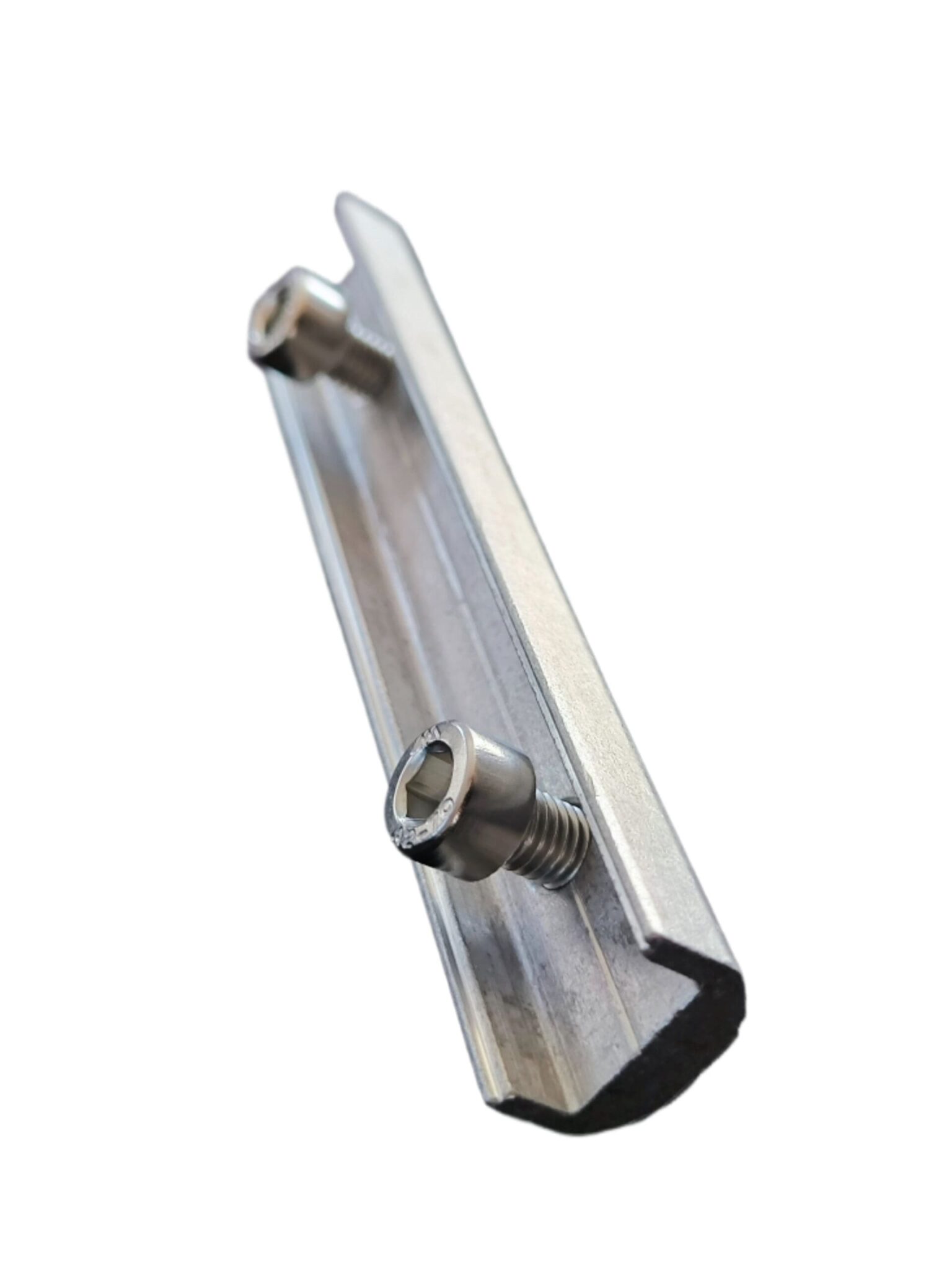

Această îmbinare șină pentru panouri fotovoltaice unește cap la cap două profile de aluminiu cu prindere laterală, astfel încât un rând de panouri mai lung decât o bară să stea pe o șină continuă și aliniată. Este o piesă simplă, dintr-o bucată, care intră în canalul profilului și se strânge cu două șuruburi.
O folosești la acoperișuri din tablă sau țiglă, structuri pe sol și carporturi, oriunde lungimea rândului depășește lungimea profilului. Îmbinarea păstrează alinierea și rigiditatea șinei în dreptul îmbinării.
Caracteristici cheie
- Rânduri lungi pe șină continuă – prelungești profilul fără să tai sau să găurești
- O singură piesă – nimic de asamblat, se introduce direct în profil
- Două șuruburi de strângere – câte unul pe fiecare profil, prindere fermă
- Aluminiu și inox – rezistă la coroziune și intemperii
- Aliniere corectă – profilele rămân în linie, panourile stau drept
- Montaj rapid – doar o cheie hexagonală
Specificații tehnice
- Tip produs: îmbinare șină, simplă (1 piesă)
- Material: aluminiu rezistent la coroziune, șuruburi din oțel inoxidabil
- Șuruburi: 2, cu cap hexagonal interior
- Compatibilitate: șine de montaj cu prindere laterală pentru panouri fotovoltaice
- Metodă de instalare: prindere mecanică în canalul profilului
- Rezistență la intemperii: da
- Aplicații: sisteme fotovoltaice rezidențiale și comerciale
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Îmbinarea este pentru șine cu prindere laterală. Introduceți jumătate din îmbinare în capătul primului profil și cealaltă jumătate în al doilea, aduceți profilele cap la cap și strângeți cele două șuruburi cu cheia hexagonală. Nu poziționați îmbinarea exact între două cleme L-feet; se recomandă un punct de prindere pe acoperiș aproape de îmbinare.
Verificați înainte de comandă că profilul vostru are canalul compatibil cu îmbinarea. Separat se cumpără profilele, clemele de prindere pe acoperiș și clemele de capăt și de mijloc pentru panouri. Dacă nu sunteți siguri ce profil aveți, trimiteți-ne o poză cu secțiunea lui și vă confirmăm compatibilitatea.
Recomandări de completare
Pentru montaj complet vă recomandăm: Profil aluminiu 2,4 m cu prindere laterală, Clemă L-feet pentru acoperiș din tablă, Clemă capăt 35 mm, Clemă mijloc 35 mm.
Îmbinarea de șină pleacă din Pitești în 24–48h. Pentru calculul numărului de îmbinări pe structură vă oferim consultanță tehnică.
