Descriere

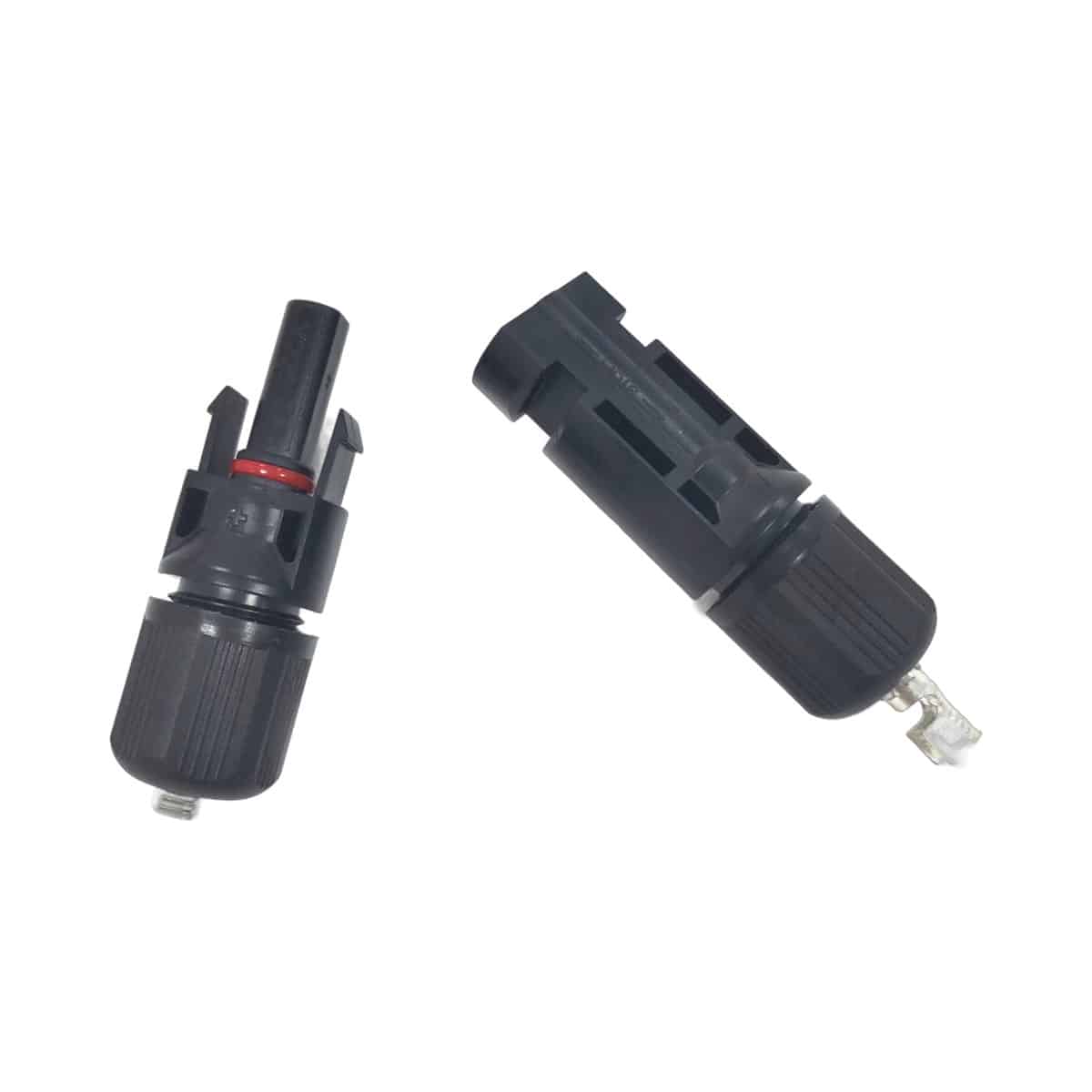

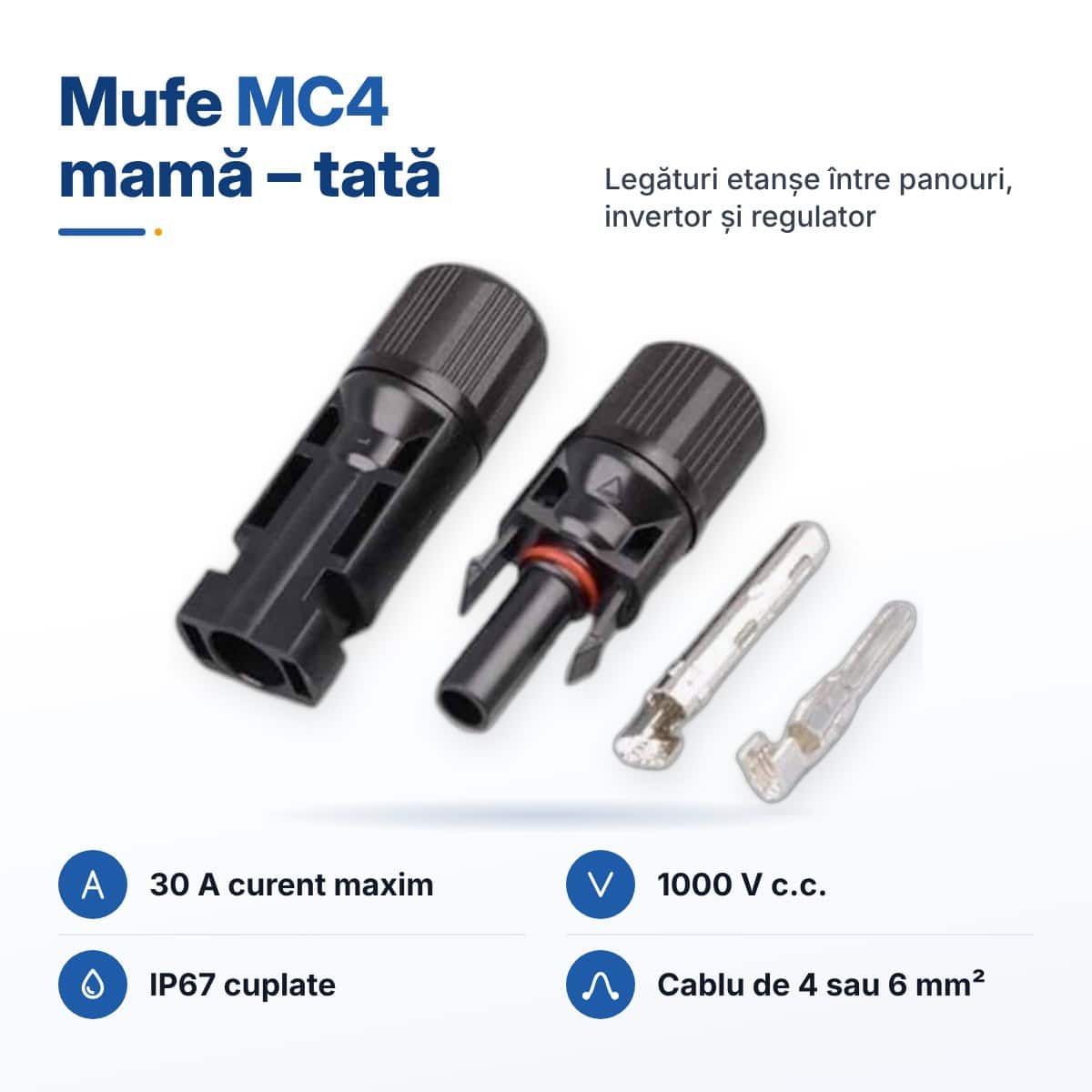

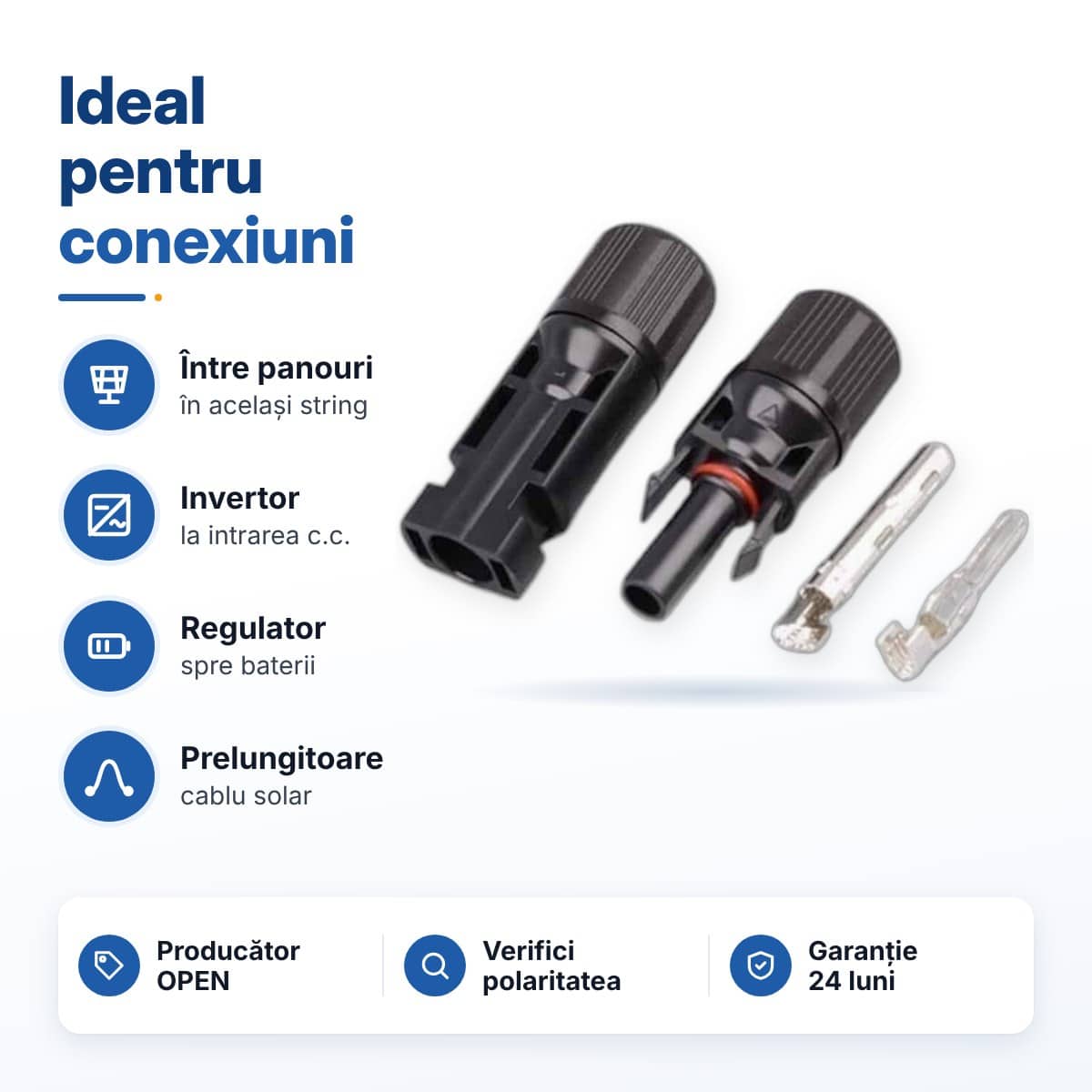

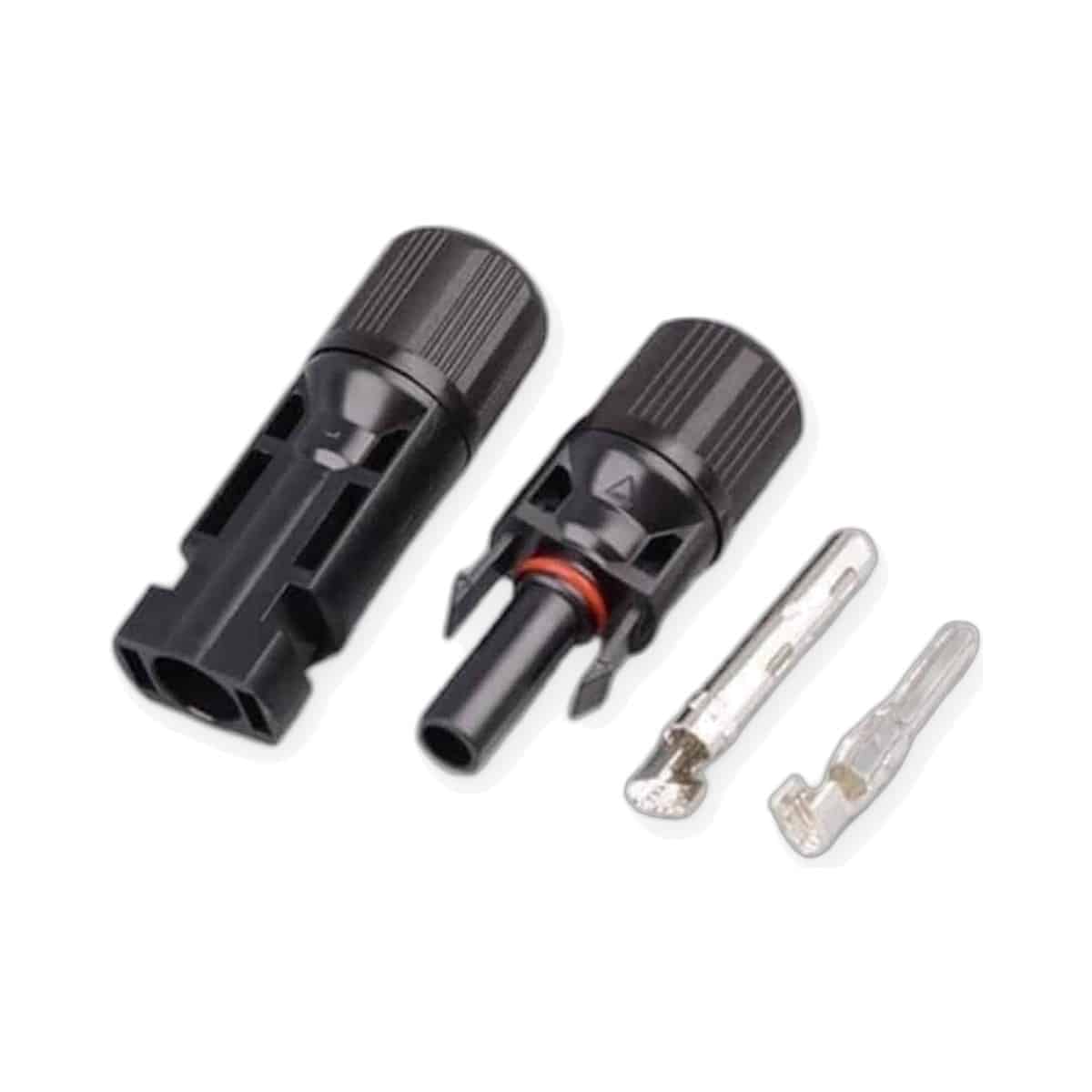

Mufele MC4 pentru panouri solare leagă cablurile fotovoltaice între panouri, la invertor și la regulator, cu o conexiune etanșă care nu se desface singură. Setul are o mufă mamă și una tată, pentru cablu de 4 sau 6 mm².

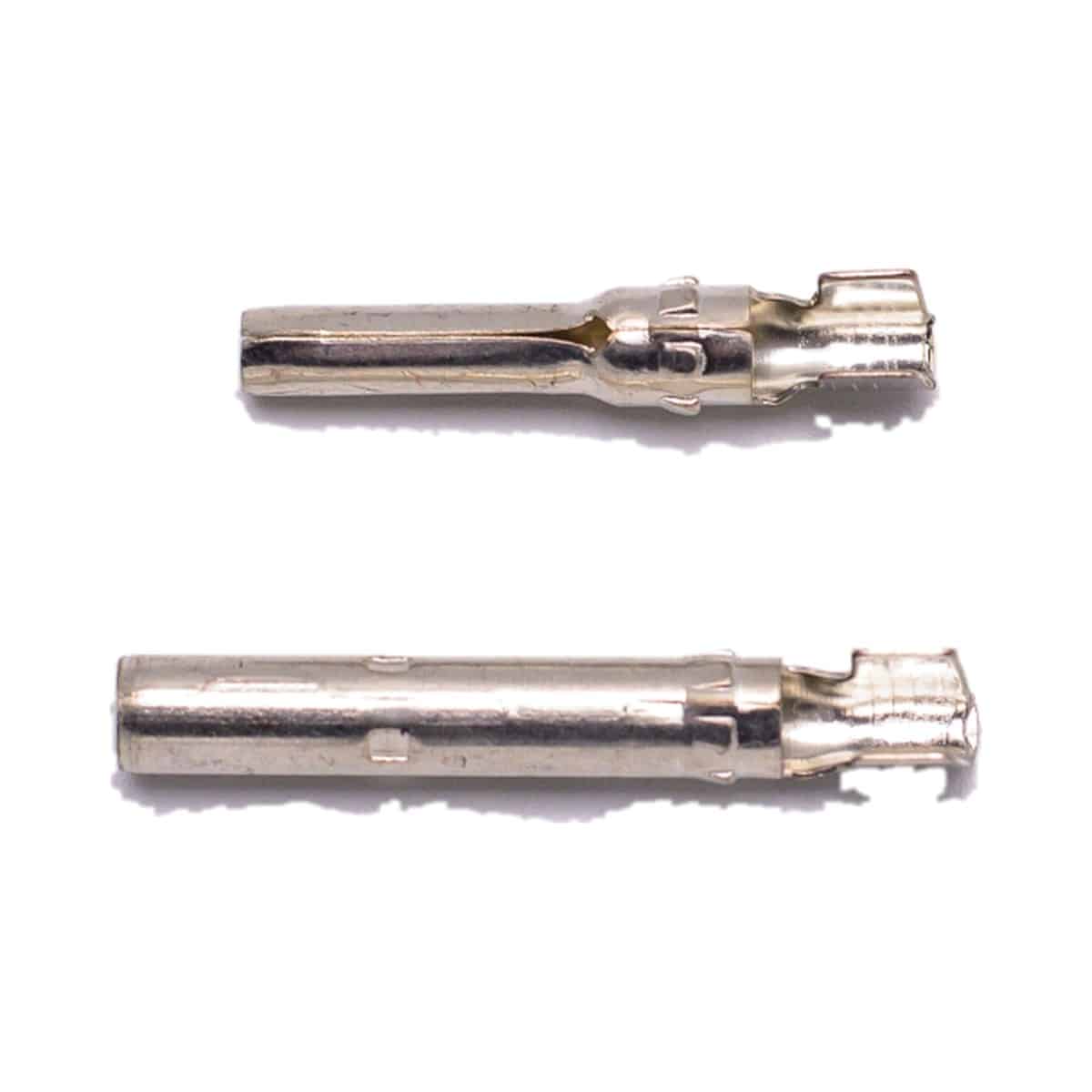

Contactul se sertizează pe cablu, iar carcasa din PPO rezistă la soare și intemperii ani de zile.
Caracteristici cheie
- 30 A, 1000 V DC – pentru șirurile de panouri uzuale
- IP67 – etanșe la ploaie și praf
- Cablu 4 și 6 mm² – pentru cablurile solare uzuale
- Clasa de siguranță II – izolație dublă
- −40 °C … +90 °C – pe acoperiș tot anul
- Garanție legală de conformitate: 24 luni – pentru persoane fizice; 12 luni pentru firme

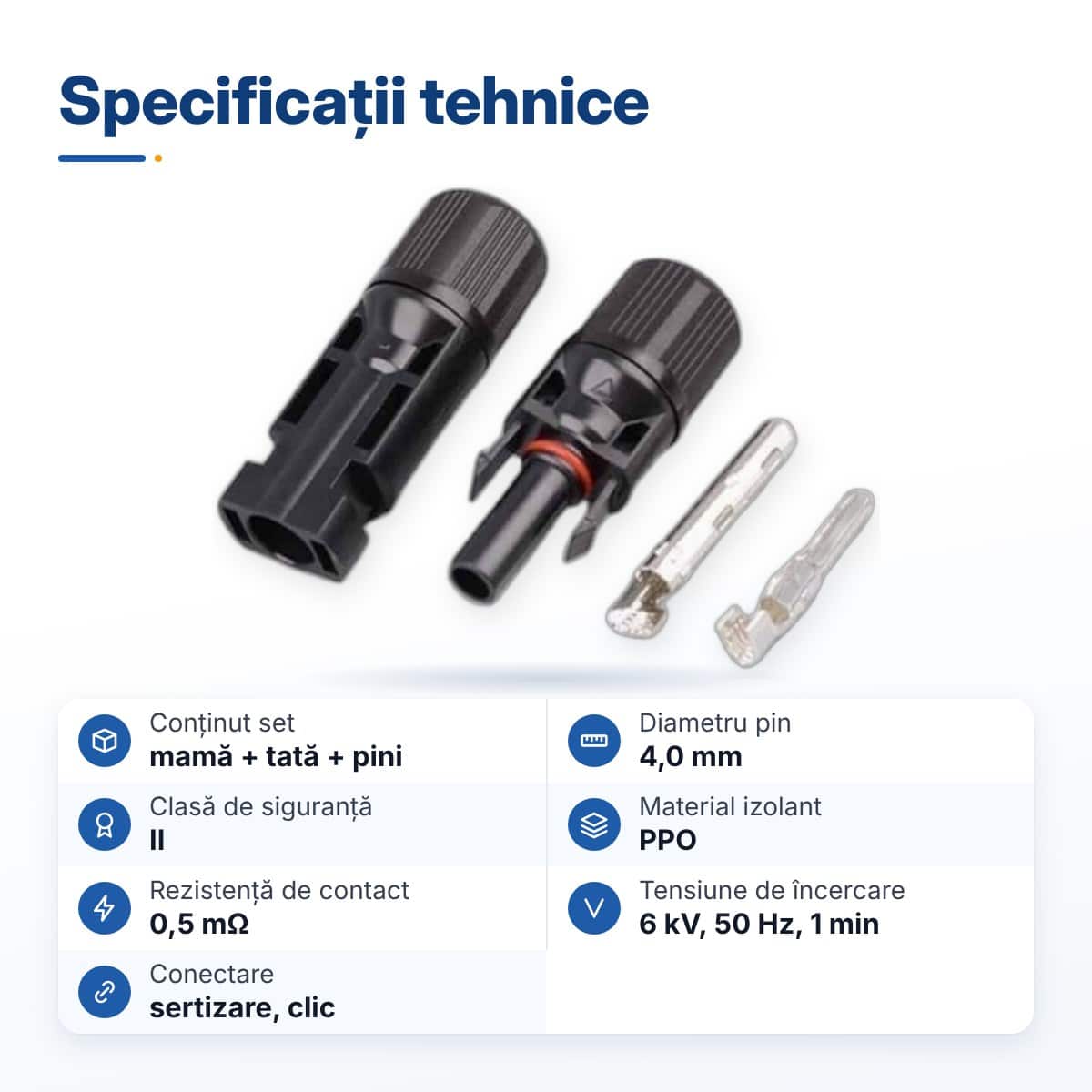

Specificații tehnice
- Curent maxim: 30 A
- Tensiune nominală: 1000 V DC
- Cablu compatibil: 4 mm² și 6 mm²
- Diametru pin: 4,0 mm
- Grad de protecție: IP67
- Clasa de siguranță: II
- Material izolant: PPO
- Sistem de conectare: sertizare
- Temperatură de lucru: −40 °C … +90 °C
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj

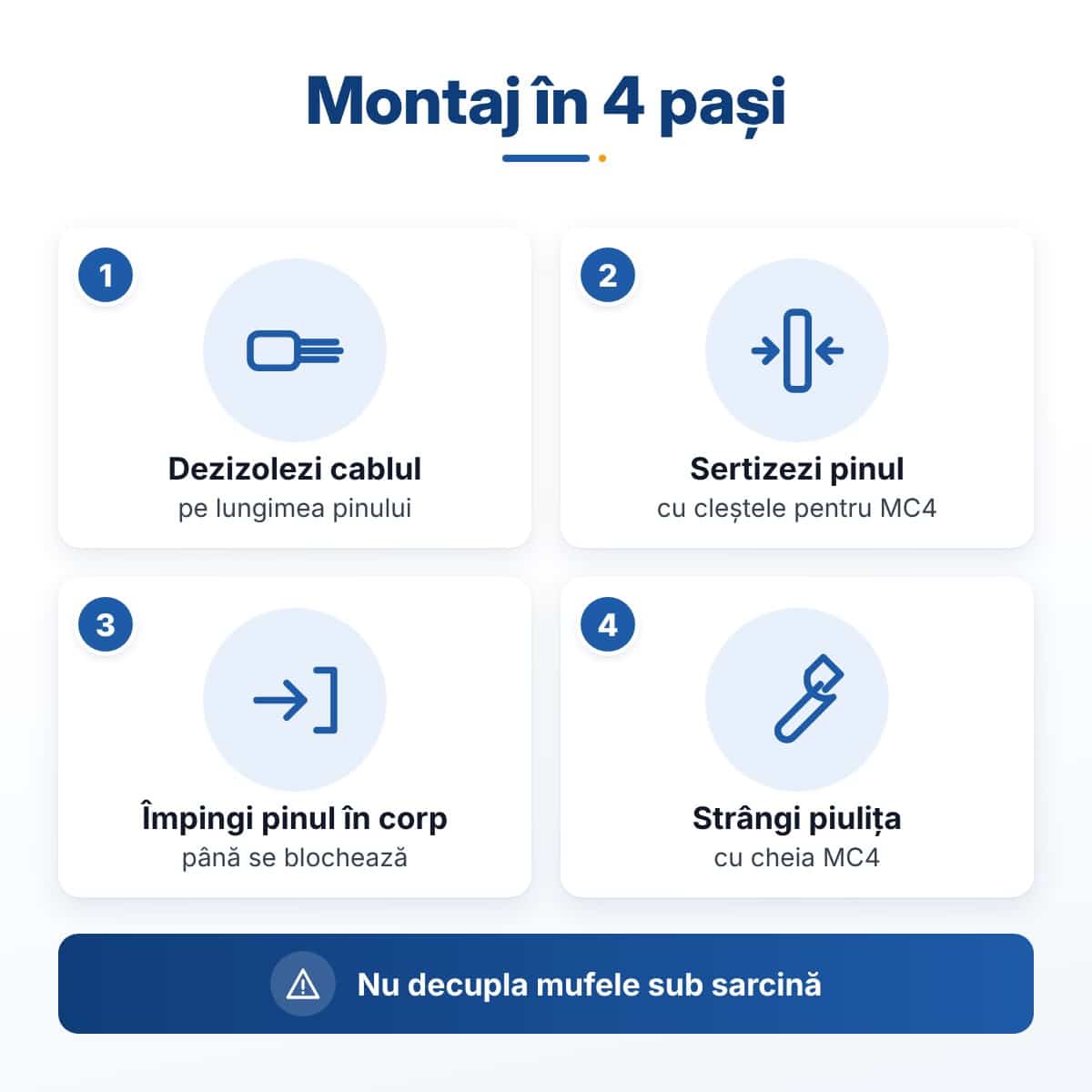

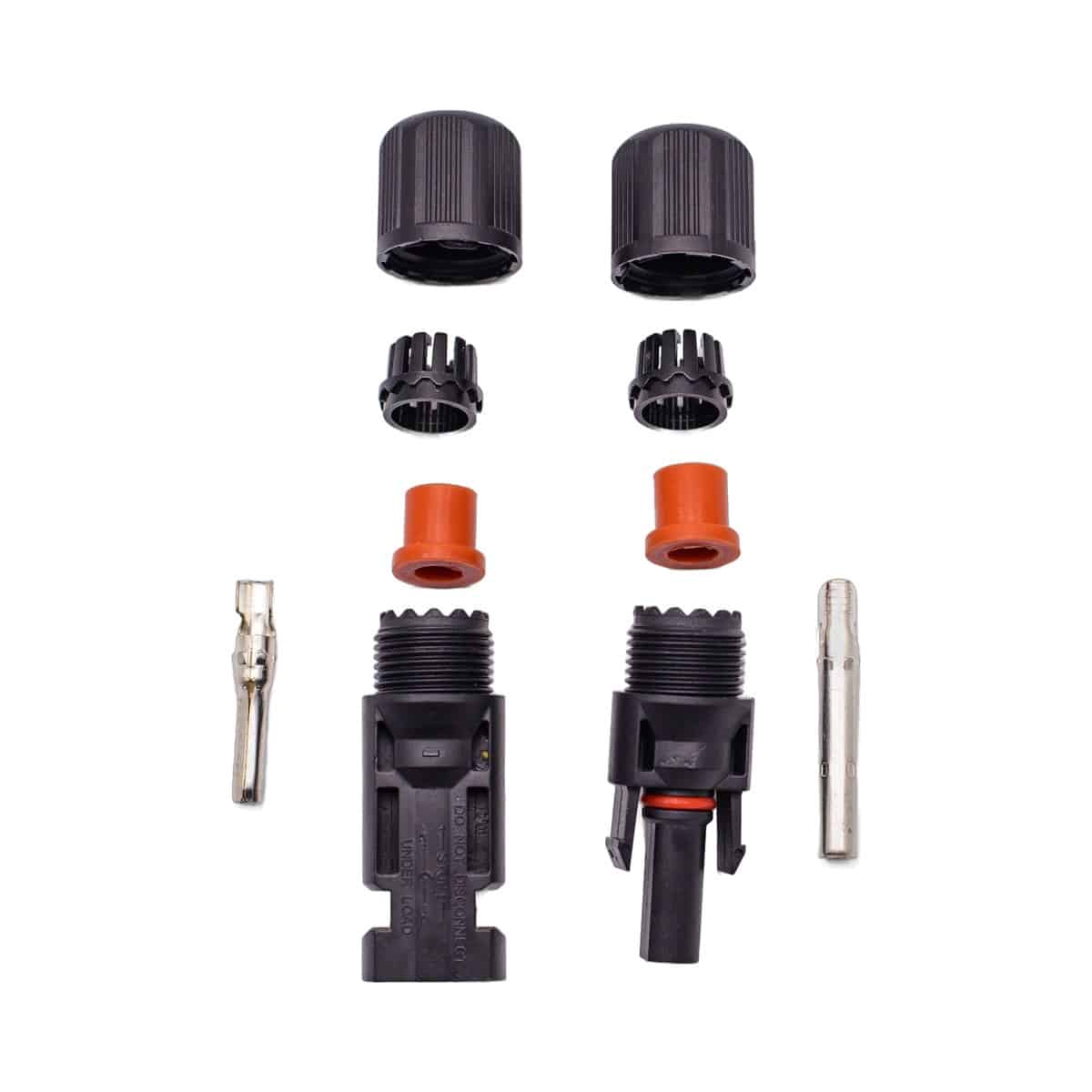

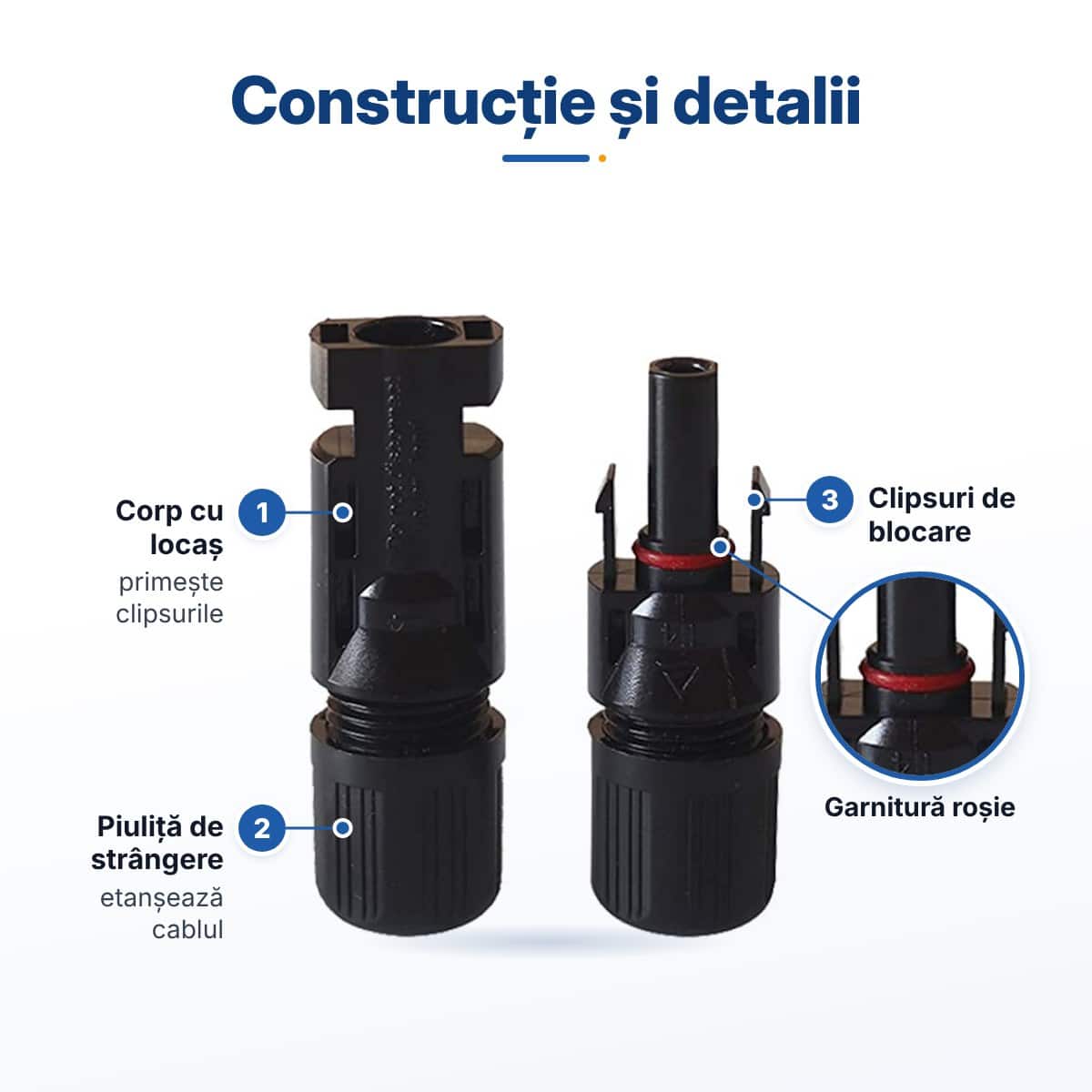

Cablul se dezizolează la lungimea contactului, contactul se sertizează cu clește MC4, apoi se introduce în carcasă până la clic. Piulița se strânge cu cheia MC4, ca garnitura să etanșeze.
Conectează doar mufe de același tip și producător – toleranțele contactelor diferă. Nu le decupla sub sarcină: oprește întâi invertorul sau deschide separatorul DC. Polaritatea se verifică înainte de legarea la invertor.
Verifică fiecare mufă după montaj: trage ușor de cablu, ca să te asiguri că contactul e prins în carcasă, și controlează că piulița e strânsă până la capăt. O mufă înnegrită sau deformată semnalează o conexiune slabă și se înlocuiește.
Ca să funcționeze, mai ai nevoie de: cablu solar de 6 mm², clește de sertizat MC4 și cheie MC4.
Întrebări frecvente
Cum se montează corect o mufă MC4?
Dezizolezi cablul la lungimea contactului, sertizezi contactul cu clește MC4, îl împingi în carcasă până se aude clicul și strângi piulița cu cheia MC4. Pașii, cu poze și greșelile frecvente, sunt în ghidul de sertizare a conectorilor MC4.
Pot sertiza o mufă MC4 fără clește dedicat?
Nu. Un contact strâns cu patentul sau lipit are rezistență mare, se încălzește și cedează în timp. Explicația completă e în ghidul de sertizare.
Pot lega mufe MC4 de la producători diferiți?
Nu e recomandat: toleranțele contactelor diferă, iar o mufă care nu se potrivește perfect se încălzește. Leagă între ele doar mufe de același tip și producător.
Ce cablu folosesc cu mufele MC4?
Cablu solar 6 mm², negru pe minus și roșu pe plus.
Pot desface mufele cu sistemul pornit?
Nu. Întâi oprești invertorul sau deschizi separatorul DC al șirului, apoi decuplezi mufele.
