Descriere

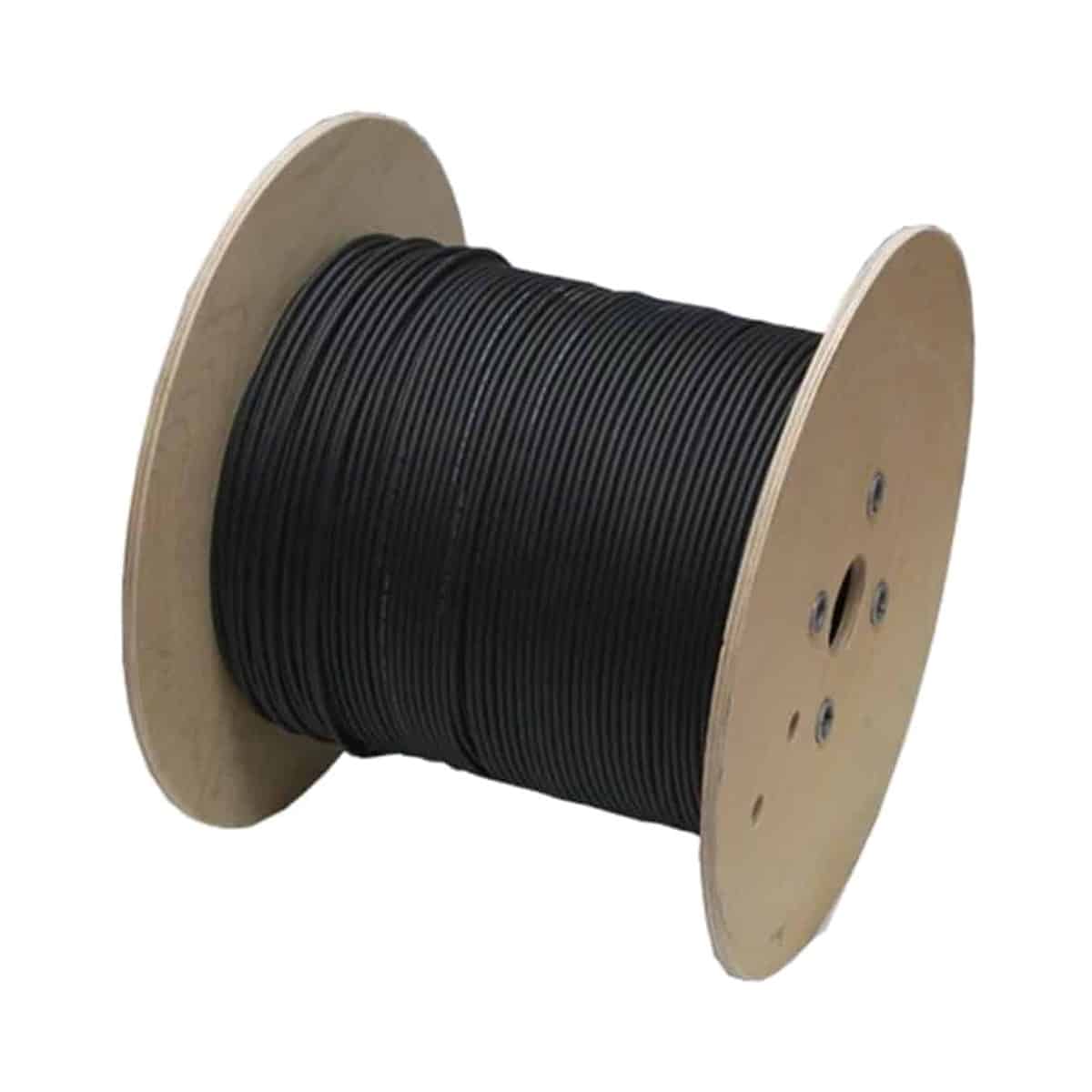

Cablul solar 6mm negru H1Z2Z2-K leagă panourile fotovoltaice de invertor sau de regulatorul de încărcare și se folosește, de regulă, pe minusul șirului de panouri. Este cablul standard pentru instalațiile fotovoltaice din Europa, fabricat conform EN 50618 și făcut să stea ani de zile în exterior, pe acoperiș, la soare și la ger.
Secțiunea de 6 mm² ține pierderile mici pe trasee lungi. Culoarea neagră marchează polaritatea, ca plusul și minusul să nu se inverseze la conectare.
Caracteristici cheie
- 1500 V DC – suficient pentru șirurile de panouri rezidențiale și comerciale actuale
- Izolație dublă, reticulată – rezistă la UV, ozon, umezeală și abraziune
- Fără halogeni, întârziere la flacără – mai sigur în caz de incendiu
- −40 °C … +90 °C – funcționează tot anul, inclusiv pe tablă încinsă vara
- Cupru cositorit flexibil – se pozează ușor și nu se oxidează la capete
- Garanție legală de conformitate: 24 luni – pentru persoane fizice; 12 luni pentru firme
Specificații tehnice
- Tip cablu: H1Z2Z2-K
- Standard: EN 50618
- Secțiune conductor: 6 mm²
- Conductor: cupru cositorit, flexibil (clasa 5)
- Izolație și manta: compus reticulat fără halogeni, izolație dublă
- Tensiune nominală: 1,0/1,0 kV c.a.; 1,5 kV c.c.
- Temperatură de lucru: −40 °C … +90 °C
- Comportare la foc: întârziere la flacără, IEC 60332-1-2
- Rezistență: UV, ozon, intemperii
- Culoare: negru
- Unitate de vânzare: metru
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj

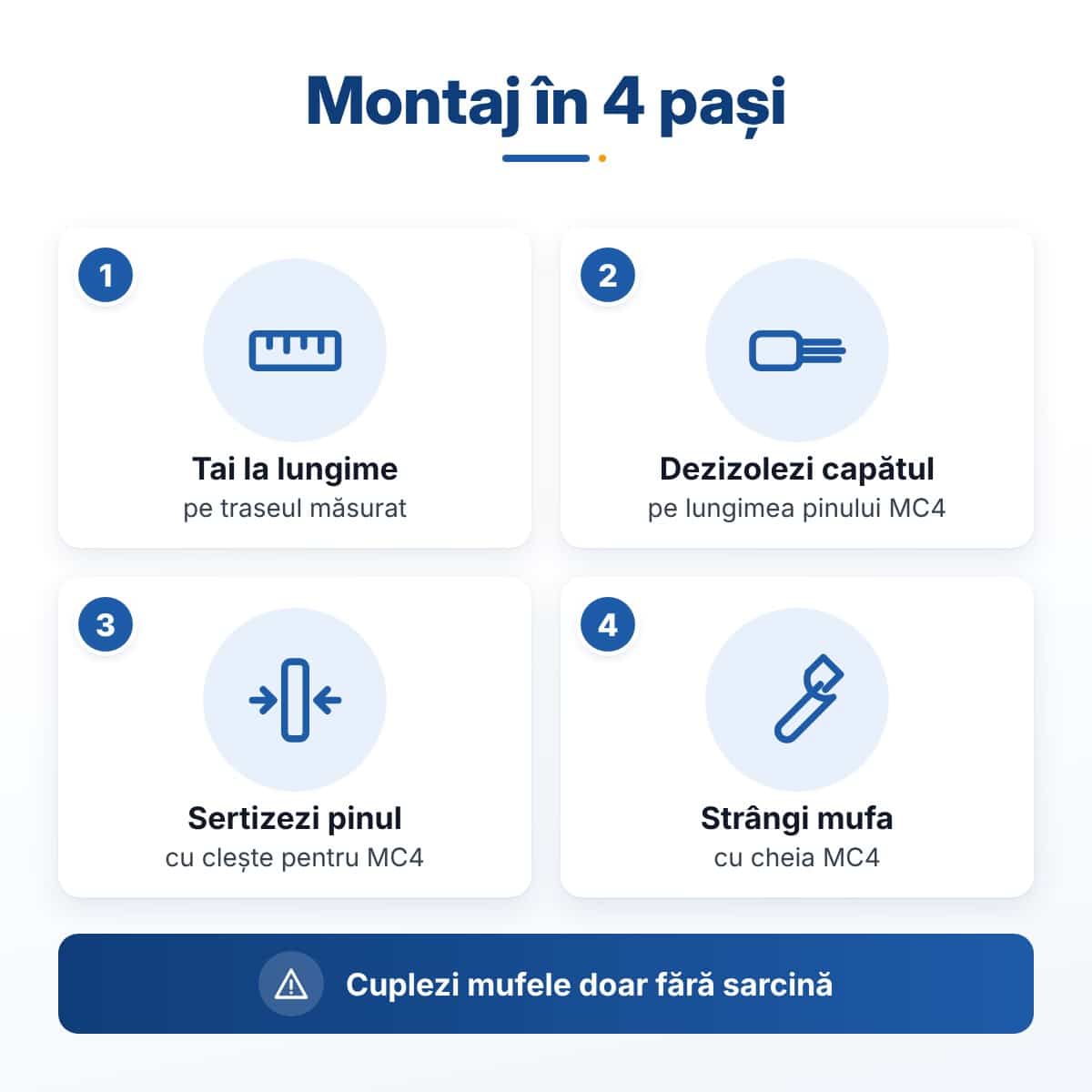

Cablul se termină la ambele capete cu mufe MC4 pentru 4–6 mm², sertizate cu clește dedicat și strânse cu cheia MC4. Pentru plusul șirului de panouri folosește același cablu în varianta roșie, ca polaritatea să rămână vizibilă pe tot traseul.
Pe acoperiș, prinde cablul de structură la distanțe regulate, ca să nu atârne și să nu se frece de muchiile tablei sau ale țiglei. Cu panourile de azi, de 15–16 A, 6 mm² e secțiunea pe care o folosim pe toate șirurile.
Căderea de tensiune se estimează cu formula ΔU = 2 × L × I × 0,0175 / S (L în metri, I în amperi, S în mm²): la 20 m de traseu și 13 A, un cablu de 6 mm² pierde circa 1,5 V, sub 0,5% dintr-un șir de panouri de 400 V.
Ca să funcționeze, mai ai nevoie de: mufe MC4, clește de sertizat MC4, cheie MC4 și cablu roșu.
De ce cablu solar de 6 mm²
Panourile de azi au curenți de 15–16 A: un panou Trina Vertex S+ 515 W, cel pe care îl montăm la pachetele noastre, lucrează la 15,2 A. La acești curenți, cablul de 6 mm² ține căderea de tensiune în jur de 1% sau mai jos pe traseele obișnuite ale unei case. La eSol folosim și vindem doar cablu solar de 6 mm².
Căderea de tensiune pe un fir dus-întors de 6 mm², la 15,2 A:
| Lungimea traseului (panouri → invertor) | Cădere de tensiune | Dintr-un șir de 8 panouri (271 V) |
|---|---|---|
| 10 m | 0,9 V | 0,3% |
| 20 m | 1,8 V | 0,7% |
| 30 m | 2,7 V | 1,0% |
| 50 m | 4,4 V | 1,6% |
Calculul folosește formula de mai sus, pentru cupru la 20 °C; vara, pe acoperișul încins, pierderea crește cu aproximativ 20%. Cum se împart panourile pe șiruri și cum se face calculul complet pe pachetul de 8 kW găsești în ghidul despre legarea panourilor în serie sau în paralel.
Câți metri de cablu îți trebuie
Panourile se leagă între ele, în șir, cu cablurile scurte cu care vin din fabrică. Cablul solar îl folosești de la capetele șirului până la tabloul DC și la invertor: pentru fiecare șir, distanța până la invertor în cablu negru (minusul) și aceeași distanță în cablu roșu (plusul), plus 1–2 m rezervă. De exemplu, două șiruri aflate la 15 m de invertor cer 2 × 17 m = 34 m de cablu negru și 34 m de cablu roșu.
Întrebări frecvente
Ce cablu se folosește între panourile fotovoltaice și invertor?
Cablu solar H1Z2Z2-K, conform EN 50618, de 6 mm²: roșu pe plusul șirului și negru pe minus. E făcut pentru exterior: rezistă la UV și ozon, lucrează între −40 °C și +90 °C și e dat pentru 1500 V DC.
Pot folosi cablu electric obișnuit pe partea de curent continuu?
Nu. Cablurile de instalații casnice nu sunt făcute pentru soare direct, pentru tensiunile de curent continuu ale șirului și pentru temperaturile de pe acoperiș, iar izolația lor se degradează în câțiva ani. Pe partea DC se folosește doar cablu solar.
De ce 6 mm² și nu o secțiune mai mică?
La curenții panourilor de azi, de 15–16 A, cablul de 6 mm² pierde mai puțin pe traseu și se încălzește mai puțin. La eSol folosim și vindem doar cablu solar de 6 mm².
Ce mufe se pun pe cablu?
Mufe MC4, sertizate cu clește de sertizat MC4 și strânse cu cheia MC4. Cum se face sertizarea, pas cu pas, găsești în ghidul de sertizare a conectorilor MC4.
Cum prind cablul pe acoperiș?
Cu clipsuri din inox pe rama panourilor sau pe structură, ca să nu atârne și să nu se frece de muchiile tablei sau ale țiglei.
Se vinde la metru?
Da. Comanzi exact câți metri îți trebuie, separat în negru și în roșu.
Recomandări de completare
Pentru montaj complet vă recomandăm: cablu solar 6 mm² roșu, mufe MC4, clește de sertizat MC4, cheie pentru strângerea mufelor MC4.
Produsul pleacă din Pitești în 24–48h. Spune-ne lungimea traseului și îți spunem câți metri și ce accesorii îți trebuie. Garanție legală de conformitate: 24 luni pentru persoane fizice și 12 luni pentru firme.
