Descriere

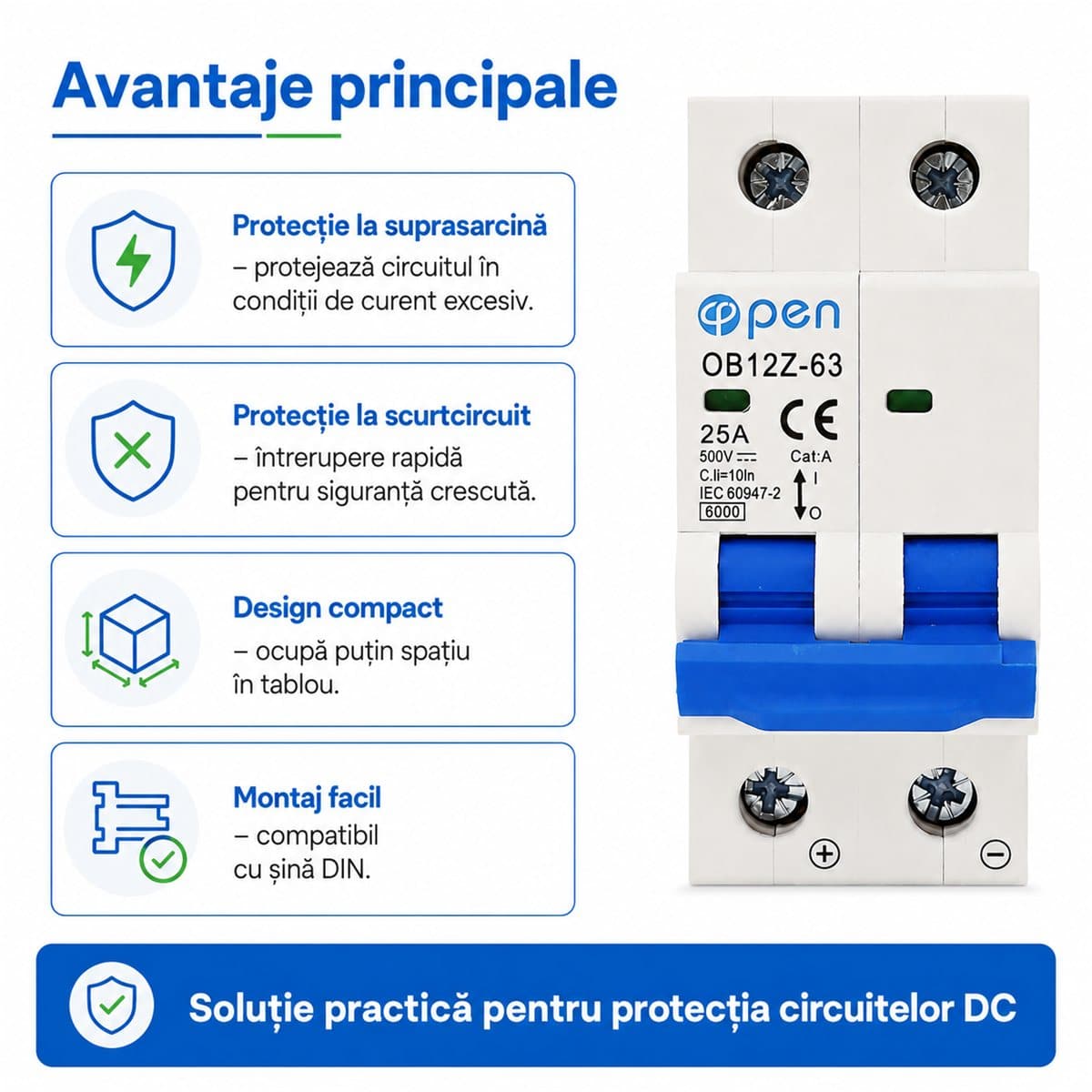

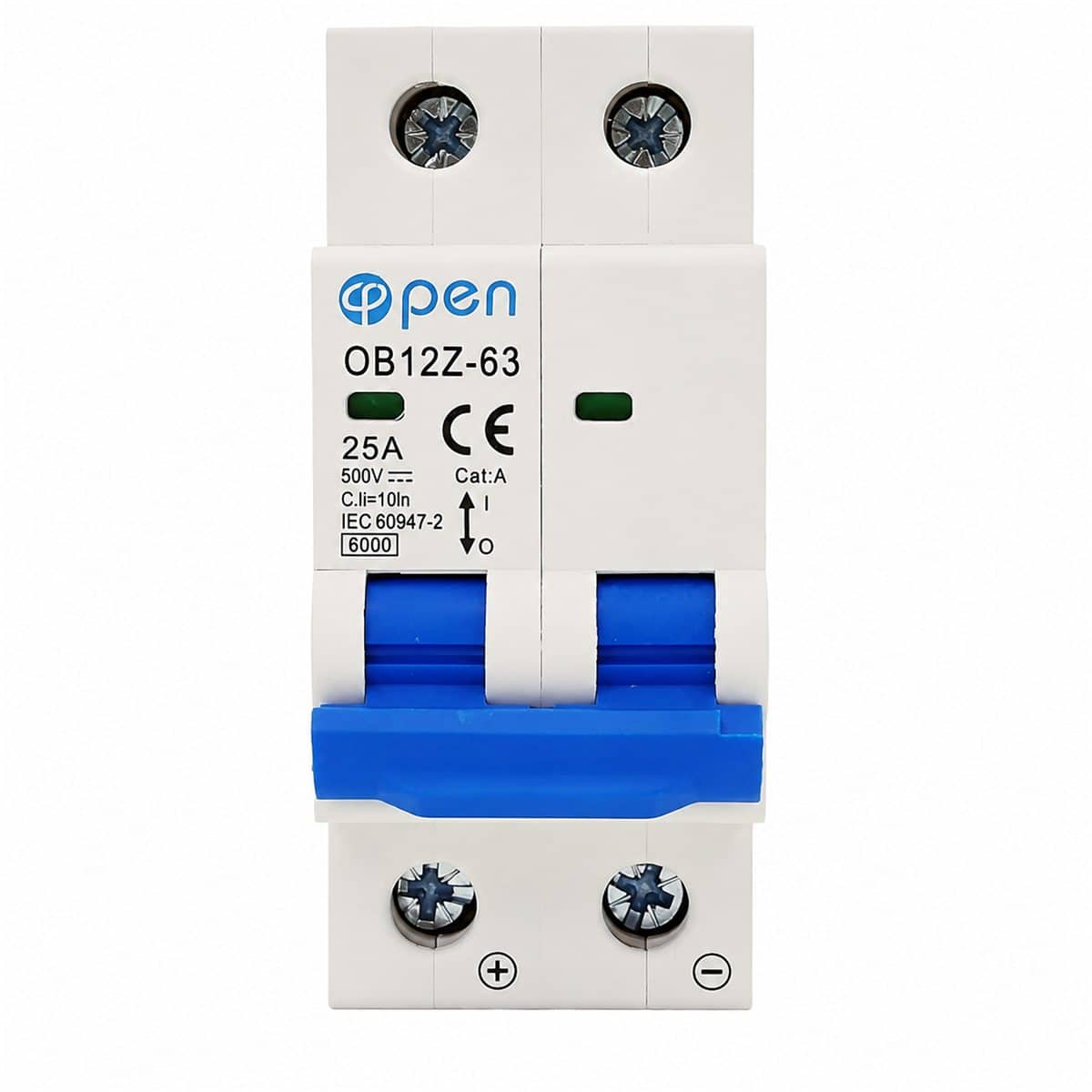

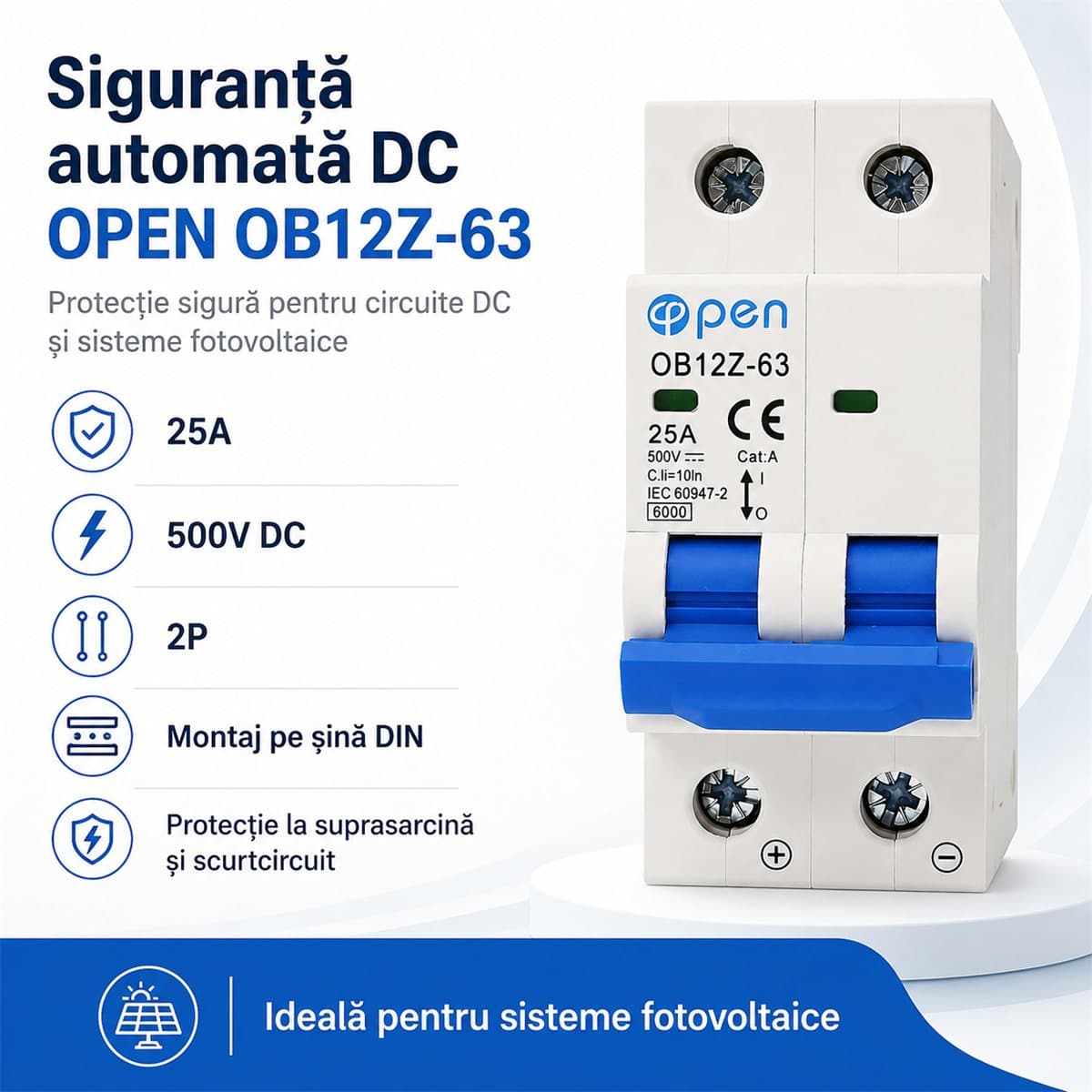

Siguranța automată DC 25 A, 2 poli, 500 V (model Open OB12Z-63) protejează circuitele de curent continuu ale sistemului fotovoltaic la suprasarcină și scurtcircuit. Se montează pe partea DC, între panouri sau baterii și invertor, și servește în același timp ca separator pentru lucrări.

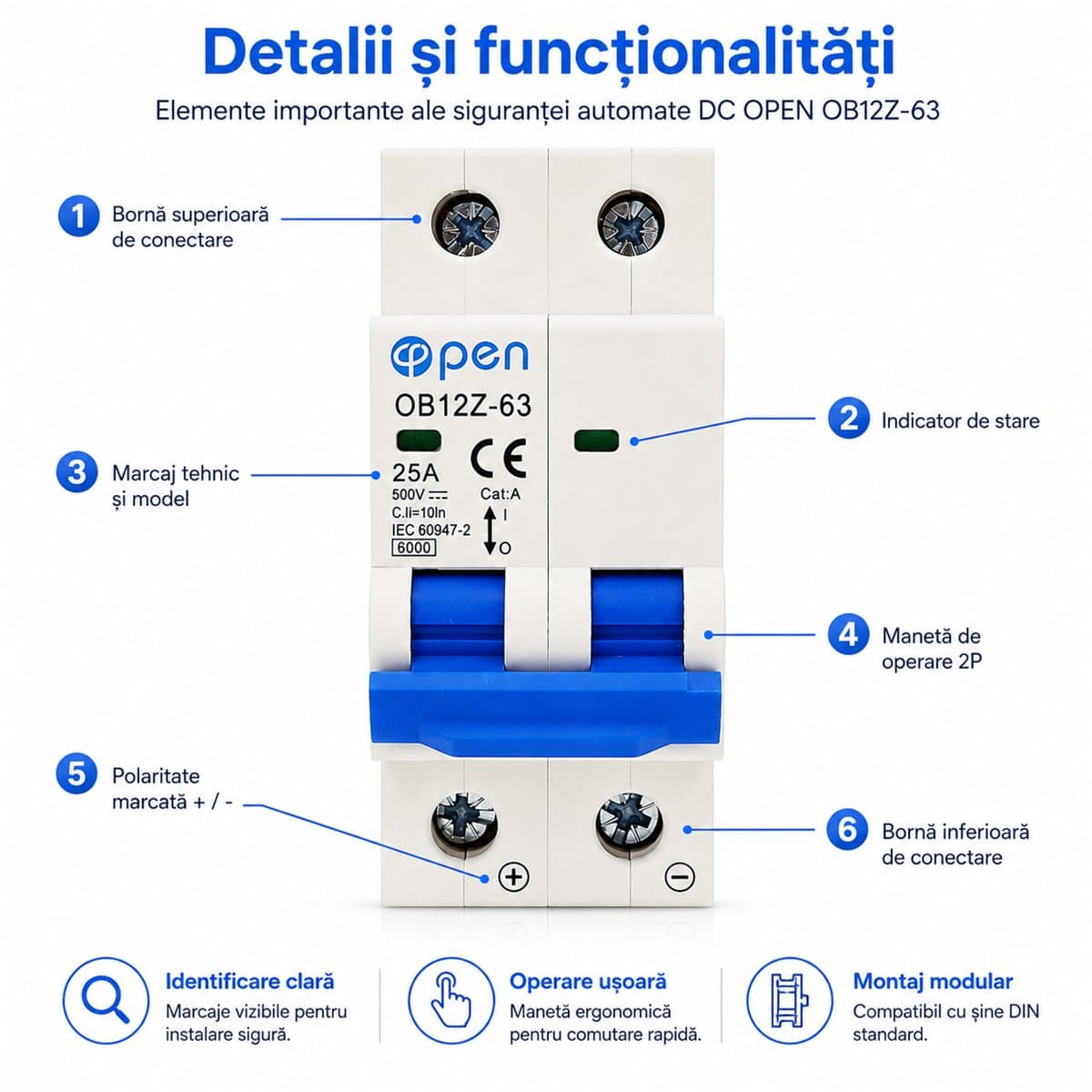

Are caracteristica de declanșare C și marcaje + și − pe carcasă, ca polaritatea să fie respectată la montaj.
Caracteristici cheie
- 25 A, 2 poli – pentru circuite DC
- 500 V c.c. – pentru șiruri de panouri și baterii
- Caracteristică C – pornire fără declanșări nedorite
- Polaritate marcată – + și − pe aparat
- Montaj pe șină DIN – 35 mm, în tablou
- Garanție legală de conformitate: 24 luni – pentru persoane fizice; 12 luni pentru firme
Specificații tehnice
- Model: Open OB12Z-63
- Producător: OPEN
- Curent nominal: 25 A
- Număr de poli: 2P
- Tensiune nominală: 500 V c.c.
- Caracteristică de declanșare: C

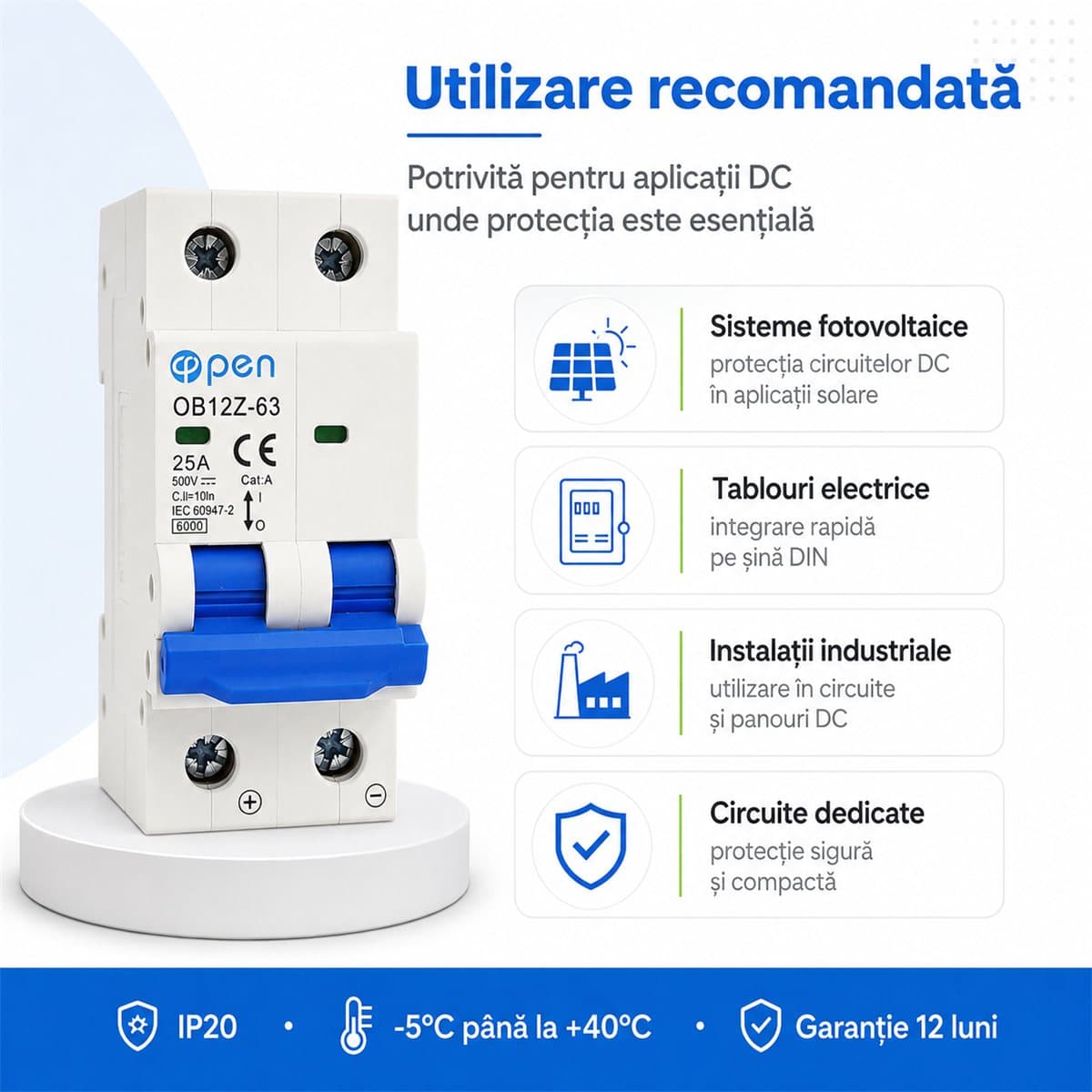

- Grad de protecție: IP20
- Temperatură de lucru: −5 °C … +40 °C
- Standard: EN 60947-2:2017 + A11:2020
- Declarație de conformitate UE: OP2609100002
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme

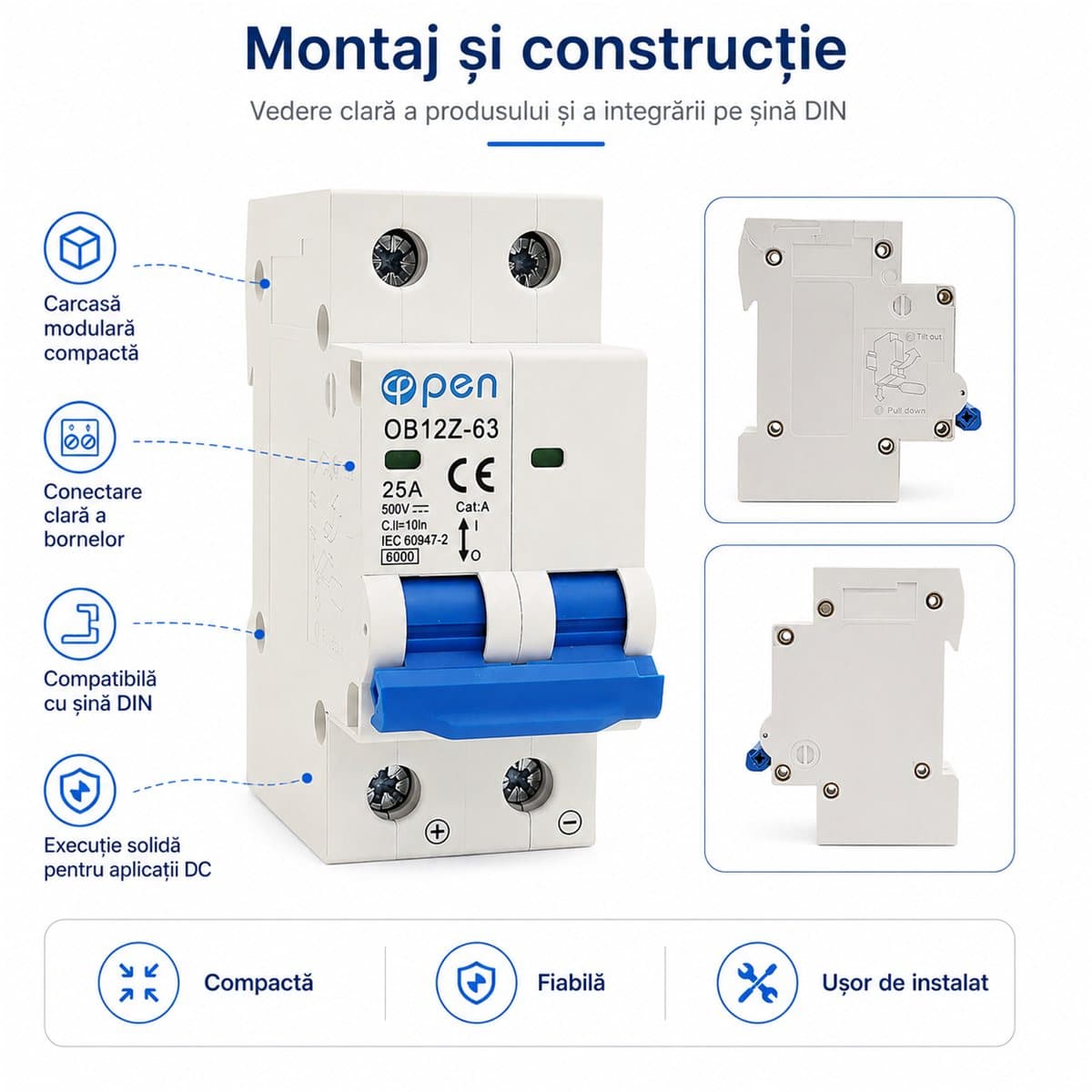

Compatibilitate și montaj
Respectă polaritatea marcată pe aparat: la curent continuu, o legare inversă poate afecta stingerea arcului. Tensiunea șirului de panouri sau a bateriei trebuie să rămână sub 500 V în orice condiții, inclusiv iarna. Montajul se face de un electrician autorizat ANRE, cu instalația scoasă de sub tensiune.
Pașii de montaj:
- Fixezi siguranța pe șina DIN, în tabloul DC.
- Legi plusul și minusul conform marcajelor de pe aparat.
- Strângi bornele ferm și verifici fiecare conductor.
- Pui siguranța pe ON abia după ce ai verificat polaritatea și tensiunea.
Cum alegi curentul: Curentul siguranței se alege peste curentul maxim al circuitului protejat și sub curentul admis de cablu. Pentru un șir de panouri cu curent de scurtcircuit de 14 A, o siguranță de 25 A lasă rezervă, iar un cablu solar de 6 mm² suportă fără probleme acest curent.
Pentru panouri cu curent mai mare sau pentru două șiruri în paralel, alege treapta următoare din aceeași serie: 32, 40, 50 sau 63 A.
Ca să funcționeze, mai ai nevoie de: un tablou DC cu șină DIN și cablu solar de 6 mm².
Întrebări frecvente
Ce siguranță DC aleg pentru un șir de panouri?
Una peste curentul maxim al șirului și sub curentul admis de cablu, pe 2 poli, câte una pe fiecare șir. Pentru panourile de azi, de 15–16 A (Trina Vertex S+ 515 W are curentul de scurtcircuit de 15,96 A), 25 A e treapta pe care o montăm.
Pot folosi o siguranță automată obișnuită, de curent alternativ?
Nu. Siguranțele de curent alternativ nu sunt făcute să stingă arcul de curent continuu la sute de volți. Pe partea DC se folosesc doar aparate marcate pentru curent continuu, ca aceasta.
Câte panouri pot pune pe un șir cu această siguranță?
Tensiunea șirului trebuie să rămână sub 500 V și iarna: cu panouri Trina Vertex S+ 515 W, maximum 10 pe șir (453 V la −20 °C).
Mai am nevoie și de siguranțe fuzibile gPV?
La sistemele noastre, pe fiecare șir montăm siguranțe gPV de 20 A pe plus și pe minus, separatorul DC de 25 A și un descărcător de 500 V DC, într-un tablou IP65 de 12 module. Detaliile sunt în ghidul despre protecțiile sistemului fotovoltaic.
Cum deconectez un șir de panouri în siguranță?
Din această siguranță, pusă pe OFF. Nu desface conectorii MC4 sub sarcină: arcul de curent continuu le poate arde contactele.
Recomandări de completare
Pentru montaj complet vă recomandăm: tablou electric pentru sistem fotovoltaic, descărcător de supratensiune 500 V DC, separator fuzibil 10×38.
