Descriere

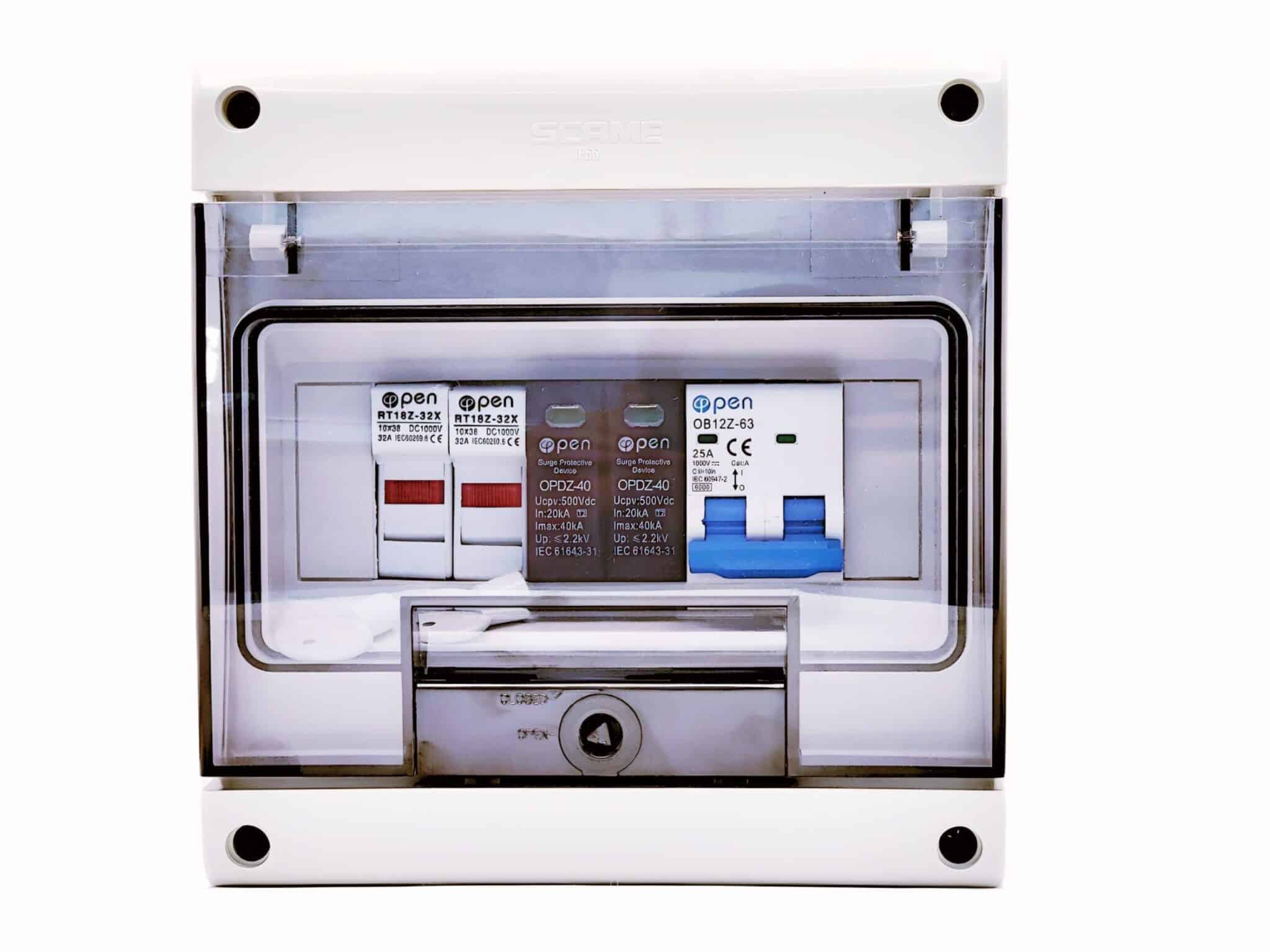

Acest tablou fotovoltaic DC pentru 1 șir de panouri vine echipat cu protecțiile necesare între panouri și invertor: siguranțe fuzibile, descărcător de supratensiune și siguranță automată, în carcasă pentru exterior. Tensiunea nominală de 1000 V DC acoperă șirurile de panouri ale sistemelor rezidențiale și comerciale mici.
Siguranțele fuzibile protejează cablurile șirului de panouri la supracurent și scurtcircuit, descărcătorul limitează supratensiunile induse de trăsnete, iar siguranța automată vă permite să separați șirul de panouri de invertor la intervenții. Configurăm componentele în funcție de șirul dumneavoastră de panouri.
Caracteristici cheie
- Livrat echipat – nu mai cumpărați și asamblați separat fiecare protecție.
- Carcasă etanșă cu ușă transparentă, pentru montaj în exterior, pe fațadă sau lângă invertor.
- Siguranțe fuzibile 10×38 mm de 1000 V DC pe plus și pe minus.
- Descărcător de supratensiune 2P ales după tensiunea șirului de panouri: 500, 750 sau 1000 V DC.
- Siguranță automată de curent continuu, 2 poli, pentru separarea șirului de panouri la mentenanță.
- Configurat după panourile și invertorul folosite.
Specificații tehnice
- Tip tablou: DC, pentru 1 șir de panouri
- Tensiune nominală: 1000 V DC
- Montaj: aparent; carcasă Scame 672.2008, IP66, 8 module, 190 × 184 × 106 mm
- Culoare carcasă: alb
- Siguranțe fuzibile: 2 × 10×38 mm, 16 A sau 25 A, 1000 V DC
- Descărcător de supratensiune: 1 × 2P, 500 / 750 / 1000 V DC
- Siguranță automată: 1 buc., DC 2P OPEN OB12Z-63, 500 V c.c., 16 / 25 / 40 / 50 / 63 A
- Configurare: în funcție de sistem
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Tabloul se montează între șirul de panouri și intrarea DC a invertorului, cât mai aproape de invertor sau de punctul de intrare a cablurilor în clădire. La plasarea comenzii ne transmiteți tensiunea în gol a șirului de panouri, curentul de scurtcircuit al panourilor și modelul invertorului, iar noi alegem calibrul siguranțelor și tensiunea descărcătorului de supratensiune. Siguranța automată 2P din echiparea standard are 500 V c.c.; pentru șiruri cu tensiunea în gol peste 500 V vă confirmăm configurația înainte de comandă.
Legătura se face cu cablu solar de 4–6 mm² și conectori MC4, sertizați cu clește dedicat. Descărcătorul are nevoie de legătură la priza de pământ a clădirii. Pentru mai multe șiruri de panouri sau tensiuni peste 1000 V, sunt necesare tablouri dimensionate separat. Lucrările pe partea DC se fac cu șirul de panouri deconectat, de către personal calificat.
Recomandări de completare
Pentru montaj complet vă recomandăm: Cablu solar 6 mm² roșu, Cablu solar 6 mm² negru, Mufe MC4 pentru panouri solare, Clește de sertizat conectori MC4.
Tabloul fotovoltaic DC pentru 1 șir de panouri pleacă din Pitești în 24–48h în configurațiile uzuale; pentru alegerea componentelor vă oferim consultanță tehnică.
