Descriere

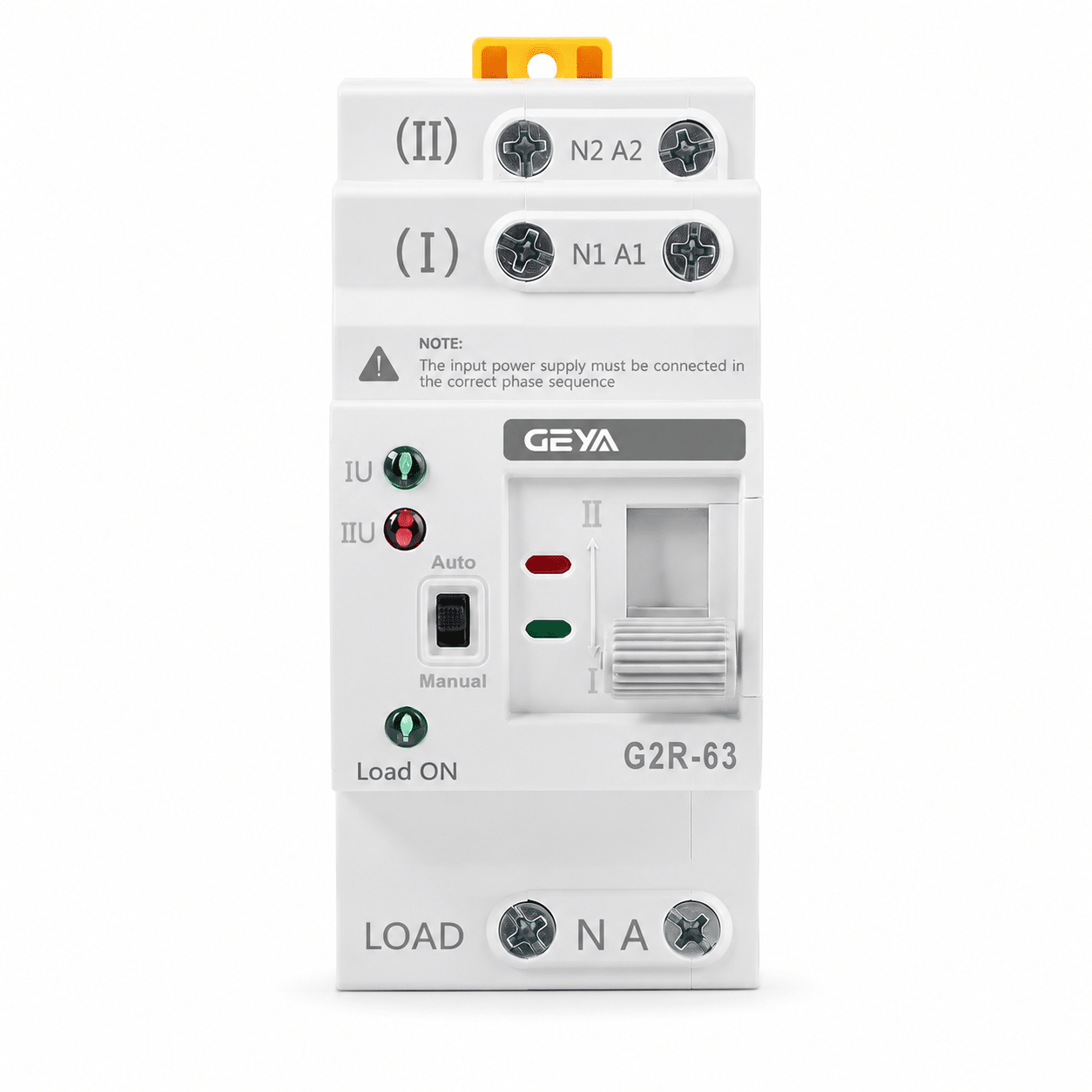

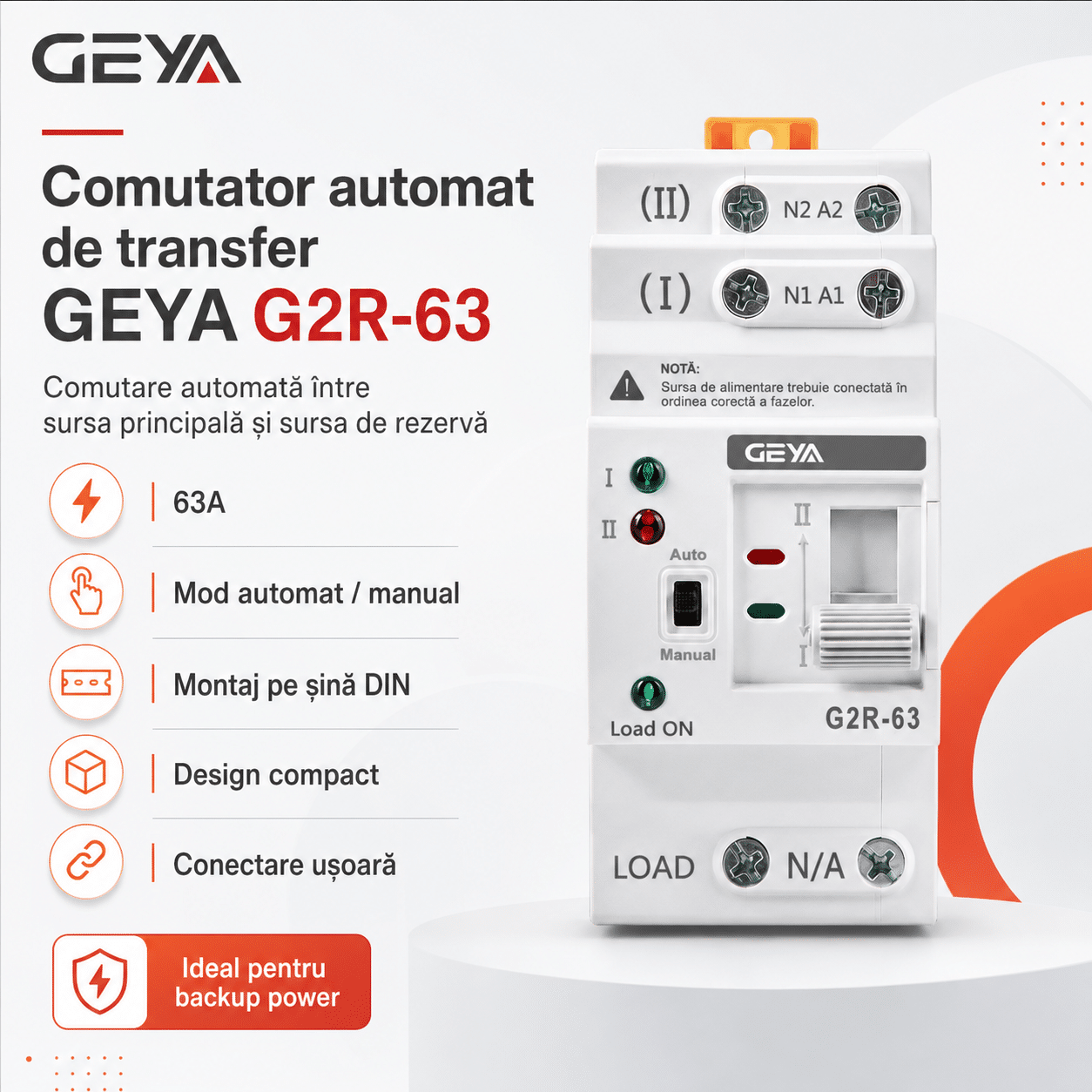

Comutatorul automat ATS 63A monofazat (model GEYA G2R-63, 2 poli) mută singur alimentarea consumatorului de pe rețea pe sursa de rezervă când curentul cade, și înapoi când revine. Rezerva poate fi un generator sau un invertor cu baterii.

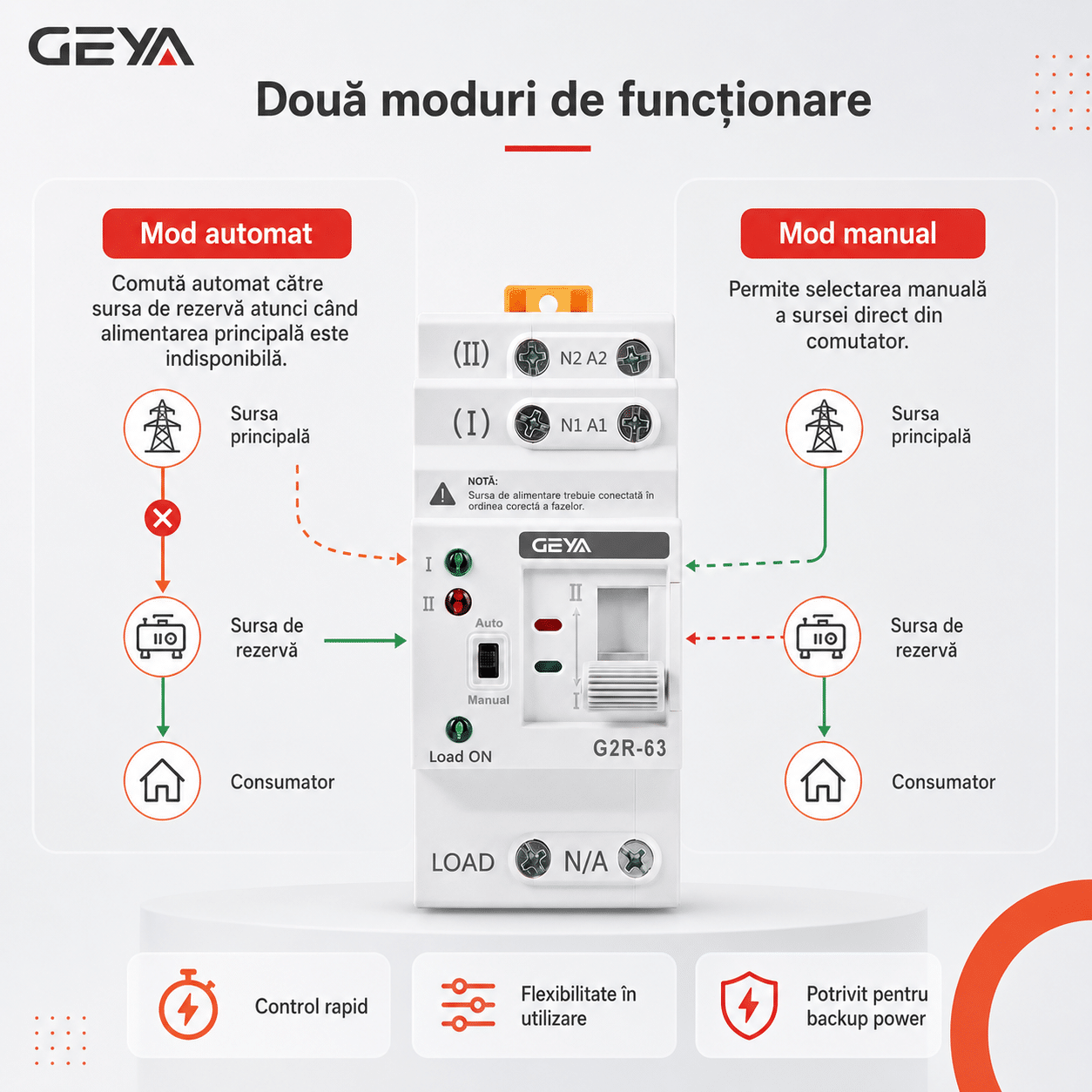

Comutarea durează sub 50 ms, iar selectorul frontal permite și trecerea în regim manual la lucrări de întreținere.

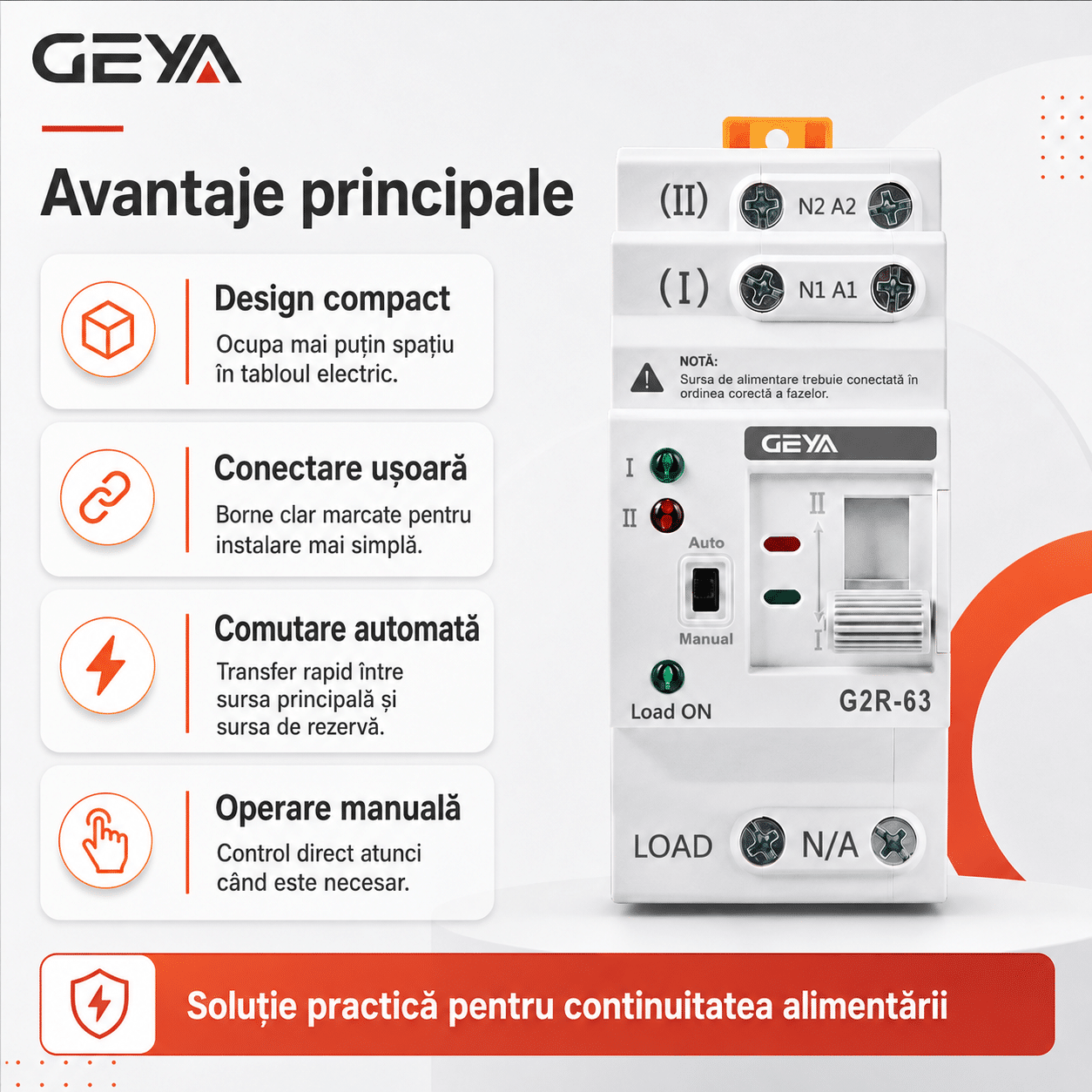

Caracteristici cheie
- Comutare automată sub 50 ms – consumatorii nu observă trecerea pe rezervă
- 2 poli, până la 63 A – pentru alimentări monofazate
- Revenire automată – se întoarce singur pe rețea
- Regim manual din selector – pentru întreținere și teste
- Montaj pe șină DIN – vertical sau orizontal în tablou
- Garanție legală de conformitate: 24 luni – pentru persoane fizice; 12 luni pentru firme
Specificații tehnice
- Model: GEYA G2R-63, 2P
- Producător: Zhejiang Geya Electrical Co., Ltd.
- Curent nominal: 63 A
- Tensiune de comandă Us: AC 220 V, 50 Hz
- Tensiune de izolație Ui: 690 V
- Tensiune de ținere la impuls Uimp: 8 kV
- Clasă ATS: PC (fără capacitate de rupere la scurtcircuit)
- Categorie de utilizare: AC-31B
- Timp de comutare: sub 50 ms
- Durată de viață: 8000 manevre mecanice, 1500 electrice
- Grad de protecție: IP30
- Temperatură de lucru: −5 °C … +40 °C
- Standarde: EN IEC 60947-1, EN IEC 60947-6-1
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Aparatul are clasa PC: comută și suportă curentul de sarcină, dar nu întrerupe un scurtcircuit, așa că în amonte se montează protecție la scurtcircuit pe fiecare sursă. Montajul se face de un electrician autorizat ANRE, cu instalația scoasă de sub tensiune.

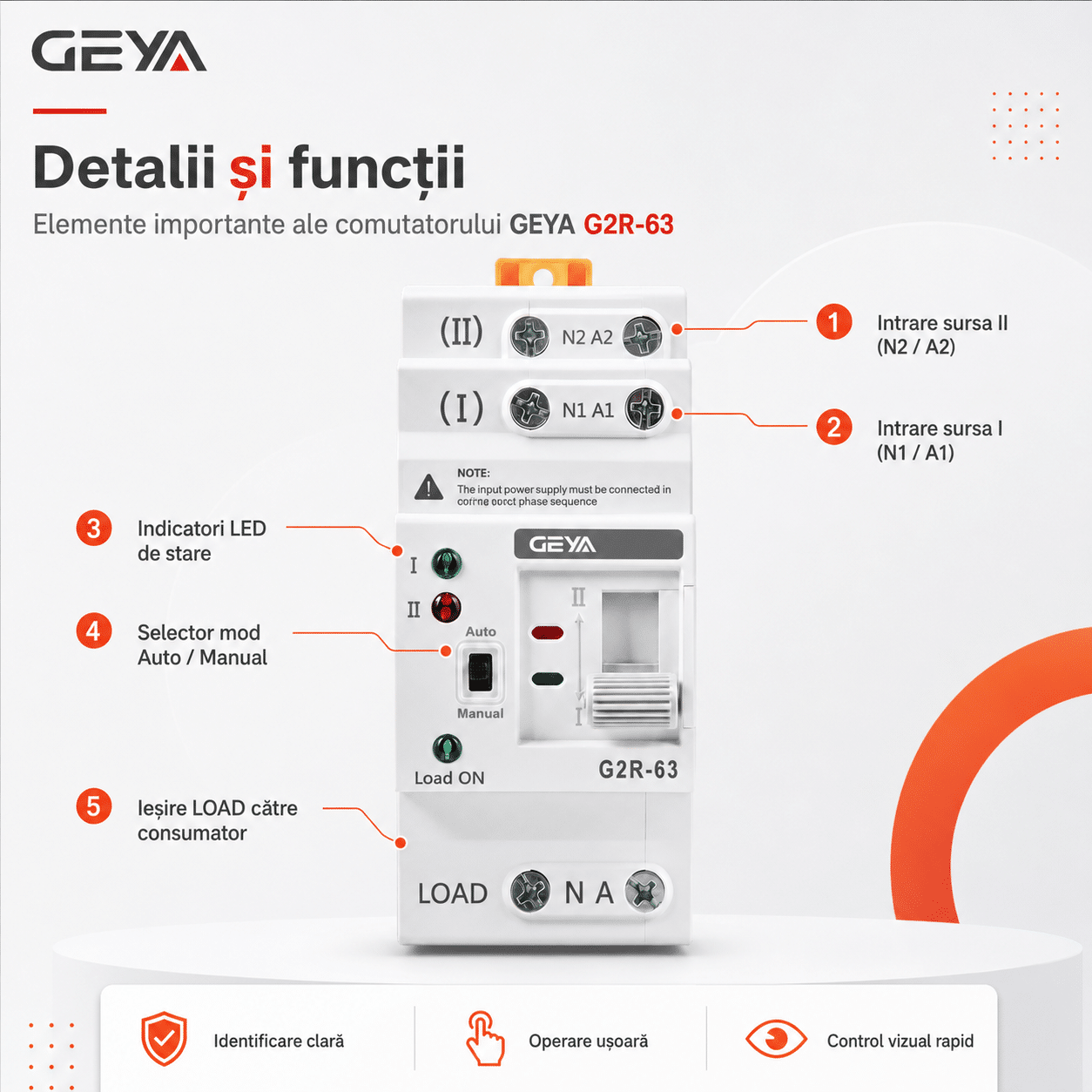

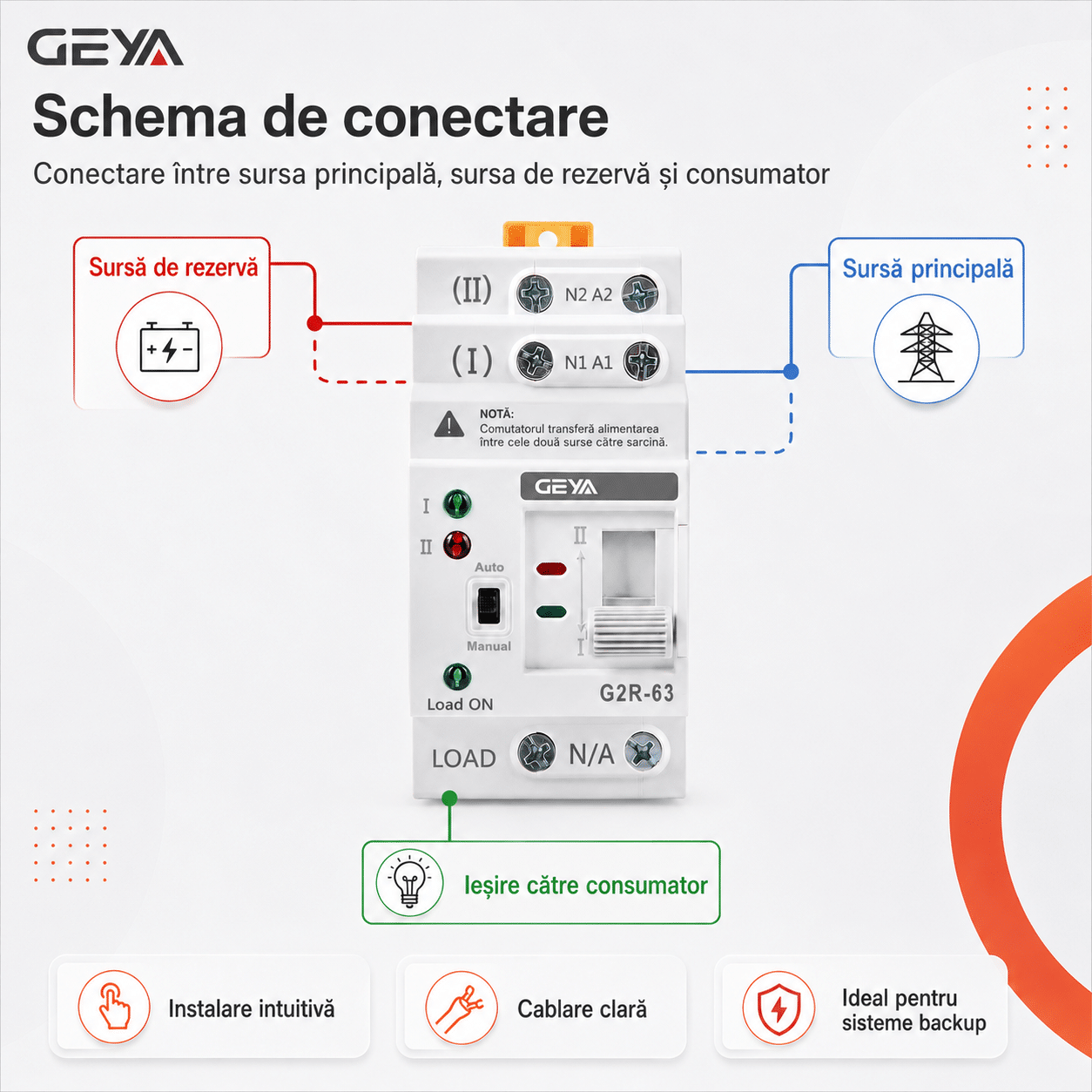

Leagă rețeaua la bornele (I) N1 A1 și rezerva la bornele (II) N2 A2 (A = faza, N = nulul), apoi consumatorii la bornele LOAD. Pune selectorul pe „Manual” la prima alimentare, apoi pe „Automat” și testează comutarea deconectând controlat rețeaua.
Curentul ATS-ului se alege după siguranța generală a consumatorului: la un branșament monofazat de 32–40 A, modelul de 63 A lasă rezervă suficientă. Dacă preferi să decizi tu momentul trecerii pe rezervă, un comutator manual MTS e varianta mai simplă.
Ca să funcționeze, mai ai nevoie de: protecție la scurtcircuit în amonte pe fiecare sursă și un tablou cu șină DIN.
Cum legi ATS-ul la un invertor hibrid
La sistemele cu baterie pe care le montăm, ieșirea de backup a invertorului intră pe intrarea I a ATS-ului, care e sursa prioritară, iar rețeaua pe intrarea II. Consumatorii de backup stau astfel pe invertor, adică pe soare și pe baterie. Dacă ieșirea invertorului dispare, ATS-ul îi trece singur pe rețea și îi readuce pe invertor când acesta repornește.
În fața consumatorilor punem și un comutator manual MTS 63 A, ca bypass: la service pe invertor muți consumatorii direct pe rețea, dintr-o manetă, fără să rămână casa fără curent.
La un generator legarea e cea din pașii de mai sus: rețeaua pe intrarea I, generatorul pe intrarea II. Ce alte protecții se pun la un sistem cu baterie găsești în ghidul despre protecțiile sistemului fotovoltaic.
Întrebări frecvente
Ce sursă leg pe intrarea I și ce pe intrarea II?
La un invertor hibrid: pe I ieșirea de backup a invertorului (sursa prioritară), pe II rețeaua. La un generator: pe I rețeaua, pe II generatorul.
La ce folosește ATS-ul dacă invertorul are deja ieșire de backup?
Ține consumatorii alimentați și când invertorul se oprește, de exemplu la un defect sau la service: îi trece automat pe rețea, apoi înapoi pe invertor.
Îmi trebuie și un comutator manual MTS?
Îl recomandăm. MTS-ul 63 A pus după ATS e bypass-ul pentru service: pe poziția II consumatorii trec direct pe rețea, iar invertorul și ATS-ul pot fi scoase de sub tensiune.
Ce protecții pun pe intrările ATS-ului?
O siguranță automată pe fiecare intrare. ATS-ul e de clasă PC: comută curentul de sarcină, dar nu întrerupe un scurtcircuit.
ATS monofazat sau trifazat?
După invertor și branșament. La un invertor monofazat, cum e Solis de 8 kW, ATS-ul de 63 A pe 2 poli. La un invertor trifazat, ATS-ul 4P de 63 A.
Recomandări de completare
Pentru montaj complet vă recomandăm: comutator manual MTS 63A, releu de protecție la tensiune, tablou aparent 4 module.
Produsul pleacă din Pitești în 24–48h. Spune-ne ce surse vrei să legi și îți recomandăm protecțiile potrivite. Garanție legală de conformitate: 24 luni pentru persoane fizice și 12 luni pentru firme.
