Descriere

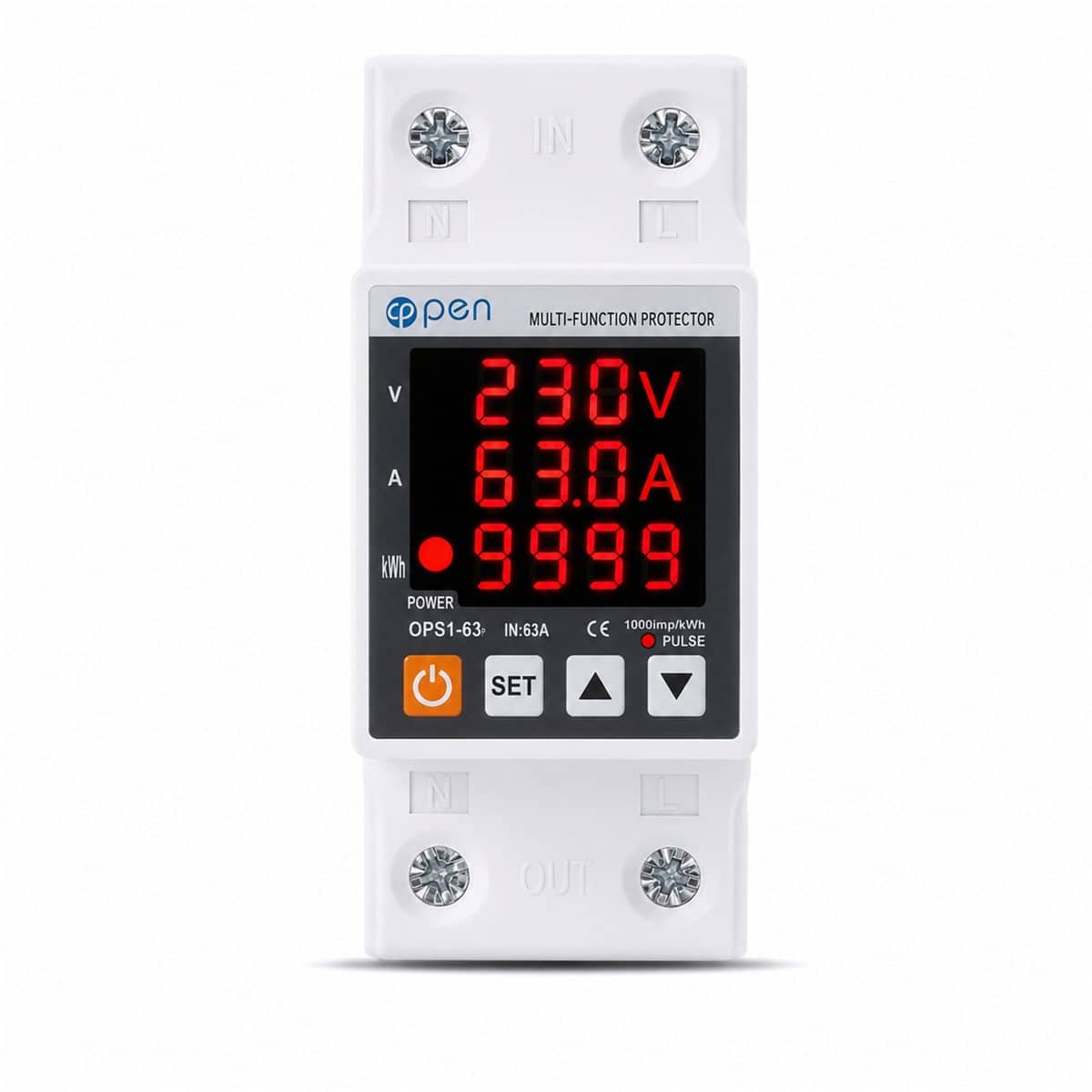

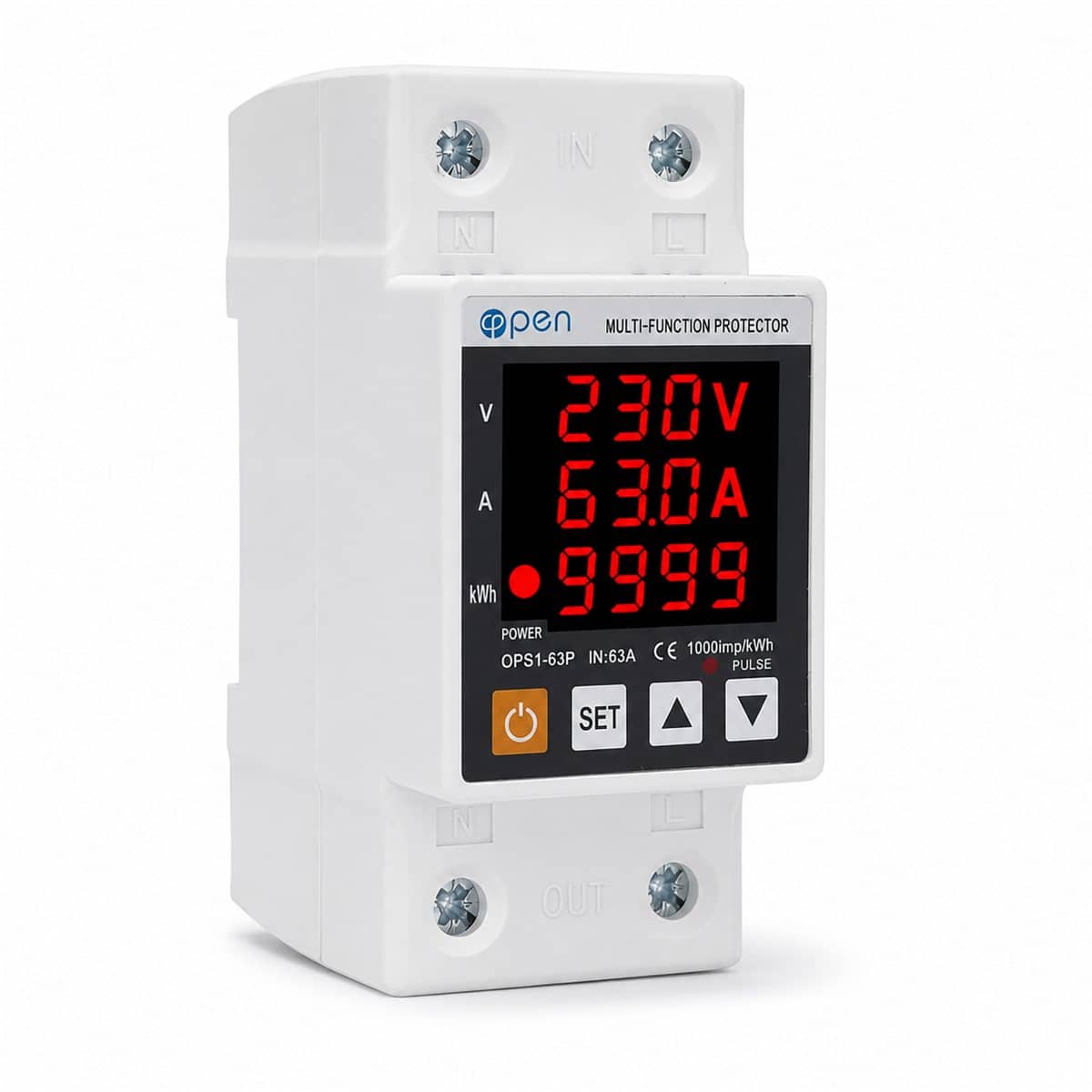

Releul de protecție la tensiune 63 A, 230 V (model Open OPS1-63P) deconectează consumatorii când tensiunea rețelei iese din limitele reglate și îi reconectează automat după o temporizare, când tensiunea revine la normal. Te protejează de supratensiunile și subtensiunile care distrug electrocasnicele, centralele și invertoarele.

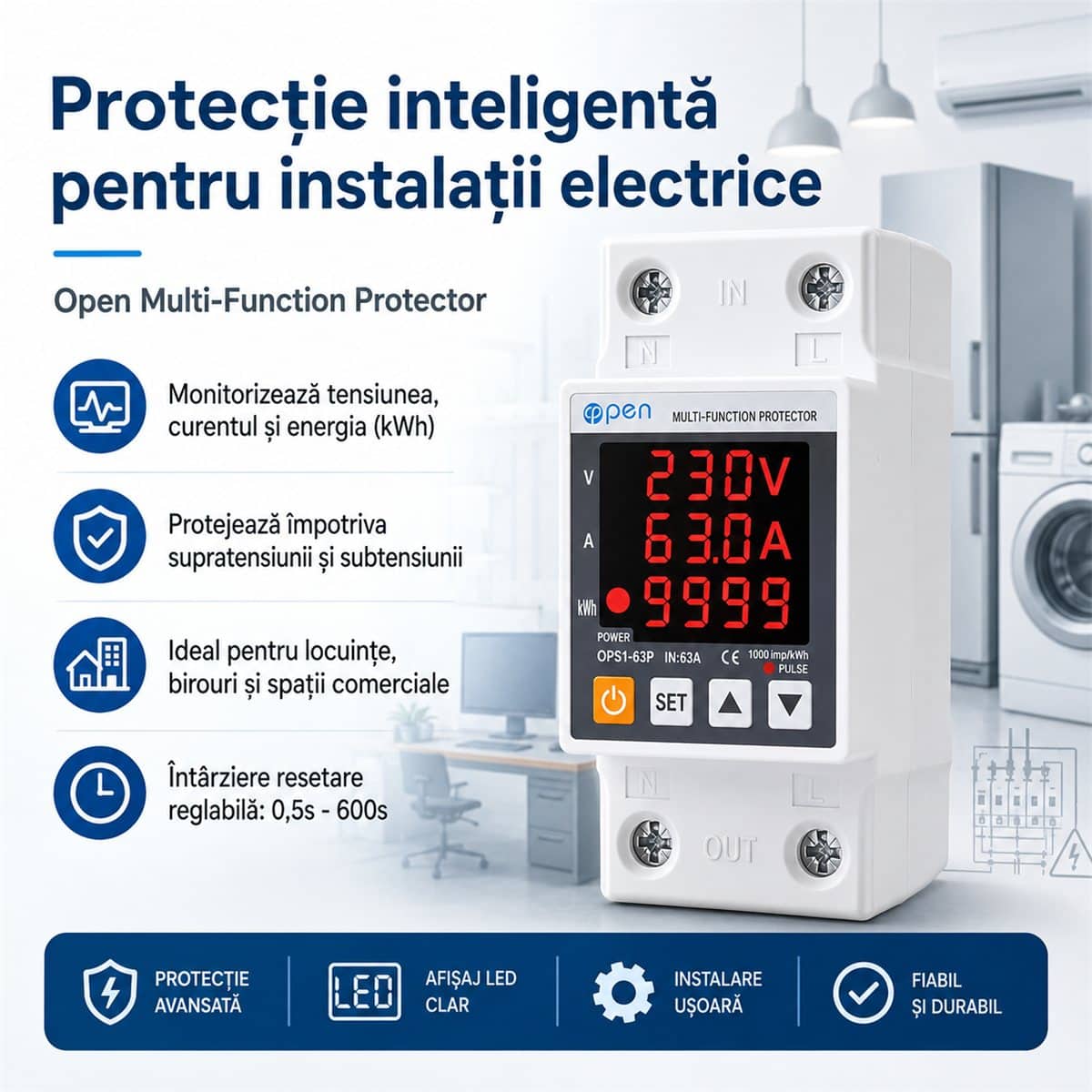

Ecranul arată tensiunea, curentul și energia consumată (kWh), iar pragurile se reglează din taste.

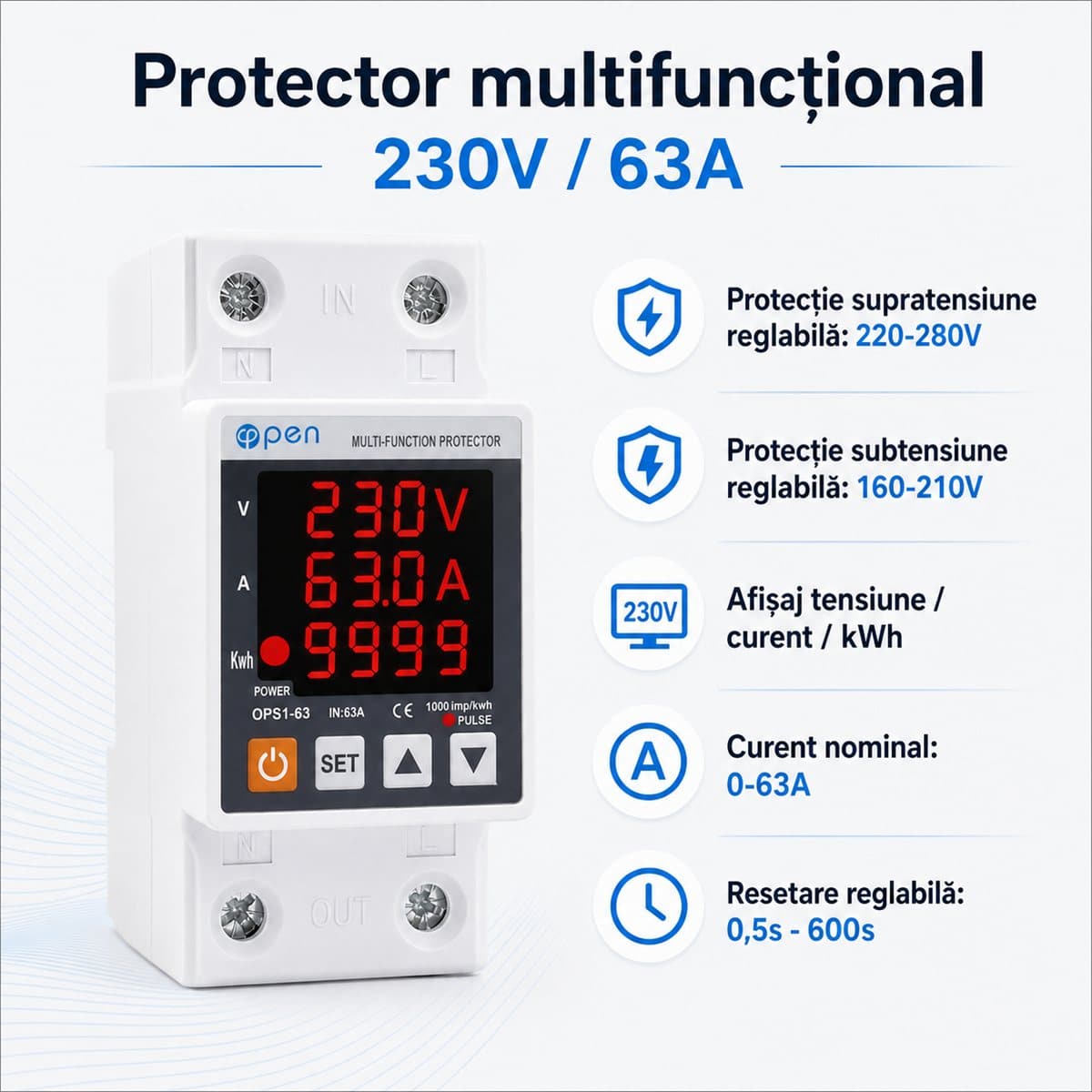

Caracteristici cheie
- 63 A, 230 V – pentru un circuit monofazat întreg
- Prag supratensiune reglabil – 230 – 300 V (din fabrică 270 V)
- Prag subtensiune reglabil – 80 – 210 V (din fabrică 170 V)
- Protecție la supracurent – reglabilă 1 – 63 A (din fabrică 63 A)
- Reconectare automată – temporizare 1 – 600 s (din fabrică 30 s)
- Afișaj V, A și kWh – precizie la tensiune 1%
- Garanție legală de conformitate: 24 luni – pentru persoane fizice; 12 luni pentru firme

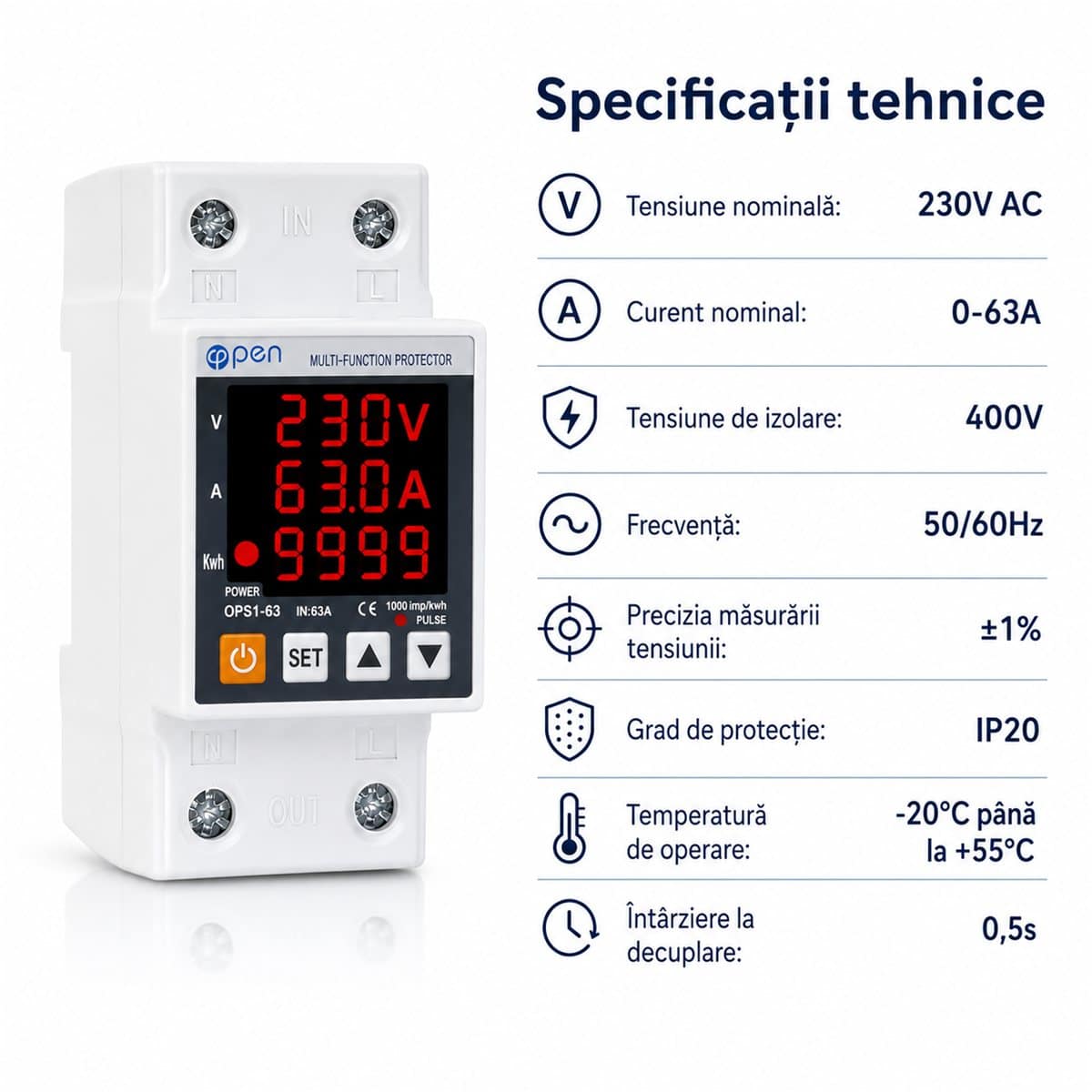

Specificații tehnice
- Model: Open OPS1-63P
- Tensiune de alimentare: 230 V c.a.
- Domeniu de funcționare: 80 – 400 V c.a., monofazat
- Curent nominal: 63 A (maxim 80 A timp de 10 minute, sarcină maximă 13,9 kW)
- Prag supratensiune: 230 – 300 V, revenire 225 – 295 V
- Prag subtensiune: 80 – 210 V, revenire 85 – 215 V
- Prag supracurent: 1 – 63 A, timp de acționare 0,1 – 10 s
- Temporizare la reconectare: 1 – 600 s (din fabrică 30 s); la pornire 1 – 600 s (din fabrică 5 s)
- Timp de acționare la supra- și subtensiune: 0,1 – 10 s (din fabrică 0,5 s)
- Tensiune de izolație: 400 V
- Grad de protecție: IP20
- Temperatură de lucru: −20 °C … +55 °C

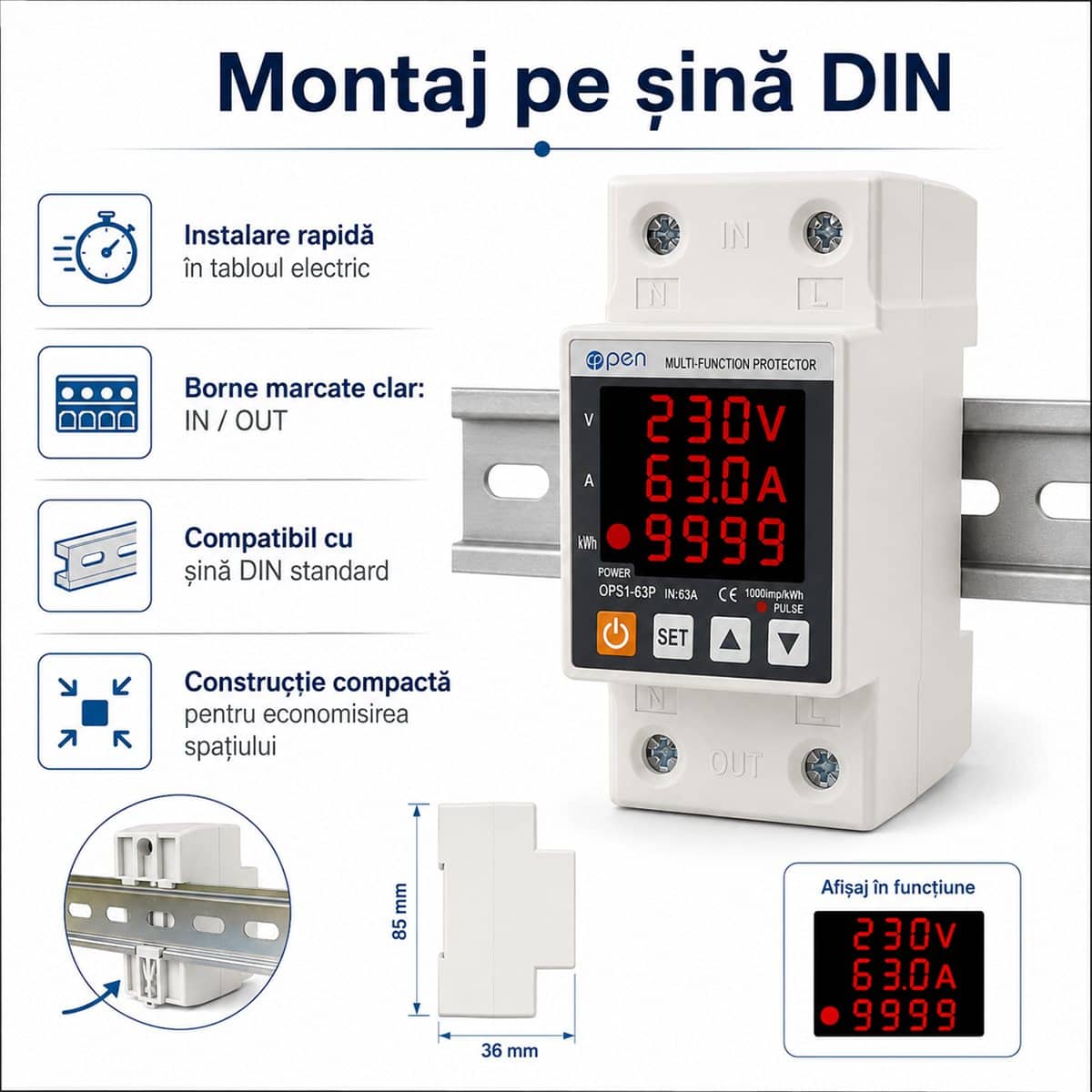

- Montaj: șină DIN 35 mm, 2 module
- Dimensiuni: 36 × 81 × 60 mm
- Durată de viață: 100.000 de cicluri electrice, 1.000.000 mecanice
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Releul nu asigură protecție la scurtcircuit și nu protejează persoanele împotriva electrocutării, așa că în amonte se montează o siguranță automată. Nulul se leagă obligatoriu și ferm: un nul întrerupt duce la funcționare greșită. Montajul se face de un electrician autorizat ANRE, cu instalația scoasă de sub tensiune.
Pașii de montaj:
- Montezi releul pe șina DIN, cu instalația deconectată.
- Legi alimentarea la bornele IN și consumatorul la bornele OUT.
- Alimentezi și verifici pragurile din meniul SET.
- Mărești temporizarea de reconectare dacă alimentezi aparate cu compresor.
Cum reglezi pragurile: Pragurile din fabrică (270 V și 170 V) se potrivesc majorității locuințelor. Pragul de subtensiune trebuie să fie cu cel puțin 5 V sub pragul de revenire, iar cel de supratensiune cu cel puțin 5 V peste valoarea de revenire. Dacă releul deconectează des, verifică întâi calitatea alimentării, apoi pragurile.
Pentru frigidere, pompe de căldură și aparate de aer condiționat, o temporizare de 3–5 minute evită pornirea compresorului sub presiune.
Ca să funcționeze, mai ai nevoie de: o siguranță automată în amonte și loc pe șina DIN.
Recomandări de completare
Pentru montaj complet vă recomandăm: descărcător de supratensiune 275 V AC, tablou aparent 4 module. Pentru alimentare trifazată se folosește releul de protecție trifazat.
