Descriere

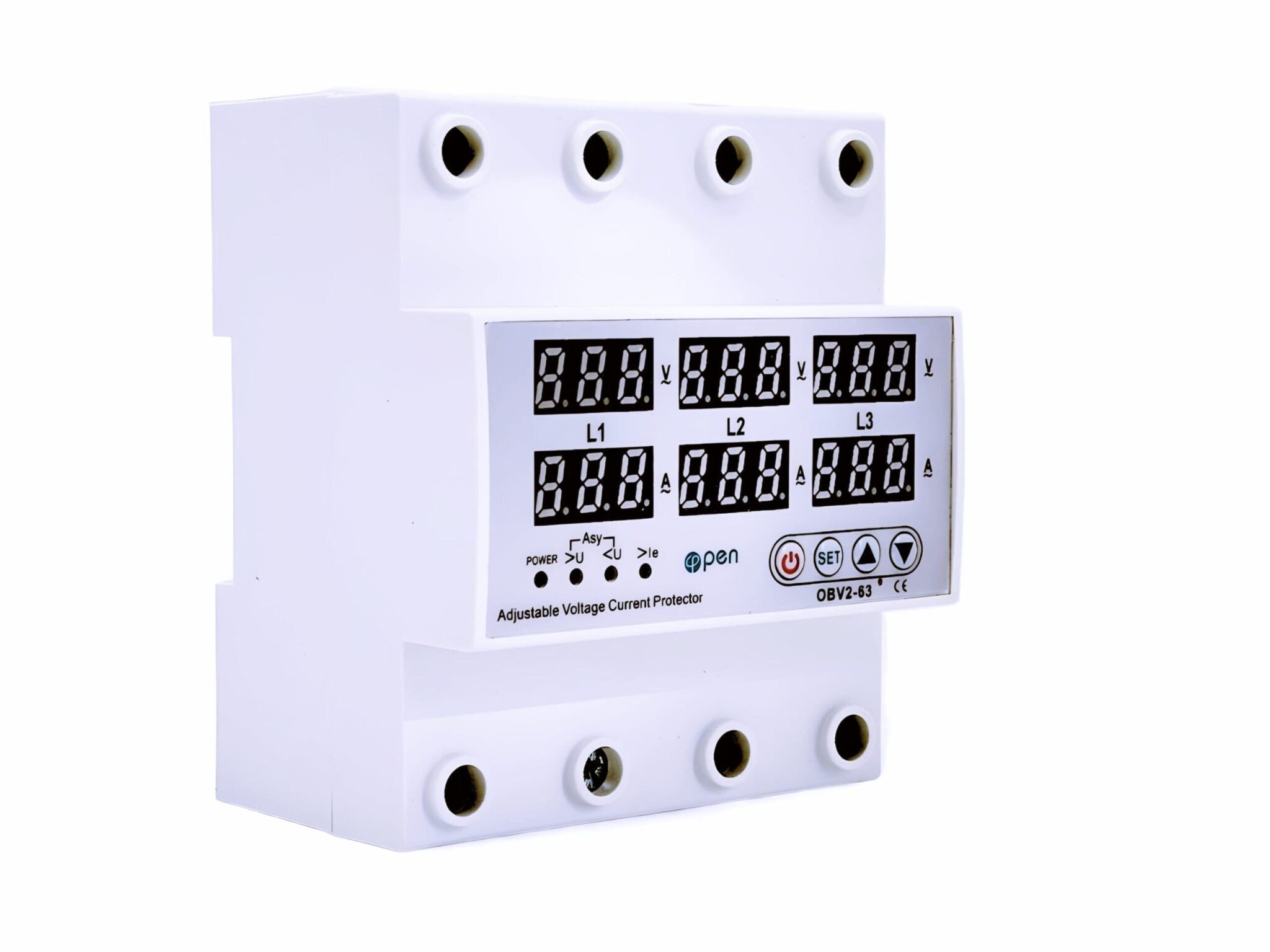

Acest releu trifazic 63A OPEN OBV2-63 protejează consumatorii monofazați și trifazați de supratensiune, subtensiune, pierderea unei faze, asimetria fazelor și succesiunea greșită a fazelor. Un microcontroler măsoară continuu tensiunea și curentul pe fiecare fază, le afișează pe ecran și deconectează ieșirea când valorile ies din limitele setate.
Îl montezi la intrarea trifazată în casă, în tabloul unei hale sau înaintea echipamentelor sensibile: pompe, compresoare, invertoare, automatizări. După revenirea tensiunii în limite, releul reconectează automat sarcina după timpul de întârziere ales.
Caracteristici cheie
- Afișaj pe fiecare fază – vezi tensiunea (V) și curentul (A) pe L1, L2 și L3 fără multimetru
- Limite reglabile – prag inferior 120–200 V și superior 210–270 V, salvate în memorie nevolatilă
- Două moduri de lucru – sincron pentru motoare trifazate, asincron pentru consumatori monofazați pe rețea trifazată
- Deconectare rapidă – maximum 0,02 s la depășirea limitei superioare
- Reconectare automată – întârziere reglabilă 5–600 s, protejează compresoarele la revenirea tensiunii
- 63 A pe contacte – comută direct circuitele de putere ale unei locuințe sau ale unui atelier
Specificații tehnice
- Model: OPEN OBV2-63
- Tip releu: trifazic de protecție tensiune
- Curent nominal contacte: 63 A (sarcină activă)
- Tensiune nominală: 400 V AC
- Tensiune măsurată: 50–400 V
- Limită inferioară de deconectare: 120–200 V (din fabrică 170 V)
- Limită superioară de deconectare: 210–270 V (din fabrică 250 V)
- Timp de reconectare: 5–600 s (din fabrică 15 s)
- Asimetrie fază: 20–99 V (din fabrică 50 V), deconectare în 20 s
- Timp de deconectare: max. 0,02 s la limita superioară; max. 1 s la 120–170 V; max. 0,02 s sub 120 V
- Eroare voltmetru: max. 1%
- Montaj: șină DIN 35 mm, 7 module
- Grad de protecție: IP20
- Temperatură de funcționare: -25…+50 °C
- Standarde: EN 60255-27:2014, EN 60255-26
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Releul se montează pe șină DIN de 35 mm și ocupă 7 module, deci are nevoie de un tablou cu spațiu suficient. Are 4 borne sus și 4 jos (L1, L2, L3, N). Pentru conductor liță folosiți pini terminali sertizați. Valoarea de 63 A este dată pentru sarcină activă; pentru sarcini inductive mari dimensionați cu rezervă sau comandați un contactor.
Releul nu înlocuiește siguranța automată și protecția diferențială, care se montează separat, înaintea lui, dimensionate după circuit. La temperaturi negative se instalează într-un tablou etanș, pentru a evita condensul. Montajul se face de electrician autorizat, cu tensiunea întreruptă.
Recomandări de completare
Pentru montaj complet vă recomandăm: Siguranță automată inteligentă WiFi 4P 63A 400V, Descărcător supratensiune trifazat 385 VAC, Tablou aparent 12 module IP65.
Releul trifazic OBV2-63 pleacă din Pitești în 24–48h. Pentru alegerea pragurilor potrivite rețelei voastre vă oferim consultanță tehnică.
