Descriere

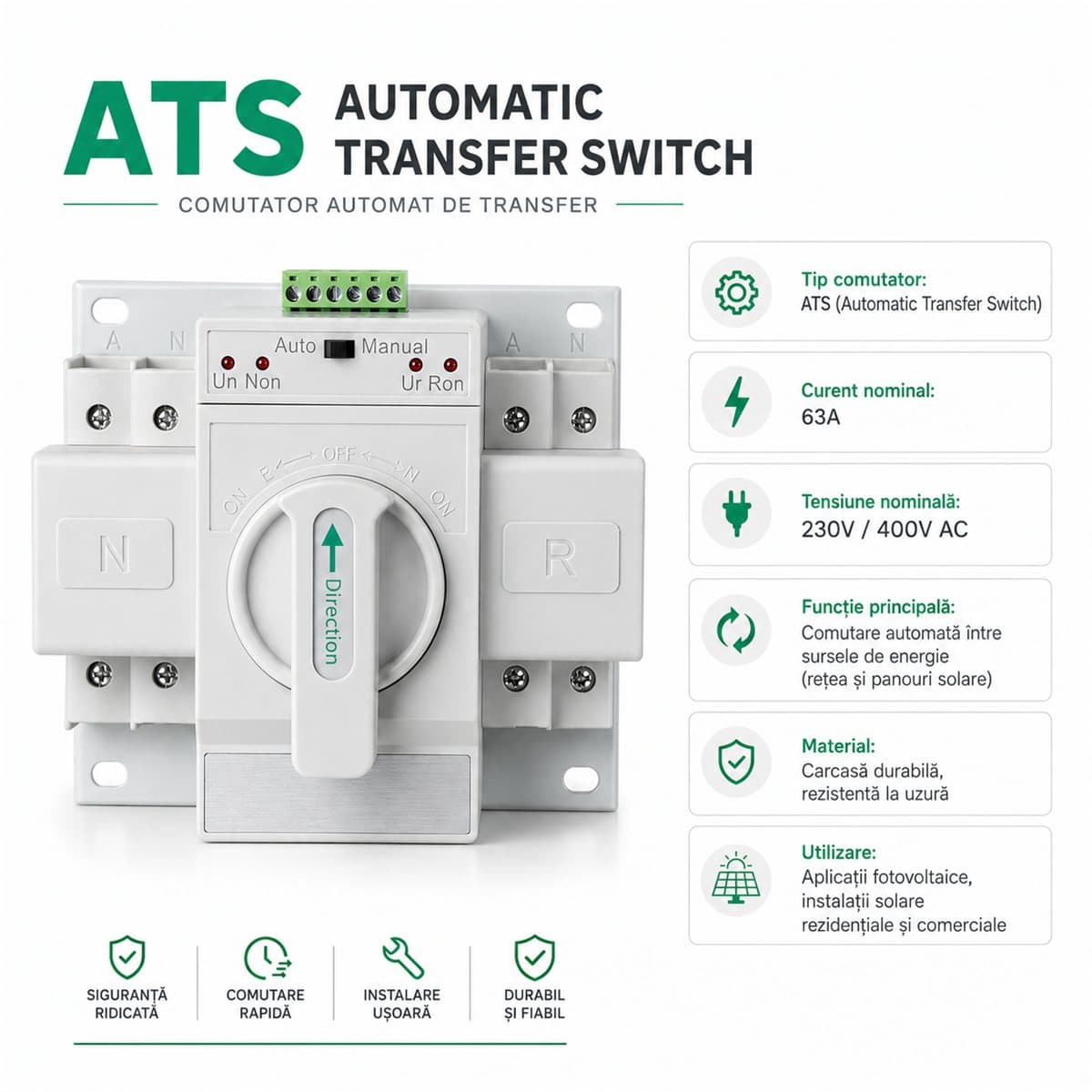

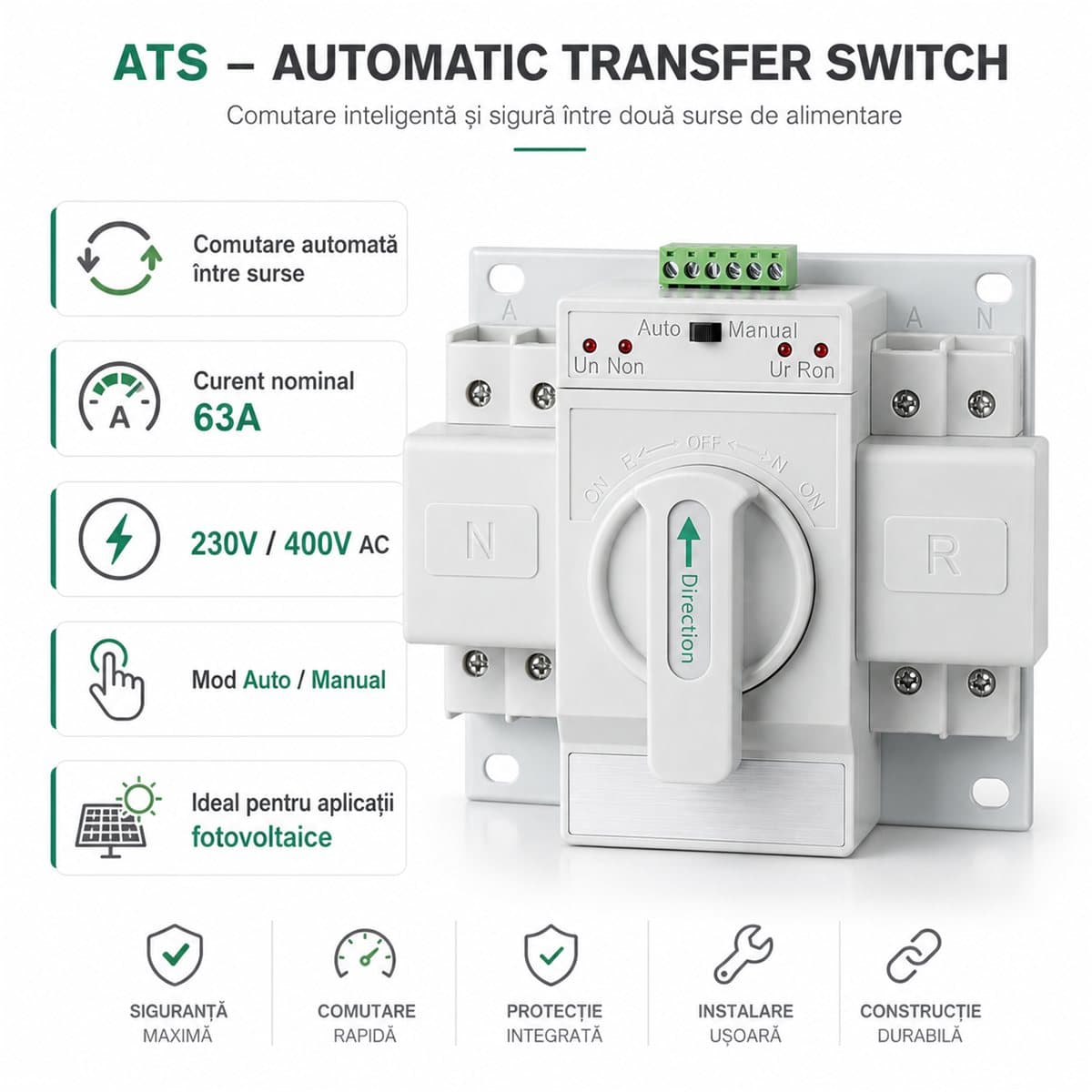

Acest comutator automat ATS 63A (model Open OPQ2-63/2P) mută singur alimentarea consumatorilor de pe sursa principală pe cea de rezervă când rețeaua cade și îi readuce pe sursa principală când tensiunea revine. Sursa de rezervă poate fi un generator, o a doua rețea sau un invertor cu baterii.

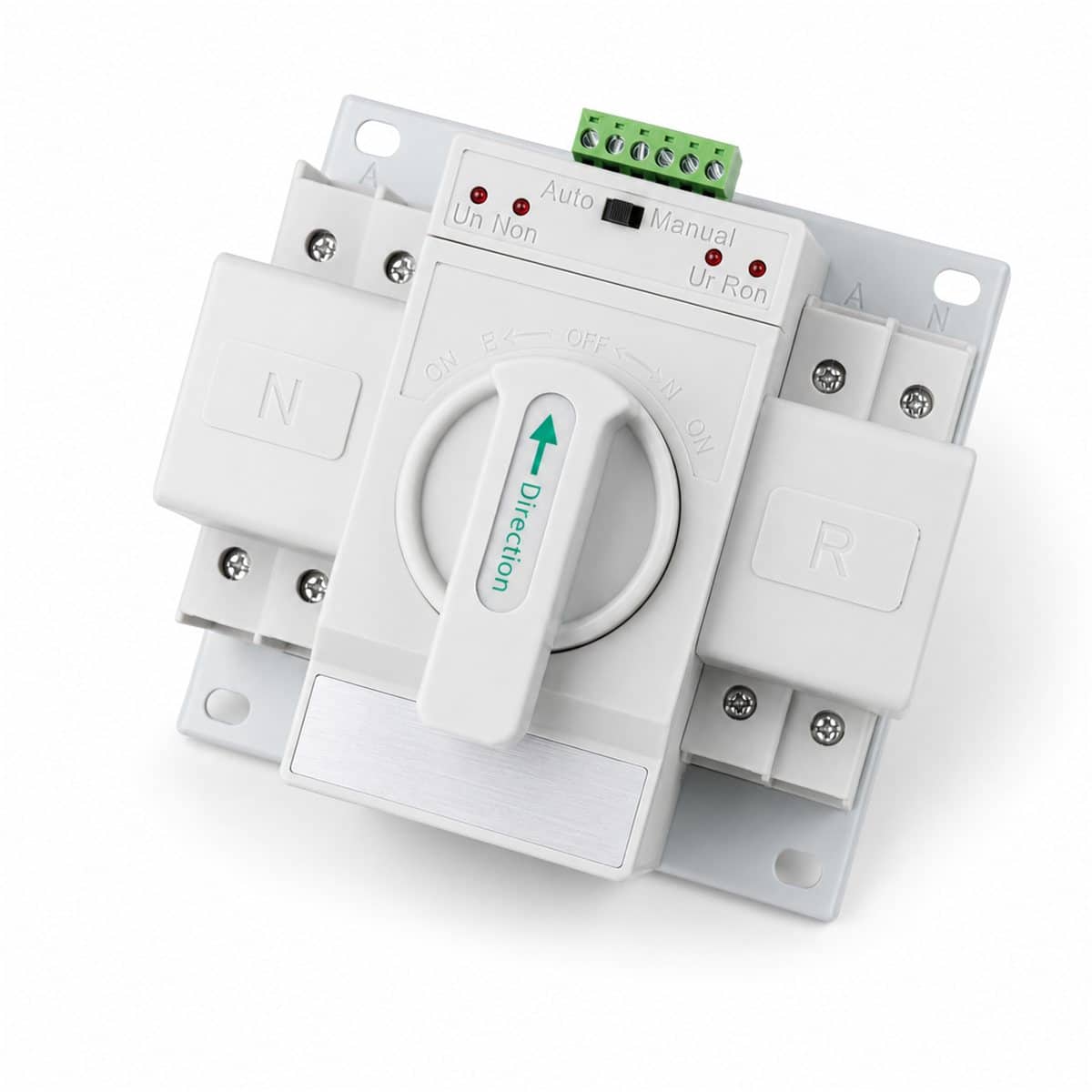

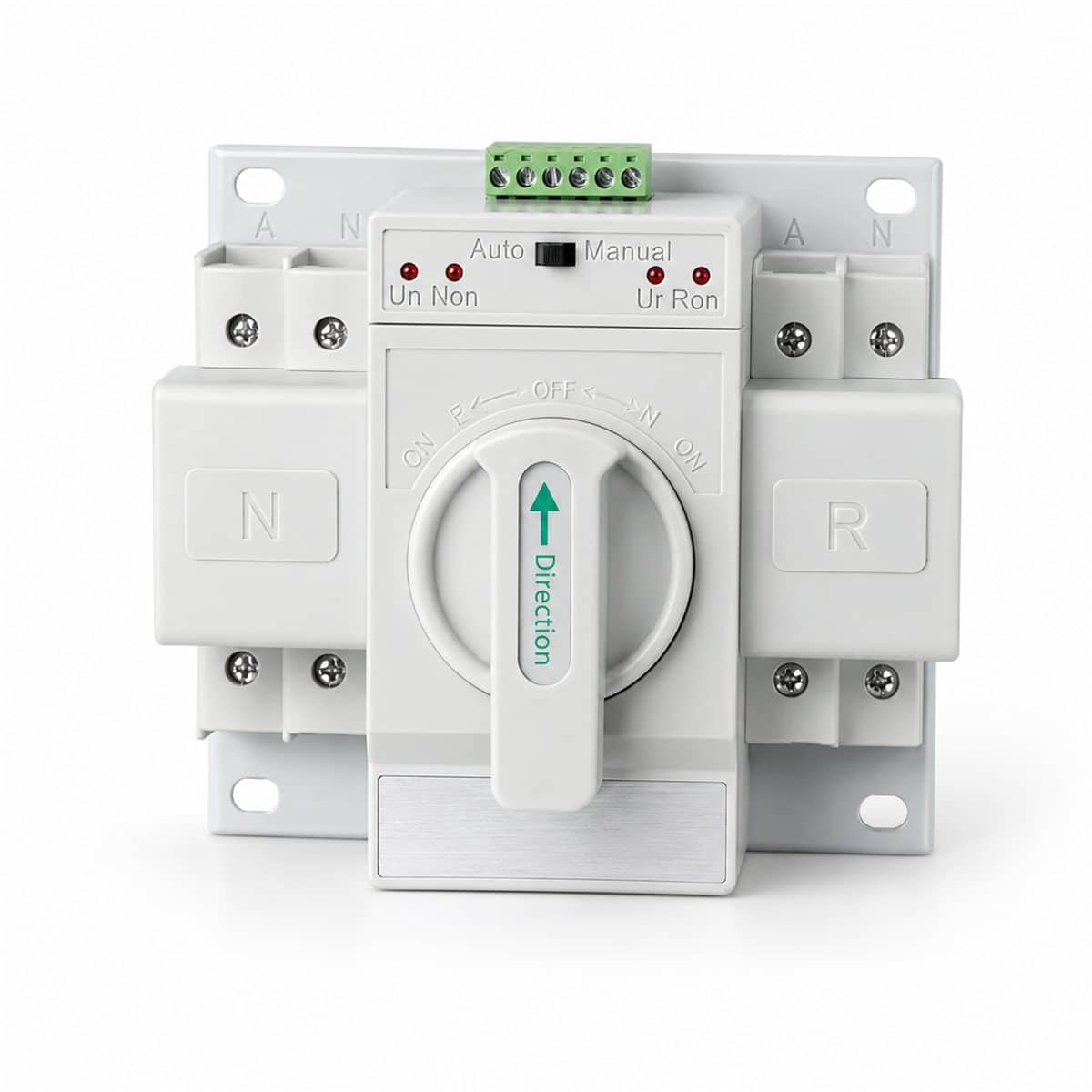

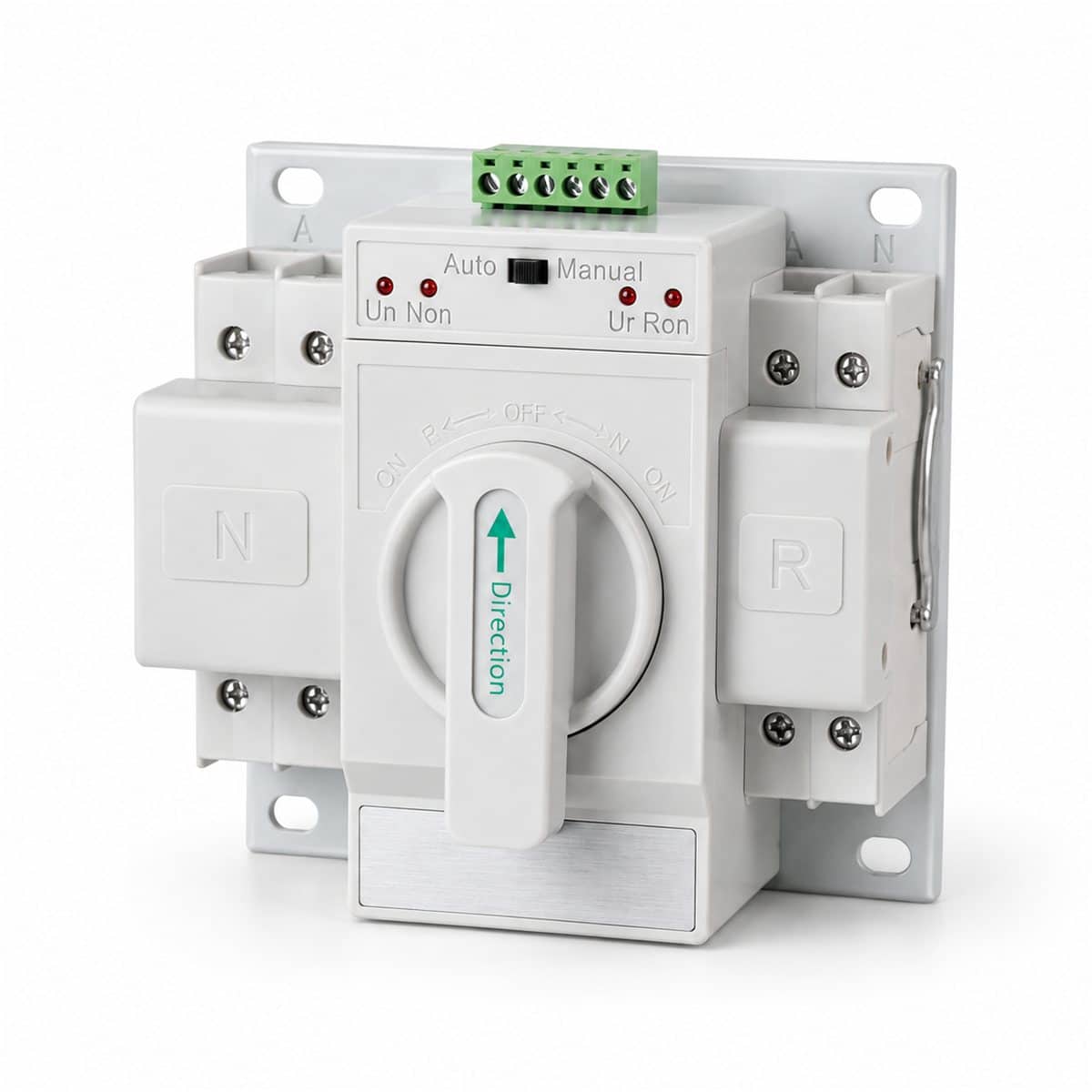

Led-urile din față arată pe ce sursă există tensiune, iar selectorul frontal permite și comutarea manuală, utilă la teste sau la întreținerea generatorului.
Caracteristici cheie
- Comutare automată în maximum 2 s – cu revenire automată pe sursa principală
- 2P, 63 A, 400 V c.a. – pentru alimentarea unei locuințe monofazate
- Clasă CB – aparat cu protecție integrată la supracurent
- Led-uri de semnalizare – vezi tensiunea prezentă pe fiecare sursă
- Regim manual – comutare din selectorul frontal
- Frecvență 50/60 Hz – funcționează cu surse de 50 Hz și de 60 Hz
Specificații tehnice
- Model: Open OPQ2-63/2P
- Producător: OPEN
- Curent nominal: 63 A
- Număr de poli: 2P
- Tensiune nominală: 400 V c.a.
- Tensiune de comandă: 220 V c.a.
- Frecvență: 50/60 Hz
- Clasă ATS: CB
- Categorie de utilizare: AC-33iB
- Timp de comutare: ≤ 2 s
- Grad de protecție: IP20
- Temperatură de lucru: −5 °C … +40 °C
- Standard: EN IEC 60947-6-1:2023
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
ATS-ul de 63 A se potrivește unei locuințe monofazate cu generator sau cu invertor cu baterii. În amonte, pe fiecare sursă, se montează o siguranță automată dimensionată corespunzător. Nulul se leagă obligatoriu pe borna N: inversarea lui cu o fază distruge aparatul.
Pașii de montaj: montezi comutatorul vertical, cu abatere de maximum 5°, legi sursa principală la „Common power input” și rezerva la „Backup power input”, consumatorii la „Load output”, apoi pui selectorul pe „Manual”, alimentezi, treci pe „Automat” și testezi comutarea. Verifici strângerea bornelor după prima săptămână și apoi anual. Nu acționa comutarea manuală în timpul unei comutări automate în curs. Montajul se face de un electrician autorizat ANRE, cu instalația scoasă de sub tensiune.
Recomandări de completare
Pentru montaj complet vă recomandăm: Releu protecție tensiune 63A 230V, Descărcător de supratensiune 275 VAC, Întrerupător diferențial RCBO 1P+N 32A 30mA.
Comutatorul automat ATS 63A pleacă din Pitești în 24–48h. Spune-ne ce surse vrei să legi și îți recomandăm protecțiile potrivite.
