Descriere

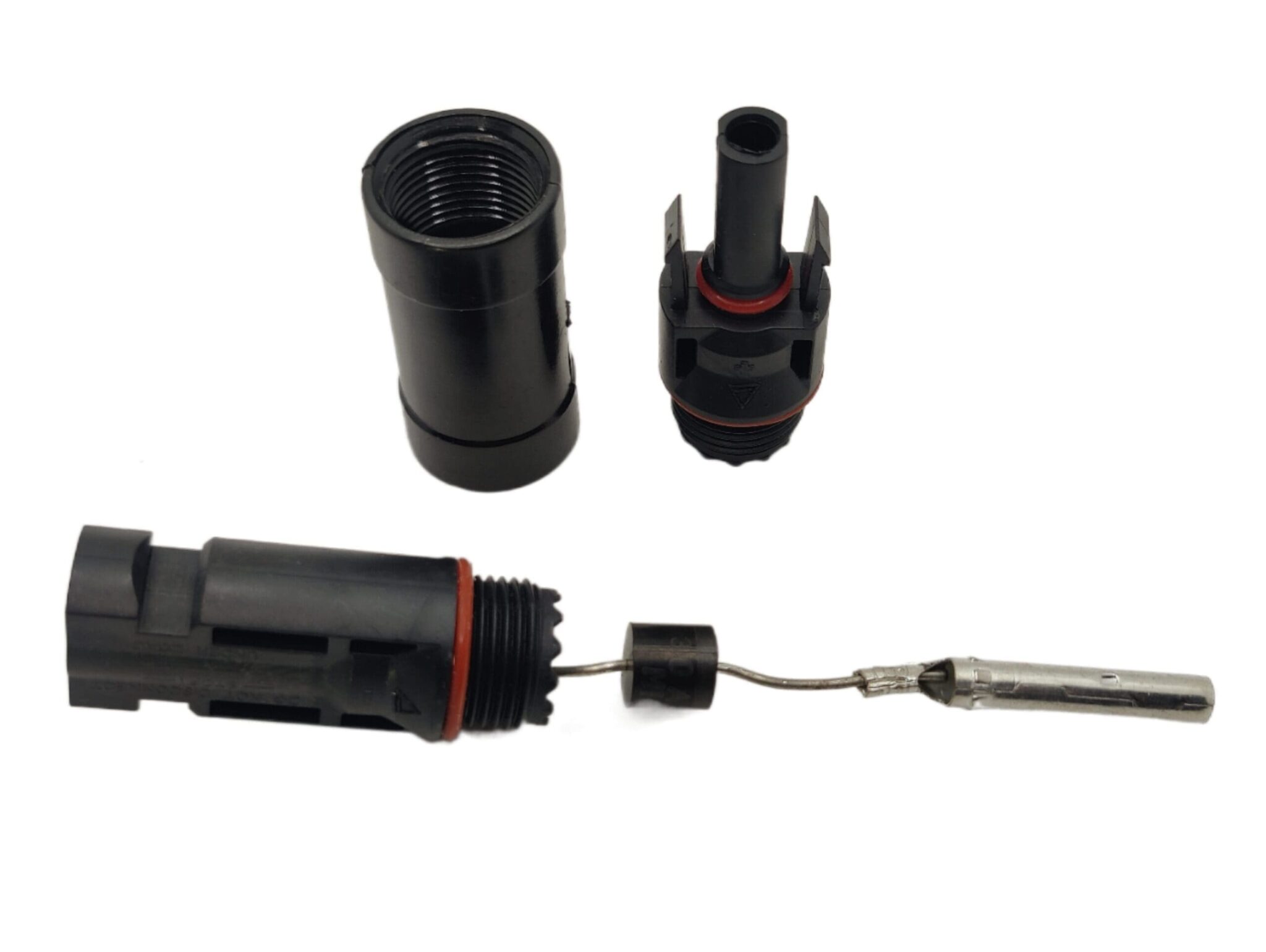

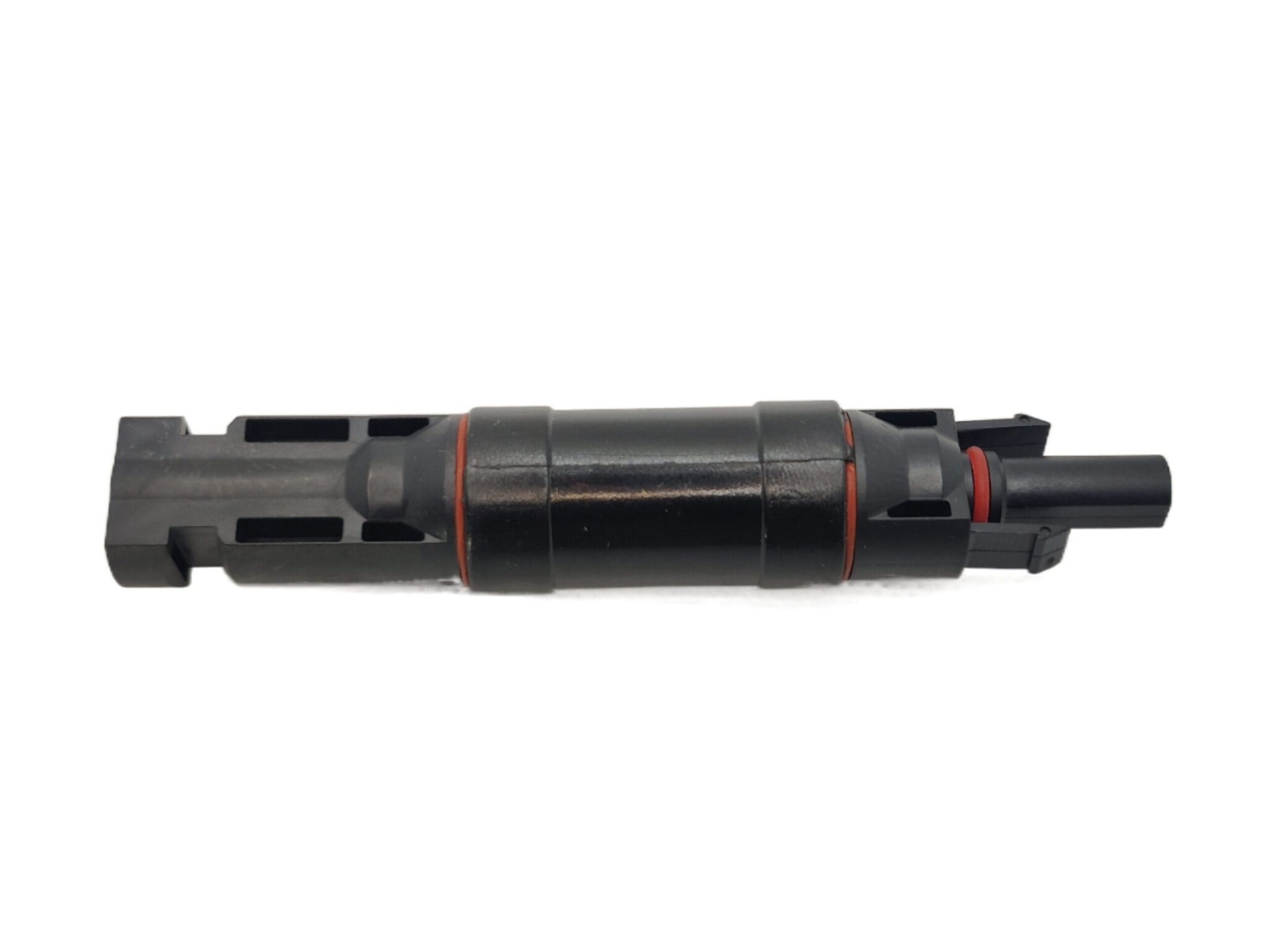

Conectorul MC4 cu diodă 30A este o mufă în linie cu diodă de sens integrată: lasă curentul să meargă doar de la panou spre regulatorul de încărcare și îl blochează în sens invers. Dioda din corp are tensiunea inversă de 45 V, așa că produsul este făcut pentru sisteme mici de 12 V cu baterie, nu pentru șiruri lungi de panouri legate la invertor.
La ce se folosește
Când legați mai multe panouri în paralel, un panou umbrit, murdar, orientat altfel sau defect ajunge la o tensiune mai mică decât celelalte și poate prelua curent de la ele. Dioda de pe fiecare panou oprește acest curent invers. Tot ea împiedică descărcarea bateriei prin panouri în timpul nopții, la regulatoarele care nu au această protecție.
- Rulote, autorulote, bărci și cabane cu baterie de 12 V
- Panouri de 12 V puse pe acoperiș în direcții diferite sau cu umbrire diferită
- Panouri de puteri sau modele diferite legate pe același regulator
- Sisteme pentru camere, iluminat, pompe sau garduri electrice alimentate din baterie
Configurare recomandată
- Un conector cu diodă pe fiecare panou, montat pe plusul panoului, înainte de conectorul Y
- Panourile legate doar în paralel, nu în serie: tensiunea în gol (Voc) a unui panou trebuie să rămână sub 36 V, ca să aibă rezervă față de cei 45 V ai diodei și la ger
- Potrivit pentru panouri de 12 V (36 de celule, Voc în jur de 22 V)
- Curentul de scurtcircuit (Isc) al panoului, înmulțit cu 1,25, să fie sub 30 A, adică Isc de cel mult 24 A
- 2, 3 sau 4 panouri în paralel, prin conector Y 2 în 1, 3 în 1 sau 4 în 1, apoi spre regulatorul PWM sau MPPT
- Exemplu: 4 panouri de 100 W / 12 V (Isc în jur de 5,8 A) → 4 conectori cu diodă + conector Y 4 în 1 + regulator de 30 A; curentul total ajunge la circa 23 A
Nu se folosește pe șiruri de panouri legate în serie, la invertoare de rețea sau hibride, pe panouri de casă de 400–550 W (Voc 37–50 V) și nici la baterii de 48 V. Acolo tensiunea depășește 45 V și dioda se poate distruge.
Specificații tehnice
- Tip: conector MC4 cu diodă de sens integrată
- Curent nominal: 30 A
- Tensiune inversă diodă: 45 V c.c.
- Grad de protecție: IP67
- Cablu compatibil: 4 mm² și 6 mm²
- Producător: OPEN
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Montaj
Conectorul are sens: curentul trebuie să circule de la panou spre regulator. Montat invers, blochează producția panoului, așa că măsurați tensiunea la capătul cablului înainte de racordare. Cuplarea și decuplarea se fac cu panoul acoperit sau deconectat de la regulator.
Dioda are o mică cădere de tensiune și se încălzește în funcționare, așa că nu înfășurați conectorul în bandă izolatoare și nu îl acoperiți cu izolații. Dioda nu înlocuiește siguranțele. Dacă observați carcasa deformată sau decolorată, înlocuiți conectorul.
Recomandări de completare
Pentru montaj complet vă recomandăm: conector MC4 Y 2 în 1, conector MC4 Y 3 în 1, conector MC4 Y 4 în 1, controler solar PWM 30A 12V/24V, mufe MC4 pentru cablu 4–6 mm², cablu solar 6 mm² roșu.
Conectorul MC4 cu diodă 30A pleacă din Pitești în 24–48h. Pentru întrebări de compatibilitate ne puteți scrie înainte de comandă.
