Descriere

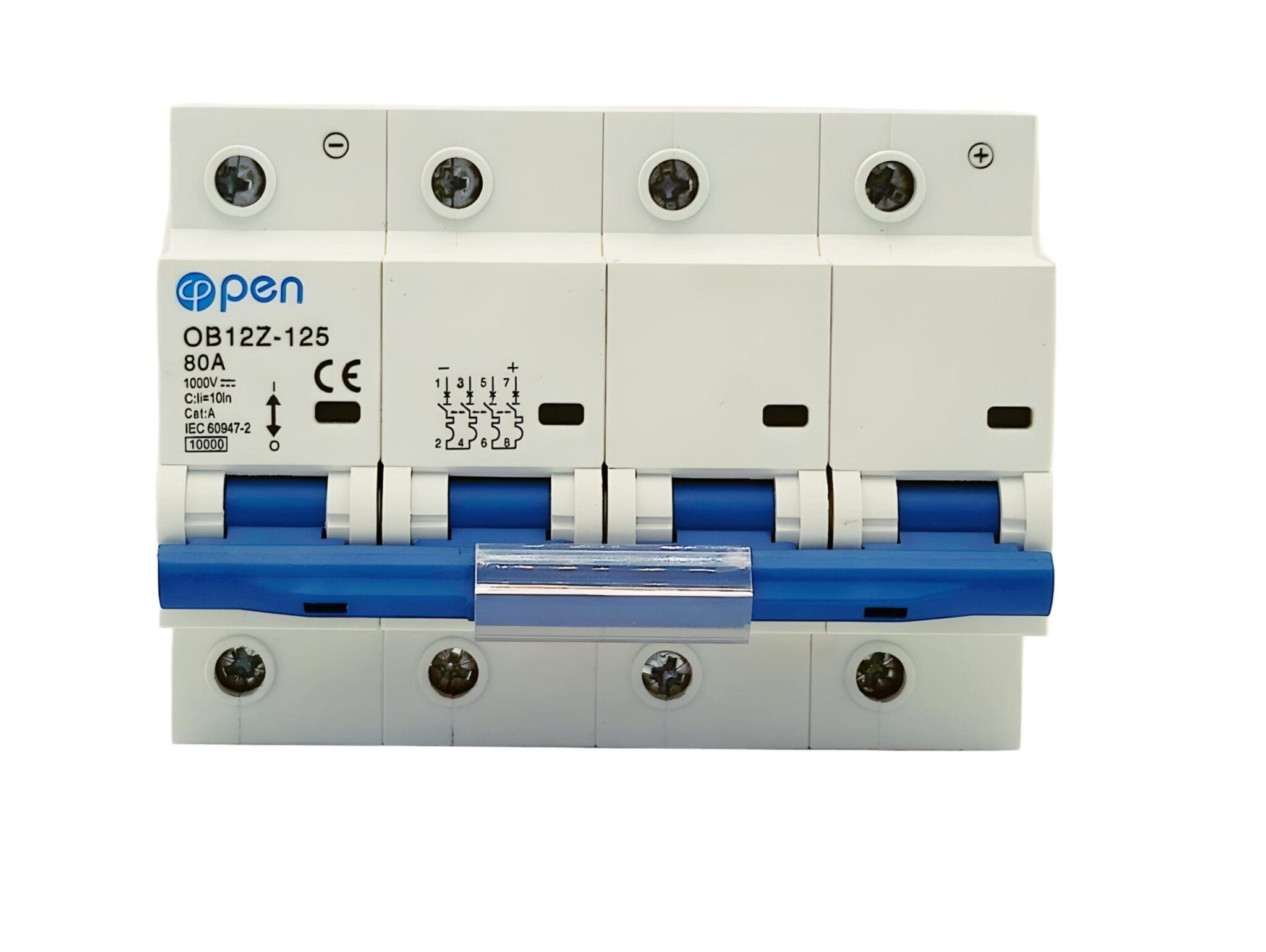

Această siguranță DC 80A 1000V de la Open (seria OB12Z-125) este un întrerupător automat cu 4 poli pentru curent continuu, folosit pe circuitele DC ale unui sistem fotovoltaic: legătura invertor–baterii, ieșirea unui controler de încărcare sau un circuit de șiruri de panouri cu curent mare. Calibrul de 80 A se potrivește circuitelor DC de putere medie, sub pragul de 100 A.
Cei patru poli nu protejează patru circuite separate. Conform schemei de pe aparat, doi poli se leagă în serie pe minus și doi pe plus, iar arcul de curent continuu se rupe în patru puncte; de aici rezultă tensiunea de lucru de 1000 V. Siguranțele DC cu 2 poli din catalog sunt date la 500 V c.c.
Caracteristici cheie
- Rupe circuite de curent continuu până la 1000 V c.c., unde o siguranță de curent alternativ nu poate stinge arcul electric
- Curbă C, declanșare magnetică la 10 × In: nu sare la vârfurile scurte de curent de la pornirea invertorului
- Protecție termică la suprasarcină și magnetică la scurtcircuit, într-un singur aparat
- Manetă comună pe cei patru poli: separi manual tot circuitul înainte să lucrezi la baterii sau la invertor
- Capacitate de rupere 10 kA, marcată pe aparat, utilă pe circuitele de baterie unde curenții de avarie sunt mari
- Se montează pe șină DIN de 35 mm, în orice tablou modular
Specificații tehnice
- Curent nominal (In): 80 A
- Tensiune nominală de lucru: 1000 V c.c.
- Capacitate de rupere: 10 kA (marcaj „10000” pe aparat)
- Număr de poli: 4 (2 pe minus + 2 pe plus, în serie, conform schemei de pe aparat)
- Curbă de declanșare: C, declanșare magnetică la 10 × In
- Categorie de utilizare: A
- Standard de fabricație: IEC/EN 60947-2
- Model: Open OB12Z-125 (gabarit 125 A)
- Montaj: șină DIN 35 mm
- Marcaj: CE
- Producător: Open
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Se folosește numai în curent continuu. Nu înlocuiește o siguranță automată trifazată de 400 V c.a.: la un aparat de curent alternativ cu 4 poli fiecare pol deservește alt conductor, aici polii sunt legați în serie pe plusul și pe minusul aceluiași circuit de curent continuu.
Alege calibrul după curentul real al circuitului, nu ca rezervă. Pentru un șir de panouri fotovoltaice calibrul trebuie să fie de minimum 1,5 × Isc (IEC 62548) și sub valoarea maximă a siguranței de serie din fișa panoului, deci 80–125 A nu se pun pe un singur șir de panouri; pentru un circuit de baterie pornești de la curentul maxim continuu declarat de producătorul invertorului. O protecție supradimensionată lasă cablul neprotejat la suprasarcină.
Respectă marcajele de polaritate de pe carcasă și montează aparatul în interiorul unui tablou, nu direct în exterior. Verifică secțiunea maximă acceptată de borne înainte să comanzi cablul. Montajul se face de un electrician autorizat, cu circuitul scos de sub tensiune. Tabloul, cablurile și descărcătorul de supratensiune se cumpără separat.
Recomandări de completare
Pentru un circuit DC complet vă recomandăm: Tablou aparent 12 module IP65, Descărcător supratensiune 1000V DC, Bloc terminal de distribuție UKK250 250A, Set cabluri invertor–baterie 25 mm².
Siguranța DC 80A 1000V pleacă din Pitești în 24–48h. Dacă nu ești sigur ce calibru îți trebuie, sună înainte de comandă și verificăm împreună curenții circuitului.
