Descriere

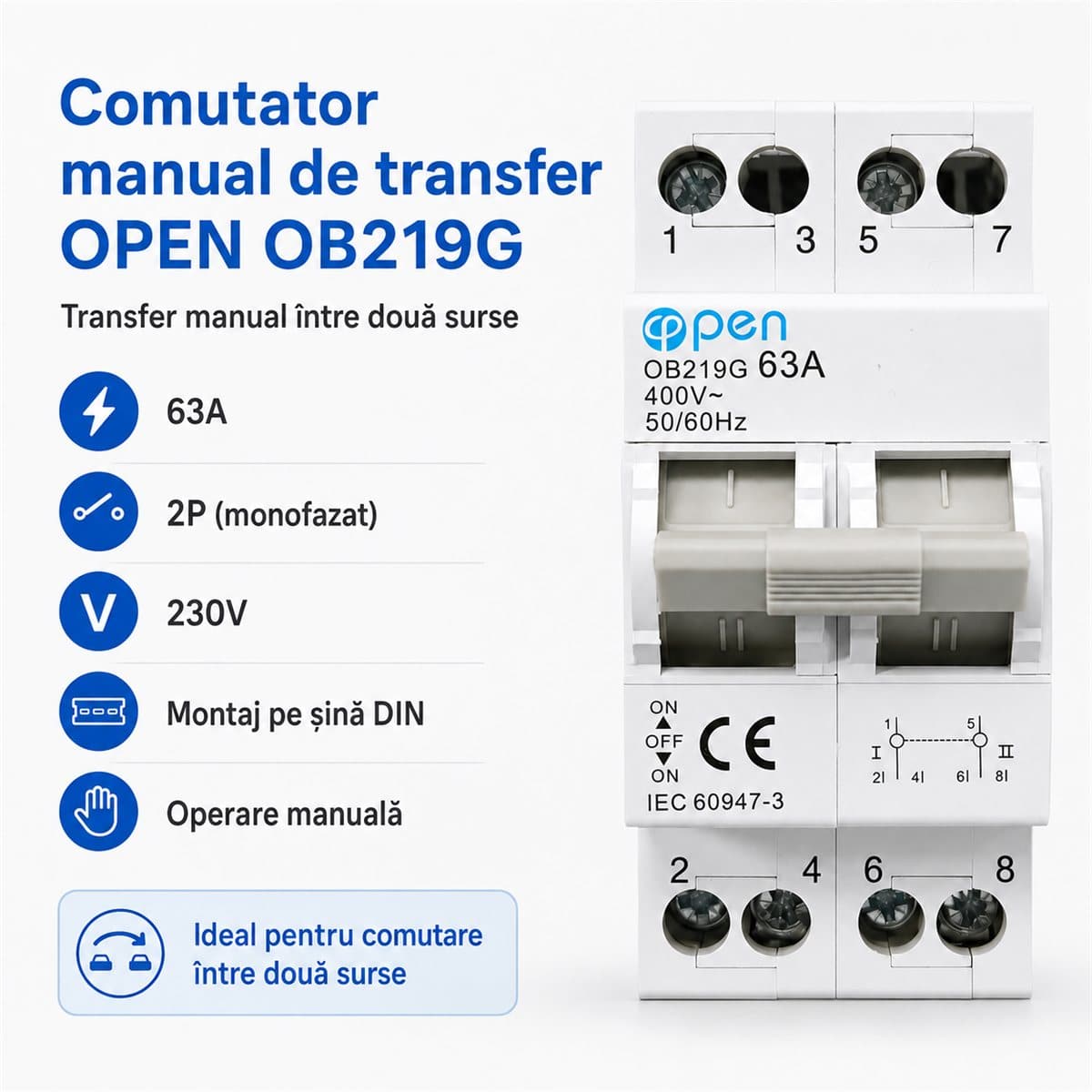

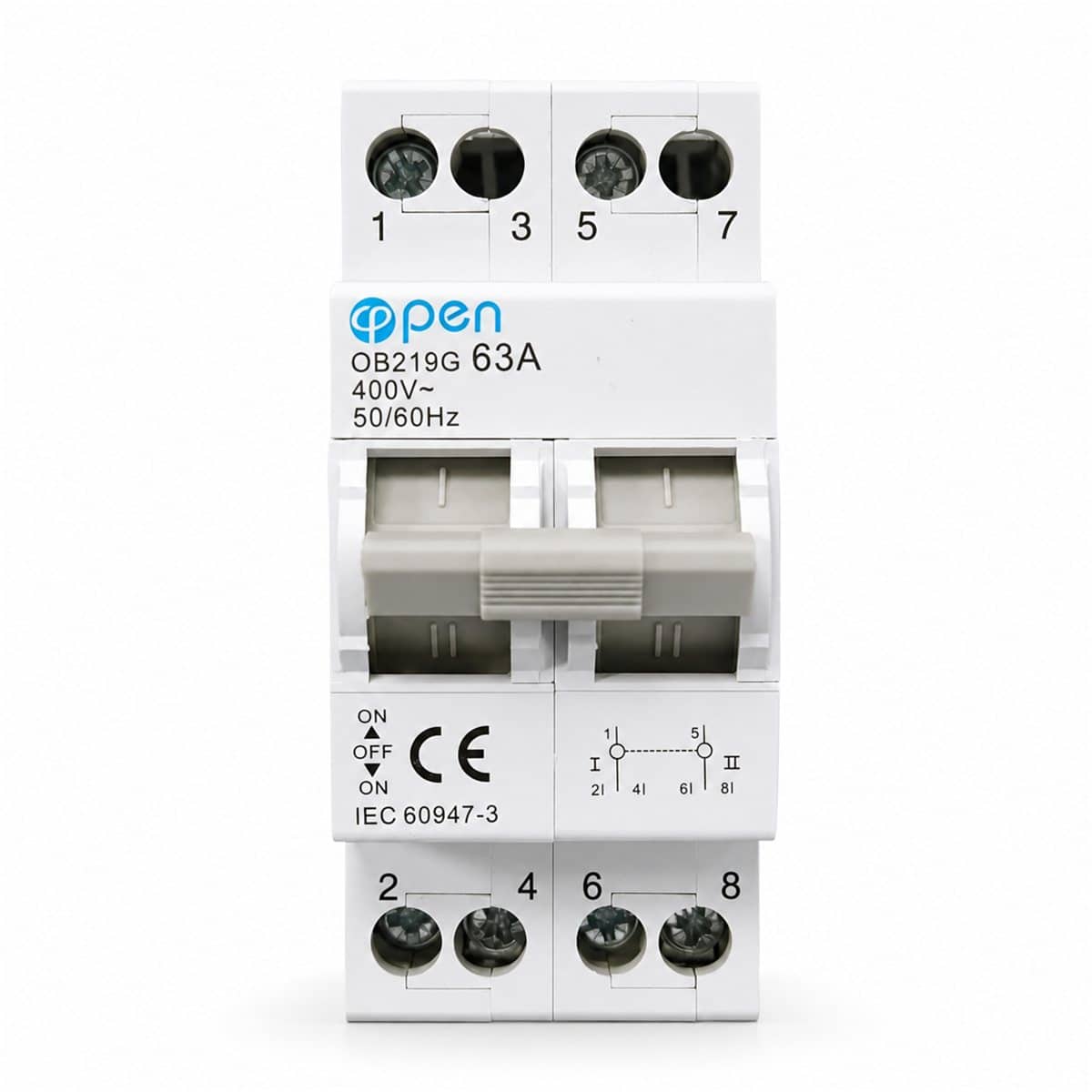

Comutatorul manual MTS 2P 63A (model Open OB219G) îți permite să alegi tu de pe ce sursă se alimentează consumatorul: poziția I pentru sursa 1, O pentru deconectat, II pentru sursa 2. E soluția simplă pentru o casă cu generator sau pentru trecerea consumului pe invertorul unui sistem autonom (fără rețea).
Poziția O din mijloc asigură separarea vizibilă a circuitului, utilă la lucrări în instalație.
Caracteristici cheie

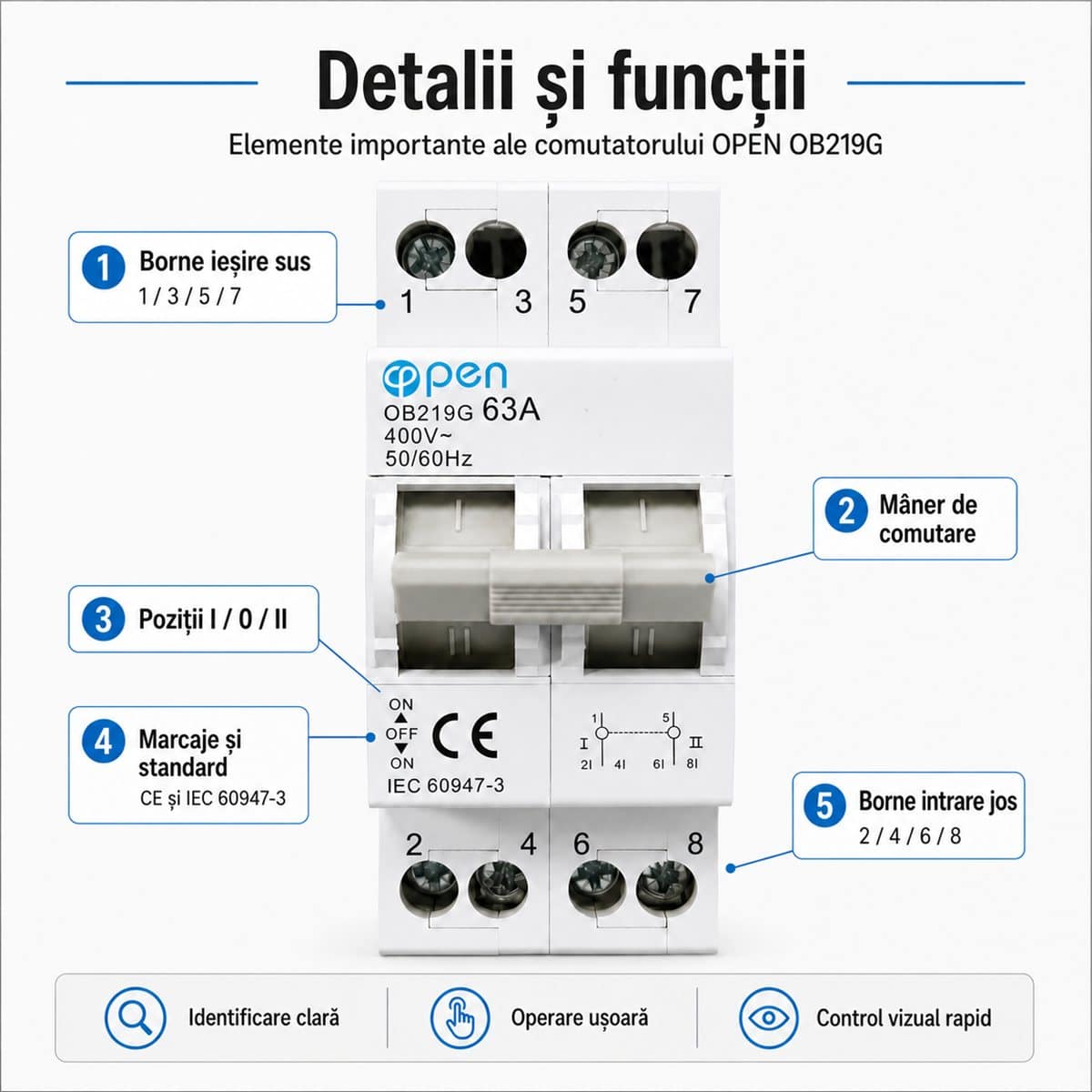

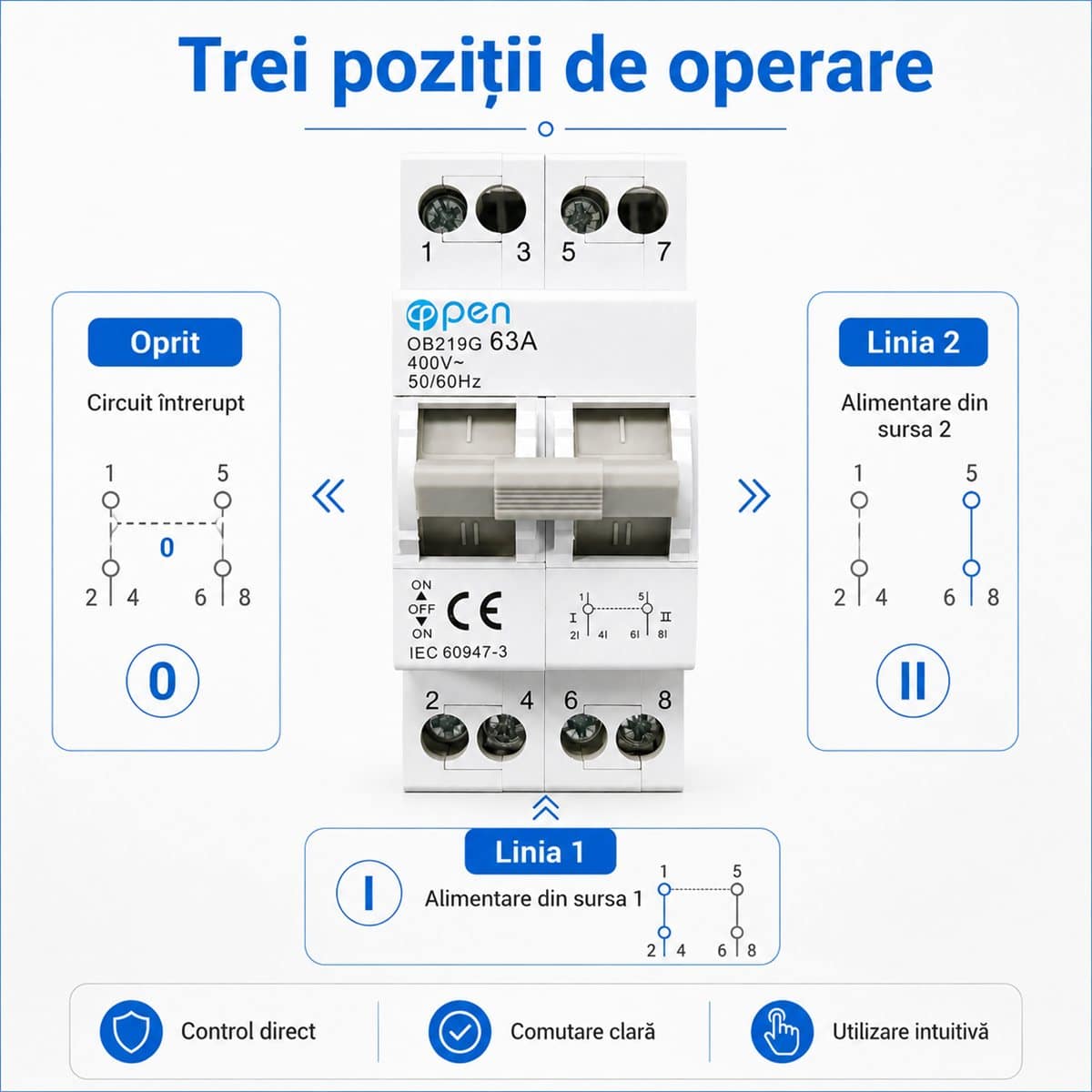

- Trei poziții I – O – II – sursa 1, deconectat, sursa 2
- 2 poli, 63 A – pentru circuite monofazate
- Separare vizibilă – poziția O deconectează complet
- Fără alimentare de comandă – acționare exclusiv manuală
- Montaj pe șină DIN – TH35, în tablou
- Garanție legală de conformitate: 24 luni – pentru persoane fizice; 12 luni pentru firme
Specificații tehnice
- Model: Open OB219G
- Producător: OPEN
- Curent nominal: 63 A
- Număr de poli: 2P
- Tensiune nominală: 230 / 400 V c.a.
- Frecvență: 50 / 60 Hz
- Categorie de utilizare: AC-22A
- Durată de viață: 8500 manevre mecanice, 1500 electrice
- Grad de protecție: IP20
- Temperatură de lucru: −5 °C … +40 °C
- Standard: EN IEC 60947-6-1:2023
- Declarație de conformitate UE: OP260910004
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Comutatorul nu protejează la suprasarcină sau scurtcircuit, așa că în amonte se montează siguranțe automate. Secțiunea conductorilor se alege după curentul nominal, conform normativului I7. Montajul se face de un electrician autorizat ANRE, cu instalația scoasă de sub tensiune.
Pașii de montaj:
- Montezi comutatorul pe șina DIN, cu instalația deconectată.

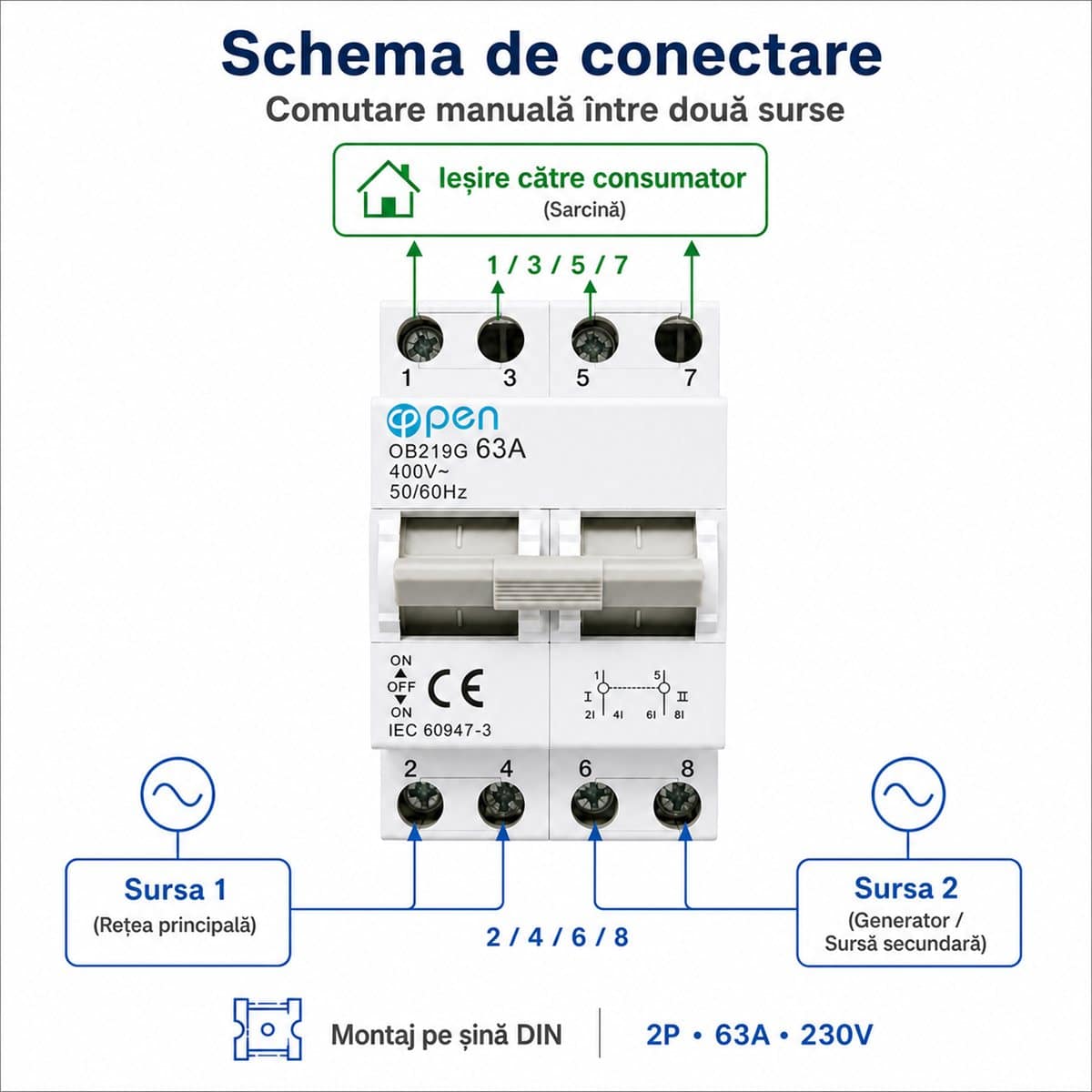

- Legi cele două surse la bornele de intrare și consumatorul la ieșire, conform marcajului.
- Strângi bornele la cuplul indicat pe aparat.
- La comutare, treci întotdeauna prin poziția O înainte de cealaltă sursă.
Manual sau automat: Comutatorul manual e potrivit când trecerea pe rezervă se face rar și o poți face tu: de exemplu, pornești generatorul la o pană de curent. Dacă vrei ca trecerea să se facă singură, fără să fii acasă, alege un comutator automat ATS.
Ca să funcționeze, mai ai nevoie de: siguranțe automate în amonte și un tablou cu șină DIN.
MTS-ul ca bypass la un sistem cu invertor hibrid
La sistemele cu baterie pe care le montăm, MTS-ul stă între ATS-ul 63 A și tabloul consumatorilor de backup. Pe poziția I, consumatorii sunt alimentați prin ATS, adică de invertor, cu trecere automată pe rețea. Pe poziția II, consumatorii trec direct pe rețea: așa poți opri invertorul și ATS-ul pentru service fără ca acei consumatori să rămână fără curent. Poziția O îi deconectează complet.
Întrebări frecvente
Cum folosesc MTS-ul ca bypass la invertor?
Legi ieșirea ATS-ului pe intrarea I, rețeaua pe intrarea II și consumatorii de backup la ieșire. În funcționare normală stă pe I; la service treci pe II.
De ce trebuie să trec prin poziția O?
Ca cele două surse să nu fie legate niciodată una de alta. Comutatorul trece prin O la fiecare manevră între I și II.
MTS sau ATS?
ATS-ul comută singur, MTS-ul doar când îl muți tu. La un generator pornit manual ajunge MTS-ul; la un sistem cu baterie le punem pe amândouă: ATS pentru comutarea automată, MTS ca bypass.
Ce protecții pun?
Siguranțe automate în amonte, pe fiecare sursă: MTS-ul nu protejează la suprasarcină sau scurtcircuit.
Am un sistem trifazat. Ce comutator folosesc?
Comutatorul manual MTS trifazat de 63 A, împreună cu ATS-ul 4P de 63 A.
Recomandări de completare
Pentru montaj complet vă recomandăm: comutator automat ATS 63A, tablou aparent 8 module, releu de protecție la tensiune 63A.
Produsul pleacă din Pitești în 24–48h. Garanție legală de conformitate: 24 luni pentru persoane fizice și 12 luni pentru firme.
