Descriere

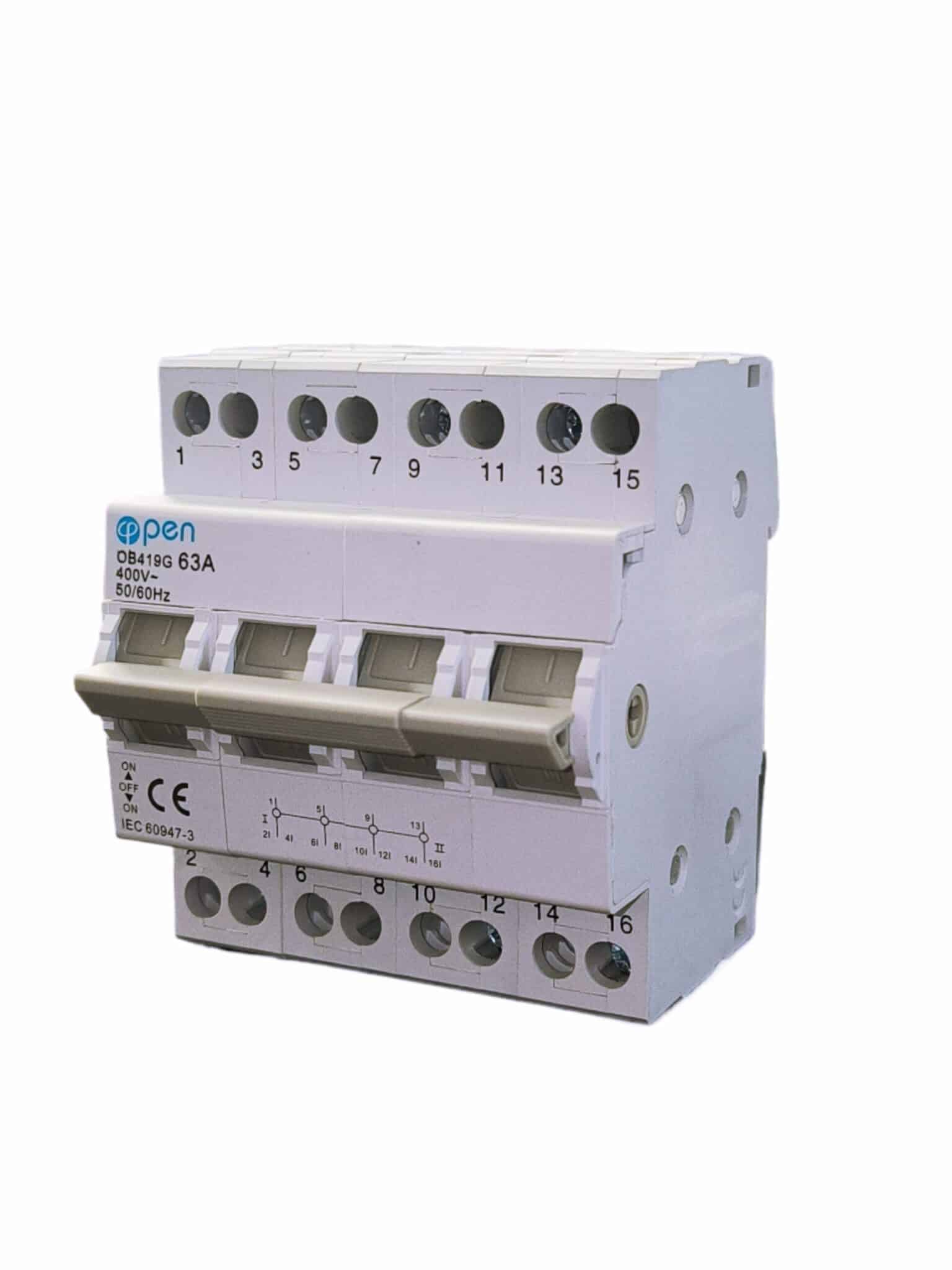

Un comutator manual trifazat 63A, 4 poli (model Open OB419G), îți permite să alegi de pe ce sursă se alimentează o instalație trifazată: poziția I pentru sursa 1, O pentru deconectat, II pentru sursa 2. Este varianta simplă pentru un generator trifazat, un invertor cu ieșire de rezervă sau o a doua alimentare.
Poziția O din mijloc asigură separarea circuitului pe toate cele patru căi, inclusiv nulul, utilă la lucrări în instalație.
Caracteristici cheie
- Trei poziții I – O – II – sursa 1, deconectat, sursa 2
- 4 poli, 63 A – pentru circuite trifazate cu nul comutat
- Trecere obligatorie prin O – cele două surse nu ajung niciodată legate împreună
- Fără alimentare de comandă – acționare exclusiv manuală, nimic de reglat
- Categorie AC-22A – comutare sub sarcină mixtă rezistiv-inductivă moderată
- Montaj pe șină DIN – se montează în tabloul existent
Specificații tehnice
- Model: Open OB419G
- Producător: OPEN
- Curent nominal: 63 A
- Număr de poli: 4P
- Tensiune nominală: 230 / 400 V c.a.
- Categorie de utilizare: AC-22A
- Poziții: I – O – II
- Durată de viață: 8500 manevre mecanice, 1500 electrice
- Grad de protecție: IP20
- Temperatură de lucru: −5 °C … +40 °C
- Montaj: șină DIN
- Standard (marcaj pe produs): IEC 60947-3
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Comutatorul nu protejează la suprasarcină sau scurtcircuit, așa că în amonte se montează câte o siguranță automată 4P de 63 A pe fiecare sursă. Respectă aceeași succesiune a fazelor pe ambele surse, altfel motoarele trifazate se rotesc invers după comutare. Secțiunea conductorilor se alege după curentul nominal, conform normativului I7.
Pașii de montaj: fixezi comutatorul pe șina DIN cu instalația deconectată, legi cele două surse la bornele de intrare și consumatorul la ieșire, strângi ferm bornele și faci o probă de comutare. La fiecare comutare treci prin poziția O și aștepți oprirea consumatorilor mari.
Comutatorul manual e potrivit când trecerea pe rezervă se face rar și o poți face tu. Dacă vrei ca trecerea să se facă singură, alege un comutator automat ATS trifazat. Verifică anual strângerea bornelor; dacă maneta nu se mai fixează ferm în poziție, înlocuiește aparatul. Montajul se face de un electrician autorizat ANRE.
Recomandări de completare
Pentru montaj complet vă recomandăm: Siguranță automată WiFi 4P (3P+N) 63A, câte una pe fiecare sursă, Releu trifazic 63A protecție tensiune, Tablou electric aparent 18 module IP65.
Comutatorul manual trifazat 63A pleacă din Pitești în 24–48h. Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme.
