Descriere

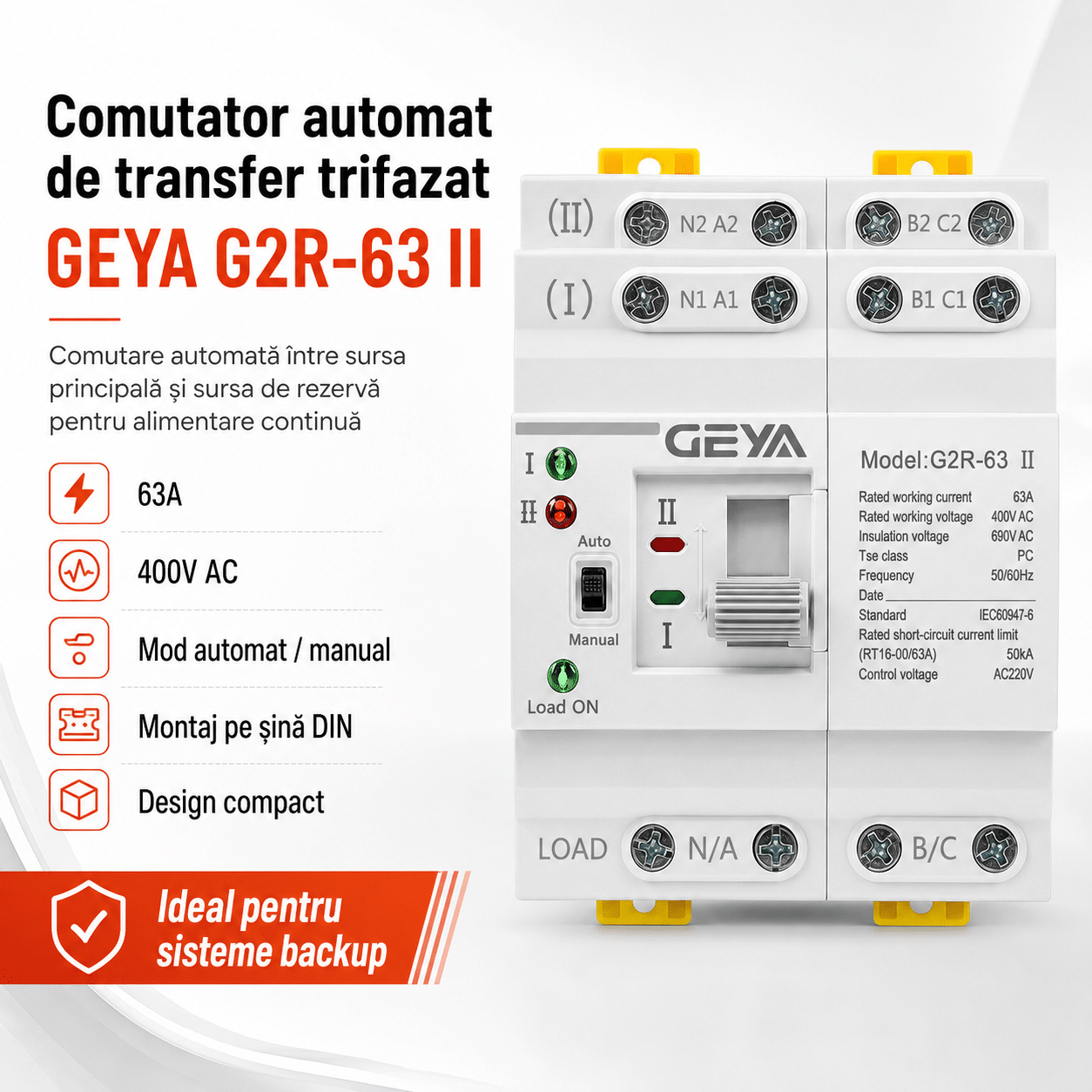

Comutatorul automat ATS 4P 63A (model GEYA G2R-63) mută singur alimentarea consumatorului de pe sursa principală pe cea de rezervă când rețeaua cade, și înapoi când revine. Sursa de rezervă poate fi un generator, a doua rețea sau o instalație fotovoltaică cu stocare.

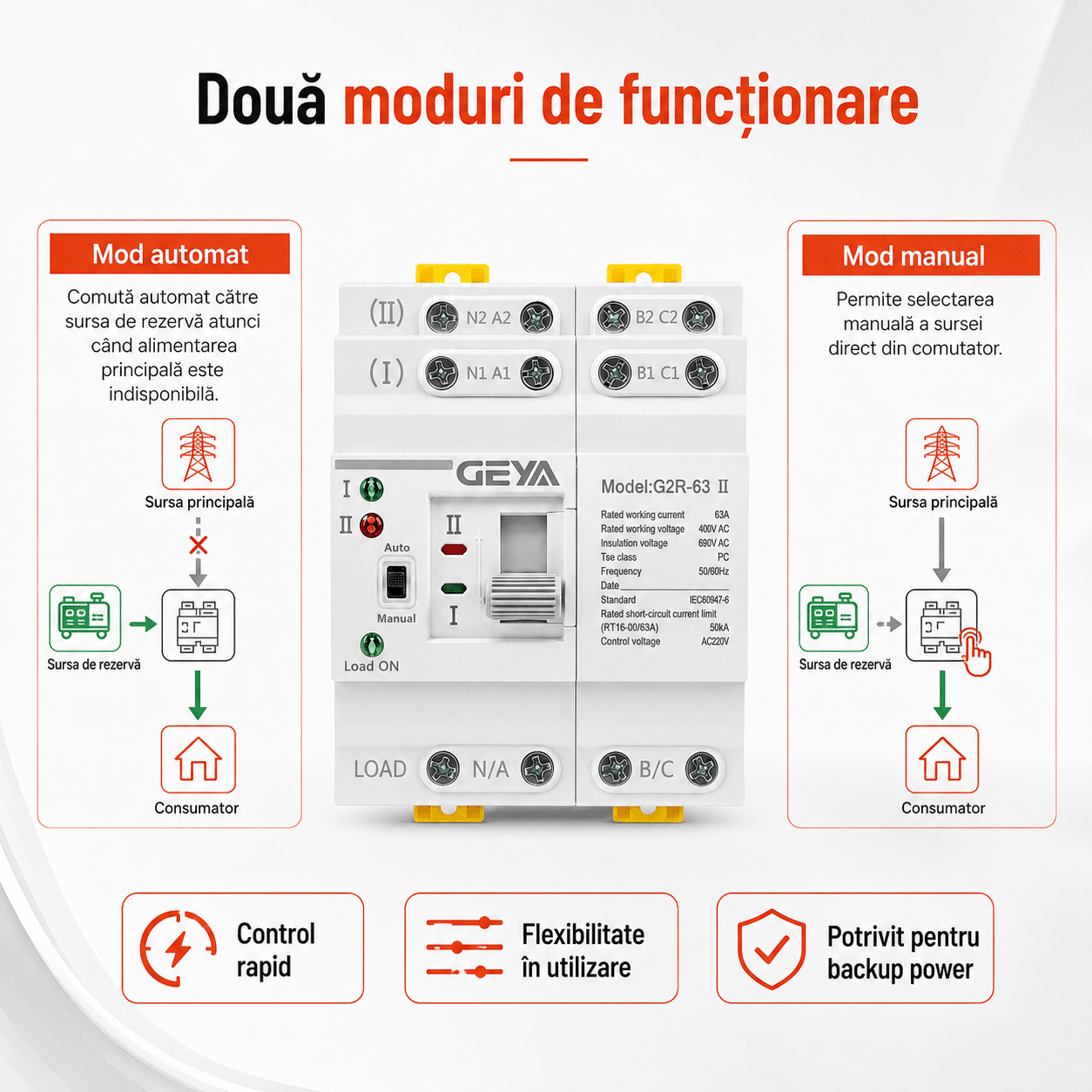

Comutarea durează sub 50 ms, iar selectorul frontal permite și trecerea în regim manual, de exemplu la lucrări de întreținere.

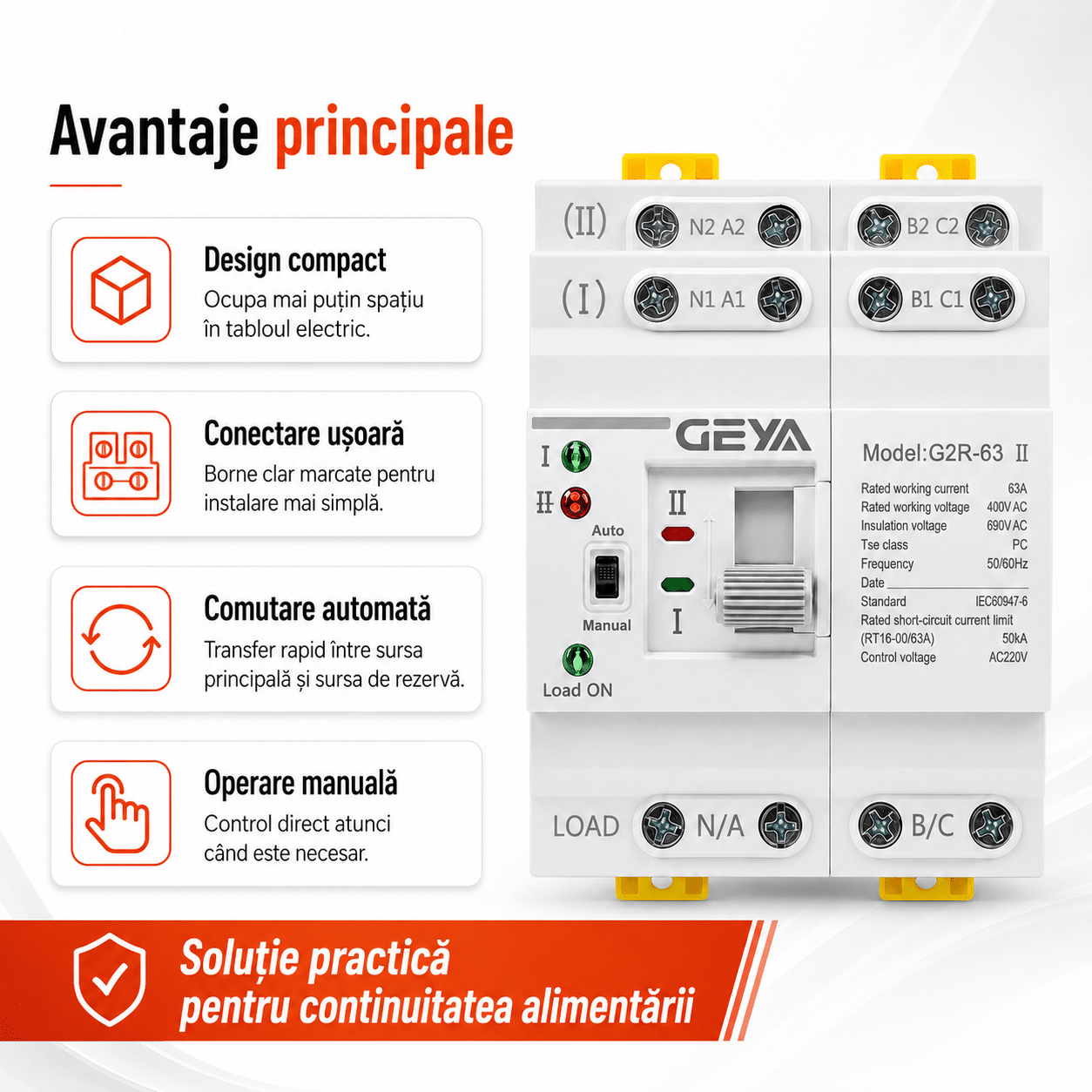

Caracteristici cheie
- Comutare automată sub 50 ms – consumatorii nu observă trecerea pe rezervă
- 4 poli, până la 63 A – pentru alimentări trifazate
- Revenire automată – se întoarce singur pe sursa principală
- Regim manual din selector – pentru întreținere și teste
- Montaj pe șină DIN – vertical sau orizontal în tablou
- Garanție legală de conformitate: 24 luni – pentru persoane fizice; 12 luni pentru firme
Specificații tehnice

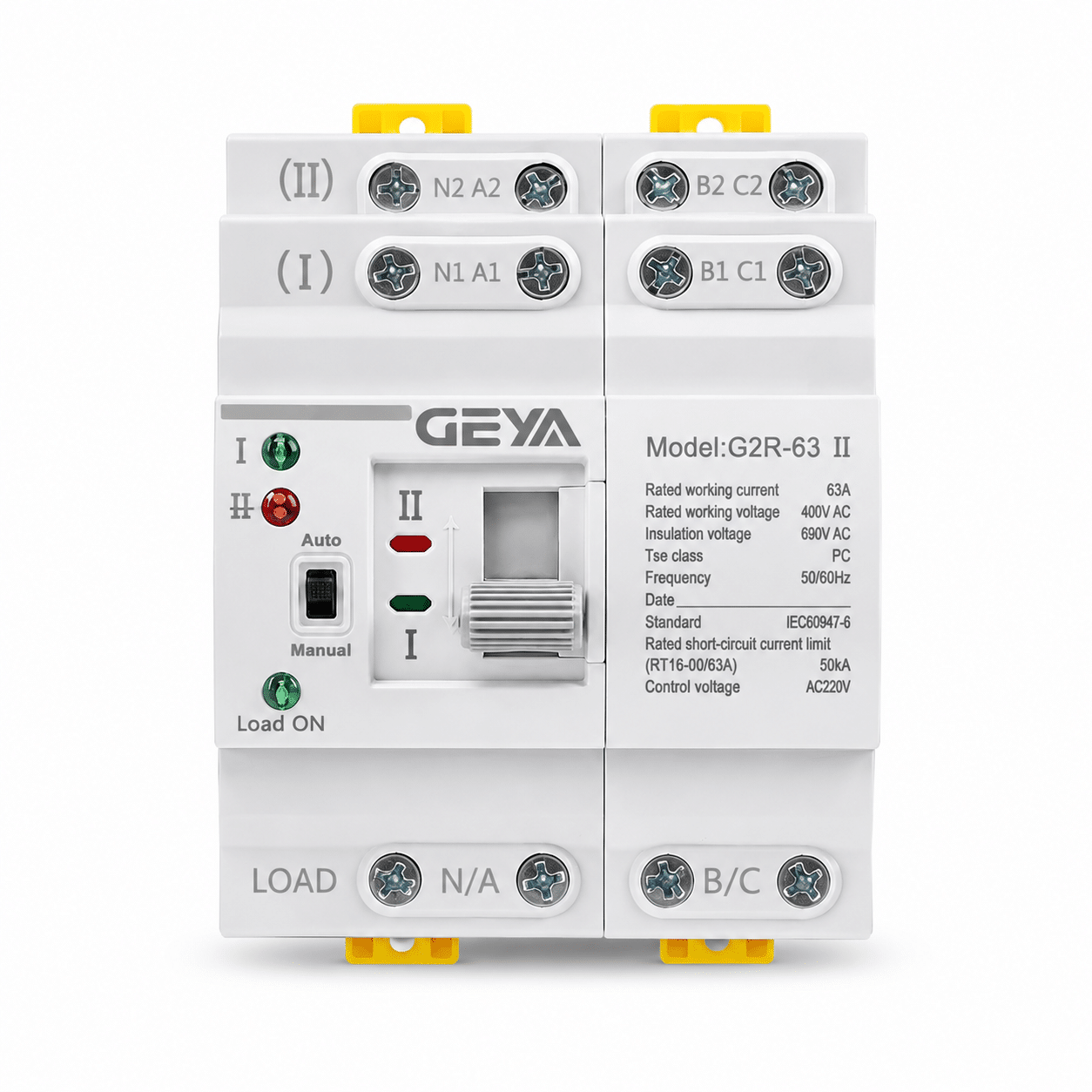

- Model: GEYA G2R-63, 4P
- Producător: GEYA
- Curent nominal: 63 A
- Tensiune nominală de lucru: 400 V c.a. (trifazat)
- Tensiune de comandă Us: AC 220 V, 50 Hz
- Tensiune de izolație Ui: 690 V
- Tensiune de ținere la impuls Uimp: 8 kV
- Clasă ATS: PC (fără capacitate de rupere la scurtcircuit)
- Categorie de utilizare: AC-31B
- Timp de comutare: sub 50 ms
- Durată de viață: 8000 manevre mecanice, 1500 electrice
- Grad de protecție: IP30
- Temperatură de lucru: −5 °C … +40 °C
- Standarde: EN IEC 60947-1, EN IEC 60947-6-1
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Aparatul are clasa PC: comută și suportă curentul de sarcină, dar nu întrerupe un scurtcircuit. De aceea, în amonte se montează obligatoriu protecție la scurtcircuit pe fiecare sursă. Montajul se face de un electrician autorizat ANRE, cu instalația scoasă de sub tensiune.
Pașii de montaj:
- Fixezi comutatorul pe șina DIN și verifici că ambele surse sunt deconectate.

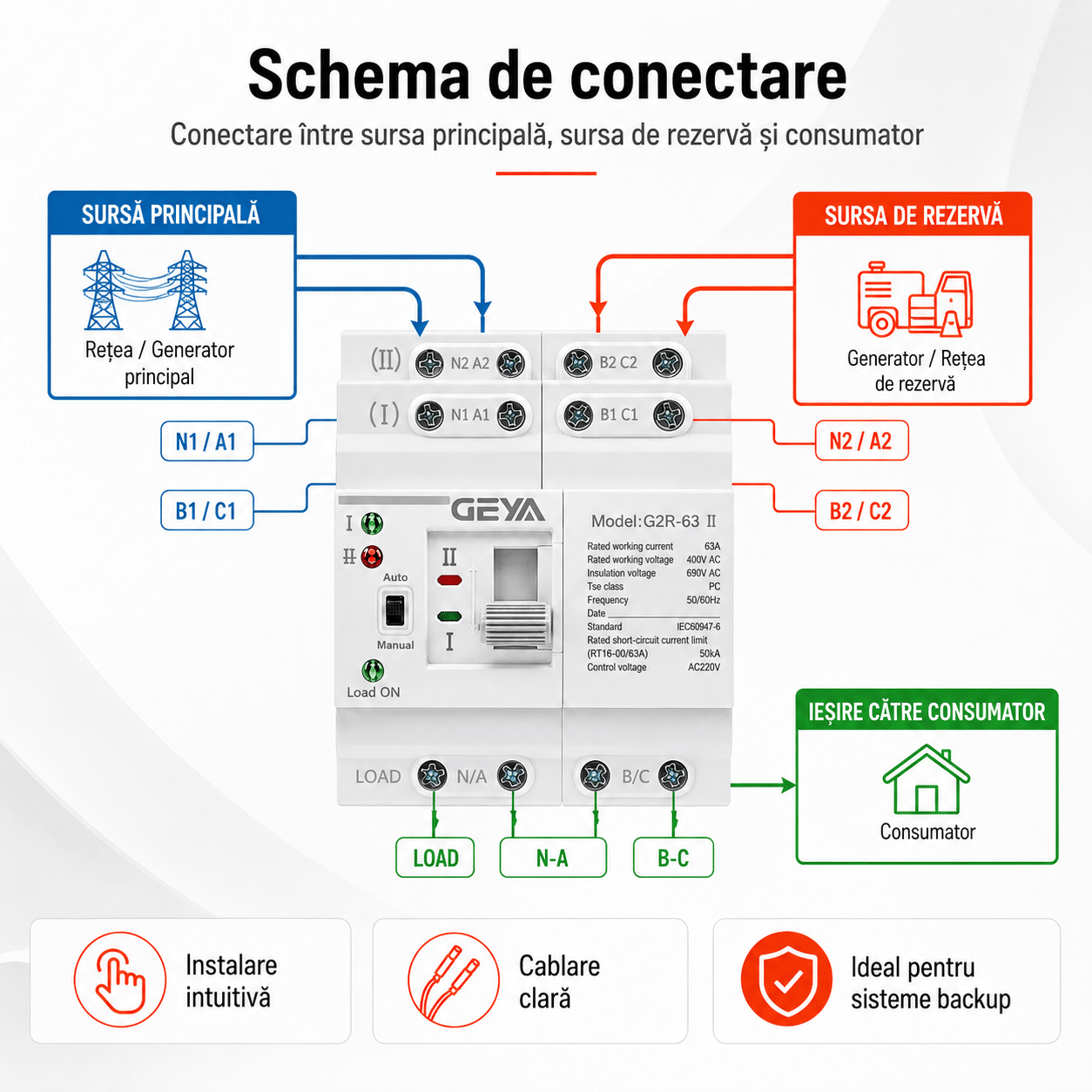

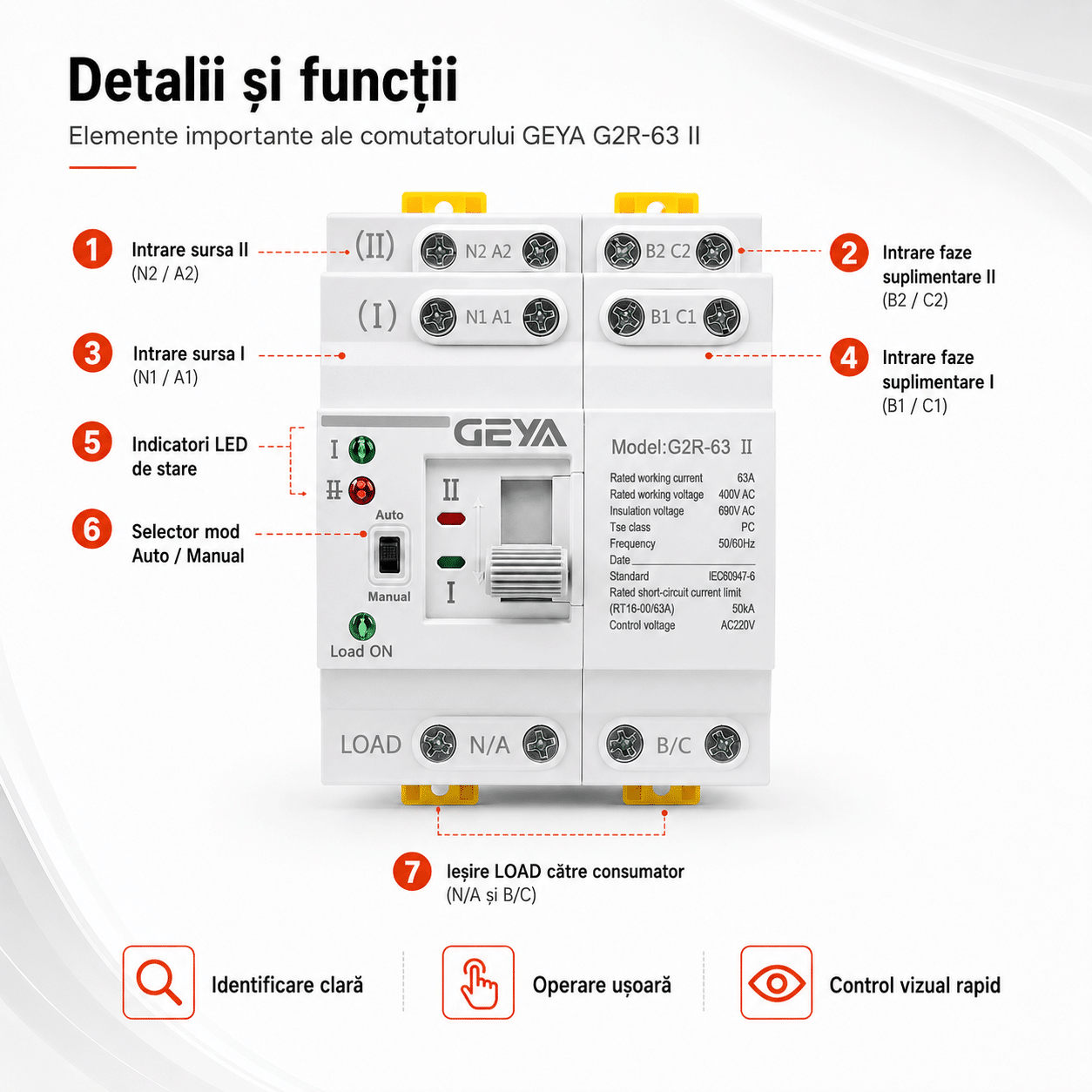

- Legi sursa principală pe intrarea I și sursa de rezervă pe intrarea II, cu aceeași succesiune a fazelor și cu nulul pe borna lui.
- Legi consumatorul la ieșire și pui selectorul pe „Manual”.
- Alimentezi sursa principală, treci pe „Automat” și testezi comutarea deconectând controlat sursa principală.

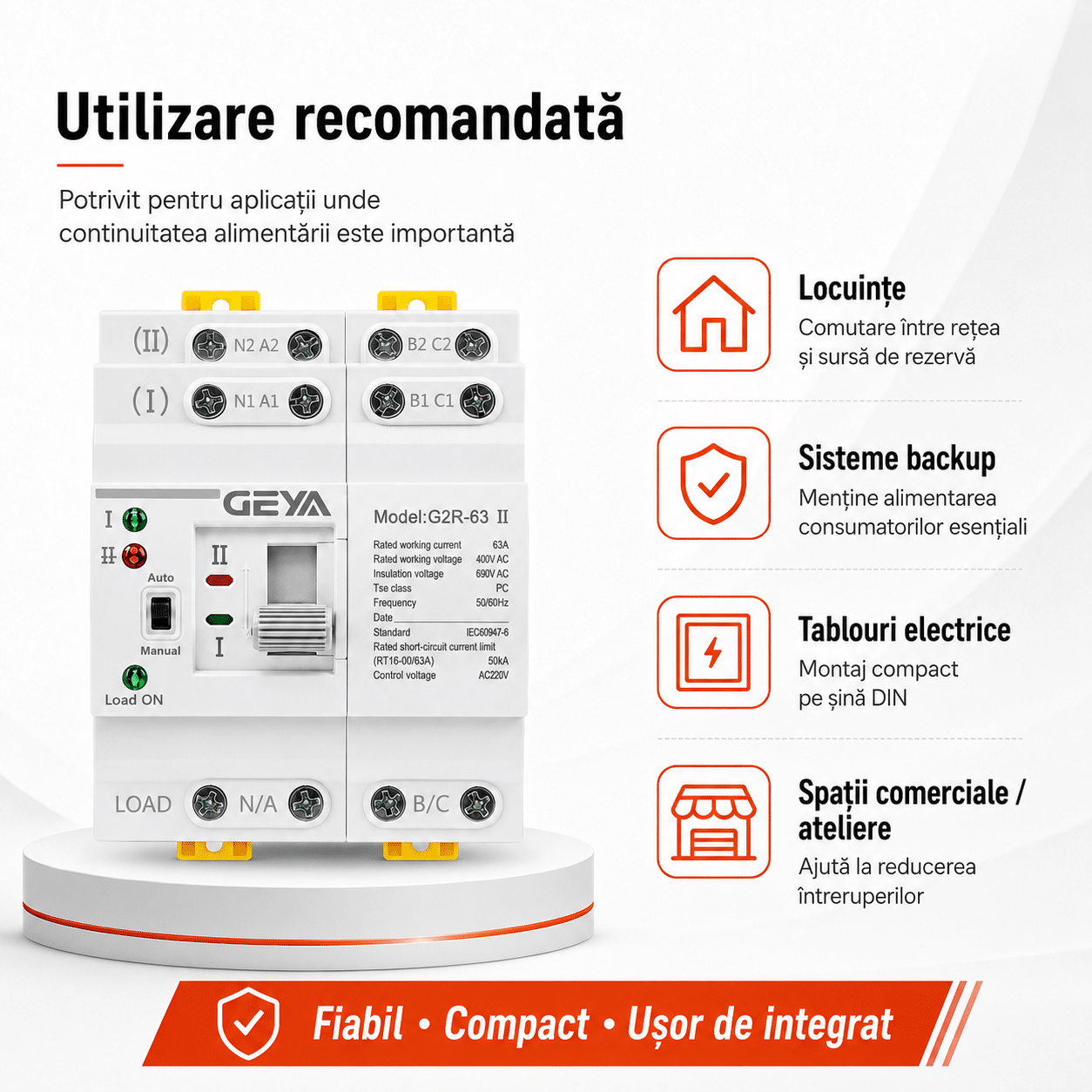

Când alegi un ATS: ATS-ul se potrivește oriunde vrei ca o întrerupere de rețea să nu oprească alimentarea: casă cu generator, pompă de căldură, sistem fotovoltaic cu baterii care trebuie să preia consumul. Dacă preferi să decizi tu momentul trecerii pe rezervă, un comutator manual (MTS) e o variantă mai simplă și mai ieftină.
Curentul ATS-ului se alege după siguranța generală a consumatorului: la un branșament de 3 × 32 A, un ATS de 63 A lasă rezervă suficientă.
Ca să funcționeze, mai ai nevoie de: protecție la scurtcircuit în amonte pe fiecare sursă și un tablou cu șină DIN.
Cum legi ATS-ul trifazat la un invertor hibrid
Schema e aceeași ca la monofazat, pe 4 poli (trei faze și nulul), cu un invertor hibrid trifazat, de exemplu Solis de 12 kW. Ieșirea de backup a invertorului intră pe intrarea I, prioritară, iar rețeaua pe intrarea II. Consumatorii de backup stau pe invertor; dacă ieșirea invertorului dispare, ATS-ul îi trece singur pe rețea și îi readuce când invertorul repornește. Păstrează aceeași succesiune a fazelor pe ambele surse.
Pentru service punem după ATS un comutator manual MTS trifazat 63 A: pe poziția II consumatorii trec direct pe rețea.
La un generator legarea e cea din pașii de mai sus: rețeaua pe intrarea I, generatorul pe intrarea II. Ce alte protecții se pun la un sistem cu baterie găsești în ghidul despre protecțiile sistemului fotovoltaic.
Întrebări frecvente
Ce sursă leg pe intrarea I și ce pe intrarea II?
La un invertor hibrid trifazat: pe I ieșirea de backup a invertorului (sursa prioritară), pe II rețeaua. La un generator: rețeaua ca sursă principală, generatorul ca rezervă.
De ce trebuie păstrată succesiunea fazelor?
Ca motoarele trifazate (pompe, compresoare) să se rotească în același sens indiferent de sursă. Fazele L1, L2, L3 se leagă în aceeași ordine pe ambele intrări.
Îmi trebuie și un comutator manual?
Îl recomandăm ca bypass pentru service: MTS-ul trifazat de 63 A, pus după ATS.
Ce protecții pun pe intrări?
O siguranță automată pe fiecare intrare, pe 4 poli. ATS-ul e de clasă PC: comută curentul de sarcină, dar nu întrerupe un scurtcircuit.
Pentru ce branșament e potrivit?
Pentru un branșament trifazat de 3 × 32 A sau 3 × 40 A, ATS-ul de 63 A lasă rezervă suficientă.
Recomandări de completare
Pentru montaj complet vă recomandăm: comutator manual MTS trifazat 63A, tablou aparent 8 module, siguranță automată 63A 4P (3P+N).
Produsul pleacă din Pitești în 24–48h. Spune-ne ce surse vrei să legi și îți recomandăm protecțiile potrivite. Garanție legală de conformitate: 24 luni pentru persoane fizice și 12 luni pentru firme.
