Descriere

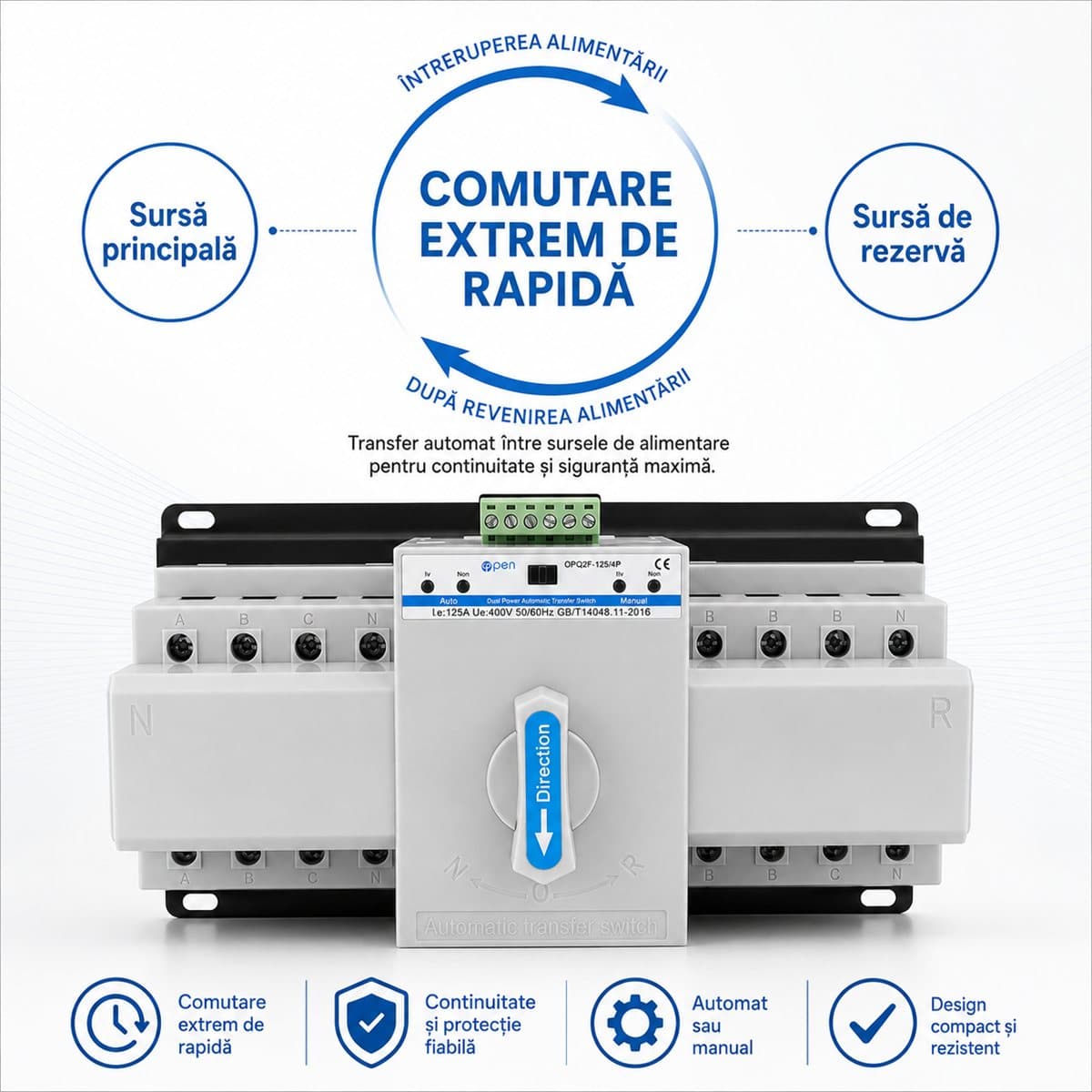

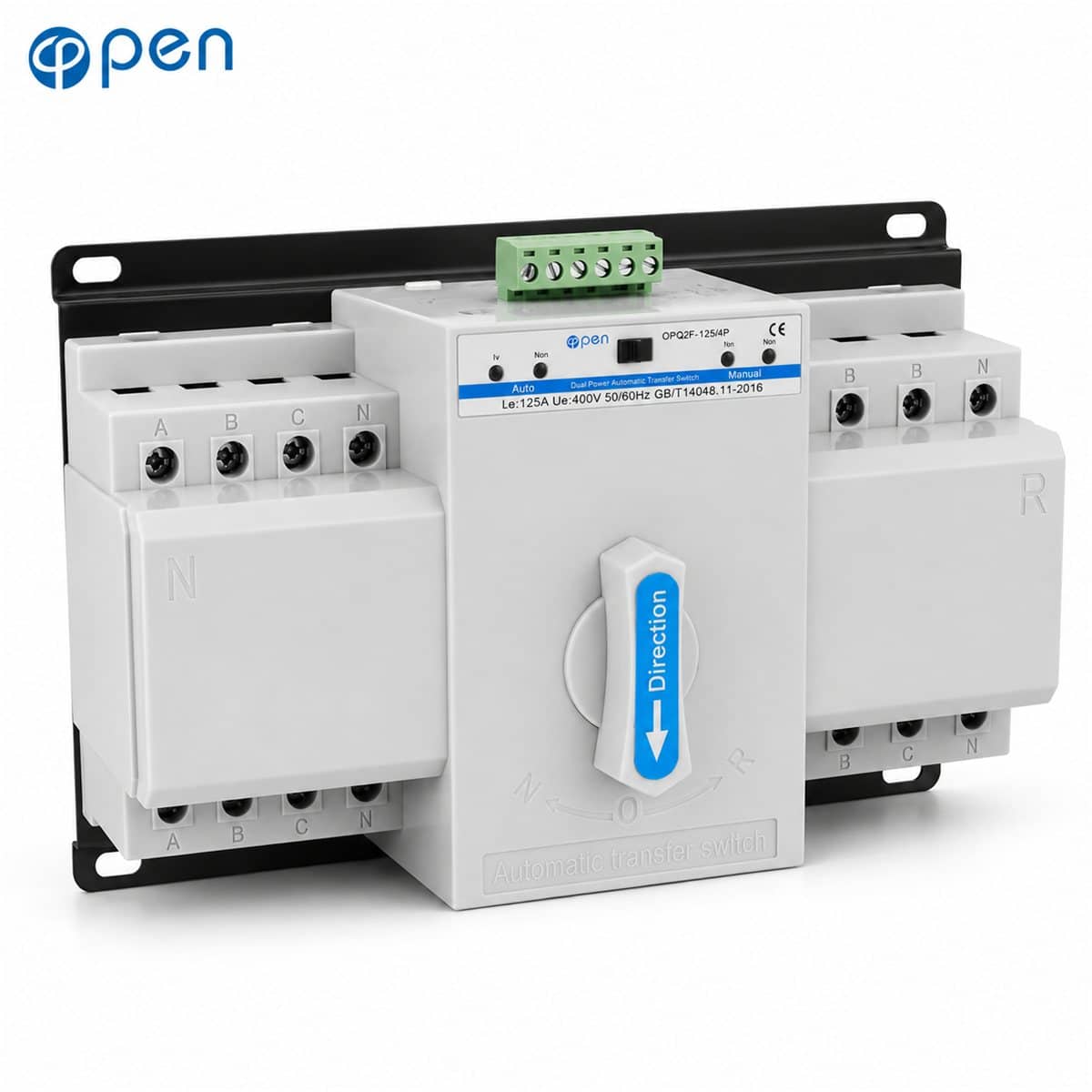

Comutatorul automat ATS 4P 125A (model Open OPQ2F-125/4P) trece alimentarea de pe sursa principală pe cea de rezervă când rețeaua dispare, și înapoi când revine. E făcut pentru consumuri mari: clădiri comerciale, ateliere, instalații cu generator sau stocare.
La nevoie, selectorul frontal permite comutarea manuală, iar led-urile arată pe ce sursă există tensiune.

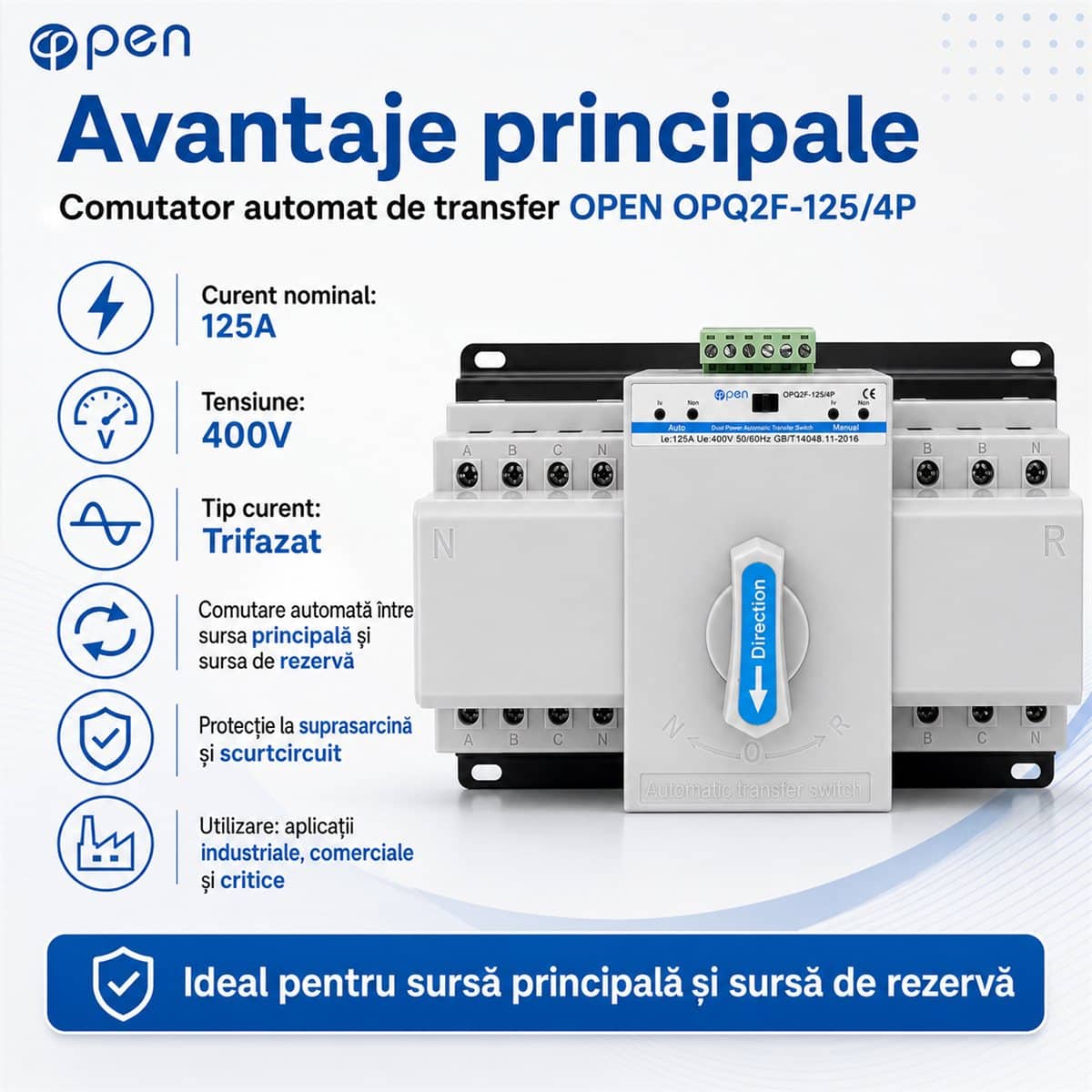

Caracteristici cheie
- Comutare automată în maximum 3 s – cu revenire automată pe sursa principală
- 4 poli, 125 A, 400 V – pentru alimentări trifazate mari
- Clasă CB – întreruptoare automate integrate, cu protecție la suprasarcină și scurtcircuit (5 kA)
- Led-uri de semnalizare – tensiune prezentă pe sursa principală și pe rezervă
- Regim manual – din selectorul frontal
- Garanție legală de conformitate: 24 luni – pentru persoane fizice; 12 luni pentru firme

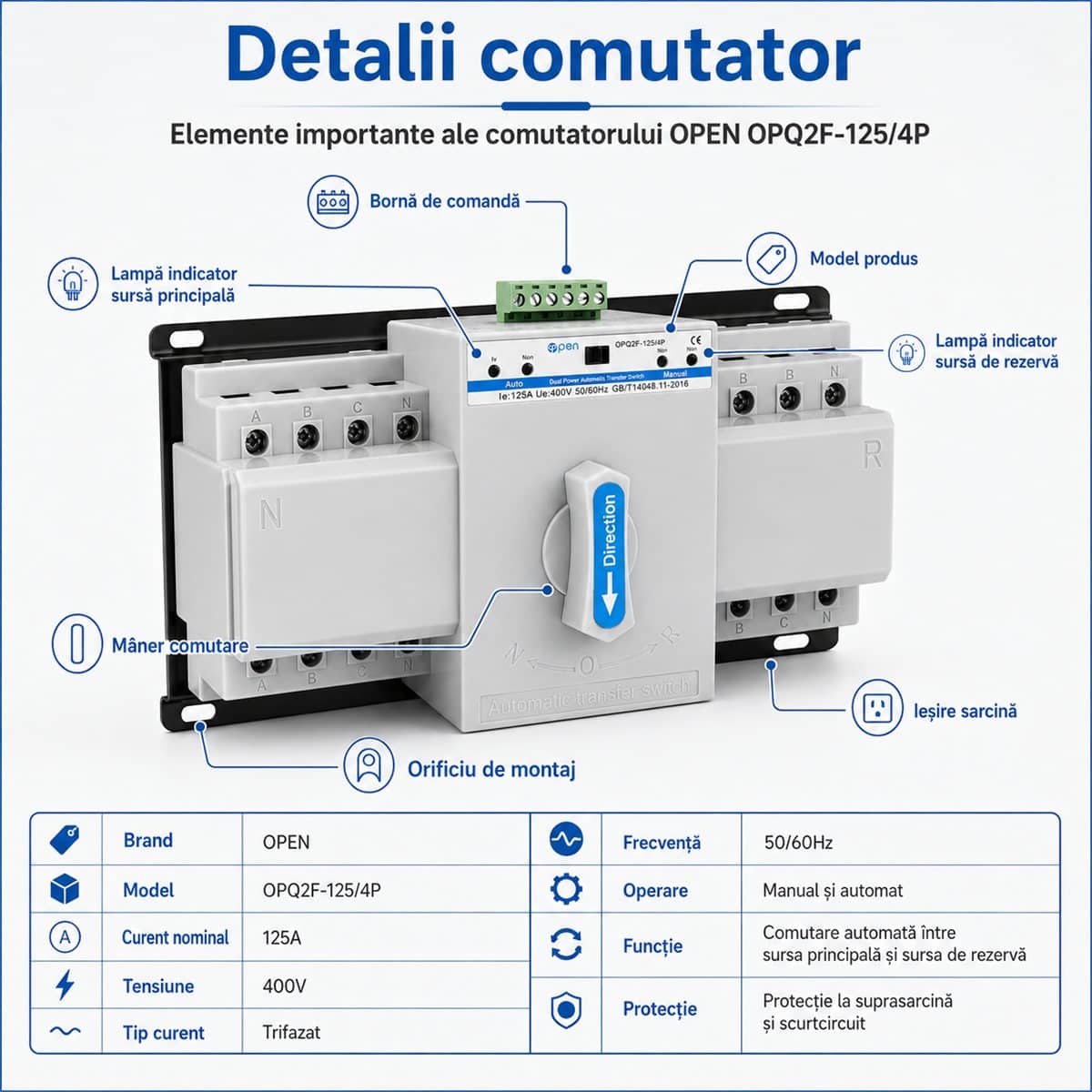

Specificații tehnice
- Model: Open OPQ2F-125/4P
- Producător: OPEN
- Curent nominal: 125 A
- Tensiune nominală: 400 V c.a.
- Tensiune de comandă: 230 V c.a.
- Frecvență: 50 / 60 Hz
- Clasă ATS: CB
- Categorie de utilizare: AC-33iB
- Timp de comutare: ≤ 3 s
- Grad de protecție: IP20
- Temperatură de lucru: −5 °C … +40 °C
- Standard: EN IEC 60947-6-1:2023
- Declarație de conformitate UE: OP260910004
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Aparatul are întreruptoare automate integrate, cu protecție la suprasarcină și scurtcircuit (capacitate de rupere 5 kA); în amonte se montează totuși o siguranță automată sau un întrerupător de putere dimensionat corespunzător, obligatoriu acolo unde curentul de scurtcircuit poate depăși 5 kA. Nulul se leagă obligatoriu pe borna N, pentru că inversarea lui cu o fază distruge aparatul. Montajul se face de un electrician autorizat ANRE, cu instalația scoasă de sub tensiune.
Pașii de montaj:
- Montezi comutatorul vertical, cu abatere de maximum 5°.

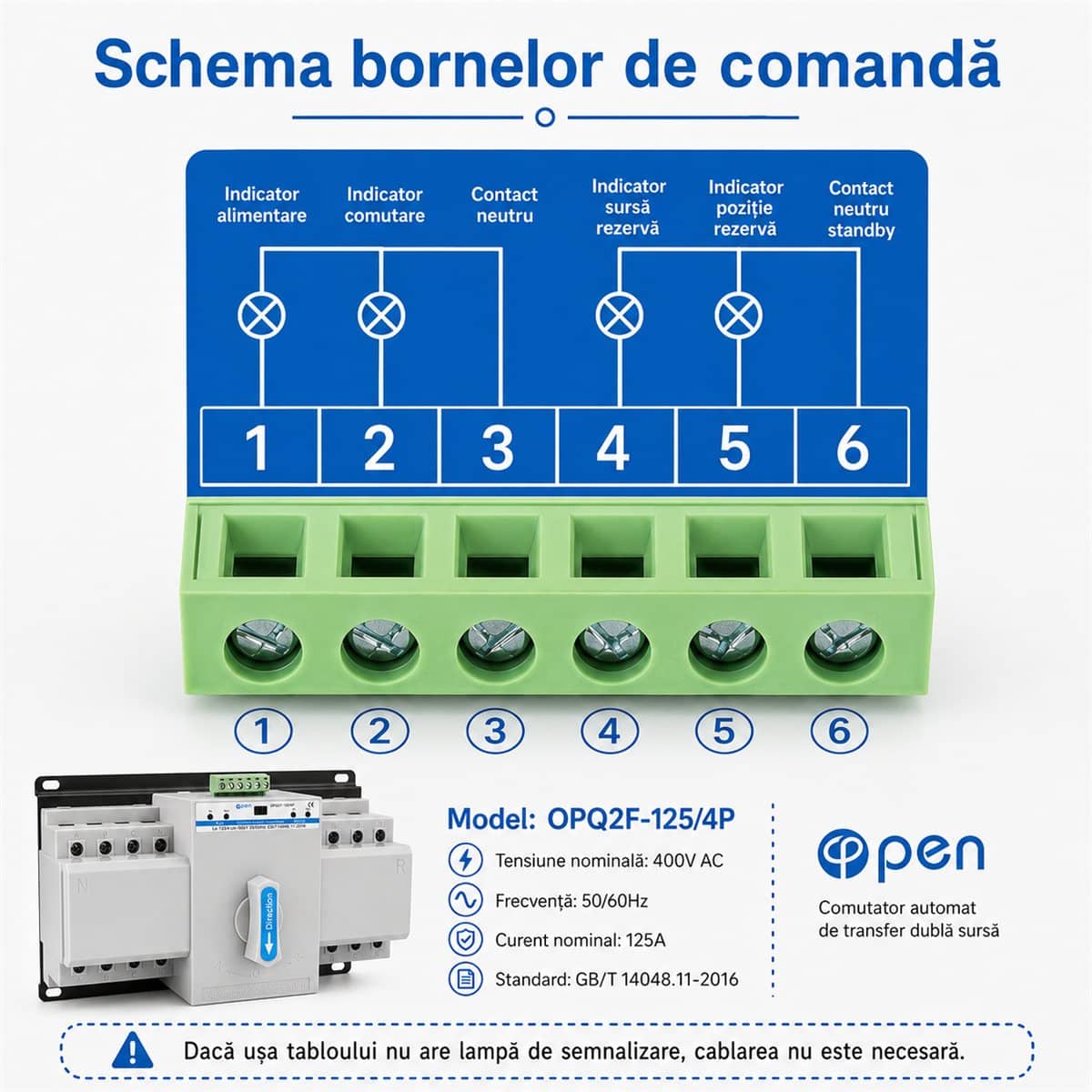

- Legi sursa principală la „Common power input” și rezerva la „Backup power input”, cu aceeași succesiune a fazelor.
- Legi consumatorul la „Load output” și pui selectorul pe „Manual”.
- Alimentezi, treci pe „Automat” și testezi comutarea. Verifici strângerea bornelor după prima săptămână.
Întreținere: Verifică anual strângerea bornelor, starea contactelor și funcționarea comutării. Înlocuiește aparatul dacă apar urme de supraîncălzire, decolorare a carcasei sau zgomot anormal la comutare.
Curăță carcasa doar cu o lavetă uscată, cu ambele surse deconectate, fără solvenți sau aer comprimat. Nu acționa maneta manuală în timpul unei comutări automate în curs.
Ca să funcționeze, mai ai nevoie de: siguranță automată sau întrerupător de putere în amonte și un tablou cu placă de montaj de cel puțin 225 × 135 mm.
Recomandări de completare
Pentru montaj complet vă recomandăm: descărcător de supratensiune trifazat 385 VAC, întrerupător AC 3P/4P dimensionat pentru 125 A, în amonte pe fiecare sursă.
