Descriere
Busbar 150A de la OPEN este bara de conexiune care strânge într-un singur punct legăturile dintre baterii, invertor, regulatorul solar și consumatorii DC, pe sisteme de 12, 24 sau 48 V. Fiecare cablu are punctul lui de prindere, iar bornele bateriei nu mai sunt încărcate cu câte trei-patru papuci suprapuși.

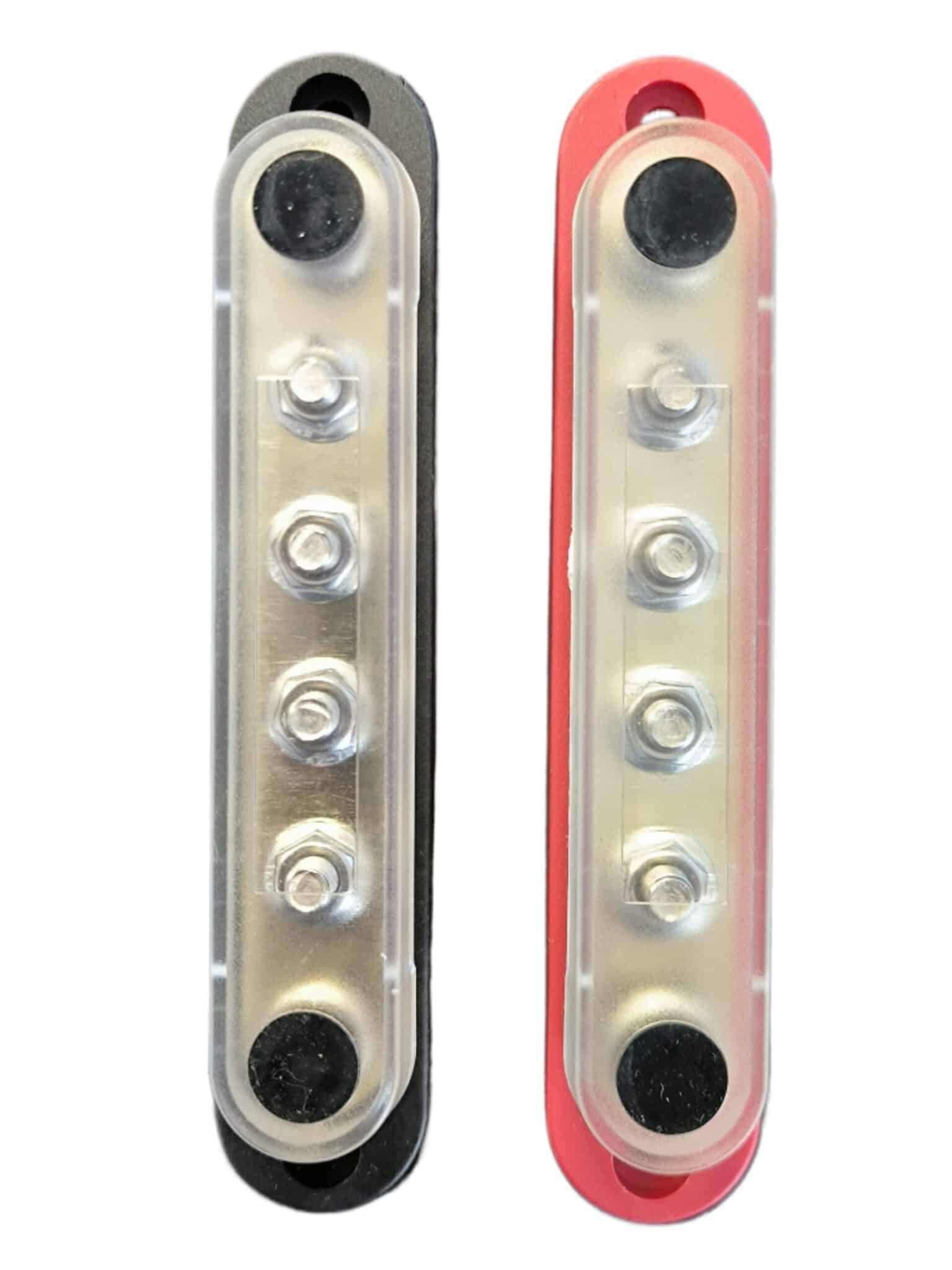

Setul conține 2 bare, una roșie pentru plus și una neagră pentru minus, fiecare cu 6 puncte de conectare, terminale M6 din inox A2 și platbandă de legătură din cupru. Se potrivește în sisteme mici și medii: rulote, bărci, sisteme autonome (fără rețea), dulapuri de baterii pentru invertoare de până la câțiva kilowați.
Caracteristici cheie
- 150 A curent nominal – potrivit pentru invertoare mici și medii și pentru circuite DC auxiliare
- Set plus + minus, 6 puncte pe bară – baterii, invertor, regulator și consumatori pe aceeași bară
- Terminale M6 din inox A2 – rezistente la coroziune, pentru papuci cu orificiu M6
- Platbandă din cupru – conexiune cu pierderi mici între puncte
- Montaj ordonat – legăturile se verifică și se refac ușor la întreținere
- 12, 24 sau 48 V – aceeași bară pentru tensiunile uzuale de baterie
Specificații tehnice
- Curent nominal: 150 A
- Tensiune de lucru: 12–48 V DC
- Conținut set: 2 bare (plus roșie, minus neagră)
- Puncte de conectare: 6 pe bară
- Terminale: M6, inox A2
- Platbandă de legătură: cupru
- Cod producător: BB150-T6M6
- Producător: OPEN
- Utilizare: sisteme fotovoltaice cu baterii, vehicule electrice, bărci, sisteme de baterii
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Cablurile se termină cu papuci din cupru cu orificiu M6, sertizați pe secțiunea potrivită. Papucii cu orificiu M8 sau M10 nu se strâng corect pe terminalele M6, deci verificați orificiul înainte de comandă. Secțiunea cablului se alege după curentul real și lungimea traseului.
Montați barele cu plusul separat de minus, iar pe plus puneți protecția (MCCB sau siguranță) dimensionată după curentul maxim al invertorului. Un invertor de 3 kW pe 24 V trage în jur de 125 A la sarcină maximă, aproape de limita barei; pentru curenți mai mari alegeți varianta de 300 A. Legați bateriile cu cabluri de aceeași lungime și strângeți ferm piulițele M6.
Recomandări de completare
Pentru montaj complet vă recomandăm: cablu sudură 50 mm² cupru, întrerupător MCCB 150A DC, presă hidraulică de sertizat 10–120 mm², tub termocontractabil 14 mm negru.
Termenul de livrare îl confirmăm la plasarea comenzii. Pentru întrebări de compatibilitate ne puteți scrie înainte de comandă.
