Descriere

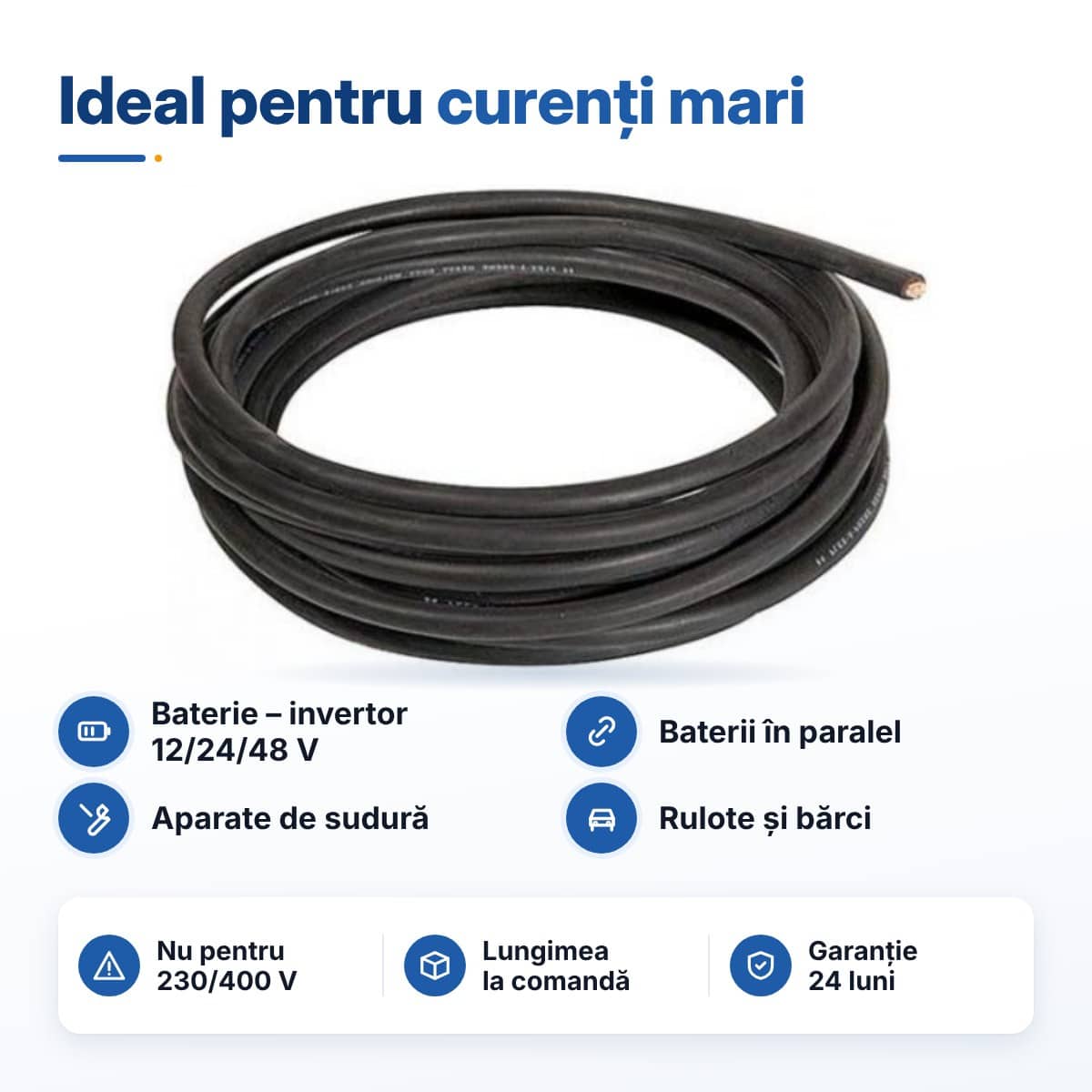

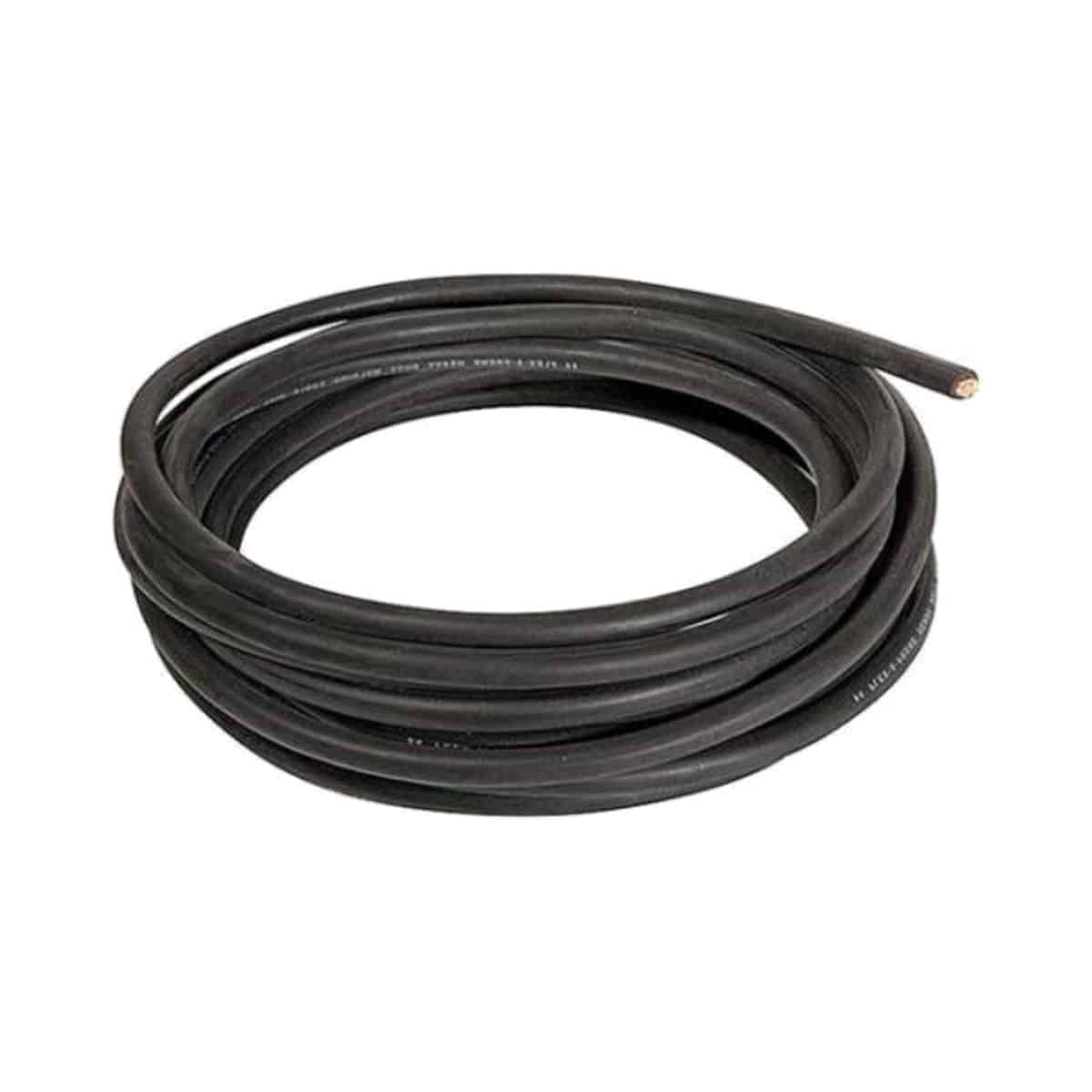

Acest cablu sudură 50 mm² de tip H01N2-D are conductor din cupru foarte flexibil și este potrivit pentru legăturile de curent mare dintre baterii și invertor, dintre baterii legate în paralel și pentru aparatele de sudură. Flexibilitatea lui ajută la pozarea în dulapuri de baterii și tablouri înghesuite.
Se vinde la metru, deci cumpărați exact lungimea de care aveți nevoie.

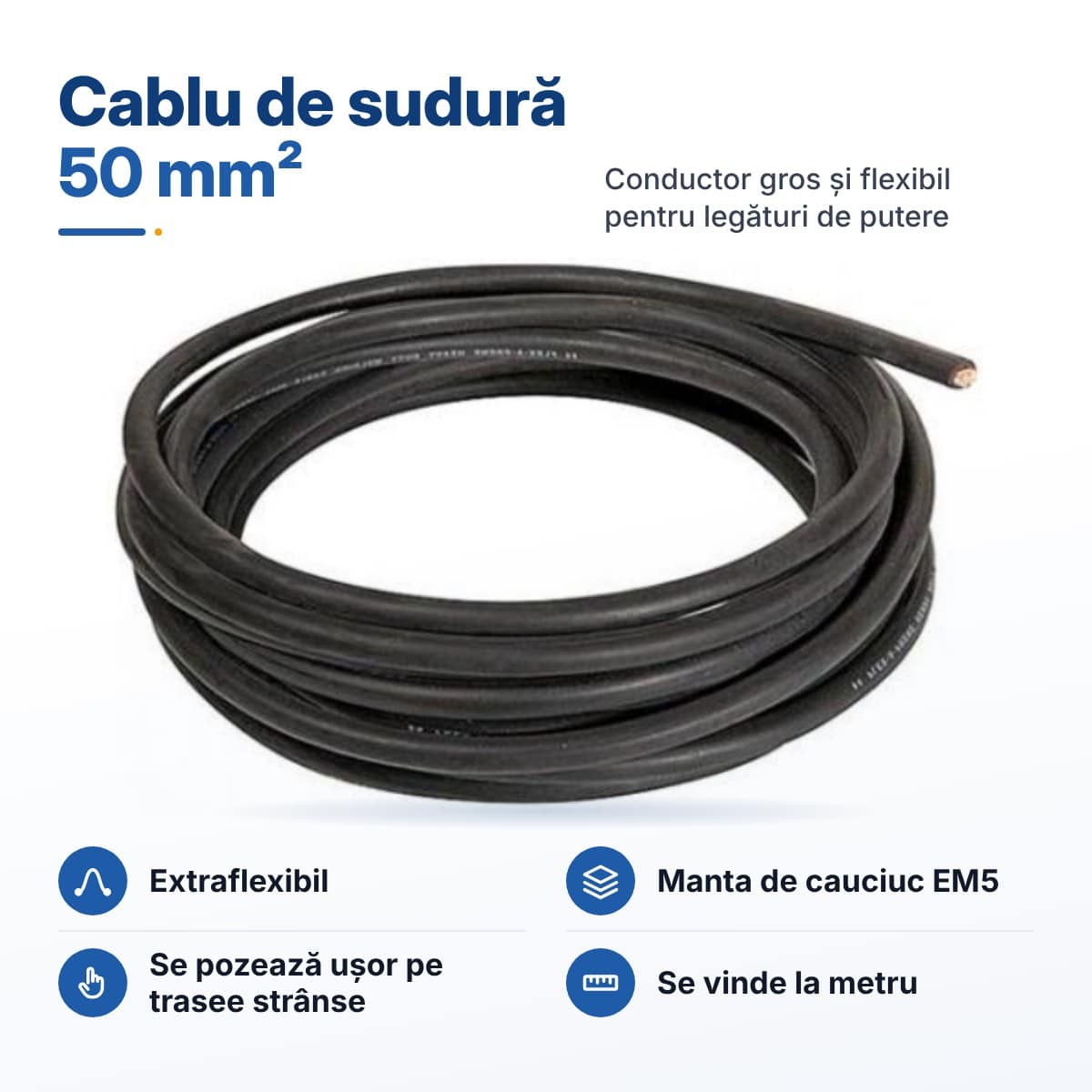

Caracteristici cheie
- Secțiune 50 mm² – pentru curenți mari pe trasee scurte

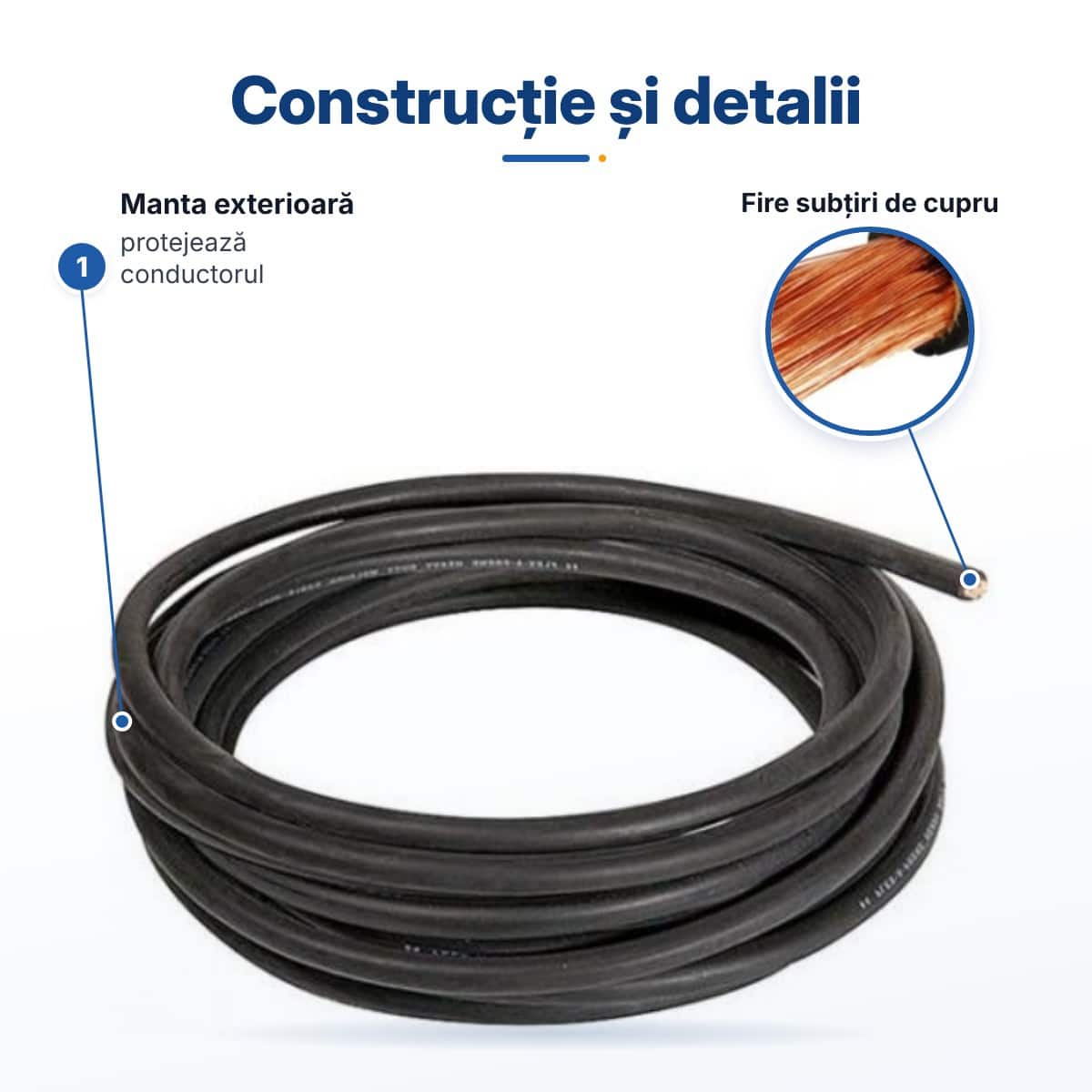

- Conductor din cupru foarte flexibil, cu fire subțiri – se pozează ușor pe trasee strânse
- Manta din cauciuc EM5 – ignifugă și rezistentă la ulei
- Standard EN 50525-2-81 – tipul uzual de cablu de sudură
- Vândut la metru – fără resturi plătite degeaba

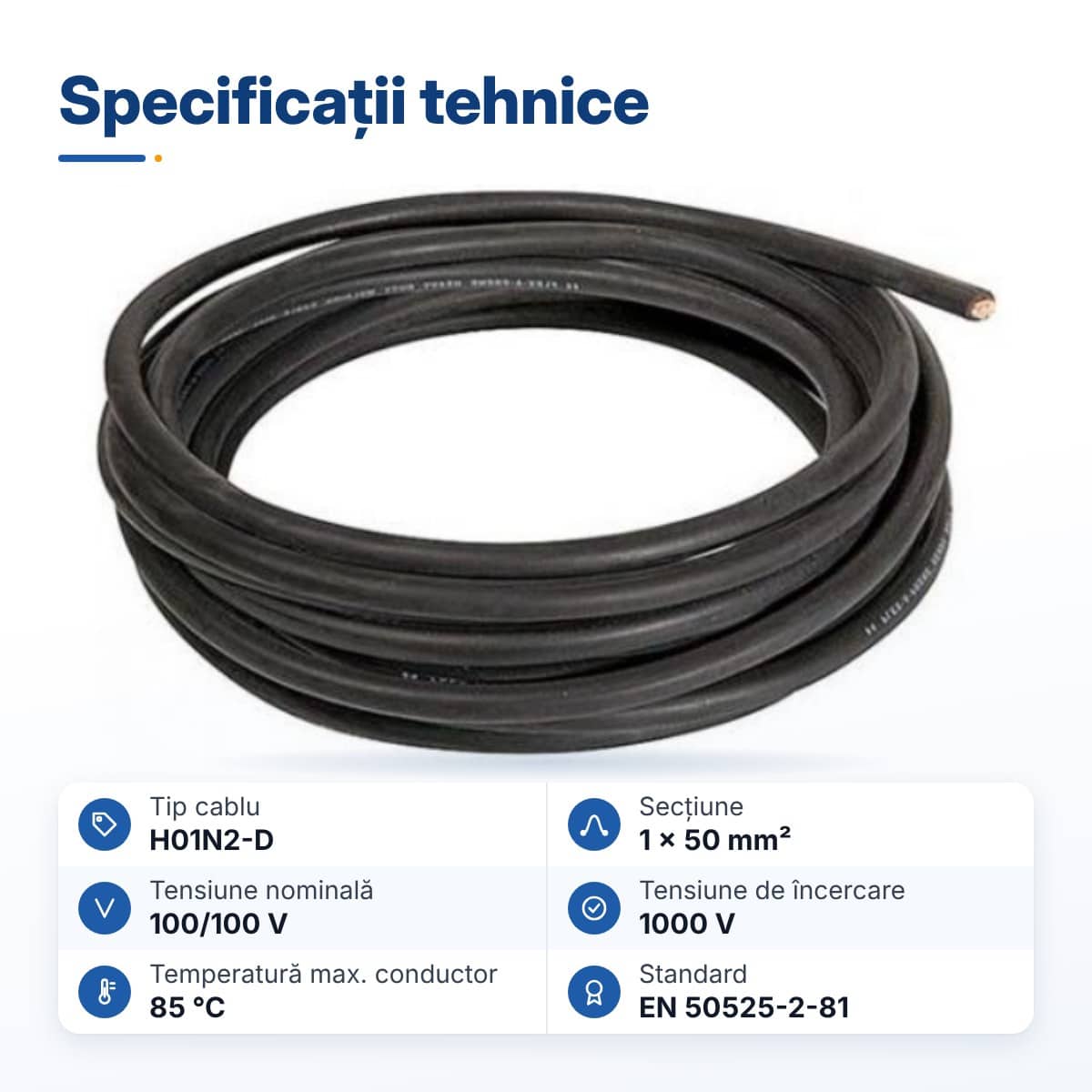

Specificații tehnice
- Tip: cablu de sudură H01N2-D
- Standard: EN 50525-2-81
- Secțiune: 1 × 50 mm²
- Conductor: cupru foarte flexibil, pentru cablu de sudură (EN 50525-2-81)
- Manta: cauciuc EM5
- Tensiune nominală: 100/100 V (tensiune de test 1000 V)
- Temperatura conductorului: max. 85 °C
- Unitate de vânzare: metru liniar
- Garanție: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj

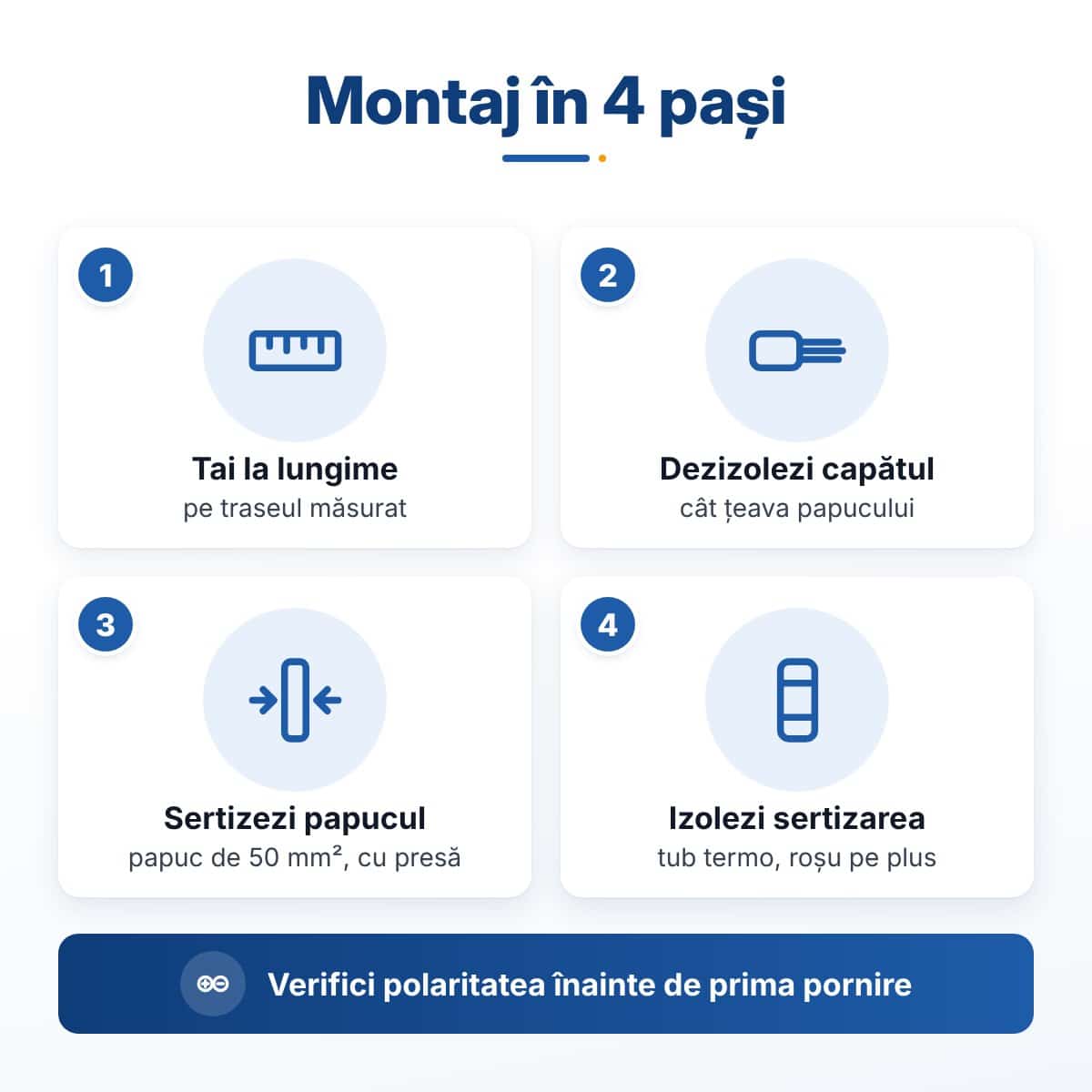

Capetele se termină cu papuci de cupru pentru 50 mm², sertizați cu presă hidraulică pe matrița de 50 mm², apoi zona sertizată se acoperă cu tub termocontractabil. Pe plus se montează o protecție dimensionată după curentul maxim (siguranță sau întrerupător DC).
Tensiunea nominală a cablului H01N2-D este de 100 V, deci se folosește pe partea de baterii de 12, 24 și 48 V, nu în circuite de rețea de 230 V.
Curentul se află împărțind puterea la tensiune: un invertor de 5 kW pe o baterie de 48 V trage aproximativ 104 A, iar pe 24 V aproximativ 208 A. Folosiți aceeași secțiune și aceeași lungime pe plus și pe minus și țineți cablurile cât mai scurte.
Cablul se taie la lungime cu un clește pentru cabluri groase. Marcați capetele de pe plus cu tub termocontractabil roșu, ca să nu inversați polaritatea la montaj.
Recomandări de completare
Pentru montaj complet vă recomandăm: papuc cupru 50 mm² M8, presă hidraulică manuală Yato YT-22860, 10–120 mm², set tuburi termocontractabile Yato YT-06866, întrerupător MCCB 200A DC.
Cablul de sudură 50 mm² este în stoc în Pitești, pleacă în 24–48h. Pentru o configurație completă de baterie, scrieți-ne și verificăm secțiunile.
