Descriere

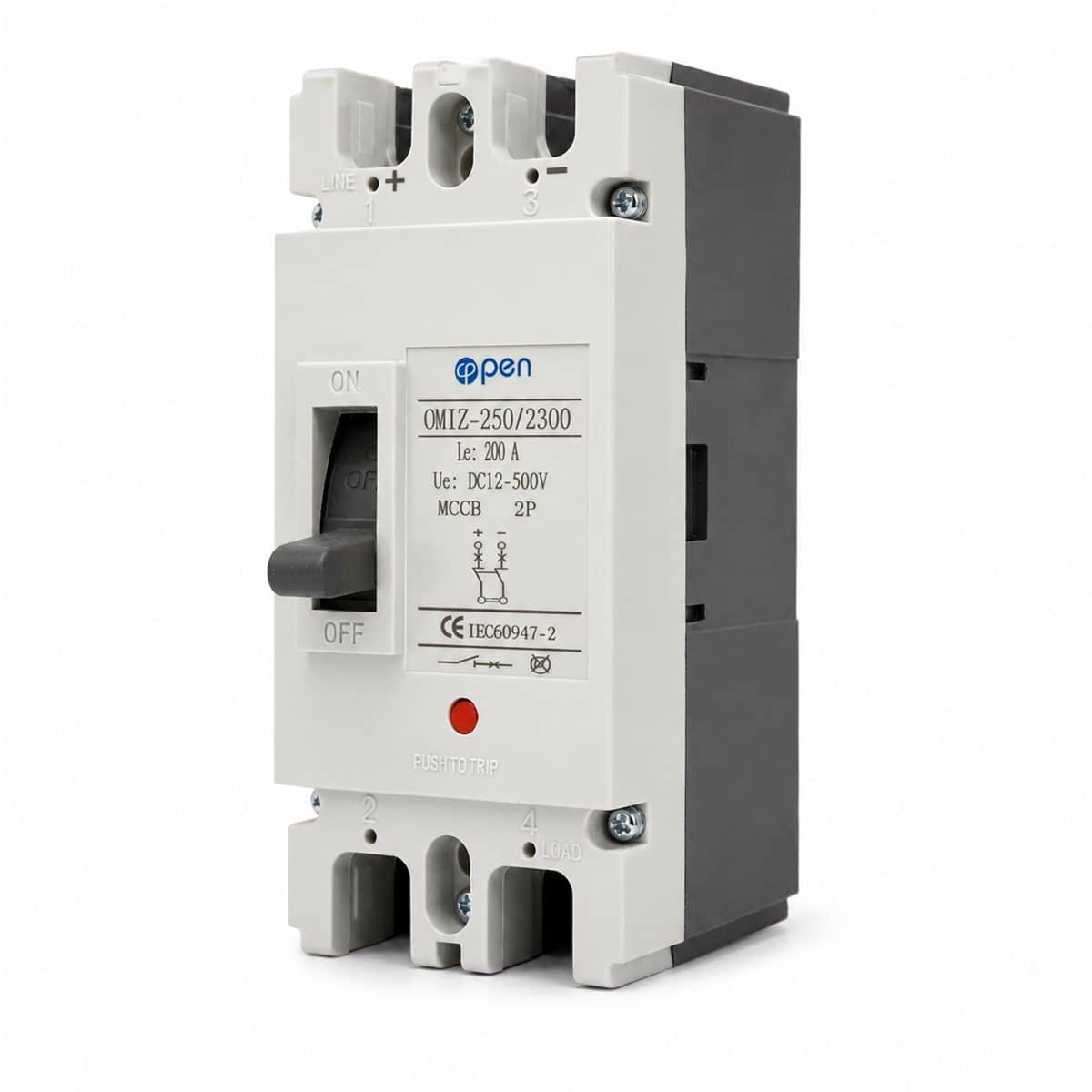

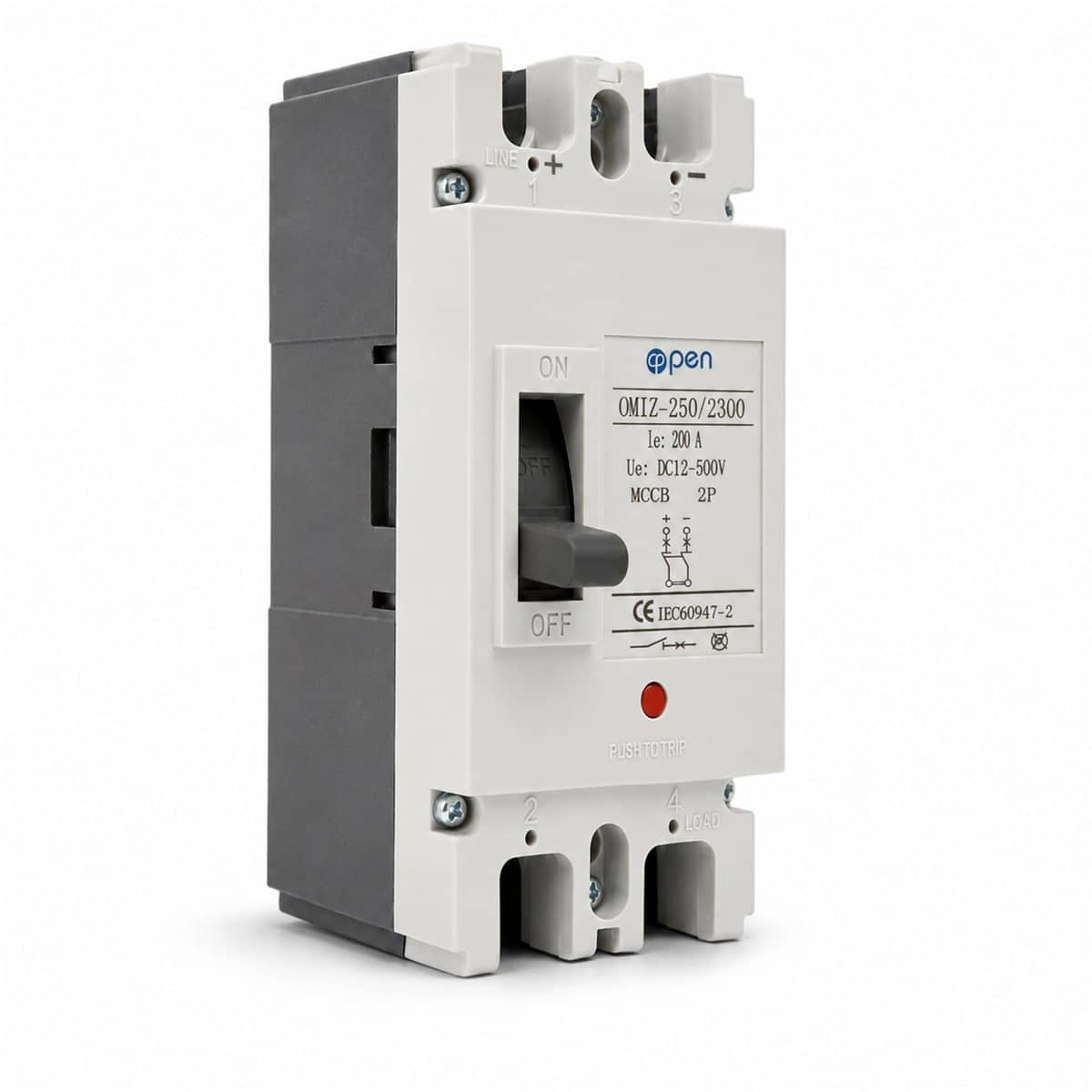

Acest întrerupător MCCB 200A DC, cu 2 poli, 500 V c.c. (OPEN), protejează circuitele de curent mare ale sistemelor cu baterii și ale instalațiilor fotovoltaice la suprasarcină și scurtcircuit. Locul lui tipic este între banca de baterii și invertor, unde curenții depășesc ce poate duce o siguranță modulară pe șină DIN.
Îl folosești și ca separator: cu maneta scoți bateria din circuit când faci întreținere, fără să desfaci cablurile de pe borne.
Caracteristici cheie
- 200 A curent nominal – pentru invertoare de putere mare pe baterie
- 2 poli – întrerupe simultan plusul și minusul
- 500 V c.c. – rezervă mare de tensiune față de bateriile de 12–48 V
- Protecție la suprasarcină și scurtcircuit – deconectează circuitul înainte de supraîncălzirea cablurilor
- Separator cu manetă – oprire sigură pentru lucrări

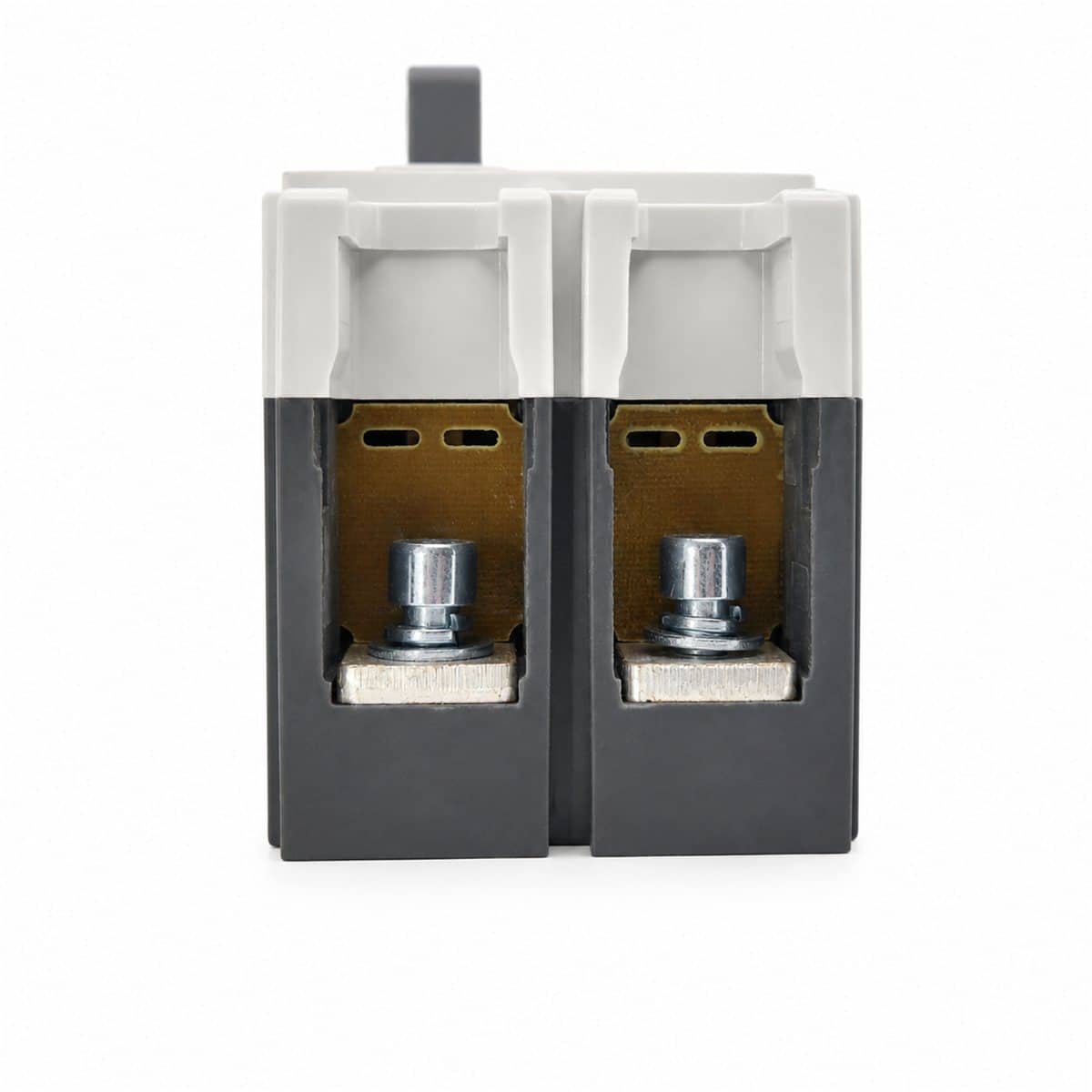

- Borne pentru papuci – prindere fermă pe cabluri de secțiune mare
Specificații tehnice
- Model: OPEN OM1Z-250/2300
- Tip: întrerupător automat de putere MCCB, curent continuu
- Curent nominal: 200 A
- Tensiune nominală (Ue): 12–500 V c.c.
- Număr de poli: 2P
- Domeniu de utilizare: sisteme cu baterii 12–48 V c.c., instalații fotovoltaice
- Protecții: suprasarcină și scurtcircuit
- Montaj: cu șuruburi, pe placă de montaj
- Standard: IEC 60947-2
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Pentru dimensionare, împarte puterea invertorului la tensiunea bateriei: un invertor de 8 kW pe 48 V trage în jur de 167 A, iar treapta de 200 A acoperă acest curent. Curentul întrerupătorului trebuie să fie sub curentul admis de cablu; secțiunea o stabilește electricianul în funcție de lungime și pozare. Respectă polaritatea marcată pe aparat și verifică pe etichetă schema de legare a celor doi poli.
Pașii de montaj: deconectezi bateria, fixezi întrerupătorul cu șuruburi pe placa de montaj, sertizezi papucii pe cabluri cu o presă potrivită, legi plusul și minusul pe bornele marcate, strângi ferm și pui pe ON doar după verificarea polarității. Cablurile, papucii și bara de distribuție se cumpără separat. Montajul se face de un electrician autorizat, cu sistemul oprit.
