Descriere

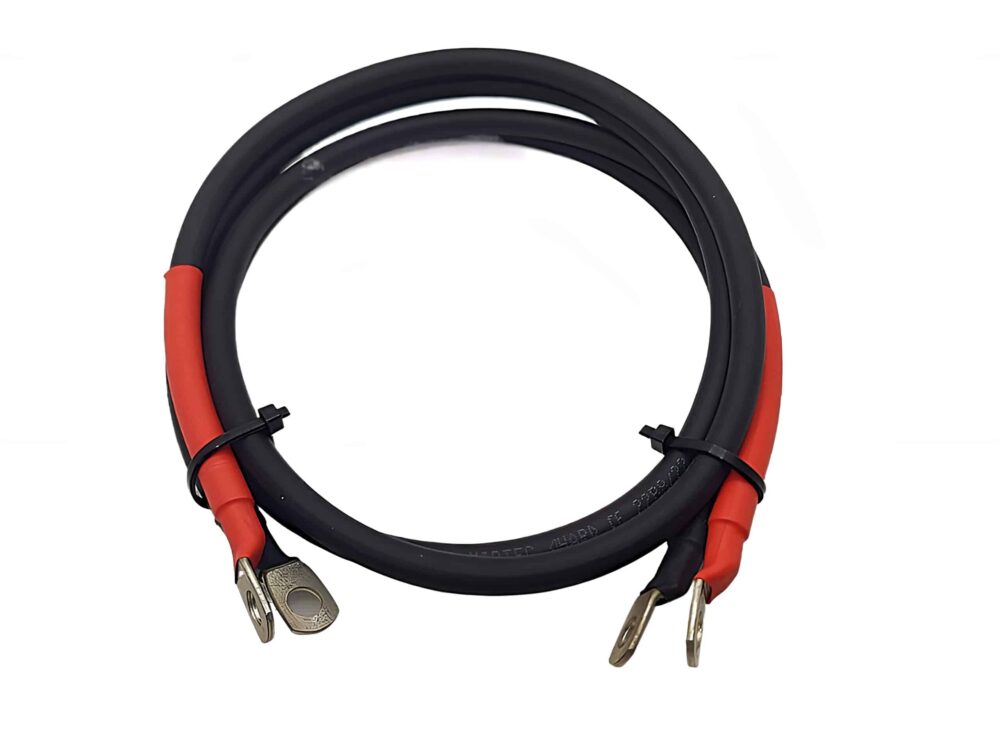

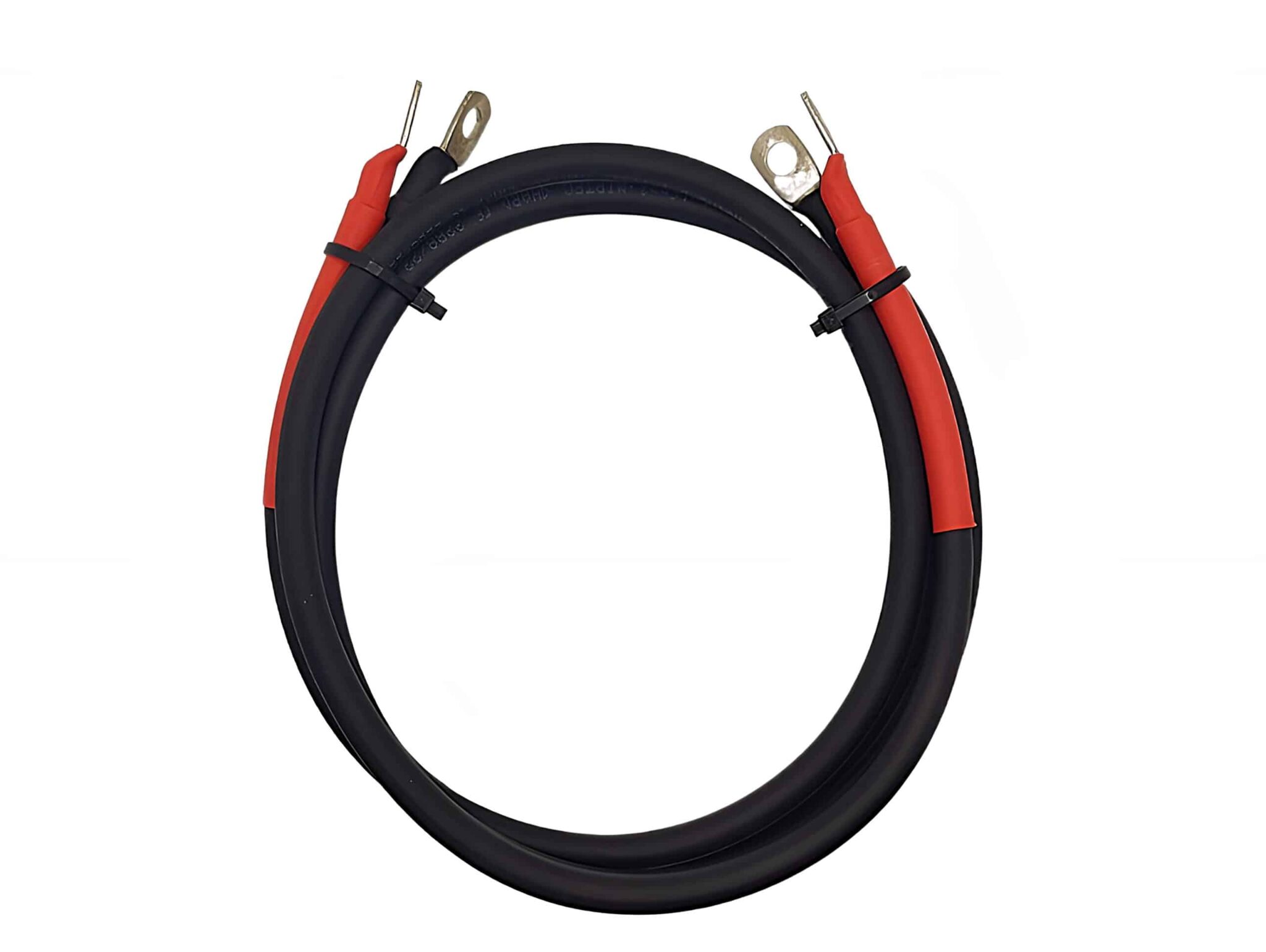

Setul de cabluri invertor baterie 50mm conține două cabluri de câte 1 m, unul pentru plus și unul pentru minus, din cablu H01N2-D cu conductor de cupru litat de 50 mm², cu papuci de cupru de 50 mm² cu gaură M8, sertizați la ambele capete, gata de montaj. Face legătura de curent continuu dintre bancul de baterii și invertor, unde curenții sunt mari și orice secțiune subdimensionată înseamnă încălzire și pierderi.
Se folosește în sisteme fotovoltaice autonome (fără rețea) și hibride, UPS-uri și sisteme de alimentare de rezervă cu baterii de 12, 24 sau 48 V. La 48 V, un invertor de 8 kW trage din baterie aproximativ 167 A.
Caracteristici cheie
- Secțiune 50 mm² – pentru curenții mari dintre baterie și invertor
- Papuci sertizați la ambele capete – se strâng direct pe bornele bateriei și ale invertorului, fără presă
- Lungime de 1 m pe cablu – suficient pentru un dulap de baterii lângă invertor, fără bucle inutile
- Cablu H01N2-D, cupru litat – flexibil, se pozează ușor pe trasee scurte
- Lungimi egale pe plus și minus – căderi de tensiune echilibrate pe ambele polarități
Specificații tehnice
- Tip produs: set cabluri conexiune invertor–baterie
- Secțiune conductor: 50 mm²
- Număr cabluri: 2 (plus și minus)
- Lungime: 1 m / cablu
- Capete: 4 papuci de cupru 50 mm² SC50-8 (gaură M8), sertizați, cu tub termocontractabil
- Izolare capete: tub termocontractabil roșu pe toate capetele
- Material conductor: cupru litat (cablu H01N2-D)
- Utilizare: circuite de curent continuu baterie–invertor
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Verificați înainte de comandă secțiunea cerută în manualul invertorului pentru cablurile de baterie. Papucii setului sunt SC50-8, cu gaură M8, deci bornele invertorului și ale bateriei trebuie să fie M8; dacă nu sunteți sigur, întrebați-ne înainte de comandă. Secțiunea se alege după curentul maxim: puterea invertorului împărțită la tensiunea bateriei, plus o rezervă pentru vârfurile de pornire.
Pe plus, între baterie și invertor, se montează o protecție DC (întrerupător MCCB sau siguranță) dimensionată după curentul invertorului și după secțiunea cablului. Ambele cabluri au capetele izolate cu tub roșu: marcați minusul cu bandă sau tub negru la montaj și verificați polaritatea înainte de strângere. Un comutator de baterie pe plus vă permite să deconectați bancul de baterii la intervențiile pe invertor.
Strângeți papucii pe borne la cuplul din manualul echipamentului: o conexiune slăbită se încălzește la curent mare. Țineți cablurile departe de muchii tăioase și fixați-le, ca bornele să nu preia greutatea cablului.
Recomandări de completare
Pentru montaj complet vă recomandăm: întrerupător MCCB 200A DC, întrerupător MCCB 250A DC, comutator baterie Victron 275A.
Setul de cabluri invertor baterie 50mm pleacă din Pitești în 24–48h. Dacă nu știți ce secțiune vă trebuie, trimiteți-ne modelul invertorului și tensiunea bateriei.
