Descriere

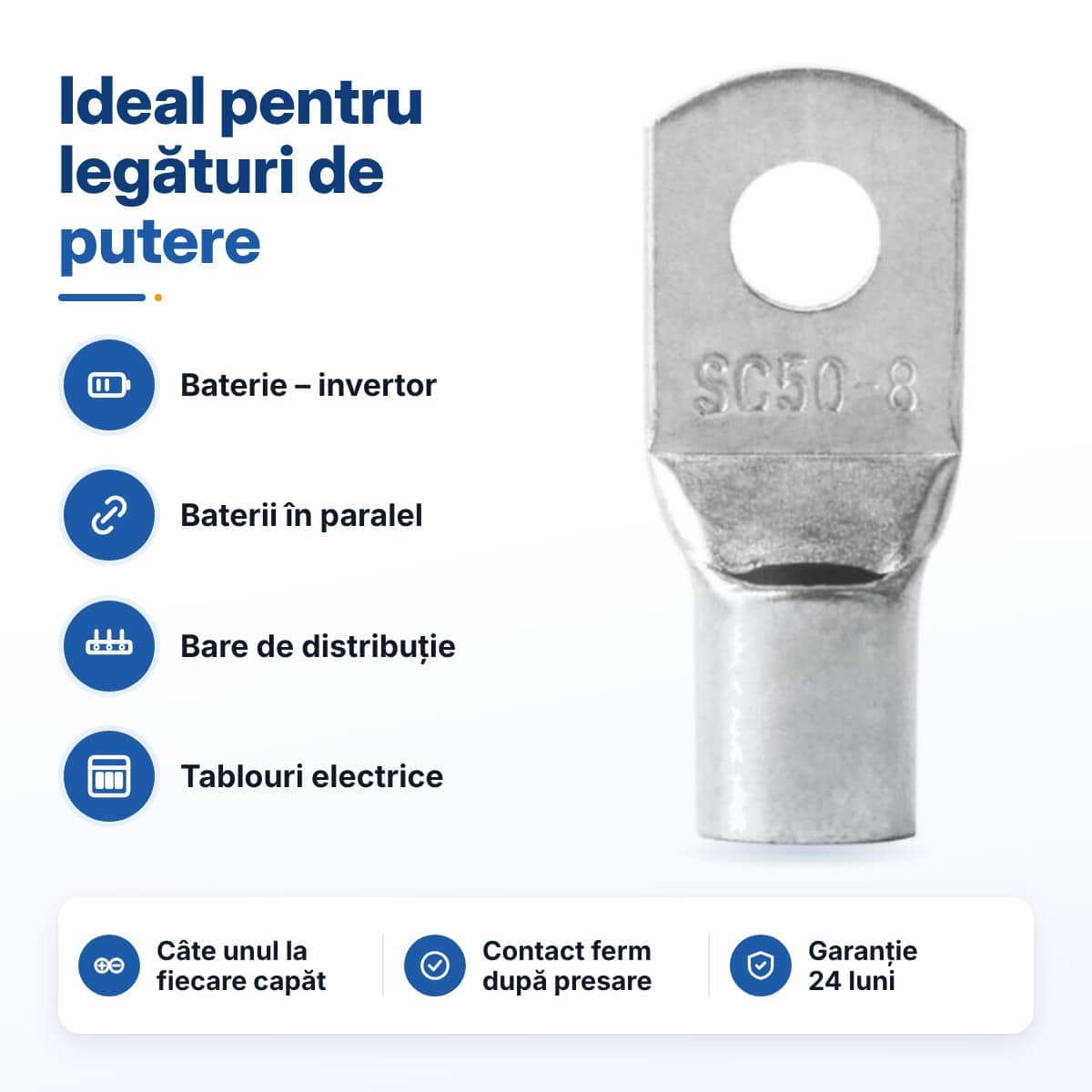

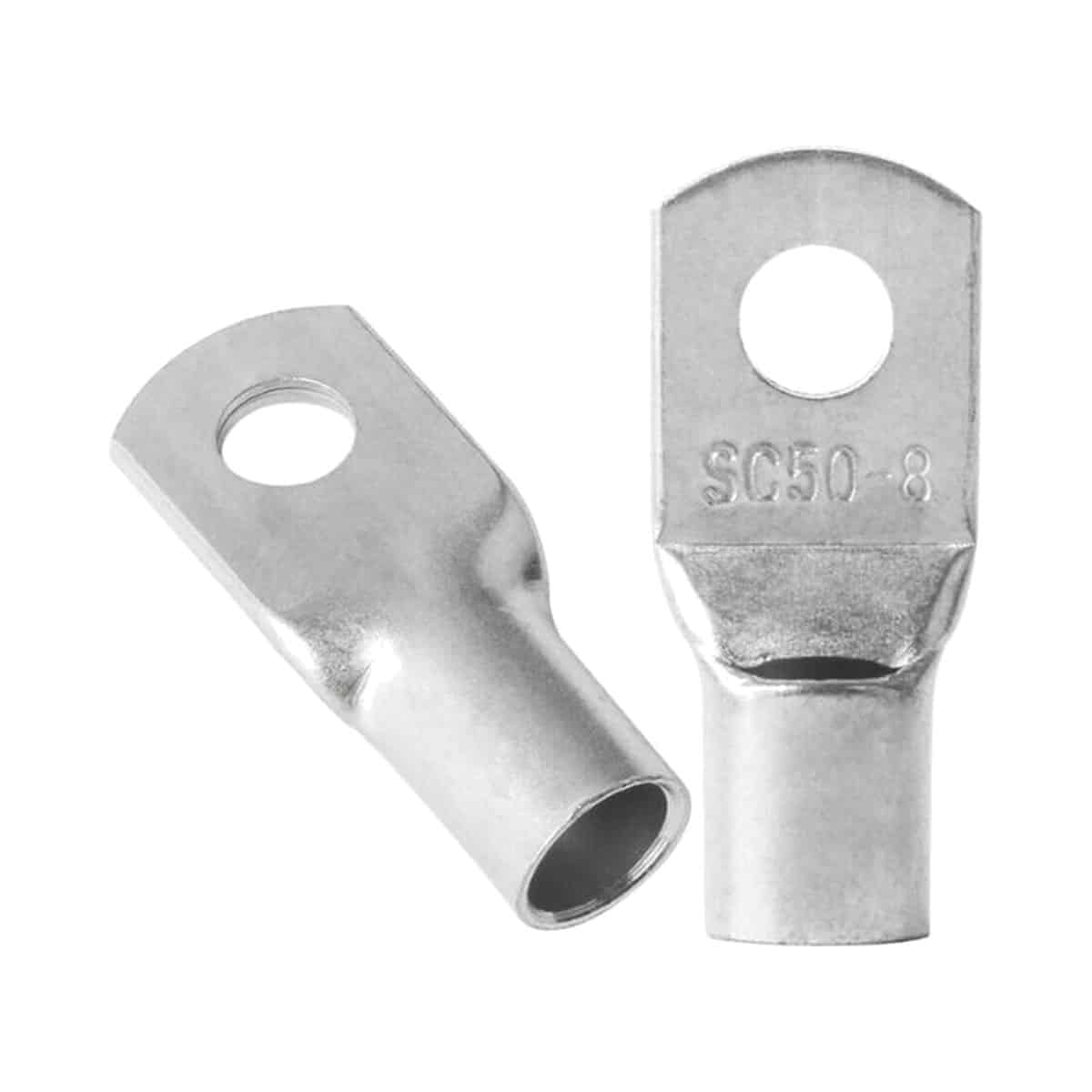

Acest papuc cupru 50 mm² M8 face legătura dintre un cablu de 50 mm² și bornele bateriilor, invertoarelor sau barelor de distribuție cu prindere M8. Se folosește oriunde trece curent mare: între baterie și invertor sau între mai multe baterii legate în paralel.
O conexiune de curent mare este atât de bună cât este papucul ei. Un papuc potrivit secțiunii și sertizat corect ține pierderile mici și nu se încălzește în timp.
Caracteristici cheie
- Secțiune 50 mm² – pentru cablurile de putere dintre baterii și invertoare
- Orificiu M8 – pentru borne și bare cu șurub sau prezon M8
- Cupru cositorit – conductivitate bună, suprafață protejată la oxidare
- Montaj prin sertizare – conexiune permanentă, fără lipire

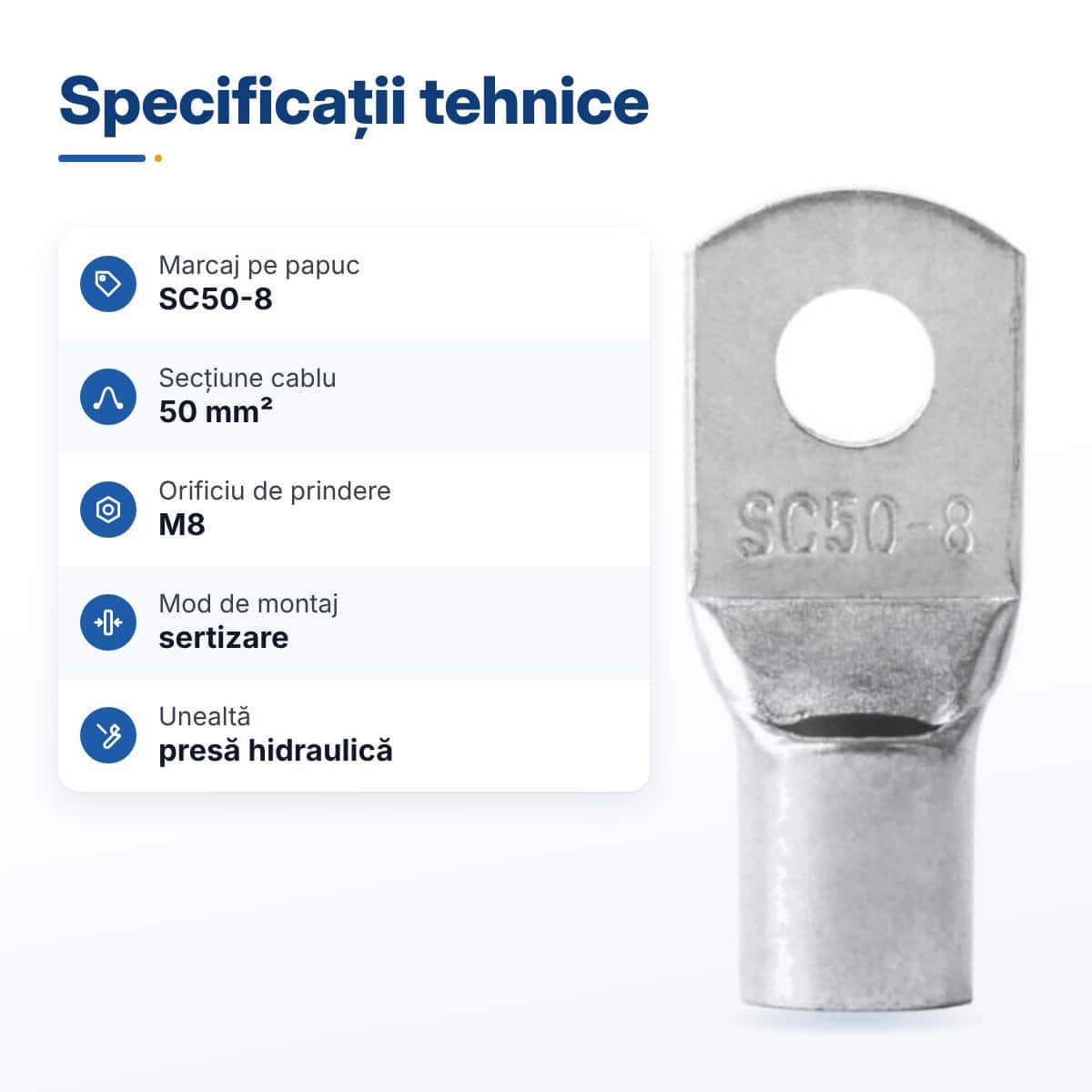

Specificații tehnice

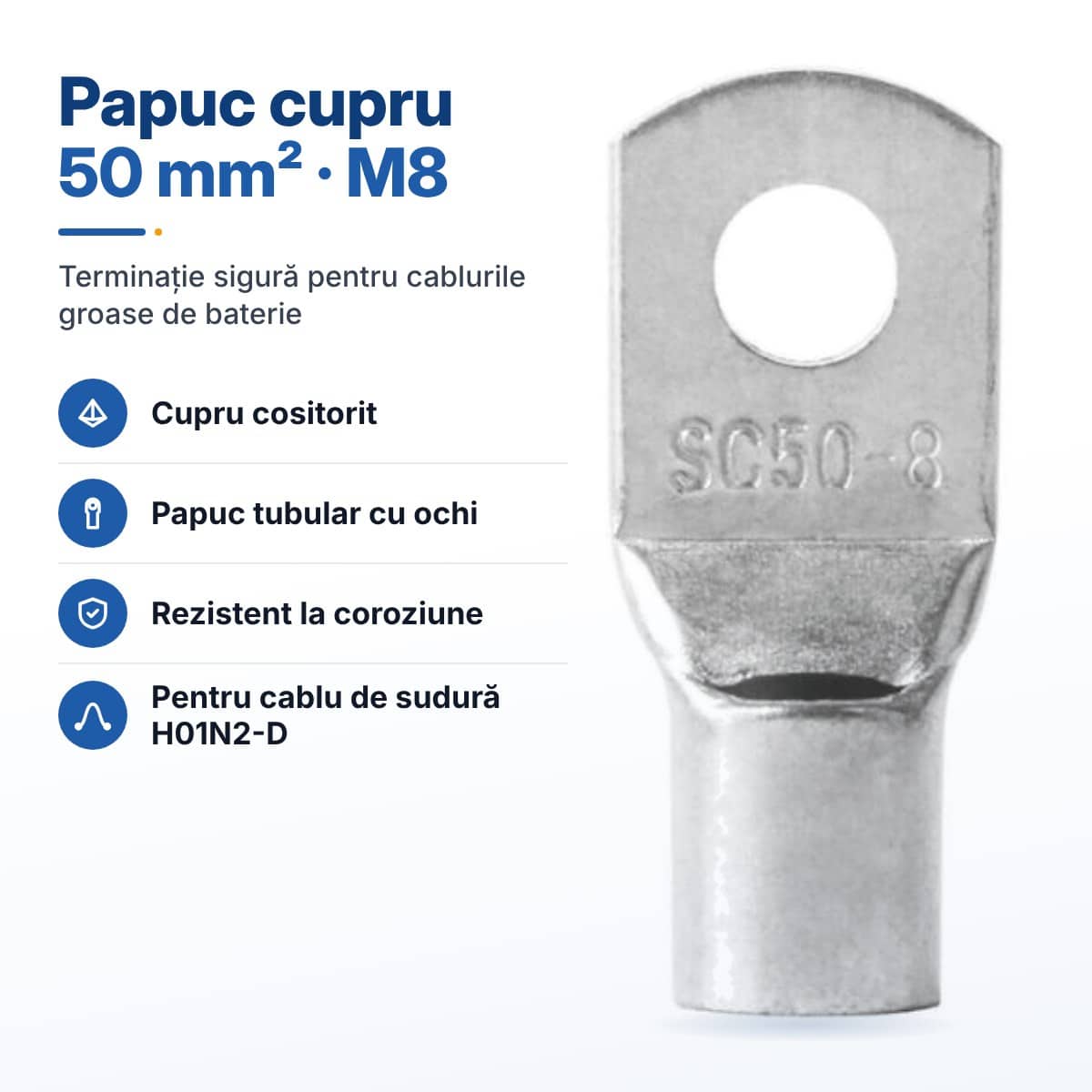

- Material: cupru cositorit
- Marcaj: SC50-8, CE

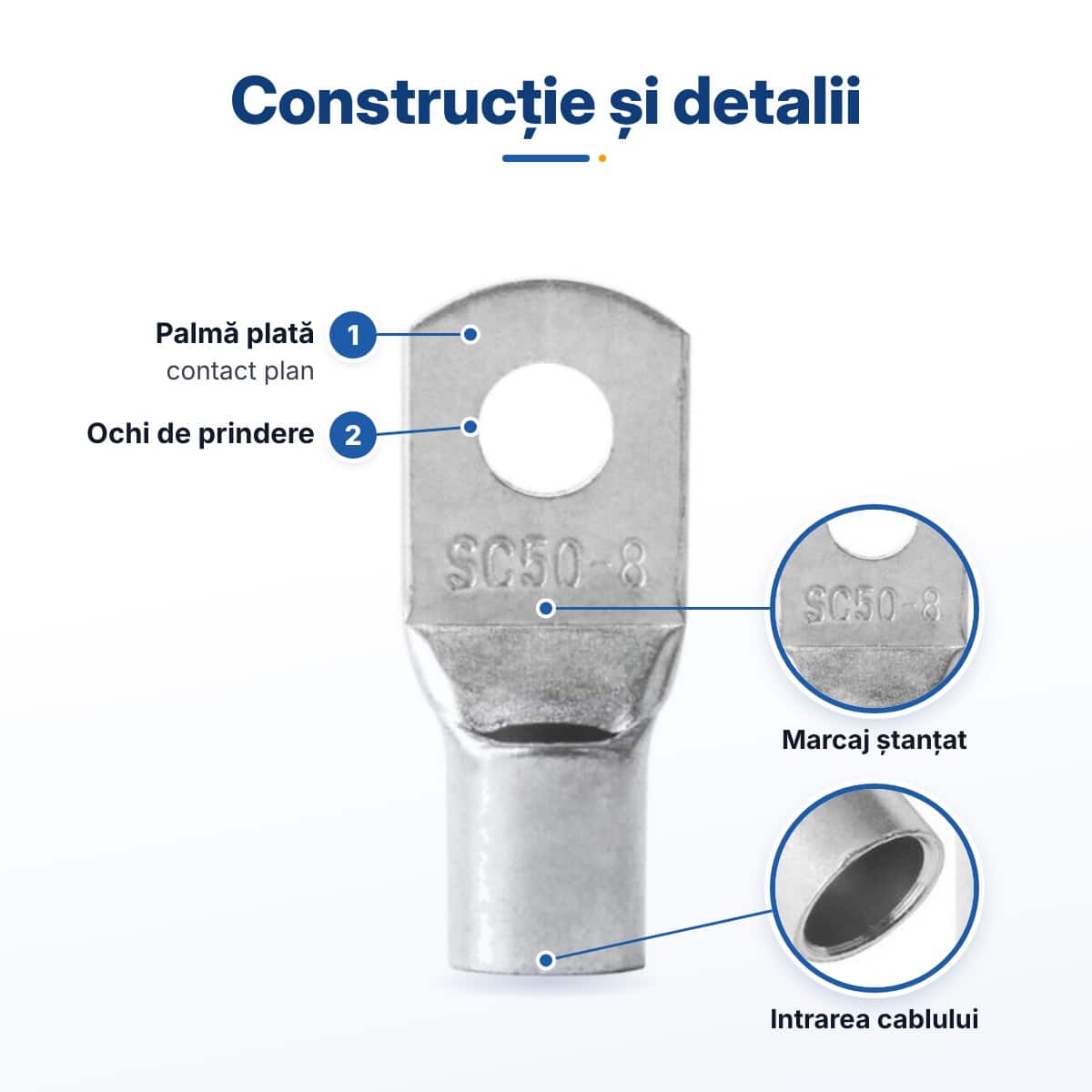

- Tip: papuc tubular cu ochi, pentru sertizare
- Secțiune cablu: 50 mm²
- Orificiu de prindere: M8
- Montaj: sertizare cu presă
- Garanție: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Papucul se folosește cu cablu de 50 mm², de exemplu cablu de sudură H01N2-D. Pe un cablu mai subțire nu se strânge corect, iar pe unul mai gros nu intră. Verificați înainte de comandă diametrul bornei: papucul este pentru șurub sau prezon M8.
Pentru sertizare aveți nevoie de o presă hidraulică cu matriță de 50 mm²; un clește obișnuit nu asigură presiunea necesară la această secțiune.

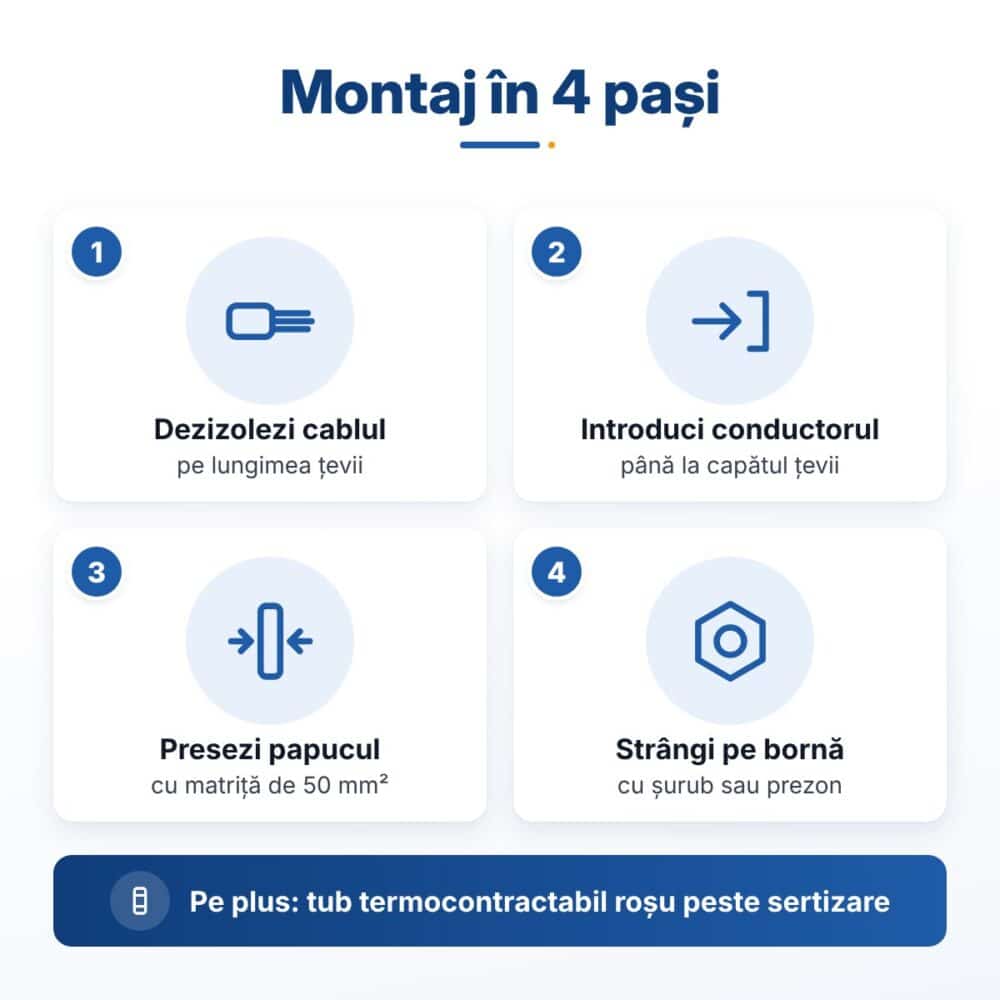

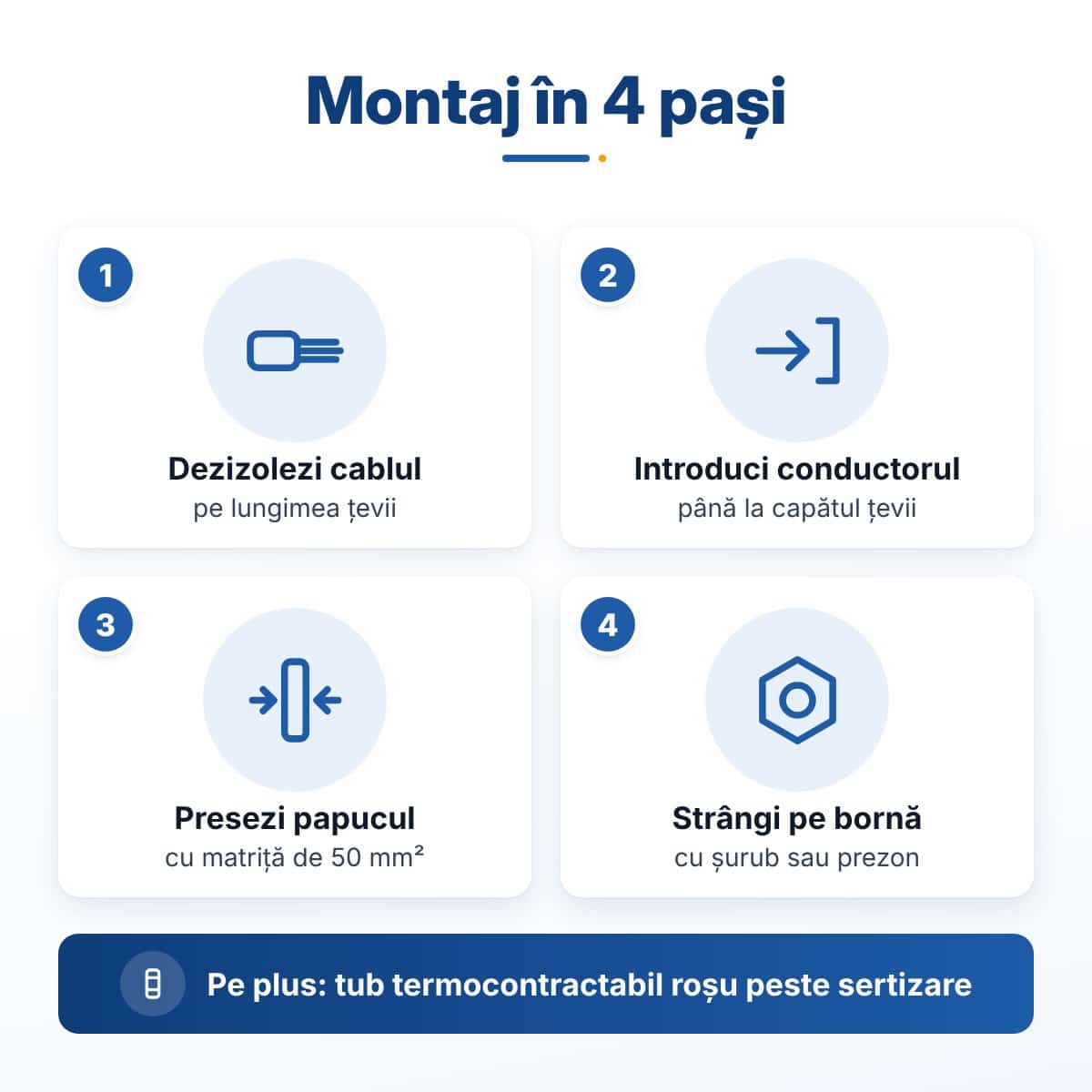

Pașii de montaj: dezizolați cablul cât lungimea țevii papucului, introduceți conductorul până la capăt, fără fire rămase afară, sertizați cu presa pe profilul de 50 mm², acoperiți zona sertizată cu tub termocontractabil și strângeți papucul pe bornă.
Curentul se află împărțind puterea la tensiune: un invertor de 5 kW pe 48 V trage aproximativ 104 A, pe 24 V aproximativ 208 A. Folosiți aceeași secțiune pe plus și pe minus. Marcați papucii de pe plus cu tub termocontractabil roșu, ca să nu inversați polaritatea la montaj.
Recomandări de completare
Pentru montaj complet vă recomandăm: cablu de sudură H01N2-D 50 mm², presă hidraulică manuală Yato YT-22860, 10–120 mm², set tuburi termocontractabile Yato YT-06866.
Papucii de cupru 50 mm² M8 sunt în stoc în Pitești, pleacă în 24–48h. Pentru o configurație completă de baterie, scrieți-ne și verificăm secțiunile.
