Descriere

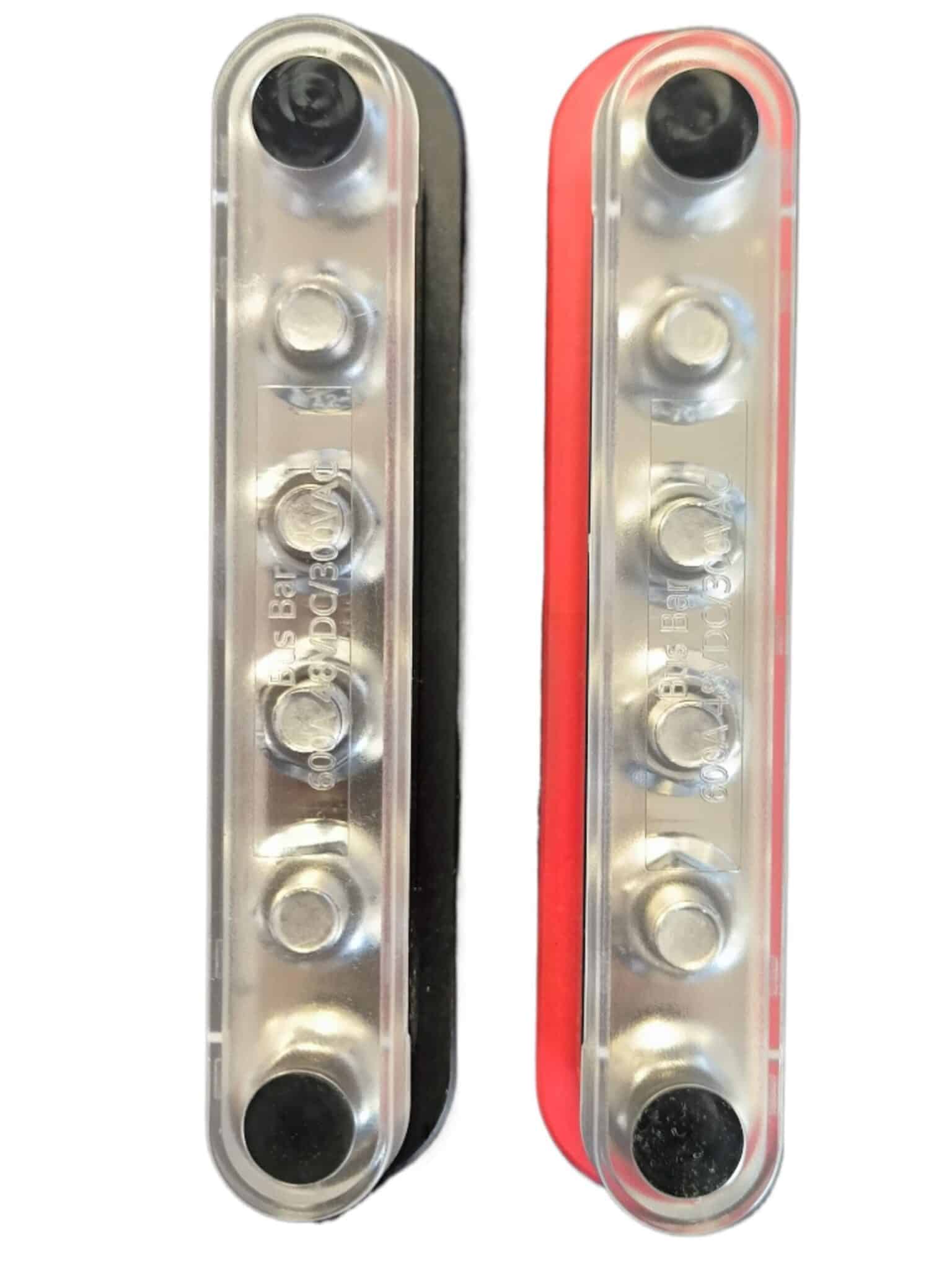

Setul de bare de conexiune Busbar 600 A (OPEN) adună într-un singur punct legăturile de curent mare dintre baterii, invertor și consumatori pe circuite de 12–48 V. Setul are două bare, una pentru plus și una pentru minus, fiecare cu 6 puncte de conectare.
Platbanda din cupru și terminalele M10 din inox A2 țin conexiunea strânsă și cu pierderi mici, iar papucii se pot monta și demonta ușor la întreținere.
Caracteristici cheie
- 600 A curent nominal – pentru bancuri de baterii și invertoare
- 6 puncte de conectare pe bară – baterii, invertor, încărcătoare
- Platbandă de cupru – conductivitate bună
- Terminale M10 inox A2 – nu ruginesc, se strâng ferm
- Set plus + minus – două bare în set
- Garanție legală de conformitate: 24 luni – pentru persoane fizice; 12 luni pentru firme
Specificații tehnice
- Curent nominal: 600 A
- Tensiune de lucru: 12 – 48 V
- Puncte de conectare: 6 pe bară
- Platbandă: cupru
- Terminale: M10, inox A2
- Conținut set: 2 bare (plus și minus)
- Montaj: în tablou sau dulap de baterii
- Brand: OPEN
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Cablurile se termină cu papuci cu orificiu M10, sertizați pe secțiunea potrivită. Barele se montează pe un suport izolant, la distanță una de alta, iar pe plus se montează protecția (siguranță sau întrerupător) dimensionată după curentul maxim.
Pașii de montaj:
- Fixezi barele pe un suport izolant, separat plus de minus.
- Legi bateriile cu cabluri de aceeași lungime și secțiune.
- Legi invertorul și celelalte ieșiri pe punctele libere.
- Strângi piulițele M10 ferm și verifici după primele zile de funcționare.
Cum alegi bara: Curentul barei trebuie să fie mai mare decât suma curenților care trec prin ea. Pentru invertoare de 10 kW sau mai multe invertoare în paralel pe 48 V, curentul total poate trece de 200–300 A, iar bara de 600 A acoperă acest consum cu rezervă. Folosește cabluri de aceeași lungime de la fiecare baterie la bară, ca bateriile să se încarce și să se descarce egal.
Ca să funcționeze, mai ai nevoie de: papuci M10 pe secțiunea cablului, cabluri de baterie și o protecție pe plus.
Recomandări de completare
Pentru montaj complet vă recomandăm: cablu sudură 50 mm² cupru flexibil, întrerupător MCCB 250A DC pentru protecția bateriei și papuci din cupru cu orificiu M10, pe secțiunea cablului (papucii M8 nu se potrivesc pe terminalele M10).
Îți confirmăm termenul de livrare înainte de expediere. Garanție legală de conformitate: 24 luni pentru persoane fizice și 12 luni pentru firme.
