Descriere

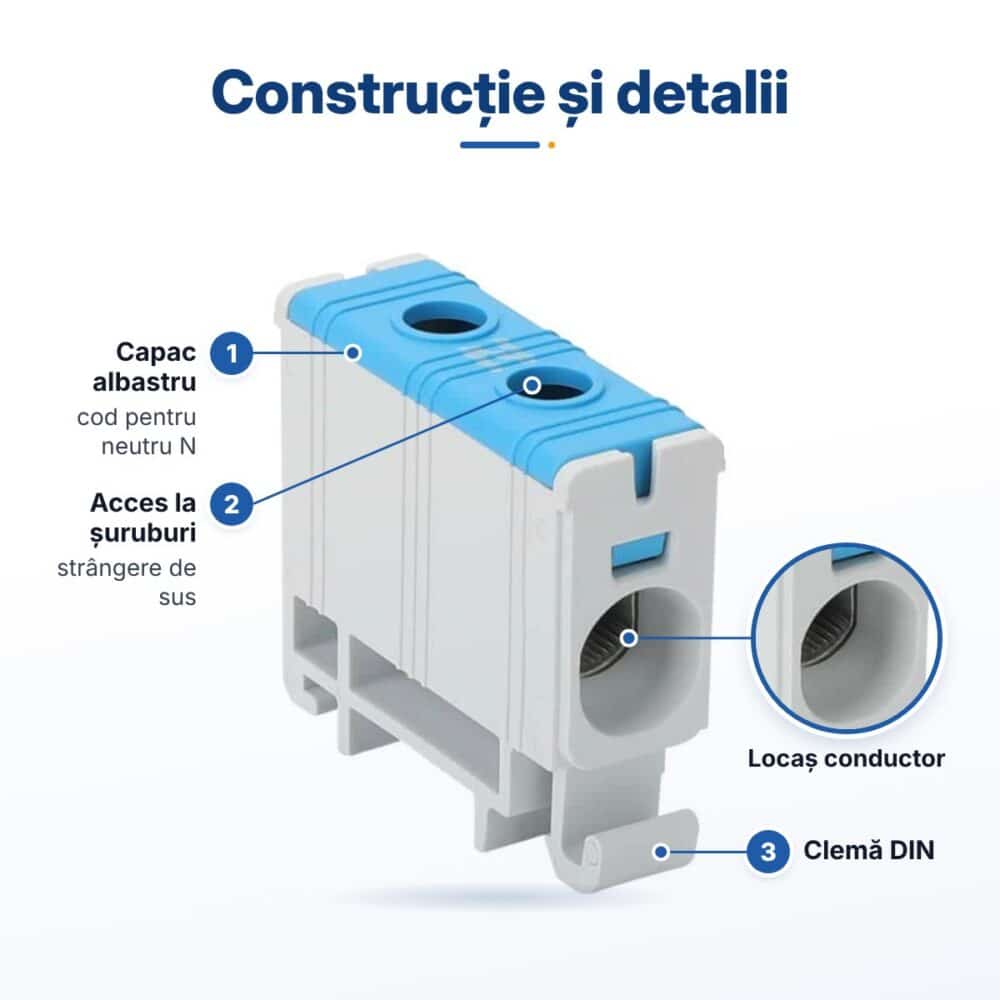

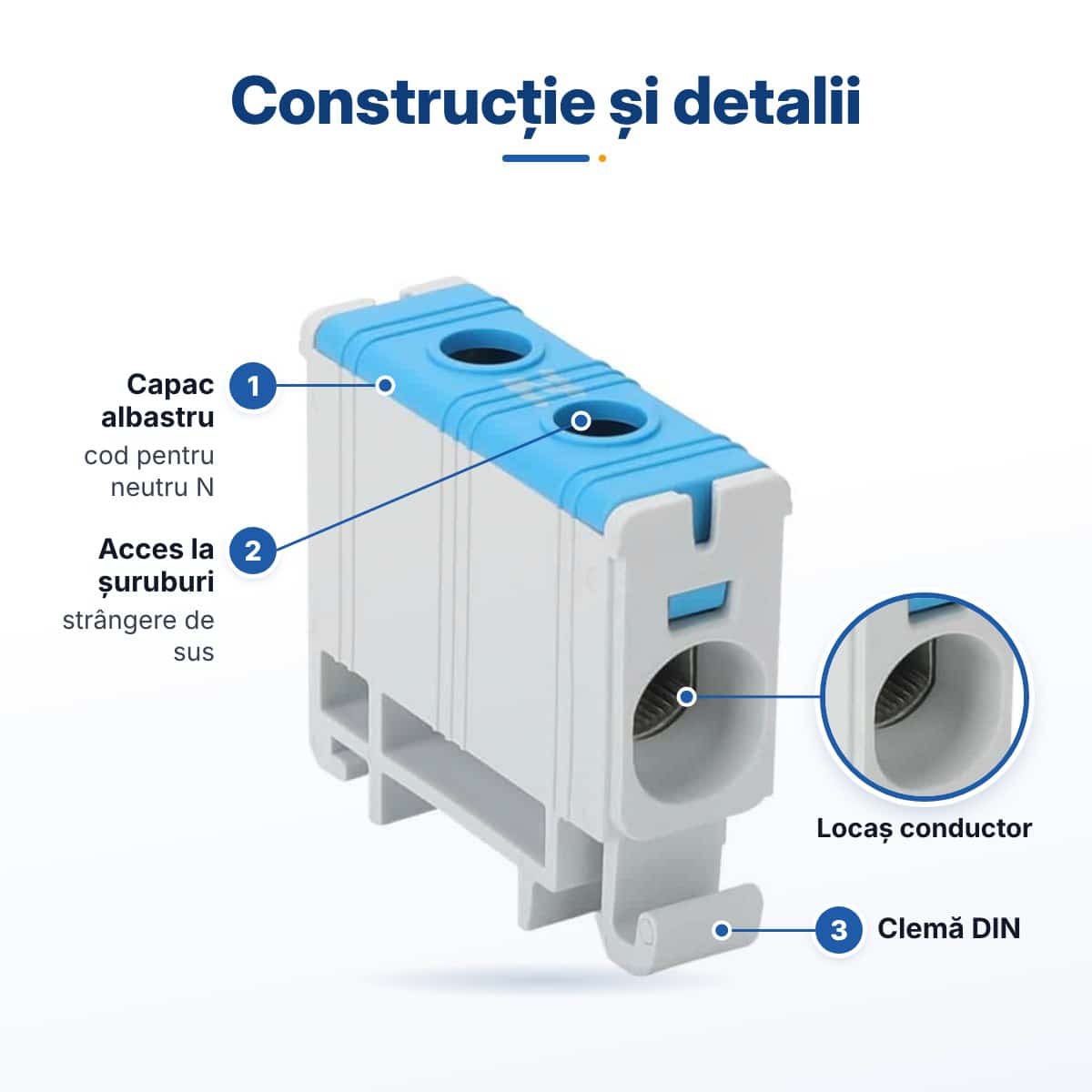

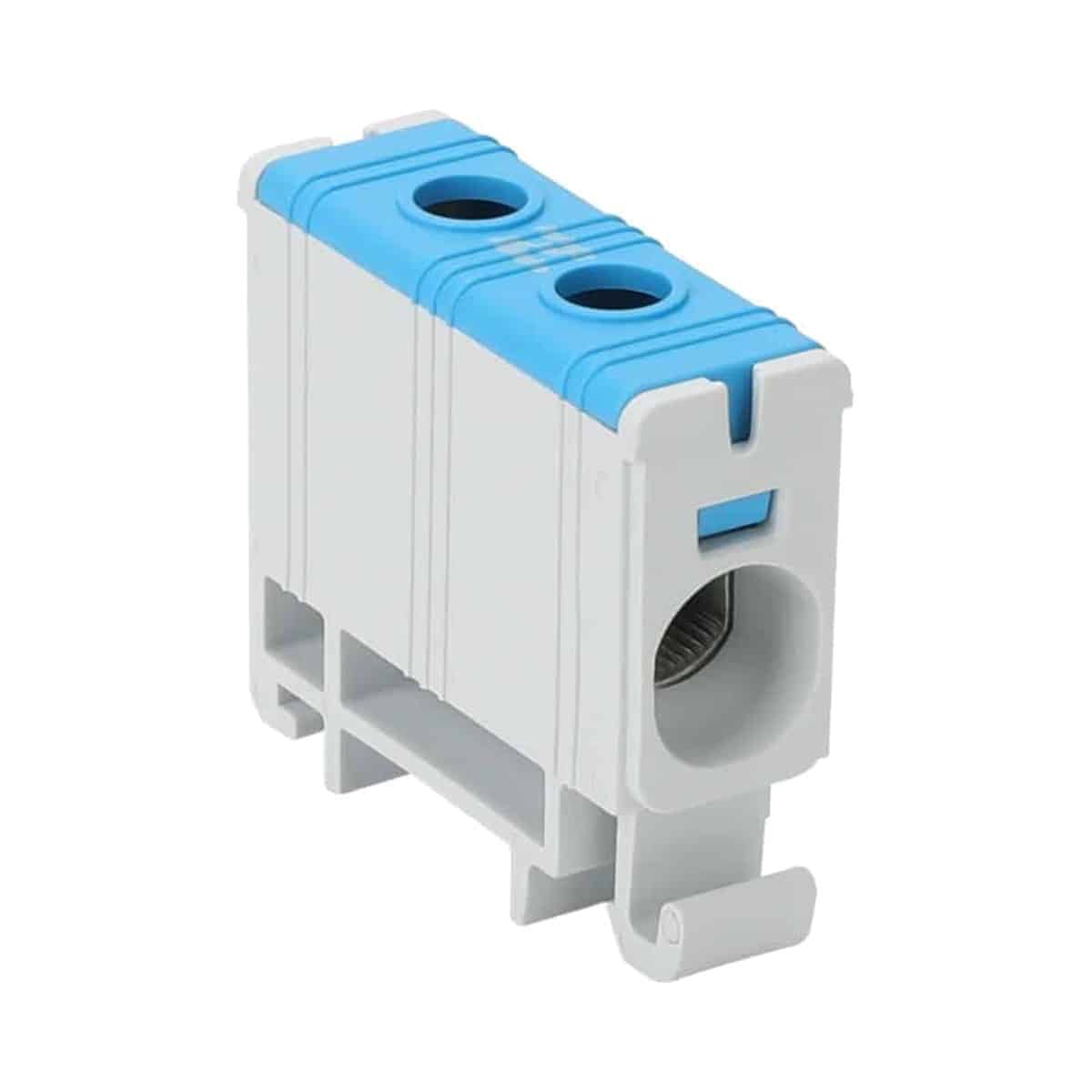

Această clemă de derivație FLEAL-35/1K de la Tracon este cea mai îngustă variantă a seriei pentru 35 mm²: are o intrare și o ieșire, lățime de 16,3 mm și curent nominal de 135 A. Culoarea albastră o marchează pentru conductorul neutru.

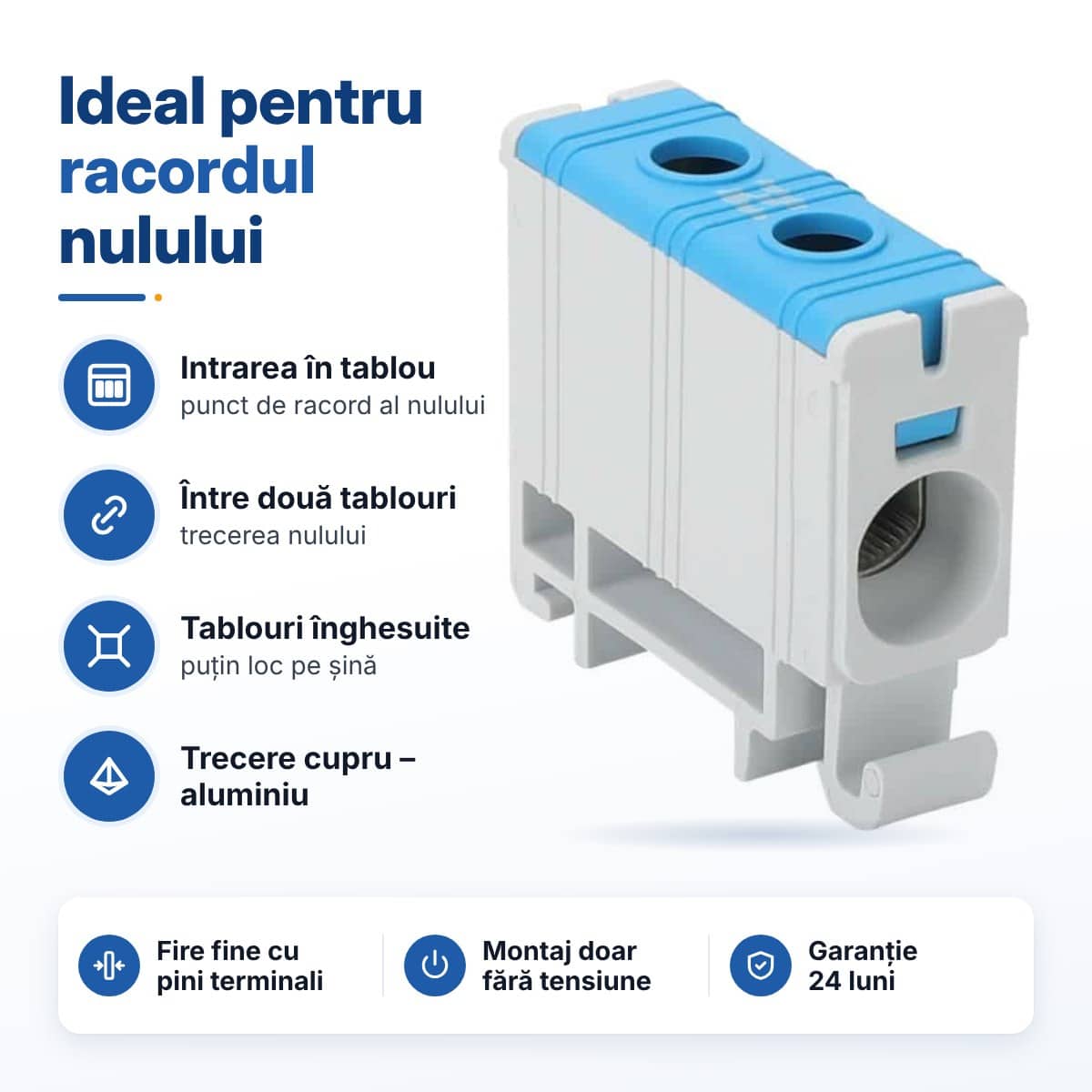

Este utilă când nulul de alimentare trebuie trecut printr-un punct de racord pe șina DIN, de exemplu la intrarea în tablou sau la trecerea între două tablouri, fără să ocupe mult loc.

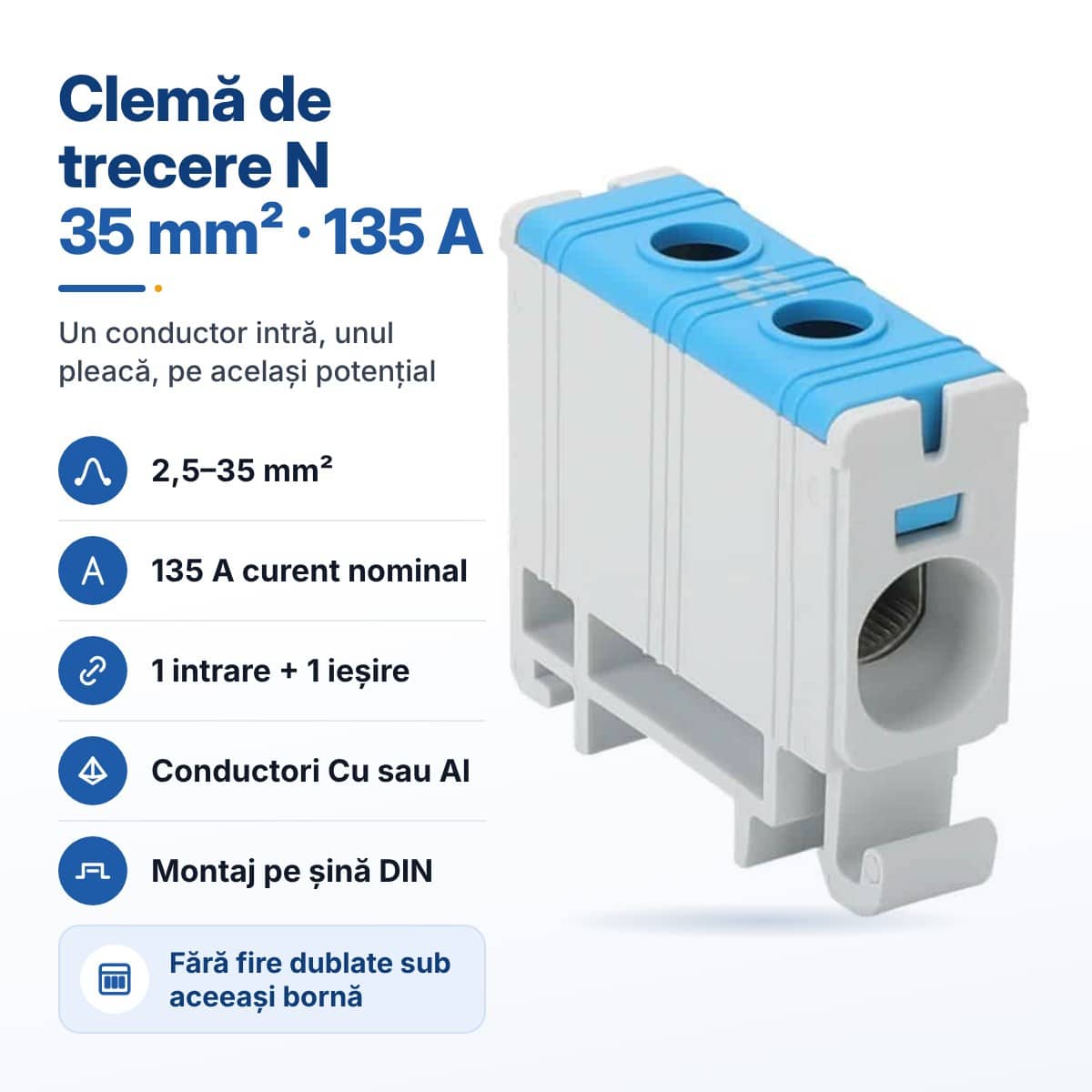

Caracteristici cheie
- Lățime de doar 16,3 mm – ocupă puțin loc pe șină
- Secțiune 2,5–35 mm² – de la circuite secundare până la alimentarea tabloului
- Curent nominal 135 A, conform fișei Tracon
- Culoare albastră – conductorul neutru se identifică imediat
- Acceptă conductori din cupru sau aluminiu, plini, multifilari sau cu fire fine
- Izolație PA 6.6 UL94 V-0, protecție IP20 la atingere

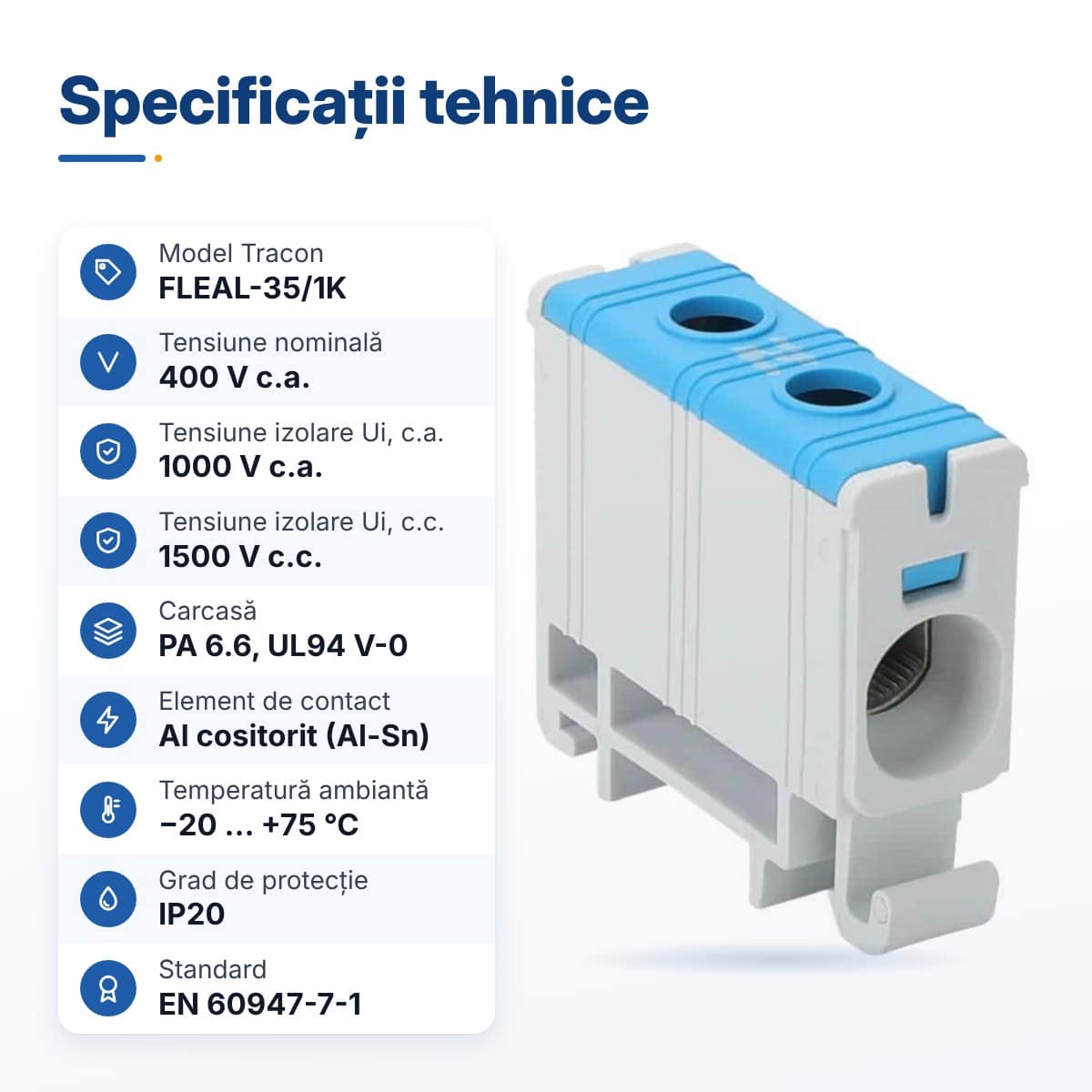

Specificații tehnice
- Producător: Tracon Budapest Kft. (Tracon Electric), Ungaria
- Cod producător: FLEAL-35/1K
- Tip: clemă de derivație pentru linii principale, fixare pe șină
- Secțiune conductor: 2,5–35 mm²
- Conductori acceptați: plini (rigizi), multifilari și cu fire fine, din cupru sau aluminiu
- Curent nominal: 135 A
- Tensiune nominală: 400 V AC
- Tensiune nominală de izolare (Ui): 1000 V AC / 1500 V DC
- Număr de poli: 1
- Intrări / ieșiri: 1 intrare + 1 ieșire
- Culoare: albastră
- Material izolație: poliamidă PA 6.6, clasă de inflamabilitate UL94 V-0
- Element de contact: aluminiu cositorit (Al-Sn)
- Șuruburi de strângere: 2 × M5
- Montaj: șină DIN 35 × 7,5 mm
- Grad de protecție: IP20
- Temperatura mediului ambiant: -20…+75 °C

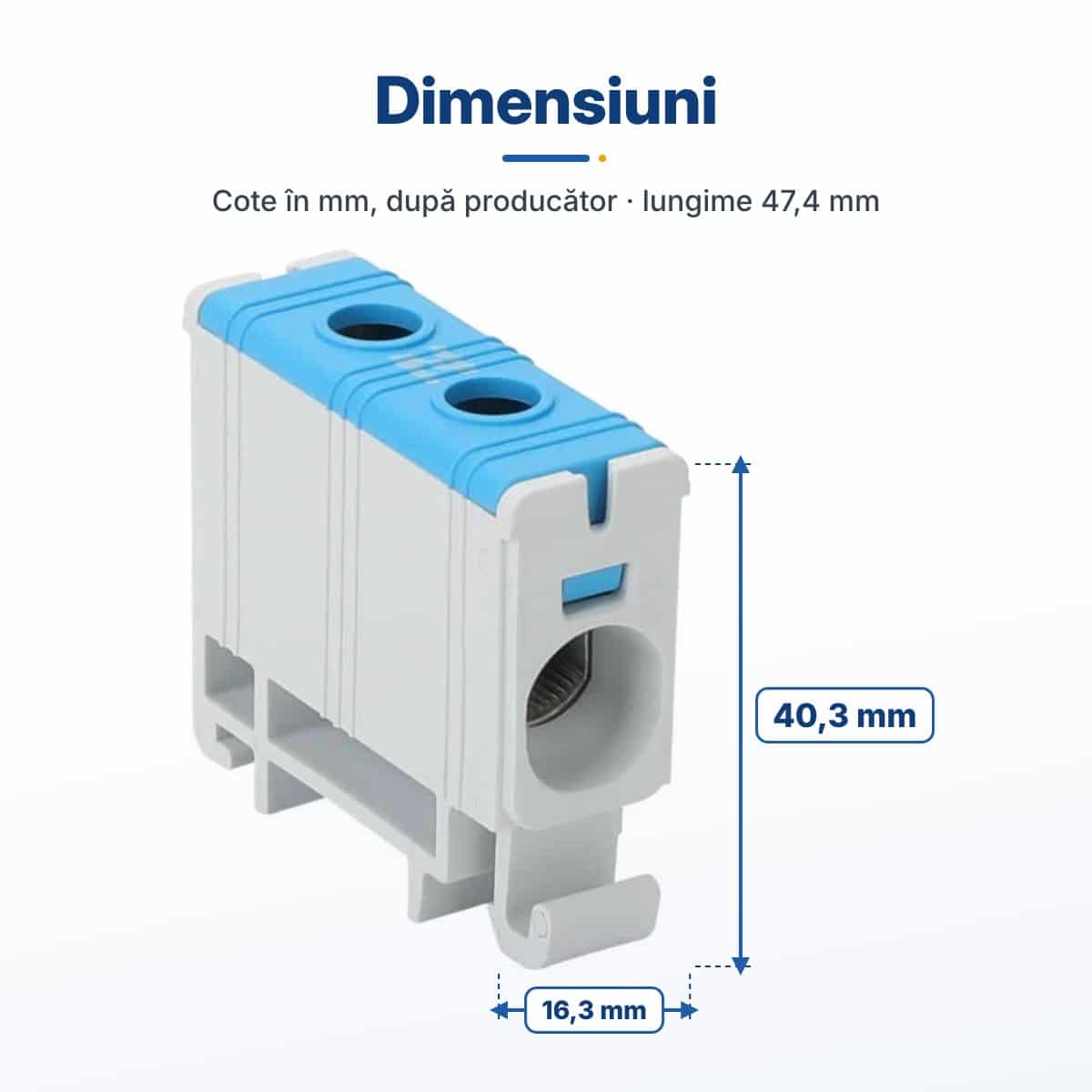

- Dimensiuni: lățime 16,3 mm × lungime 47,4 mm × înălțime 40,3 mm
- Standard: EN 60947-7-1; conformitate LVD 2014/35/UE și RoHS 2011/65/UE (declarație UE Tracon nr. 2026/12)
- Garanție: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj

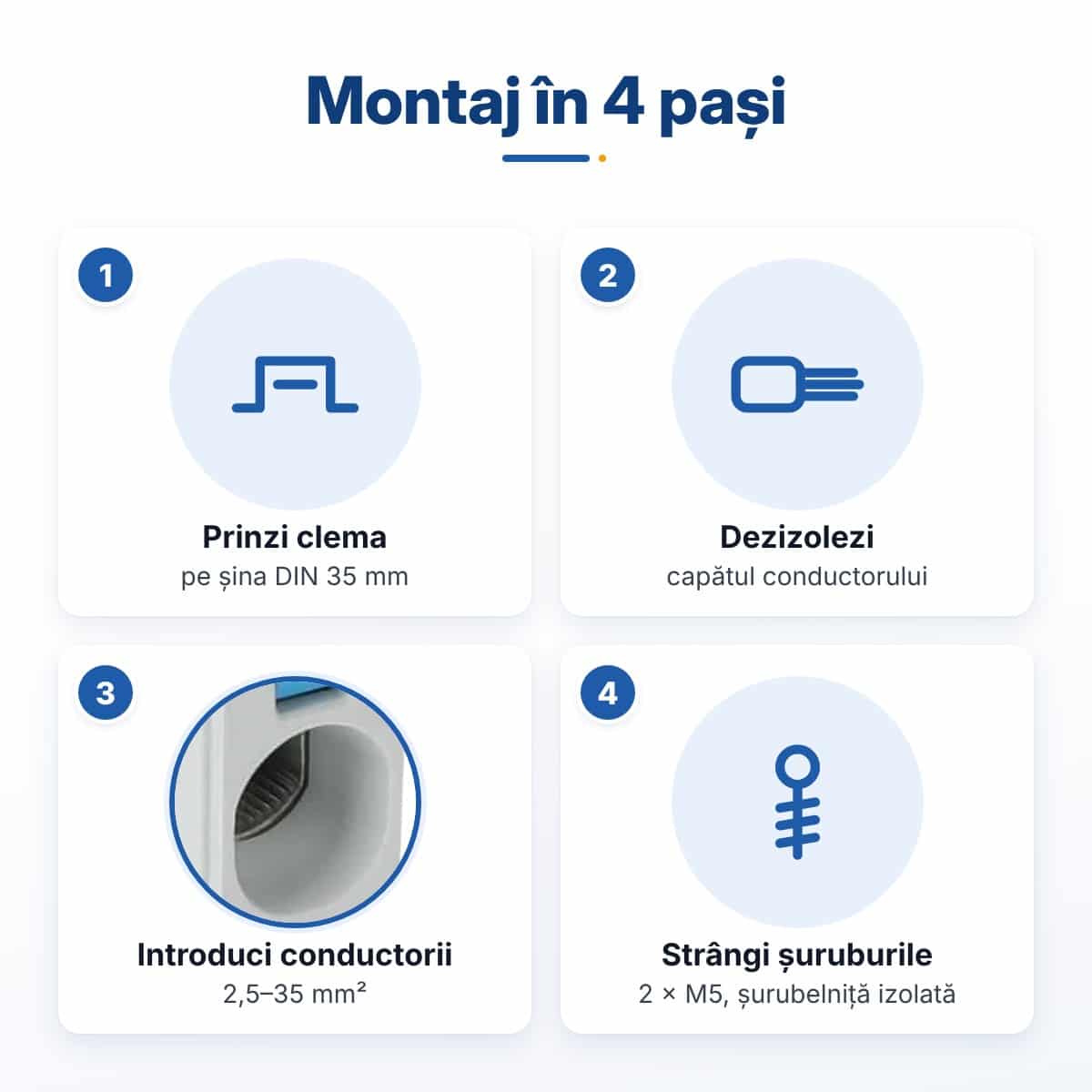

Clema se prinde pe șina DIN standard de 35 × 7,5 mm. Conductorii se strâng cu 2 șuruburi M5, unul pe intrare și unul pe ieșire. Pentru faze, seria are varianta gri FLEAL-35/1, cu aceleași dimensiuni.
Produsul este o singură clemă; tabloul, șina și conductorii se cumpără separat. Elementul de contact din aluminiu cositorit permite racordarea conductorilor din cupru sau aluminiu. Pentru capetele conductorilor flexibili puteți folosi pini terminali sertizați, potriviți secțiunii.
