Descriere

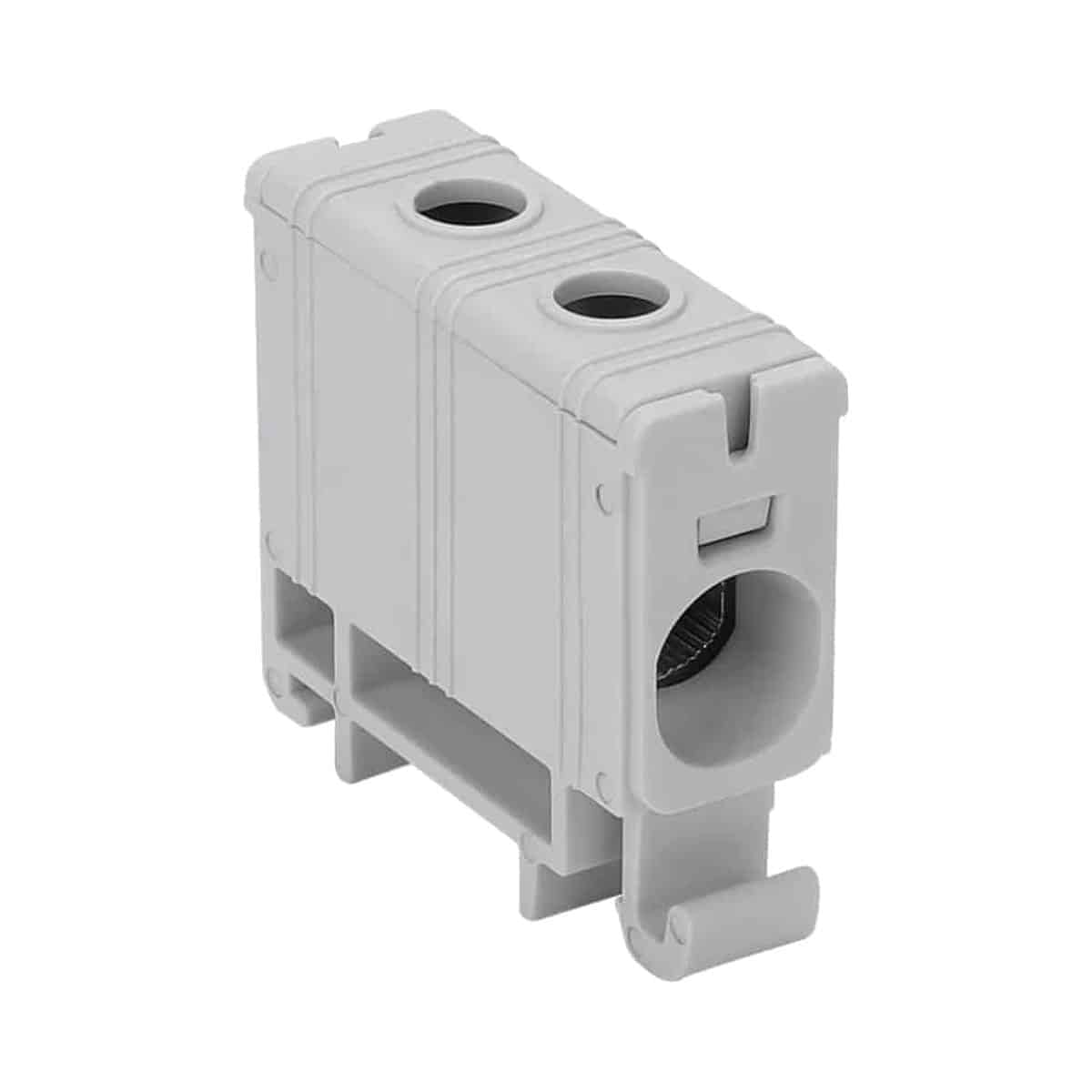

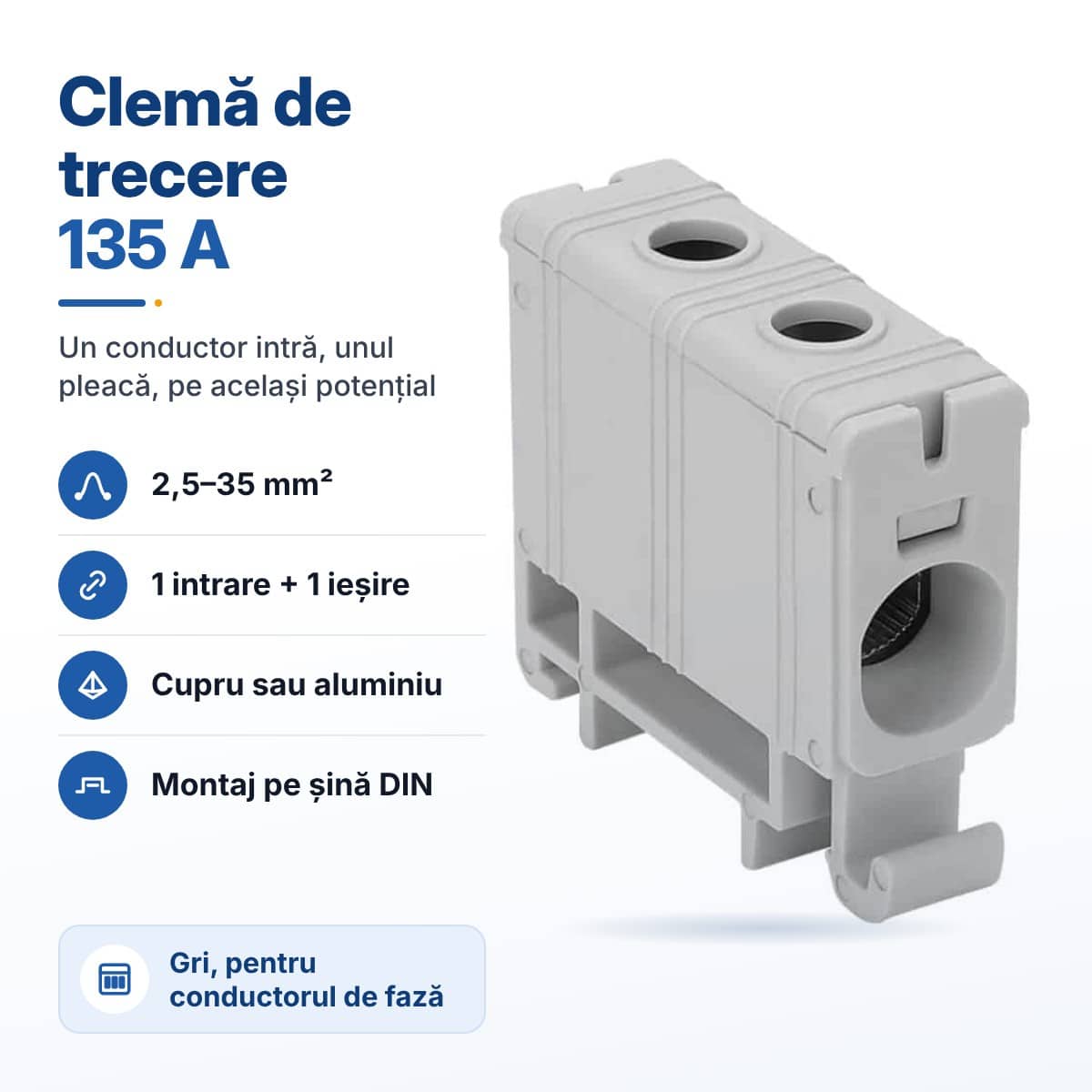

Această clemă de derivație FLEAL-35/1 de la Tracon este un punct de racord îngust pentru faze, cu o intrare și o ieșire pentru conductori de 2,5–35 mm² și curent nominal de 135 A. Corpul gri are 16,3 mm lățime și se fixează pe șina DIN.

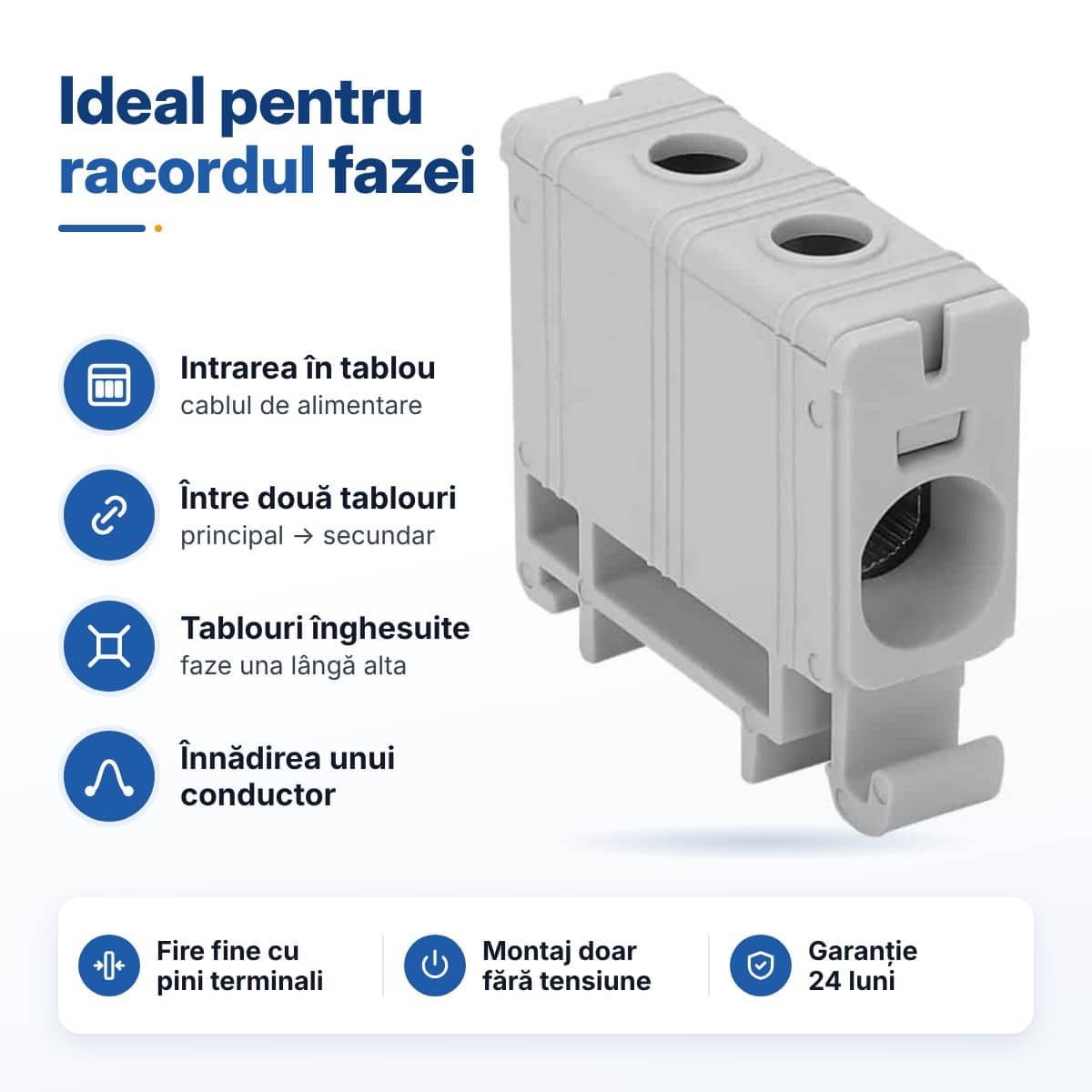

O folosiți la intrarea cablului de alimentare în tablou, la trecerea între două tablouri sau oriunde un conductor de fază trebuie înnădit sigur și accesibil pentru verificare.
Caracteristici cheie
- Lățime de doar 16,3 mm – mai multe faze încap una lângă alta pe șină
- Secțiune 2,5–35 mm² – de la circuite secundare până la alimentarea tabloului
- Curent nominal 135 A, conform fișei Tracon
- Culoare gri – se deosebește de clemele de nul și PE din aceeași serie
- Acceptă conductori din cupru sau aluminiu, plini, multifilari sau cu fire fine
- Izolație PA 6.6 UL94 V-0, protecție IP20 la atingere

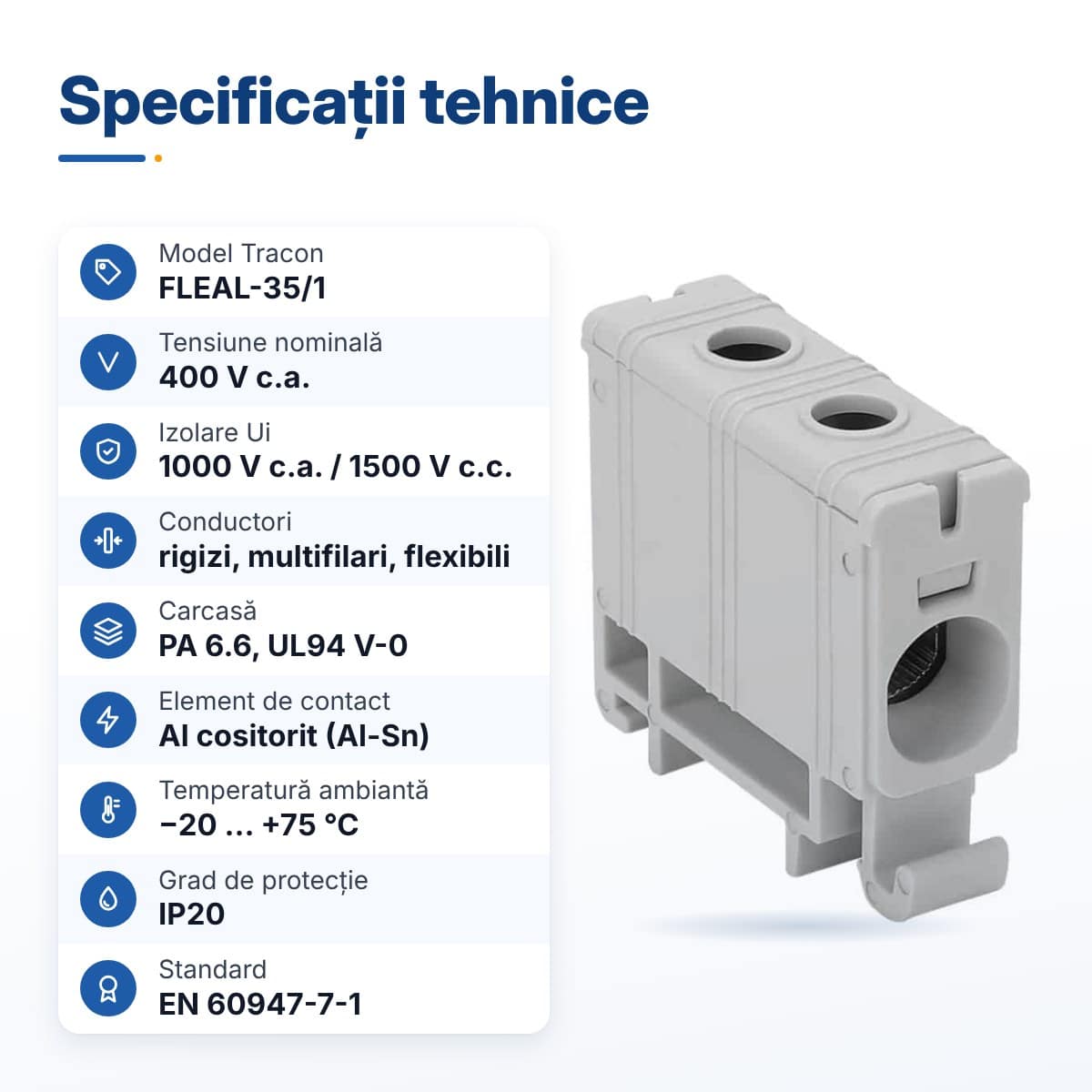

Specificații tehnice
- Producător: Tracon Budapest Kft. (Tracon Electric), Ungaria
- Cod producător: FLEAL-35/1
- Tip: clemă de derivație pentru linii principale, fixare pe șină
- Secțiune conductor: 2,5–35 mm²
- Conductori acceptați: plini (rigizi), multifilari și cu fire fine, din cupru sau aluminiu
- Curent nominal: 135 A
- Tensiune nominală: 400 V AC
- Tensiune nominală de izolare (Ui): 1000 V AC / 1500 V DC
- Număr de poli: 1
- Intrări / ieșiri: 1 intrare + 1 ieșire
- Culoare: gri
- Material izolație: poliamidă PA 6.6, clasă de inflamabilitate UL94 V-0
- Element de contact: aluminiu cositorit (Al-Sn)
- Șuruburi de strângere: 2 × M5
- Montaj: șină DIN 35 × 7,5 mm
- Grad de protecție: IP20
- Temperatura mediului ambiant: -20…+75 °C

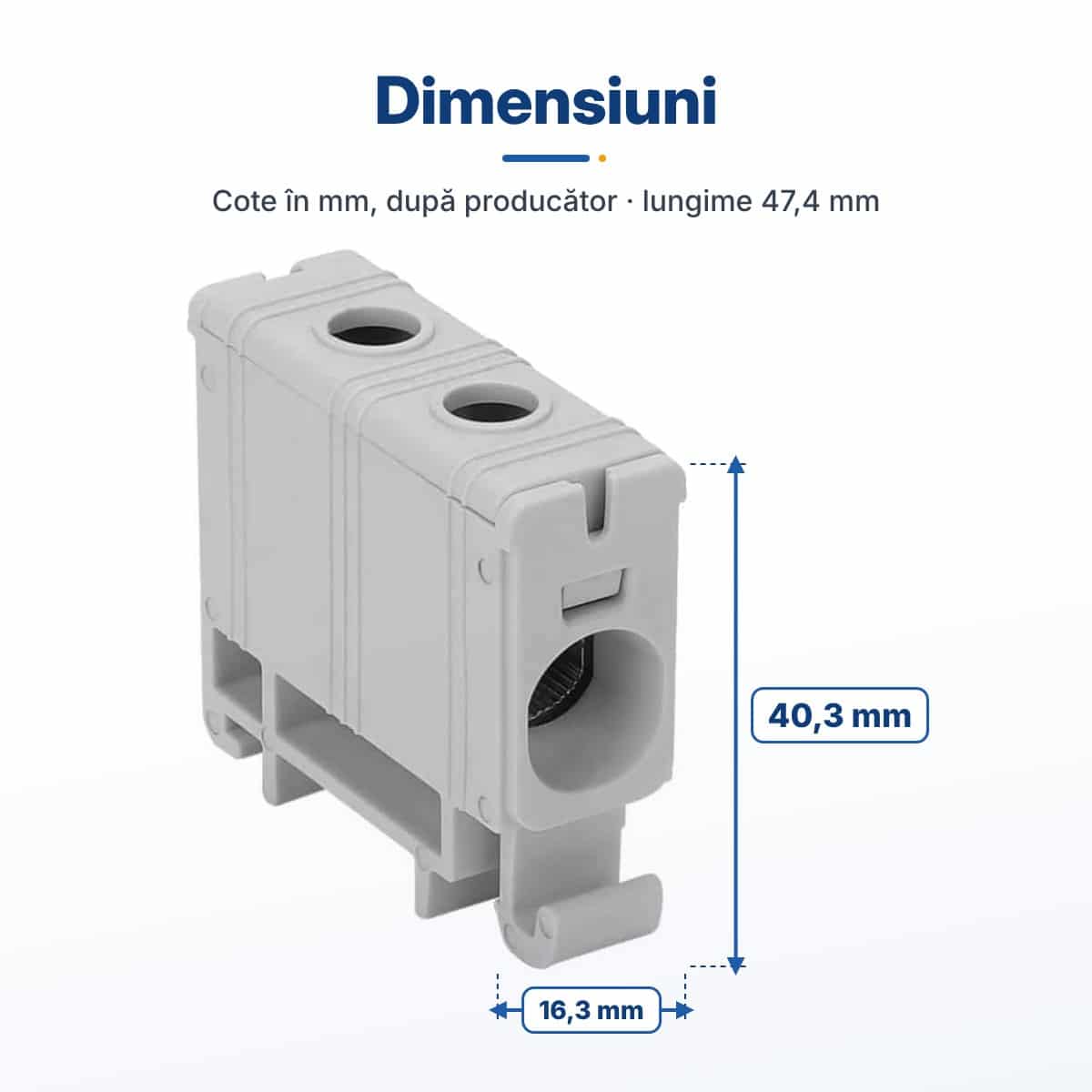

- Dimensiuni: lățime 16,3 mm × lungime 47,4 mm × înălțime 40,3 mm
- Standard: EN 60947-7-1; conformitate LVD 2014/35/UE și RoHS 2011/65/UE (declarație UE Tracon nr. 2026/12)
- Garanție: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj

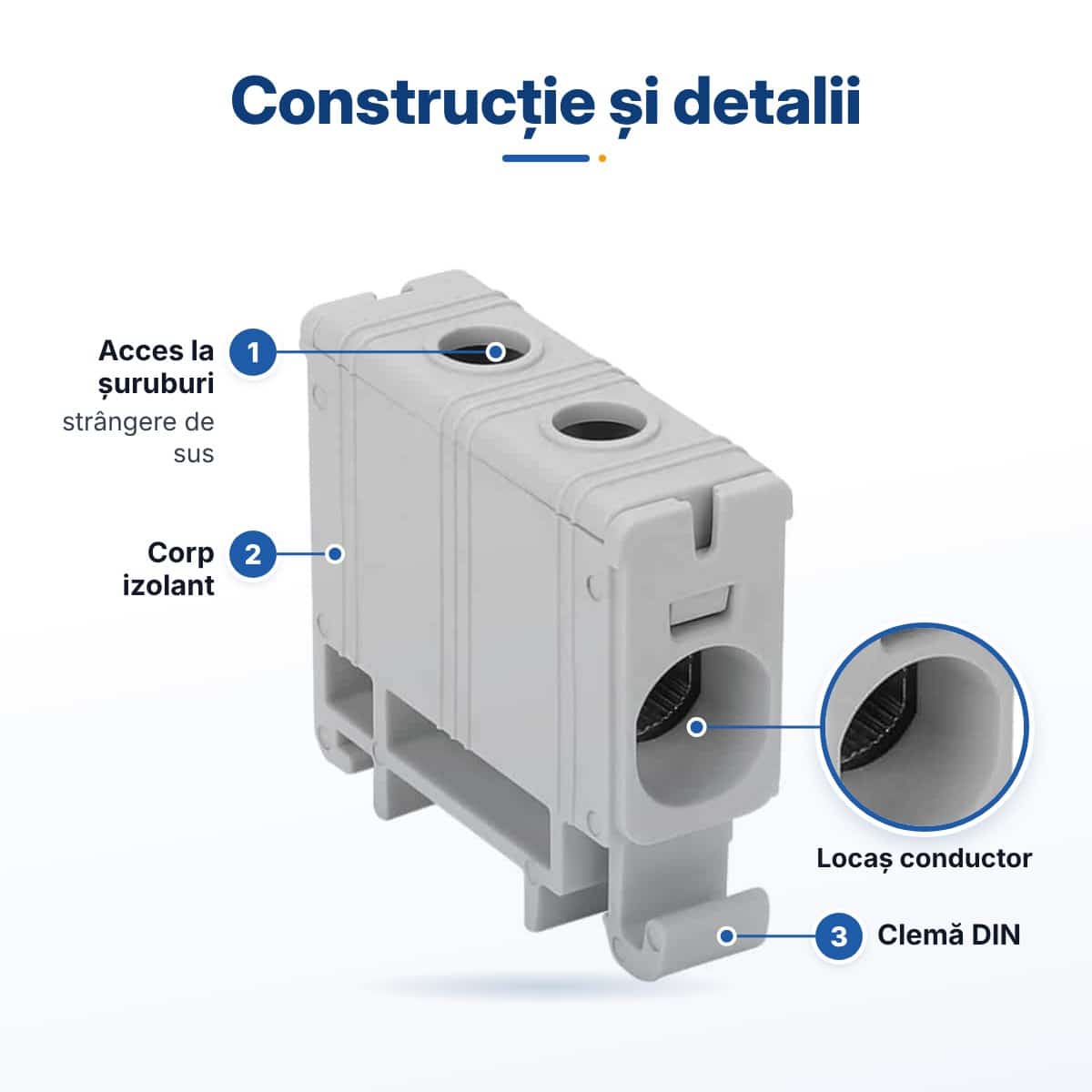

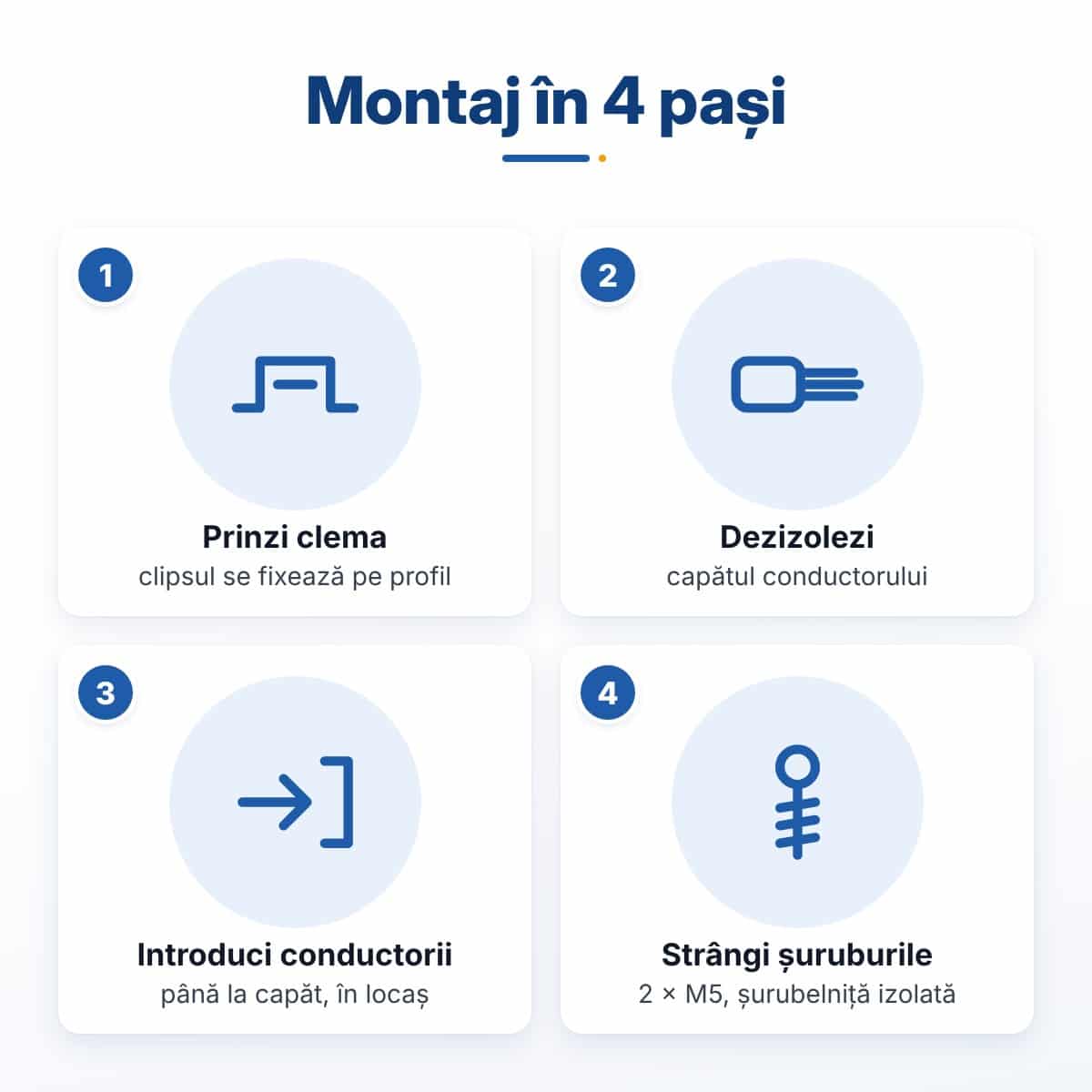

Clema se prinde pe șina DIN standard de 35 × 7,5 mm. Conductorii se strâng cu 2 șuruburi M5, unul pe intrare și unul pe ieșire. Pentru nul, seria are varianta albastră FLEAL-35/1K, cu aceleași dimensiuni.
Produsul este o singură clemă; tabloul, șina și conductorii se cumpără separat. Elementul de contact din aluminiu cositorit permite racordarea conductorilor din cupru sau aluminiu. Pentru capetele conductorilor flexibili puteți folosi pini terminali sertizați, potriviți secțiunii.
Recomandări de completare
Pentru montaj complet vă recomandăm: pini terminali 2,5 mm², set 100 buc., clește de sertizat pini 0,25–10 mm² Yato YT-23052, tablou aparent 8 module IP65, set 8 șurubelnițe electrician.
Clema de derivație FLEAL-35/1 este în stoc în Pitești, pleacă în 24–48h. Garanție: 24 luni pentru persoane fizice, 12 luni pentru firme.
