Descriere

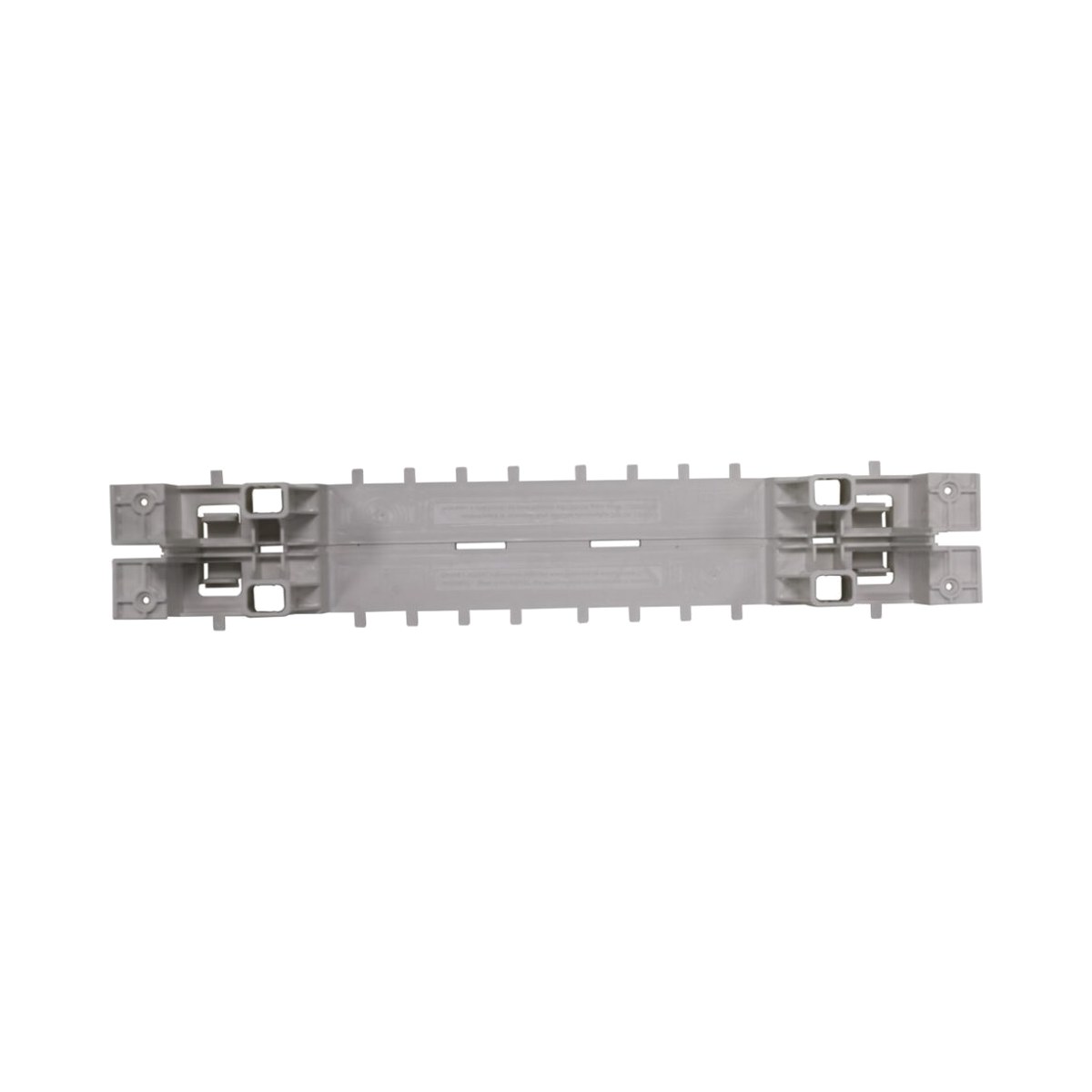

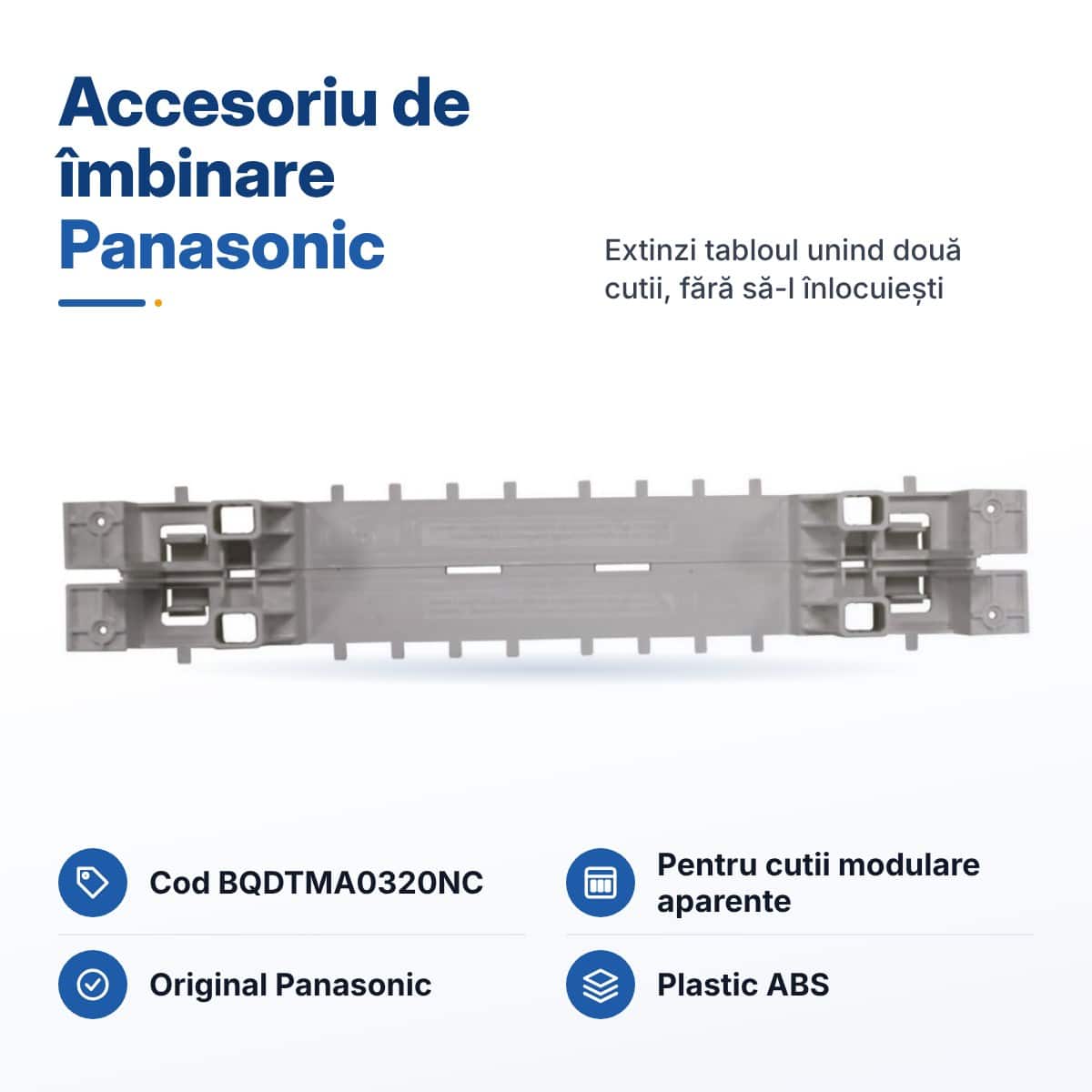

Acest accesoriu îmbinare Panasonic MODB „PT” (cod BQDTMA0320NC) unește două cutii de distribuție modulare aparente Panasonic, astfel încât obții un tablou mai mare fără să schimbi cutiile existente.

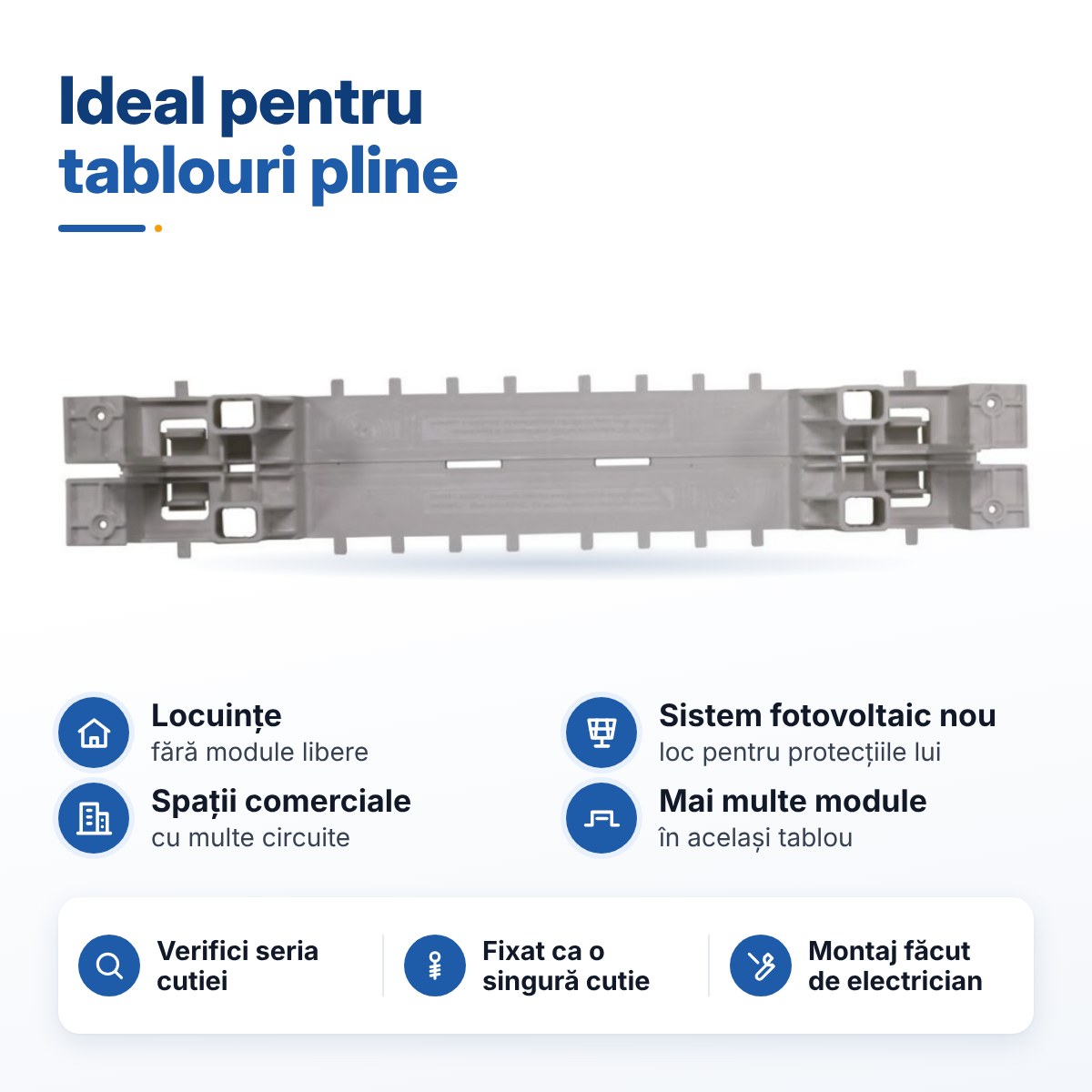

Îl folosești când adaugi circuite noi, de exemplu protecțiile pentru un sistem fotovoltaic, iar tabloul existent nu mai are module libere. Circuitele din cutia veche rămân neatinse, iar aparatele noi intră în cutia alăturată.
Caracteristici cheie
- Unește două cutii modulare: extinzi tabloul fără să-l înlocuiești
- Piesă originală Panasonic, potrivită cu cutiile din aceeași gamă
- Plastic ABS, rigid și ușor

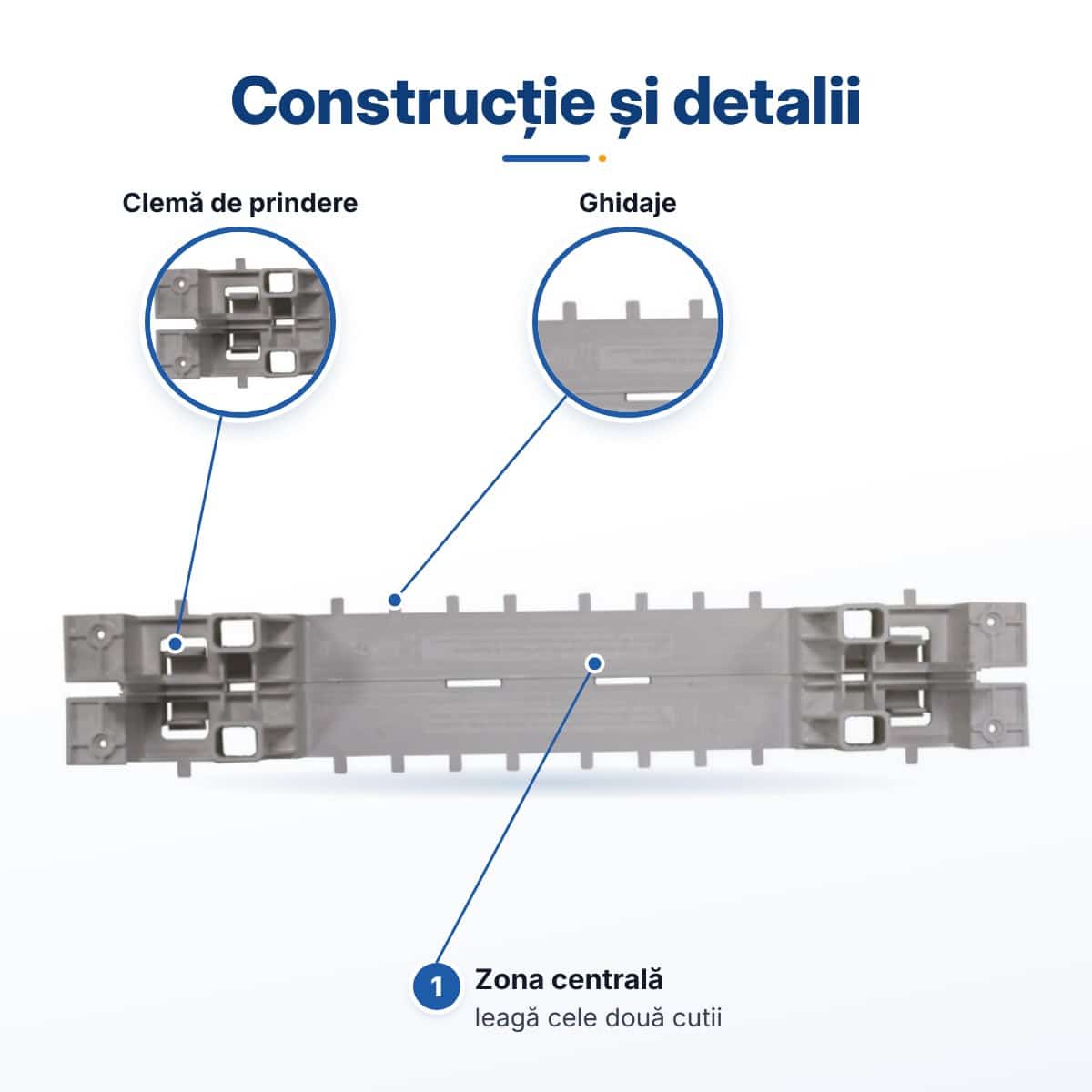

- Montaj simplu, între bazele celor două cutii
- Marcaje CE, TSE, WEEE

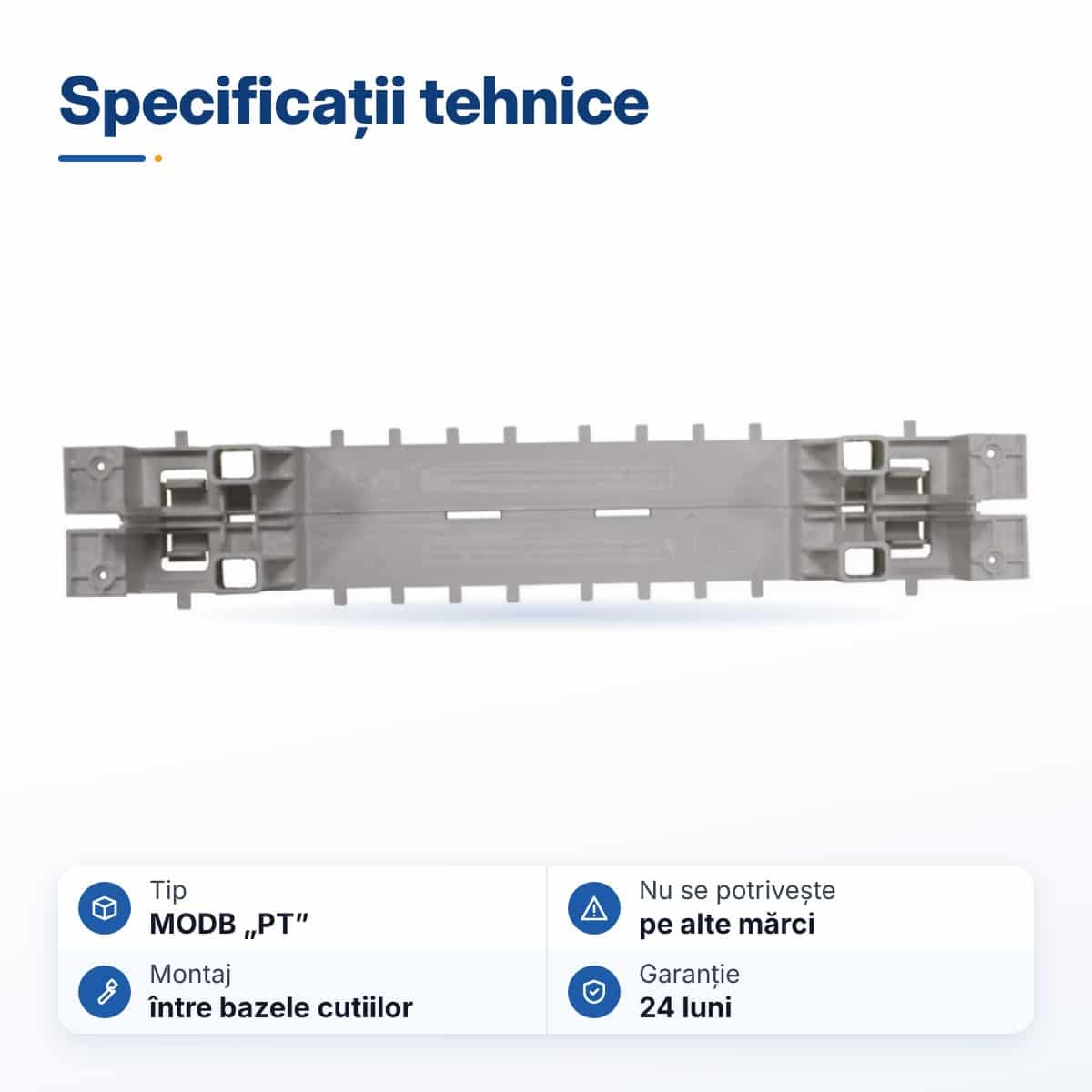

Specificații tehnice
- Produs: accesoriu de îmbinare MODB „PT”
- Cod producător: BQDTMA0320NC
- Marcă: Panasonic
- Material: ABS
- Compatibilitate: cutii de distribuție modulare aparente Panasonic
- Marcaje: CE, TSE, WEEE
- EAN: 8682803139693
- Garanție: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Accesoriul este pentru cutiile modulare aparente Panasonic. Verifică înainte de comandă că ambele cutii sunt din gama Panasonic de cutii modulare aparente; pe cutii de alte mărci nu se potrivește. Codul BQDTMA0320NC și EAN-ul de mai sus te ajută să identifici piesa exactă.

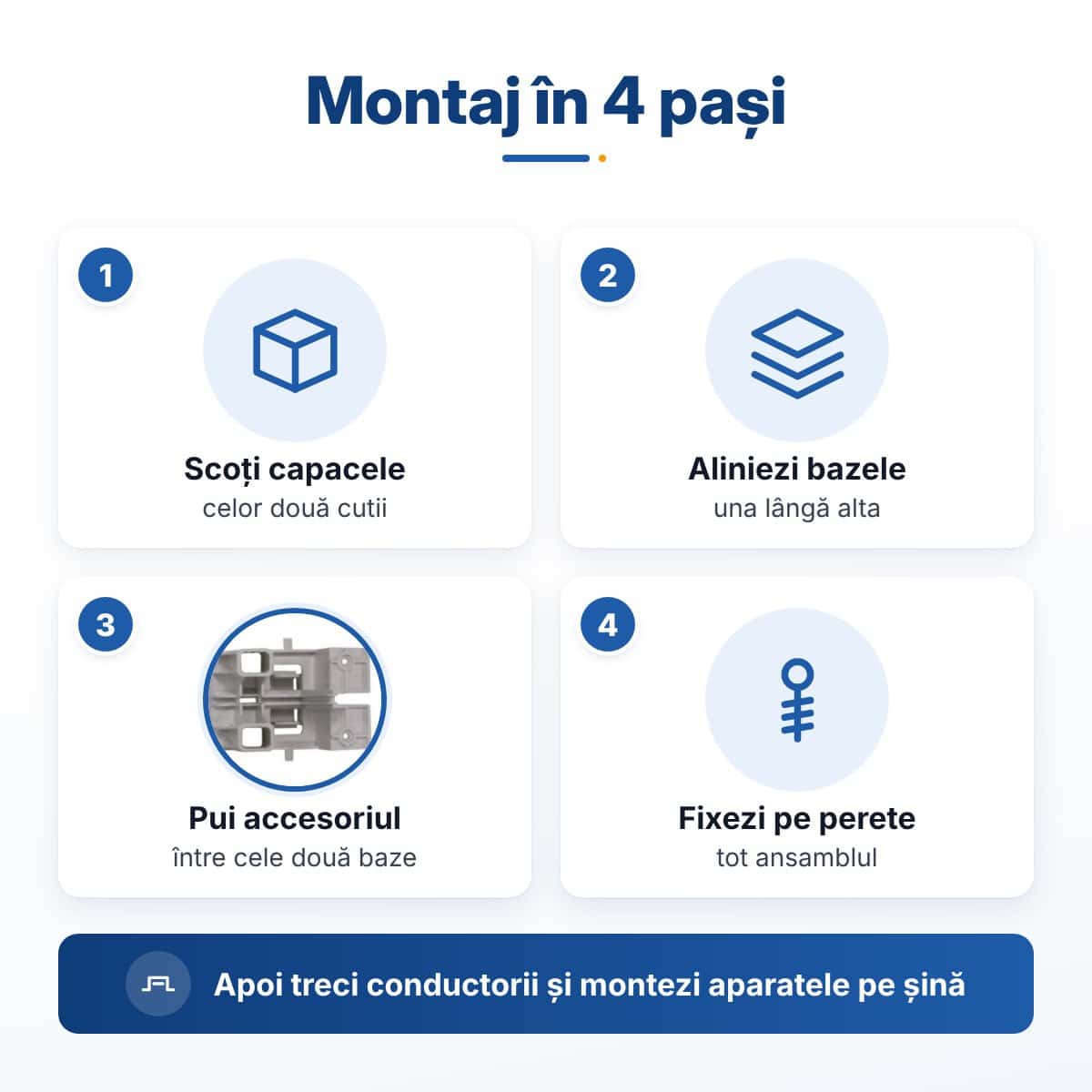

Cele două cutii se așază una lângă alta, cu bazele aliniate, iar accesoriul se montează între ele. Ansamblul se prinde apoi pe perete ca o singură cutie. Pașii de montaj: scoți capacele și verifici că bazele celor două cutii se aliniază pe aceeași linie; montezi accesoriul de îmbinare între baze; prinzi ansamblul pe perete în punctele de fixare ale cutiilor; treci conductorii între cutii și montezi aparatele pe șinele DIN.
Înainte de extindere numără aparatele pe care vrei să le adaugi și modulele ocupate de fiecare, conform fișei lor, și lasă câteva module libere pentru completări ulterioare. Lucrările în tablou se fac de un electrician autorizat, cu alimentarea întreruptă. Cutia a doua, aparatele de protecție și conductorii se cumpără separat.
Recomandări de completare
Se folosește împreună cu: Cutie de distribuție modulară Panasonic 16 module, Descărcător de supratensiune 275 VAC, Siguranță automată Schneider Easy9 1P+N 32A.
Accesoriul de îmbinare Panasonic BQDTMA0320NC este în stoc în Pitești, pleacă în 24–48h. Dacă nu știi câte module îți trebuie pentru protecțiile sistemului fotovoltaic, trimite-ne schema și te ajutăm să le numeri.
