Descriere

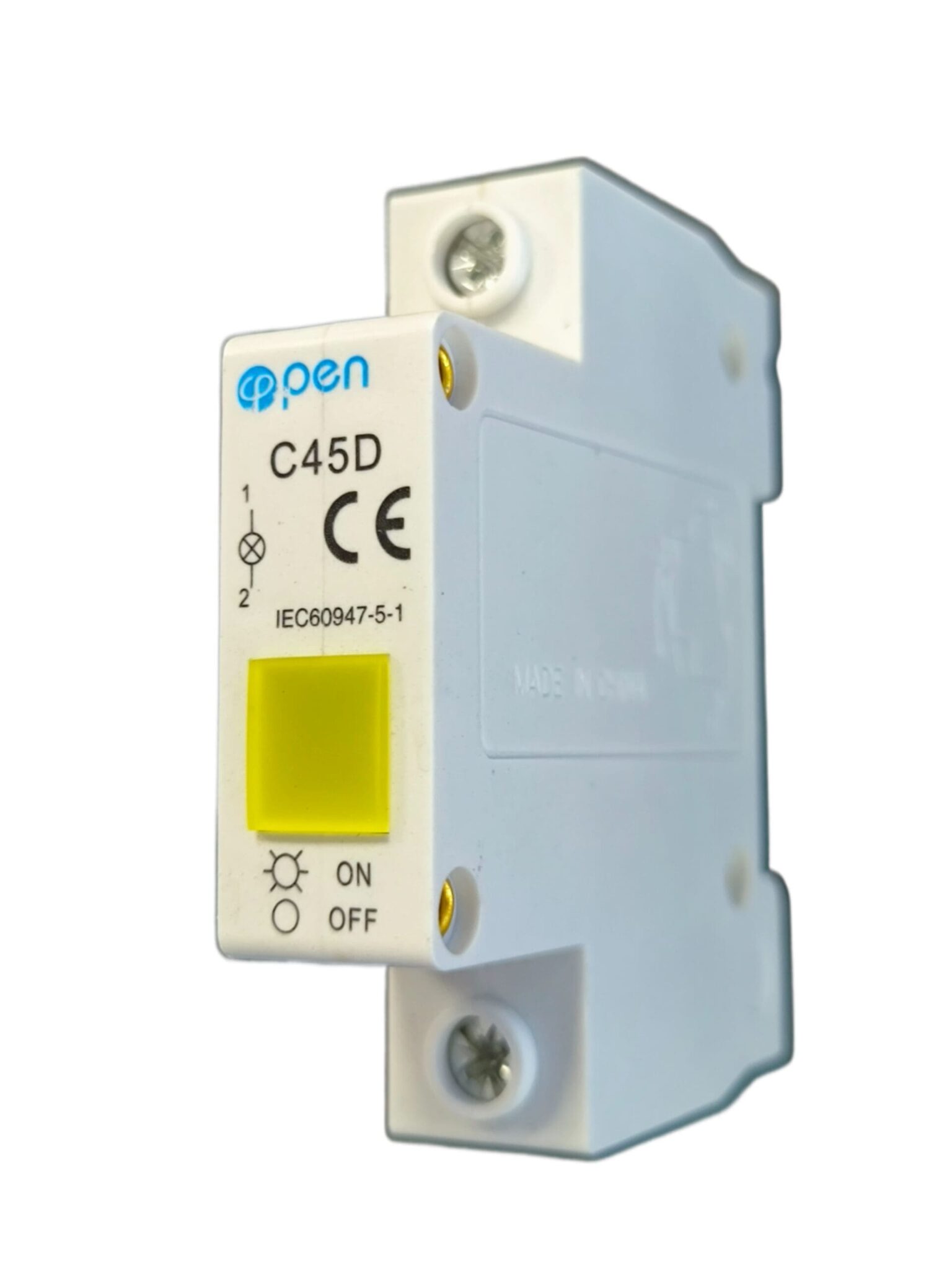

Această lampă indicator șină DIN galbenă (Open C45D, 220 V) îți arată dintr-o privire dacă un circuit din tablou este sub tensiune. Se montează pe aceeași șină ca siguranțele automate și ocupă un singur modul. Lentila galbenă se deosebește ușor de lămpile de altă culoare din același tablou.
În convenția de culori pentru lămpi de semnalizare din IEC 60204-1, galbenul indică o stare anormală care cere atenție. În tablourile de locuință și în cele fotovoltaice este folosită des ca martor pentru o a doua sursă de alimentare (de exemplu ieșirea de rezervă a invertorului sau generatorul), ca să se distingă de lampa rețelei.
Caracteristici cheie
- Lentilă galbenă vizibilă din fața tabloului – vezi starea circuitului fără să deschizi capacul de protecție
- Ocupă un singur modul pe șina DIN, lângă siguranța pe care o semnalizează
- Două borne cu șurub, legare simplă între fază și nul
- Funcționează direct la 220 V c.a., fără sursă sau transformator separat
- Carcasă în același format cu siguranțele modulare, se aliniază cu aparatajul din tablou
Specificații tehnice
- Model: Open C45D (seria de lămpi indicatoare modulare Open)
- Producător: Open
- Culoare lentilă: Galben
- Tensiune de lucru: 220 V c.a.
- Lățime: 1 modul DIN
- Montaj: pe șină DIN, în tablou modular
- Conexiune: 2 borne cu șurub (marcate 1 și 2)
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Lampa se leagă în paralel cu consumatorul pe care îl semnalizează: o bornă la faza de după siguranța automată sau după contactor, cealaltă la nul. Când circuitul este sub tensiune, lampa se aprinde; când siguranța a declanșat sau circuitul e oprit, lampa este stinsă. Pentru tablouri trifazate se folosește câte o lampă pe fiecare fază.
Ai nevoie de o șurubelniță pentru borne și de conductor flexibil cu pini terminali sau conductor rigid. Lampa nu are protecție proprie, deci se alimentează dintr-un circuit protejat de o siguranță automată. Se montează numai în curent alternativ de 220 V și numai cu tabloul scos de sub tensiune, de un electrician autorizat. Dacă ai nevoie de mai multe semnalizări în același tablou, combină culorile: aceeași serie Open C45D există pe eSol și în alte culori, pe lângă varianta galbenă.
Recomandări de completare
Pentru montaj complet vă recomandăm: Tablou aparent 8 module IP65, Siguranță automată Schneider Easy9 1P+N 10A, Pini terminali 2,5 mm² (set 100 buc.).
Lampa indicator galbenă pentru șină DIN pleacă din Pitești în 24–48h. Dacă nu știi pe ce circuit să o legi, ne poți scrie înainte de comandă.
