Descriere

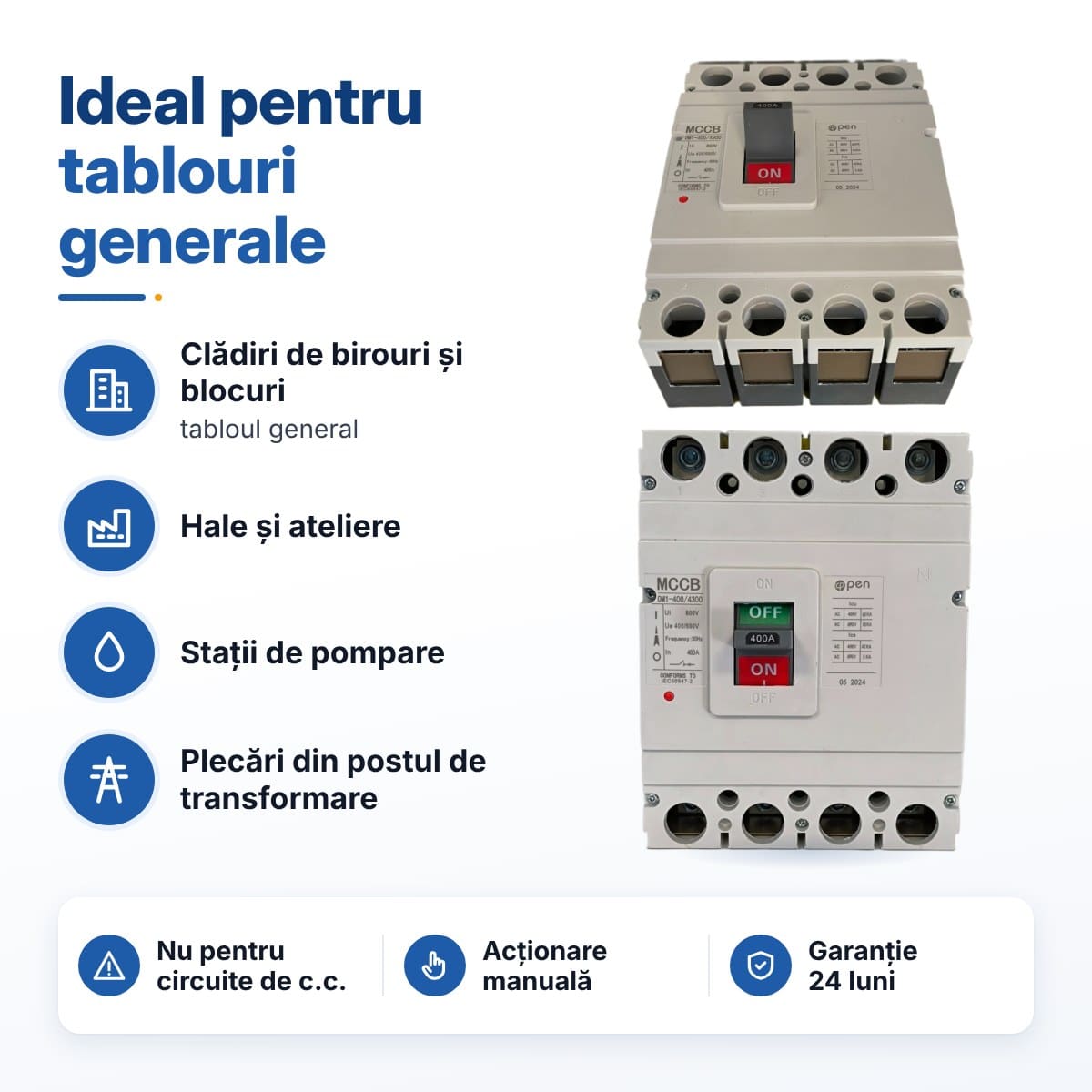

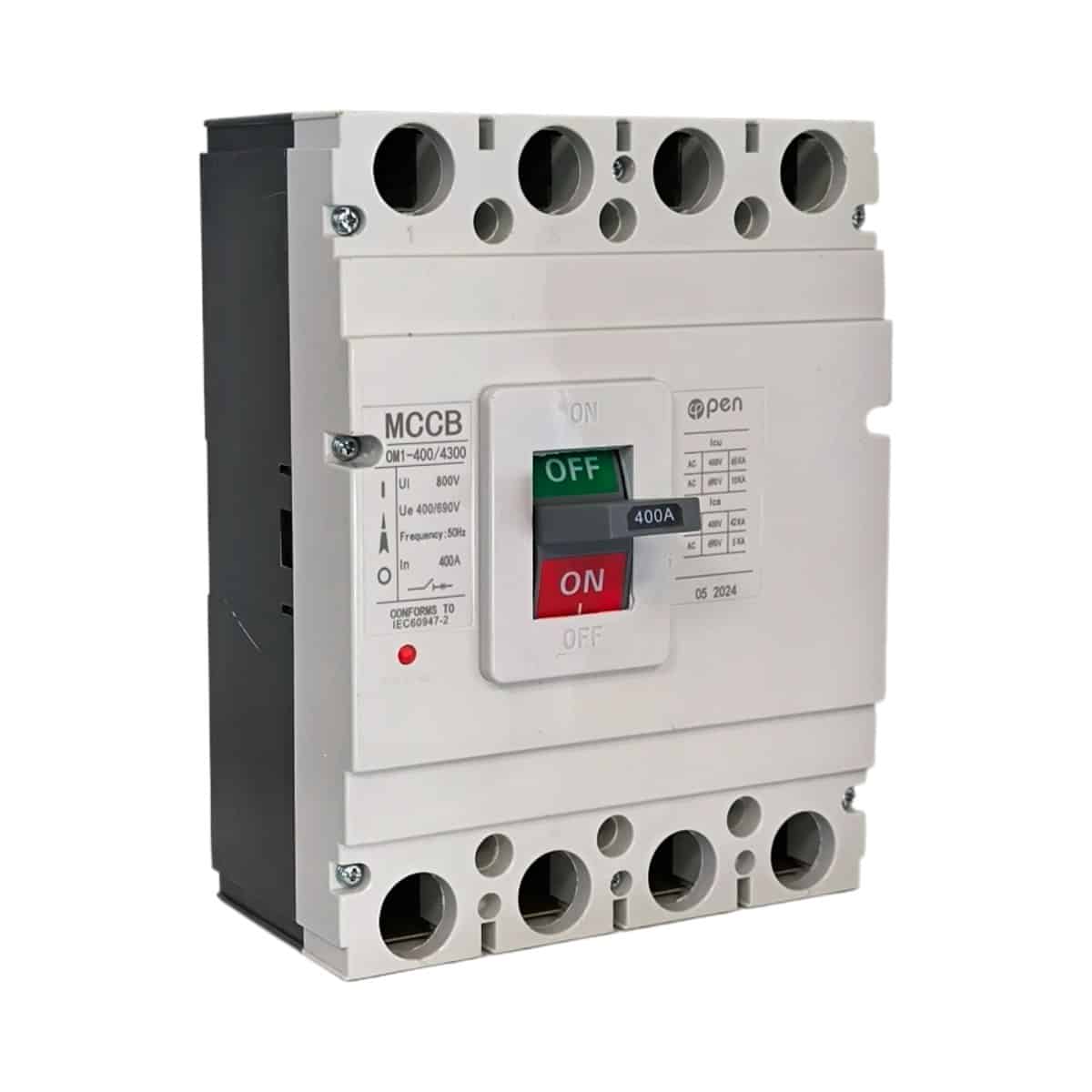

Acest întrerupător automat MCCB 400A OPEN OM1-400/4300 protejează la suprasarcină și scurtcircuit circuitele trifazate de curent alternativ cu consum mare: tablouri generale de clădire, hale, ateliere, stații de pompare sau plecări de putere din posturi de transformare. Are 4 poli (3P+N), deci întrerupe simultan cele trei faze și nulul.
Capacitatea de rupere de 65 kA la 400V AC îl face potrivit pentru tablourile aflate aproape de transformator, unde curenții de scurtcircuit sunt mari. Carcasa turnată (molded case) și bornele dimensionate pentru 400A permit racordarea cu bare sau cu cabluri de secțiune mare cu papuci.

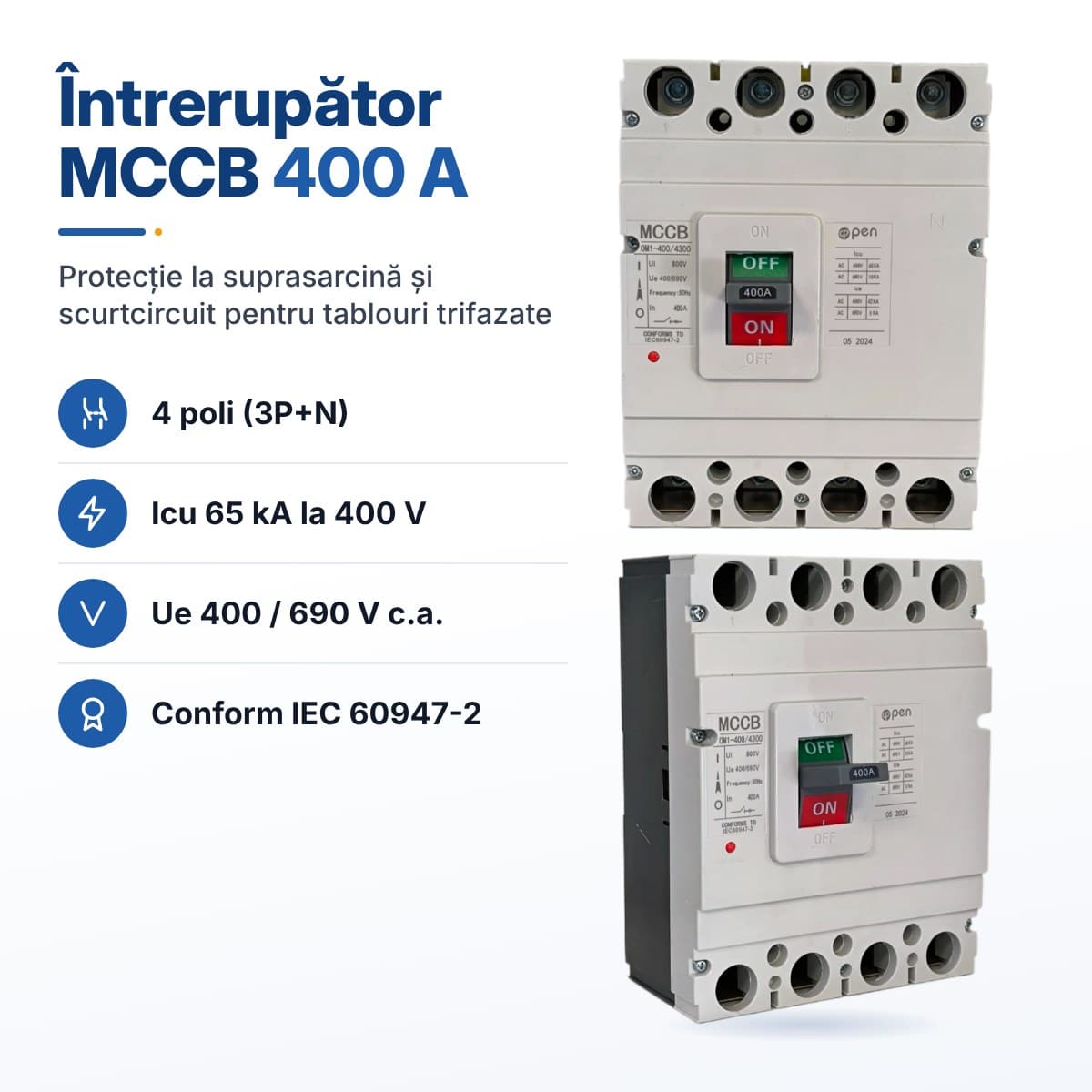

Caracteristici cheie
- Protecție la suprasarcină și scurtcircuit pentru circuite de până la 400A
- 4 poli (3P+N) – separă complet fazele și nulul la declanșare
- Capacitate de rupere Icu 65 kA la 400V AC, pentru tablouri apropiate de transformator
- Buton „push to trip” pentru testarea mecanismului de declanșare
- Maneta indică clar pozițiile ON și OFF
- Conform IEC 60947-2, standardul pentru întrerupătoarele de putere

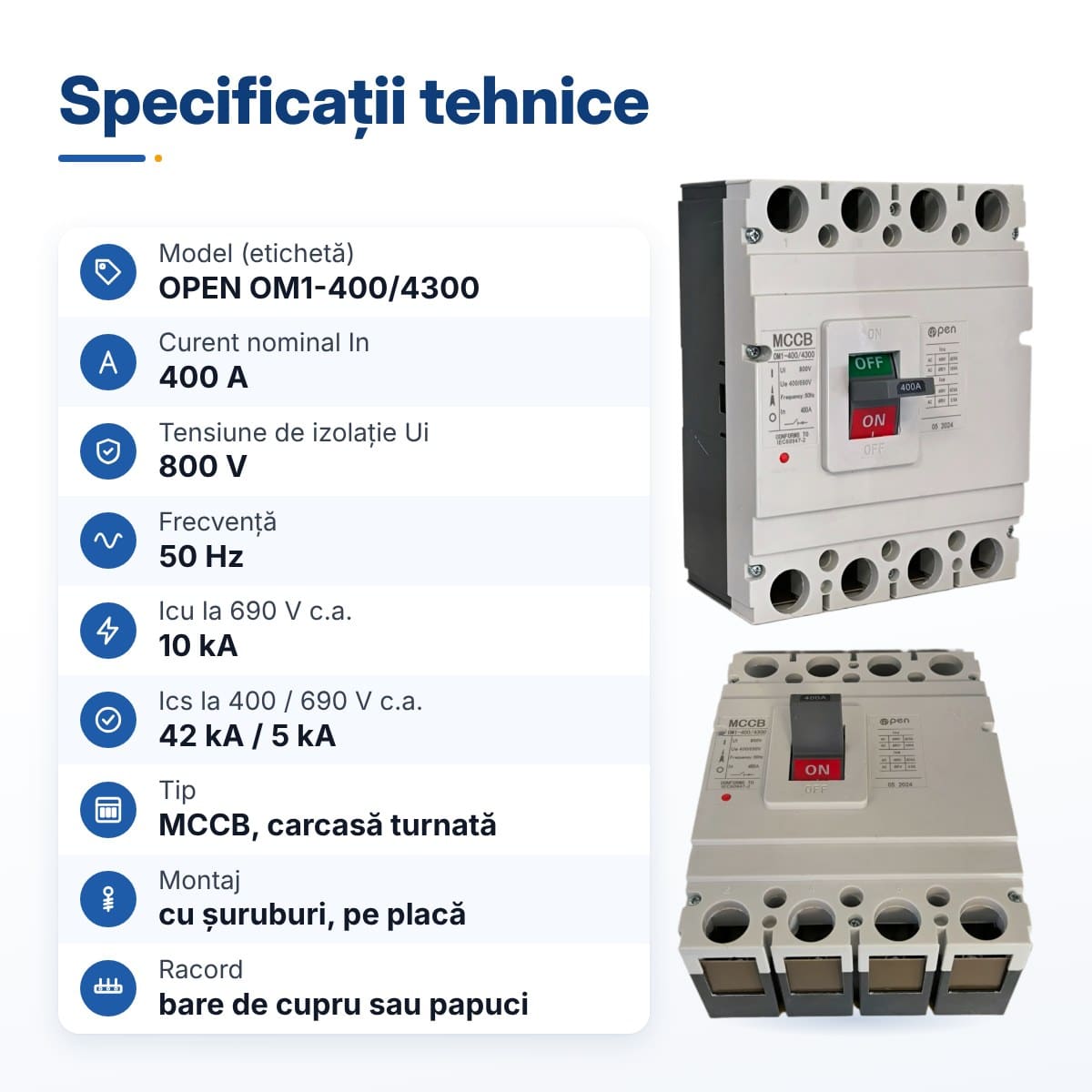

Specificații tehnice
- Producător: OPEN
- Model: OM1-400/4300
- Tip: întrerupător automat cu carcasă turnată (MCCB)
- Curent nominal (In): 400A
- Număr poli: 4 (3P+N)
- Tensiune nominală de izolație (Ui): 800V
- Tensiune nominală de lucru (Ue): 400/690V AC
- Frecvență: 50Hz
- Capacitate de rupere limită (Icu): 65 kA la 400V AC, 10 kA la 690V AC
- Capacitate de rupere de serviciu (Ics): 42 kA la 400V AC, 5 kA la 690V AC
- Standard: IEC 60947-2
- Test declanșare: buton „push to trip”
- Garanție: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Întrerupătorul este destinat exclusiv rețelelor de curent alternativ de 50Hz (400V sau 690V între faze). Nu se folosește în circuite de curent continuu – baterii, string-uri fotovoltaice sau partea DC a invertoarelor. Pentru acestea alegeți întrerupătoare marcate pentru DC.

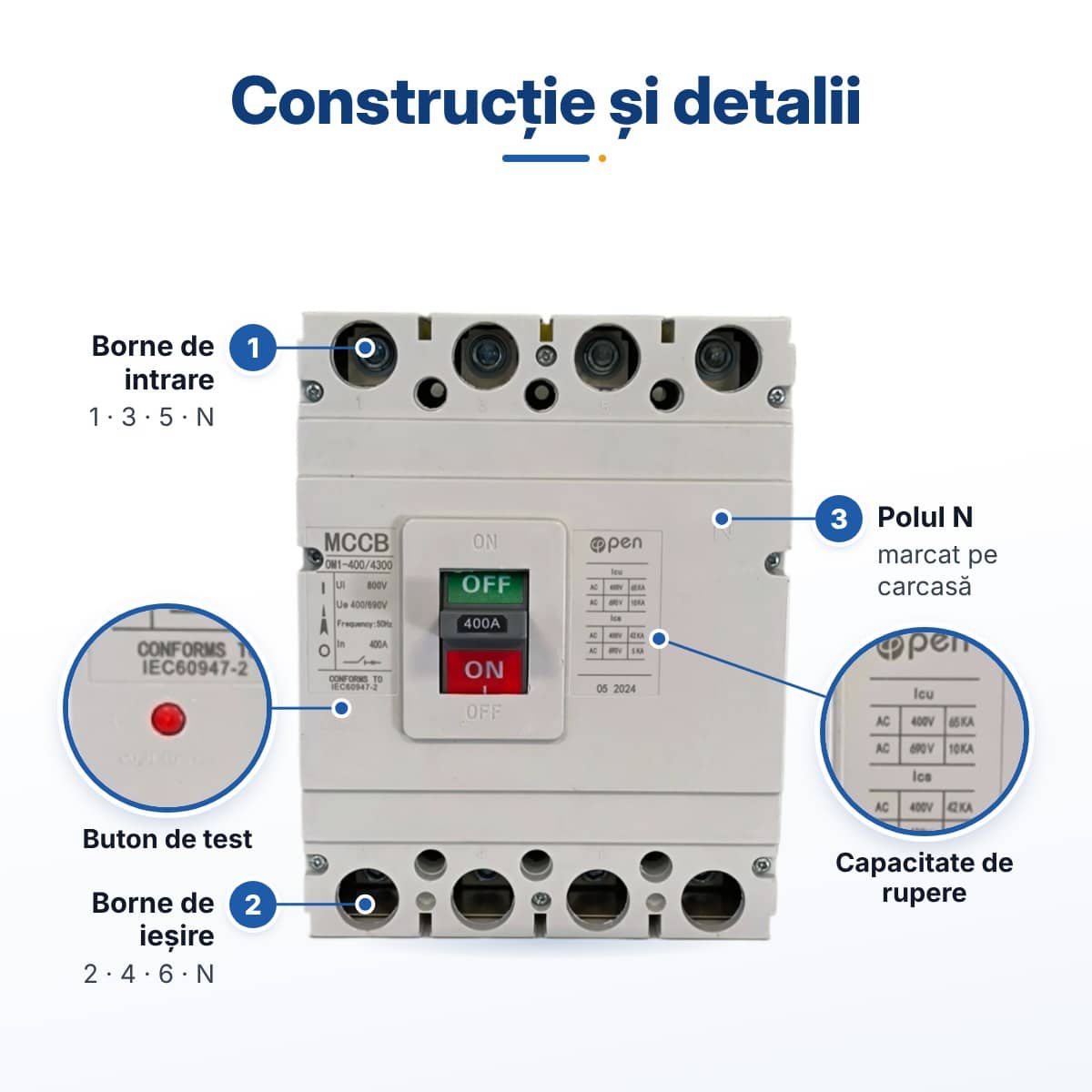

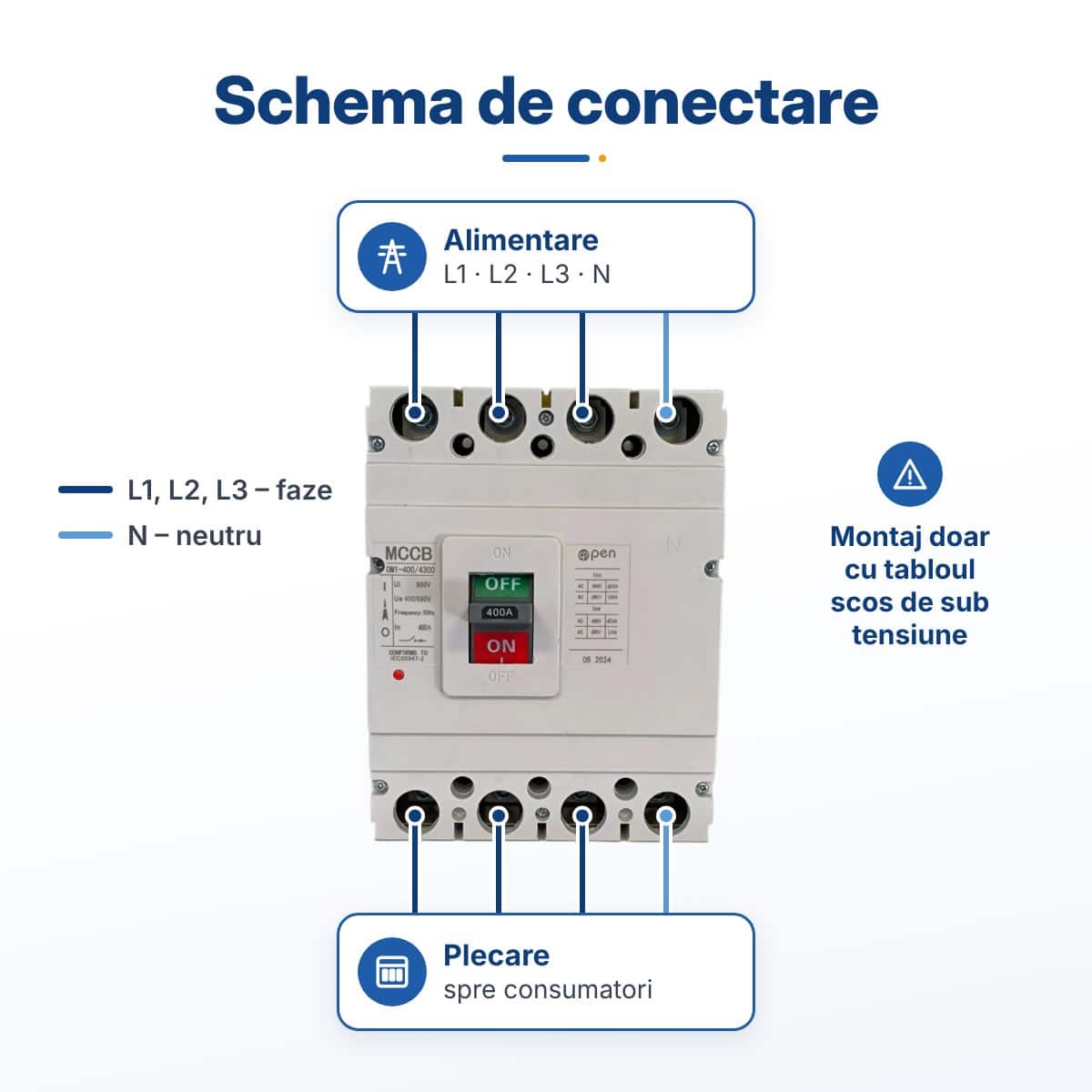

Se montează cu șuruburi pe placa de montaj a tabloului, în poziție verticală, cu alimentarea pe bornele de sus (1, 3, 5, N) și plecarea pe bornele de jos (2, 4, 6, N). Racordarea se face cu bare de cupru sau cu cabluri de secțiune potrivită pentru 400A, prevăzute cu papuci sertizați hidraulic. Strângeți bornele cu cheia potrivită și verificați strângerea după primele ore de funcționare sub sarcină.
Montajul și punerea în funcțiune se fac de electrician autorizat ANRE, cu instalația scoasă de sub tensiune. Verificați înainte ca valoarea Icu de 65 kA să fie mai mare decât curentul de scurtcircuit calculat în punctul de montaj.
Recomandări de completare
Pentru montaj complet vă recomandăm: Presă hidraulică 12T pentru sertizare 16–240 mm² Yato YT-22861, Descărcător supratensiune trifazat 385 VAC, Lampă indicator pentru șină DIN 220V.
Întrerupătorul automat MCCB 400A OPEN este în stoc în Pitești, pleacă în 24–48h. Pentru verificarea capacității de rupere necesare în tabloul dumneavoastră vă ajutăm la telefon.
