Descriere

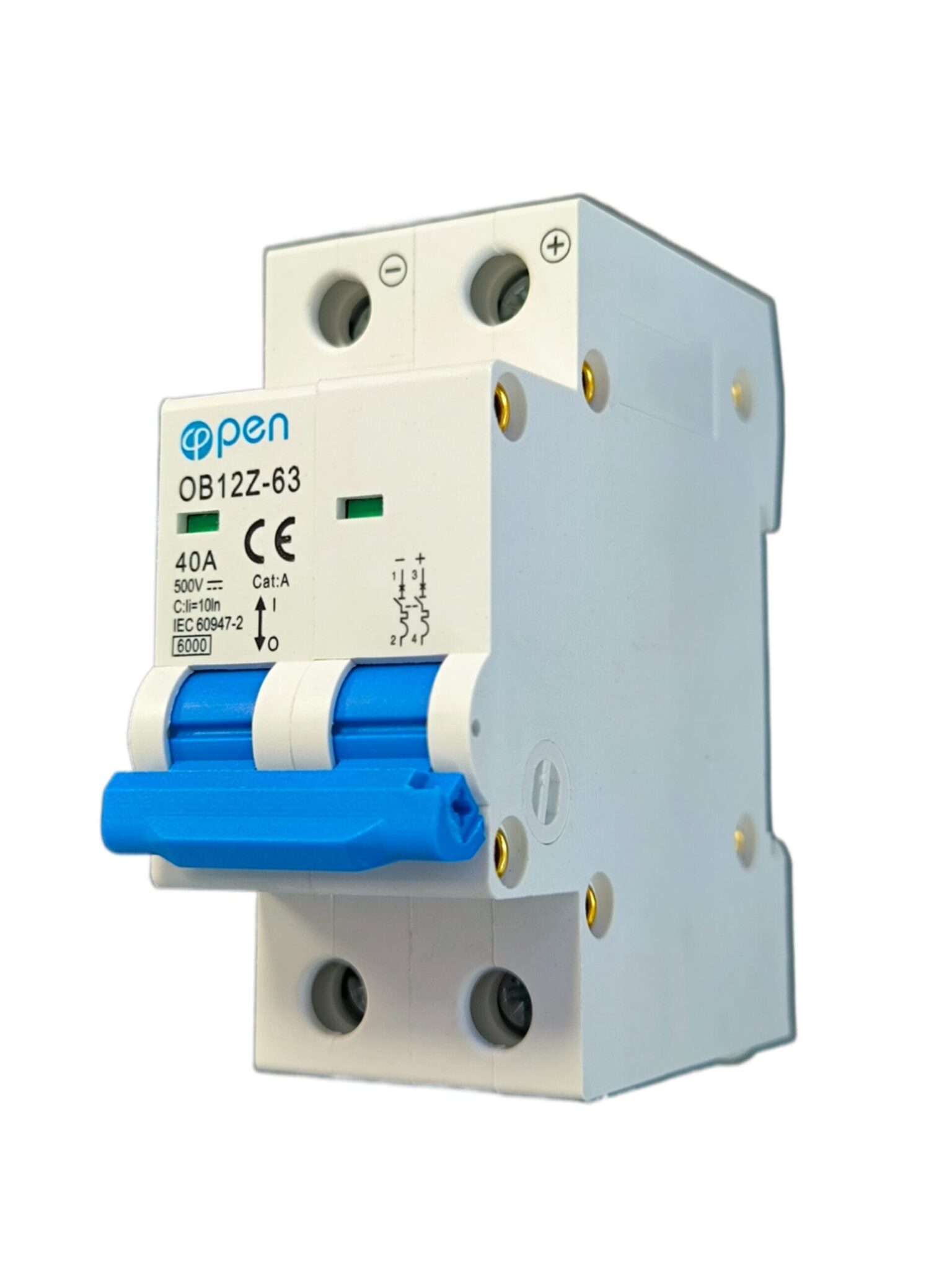

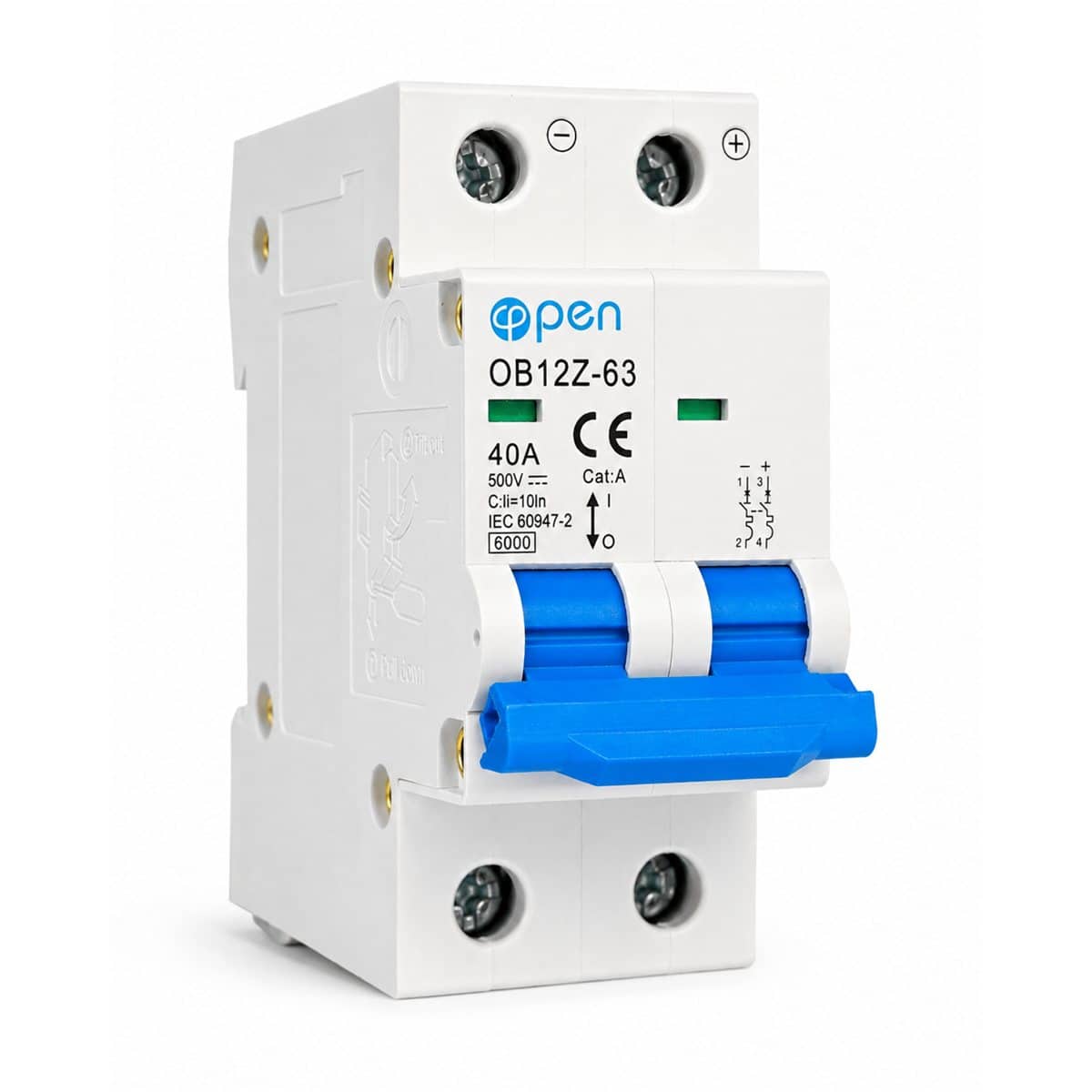

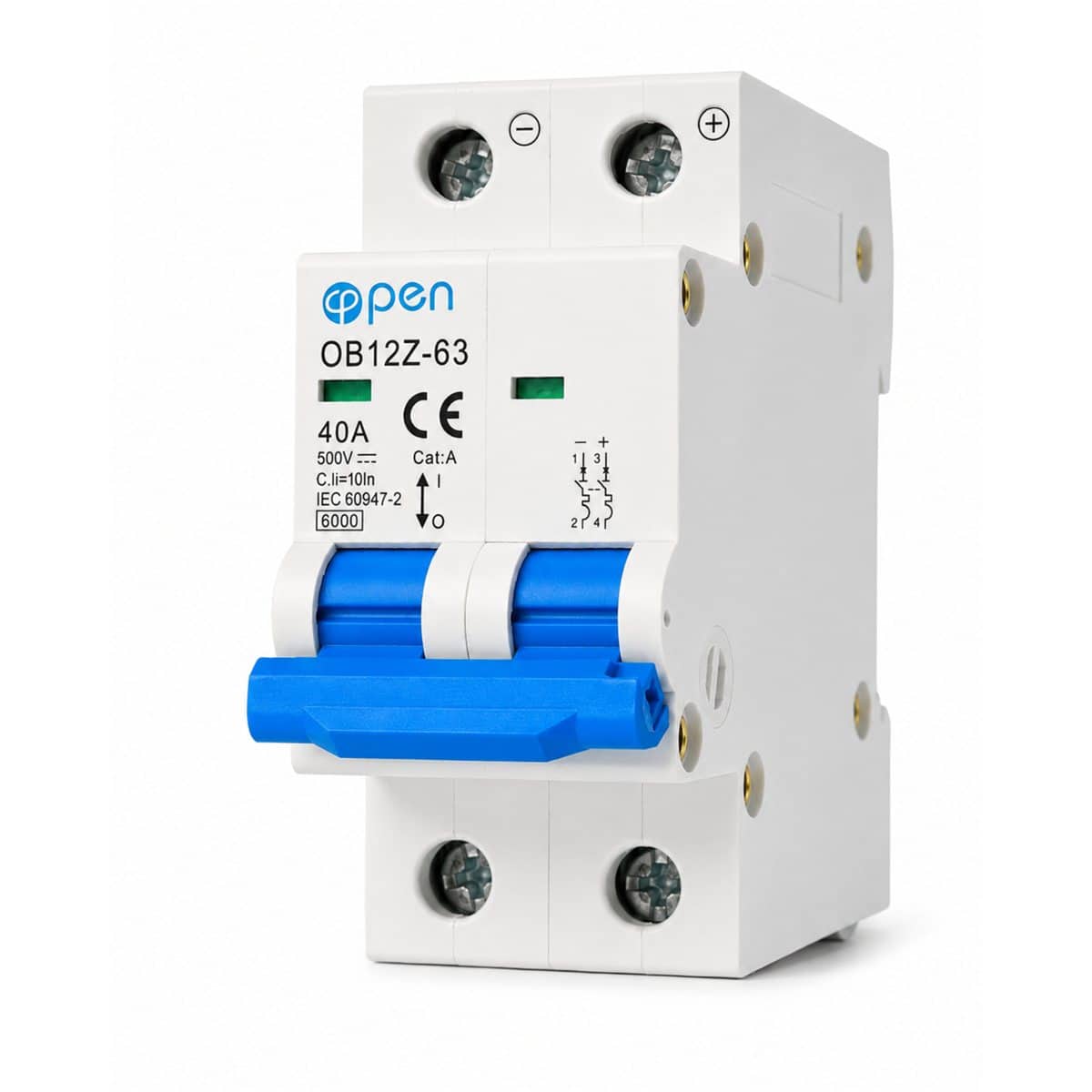

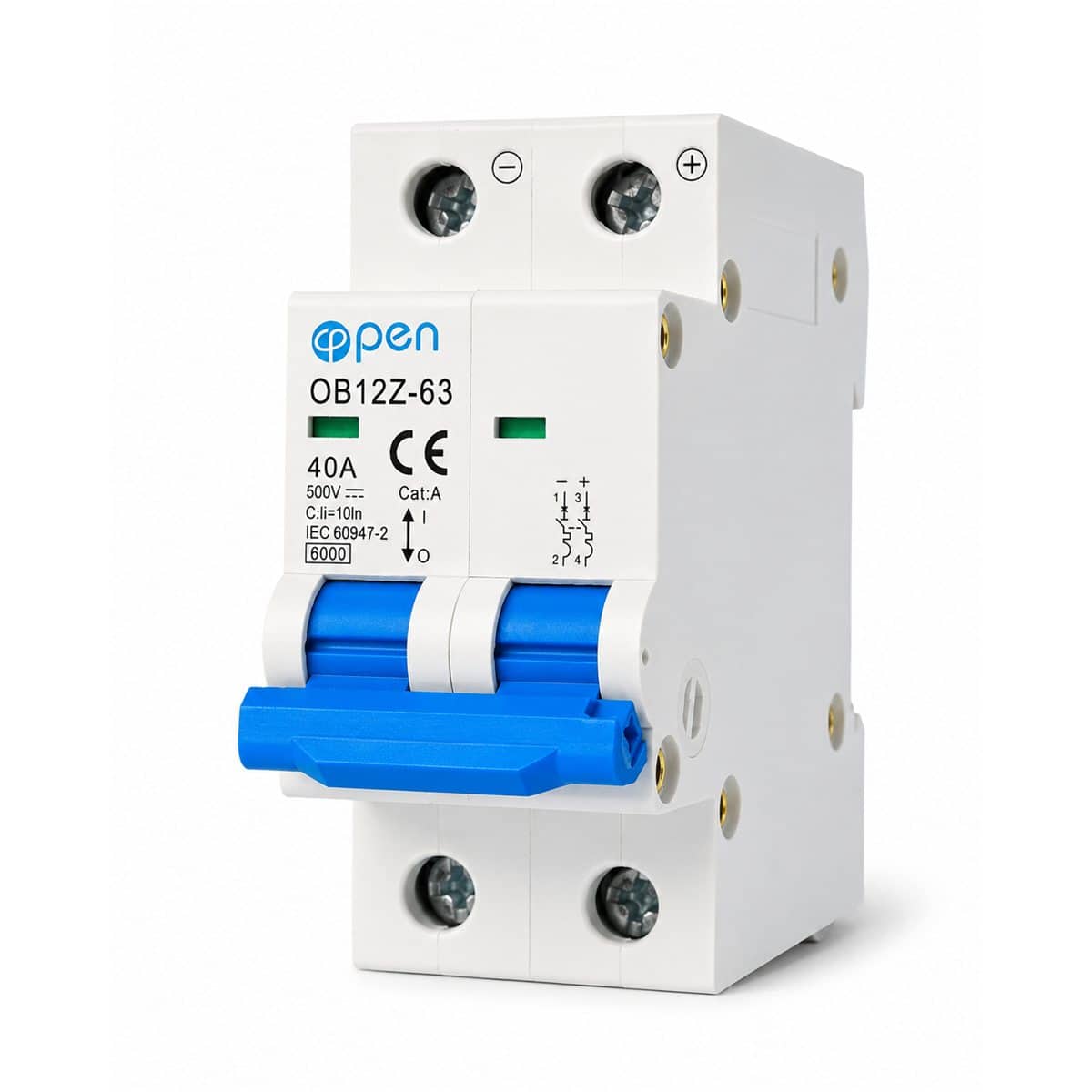

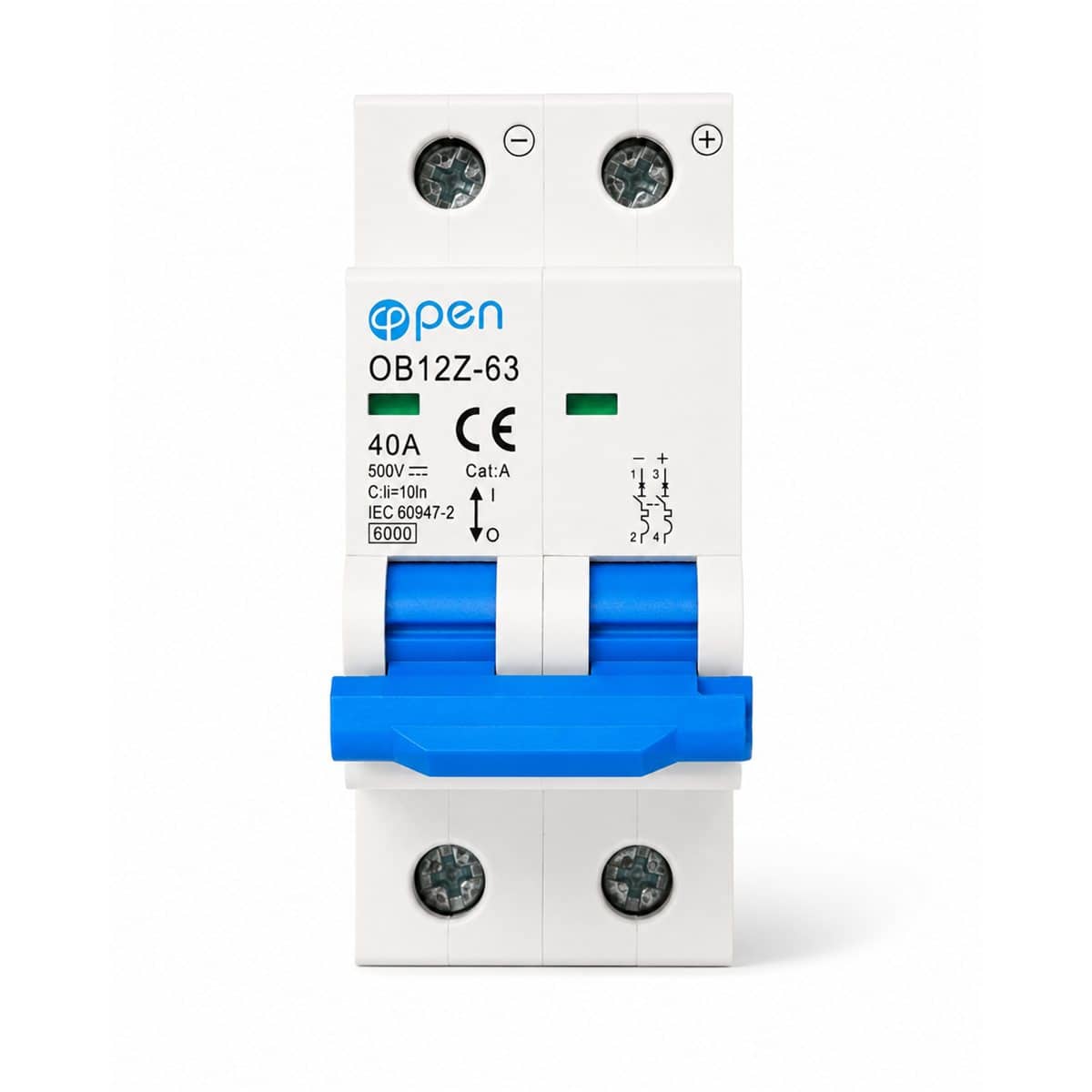

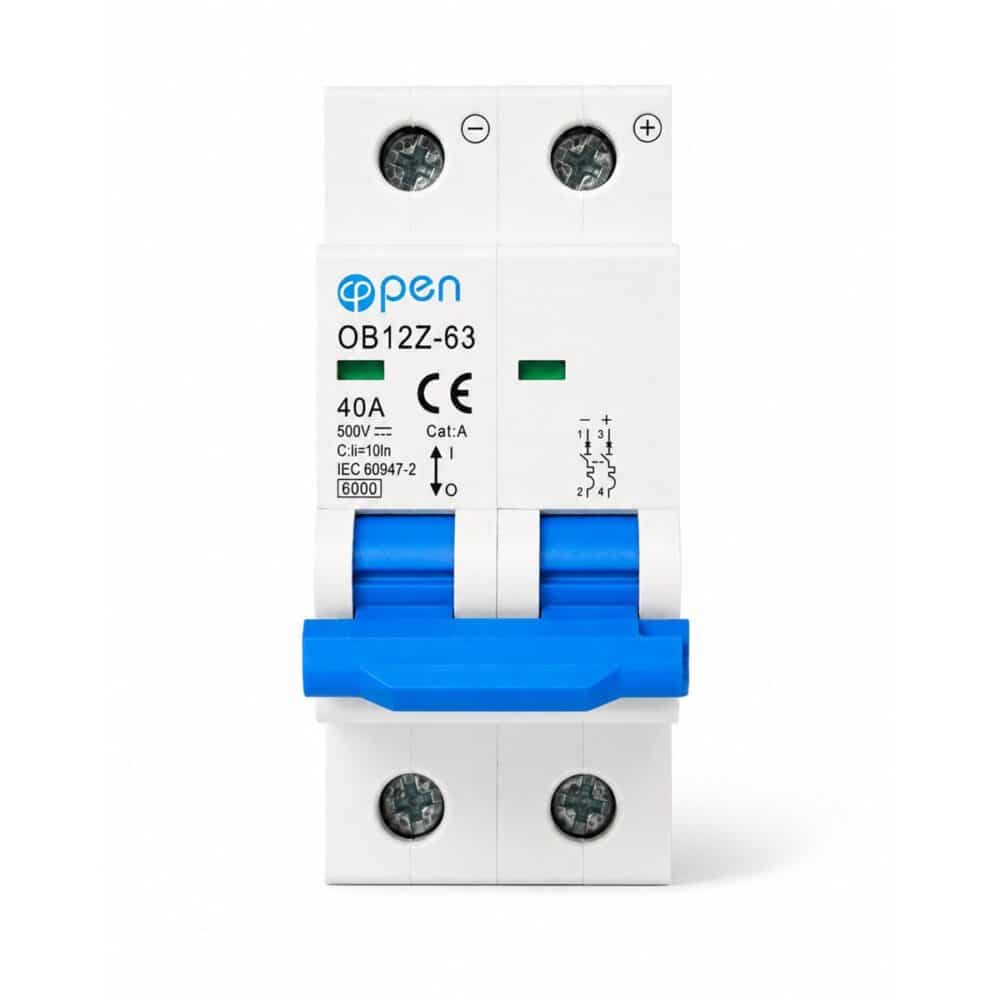

O siguranță automată DC 40A pe 2 poli, pentru 500 V DC (model Open OB12Z-63), protejează circuitele de curent continuu ale sistemului fotovoltaic la suprasarcină și scurtcircuit. Se montează pe partea DC, între panouri sau baterie și invertor, și servește în același timp ca separator când lucrezi la instalație.
Întrerupe simultan plusul și minusul, deci circuitul rămâne complet izolat după declanșare sau când o scoți din funcțiune pentru lucrări. Intră în orice tablou modular cu șină DIN, alături de descărcătoare și separatoare fuzibile.

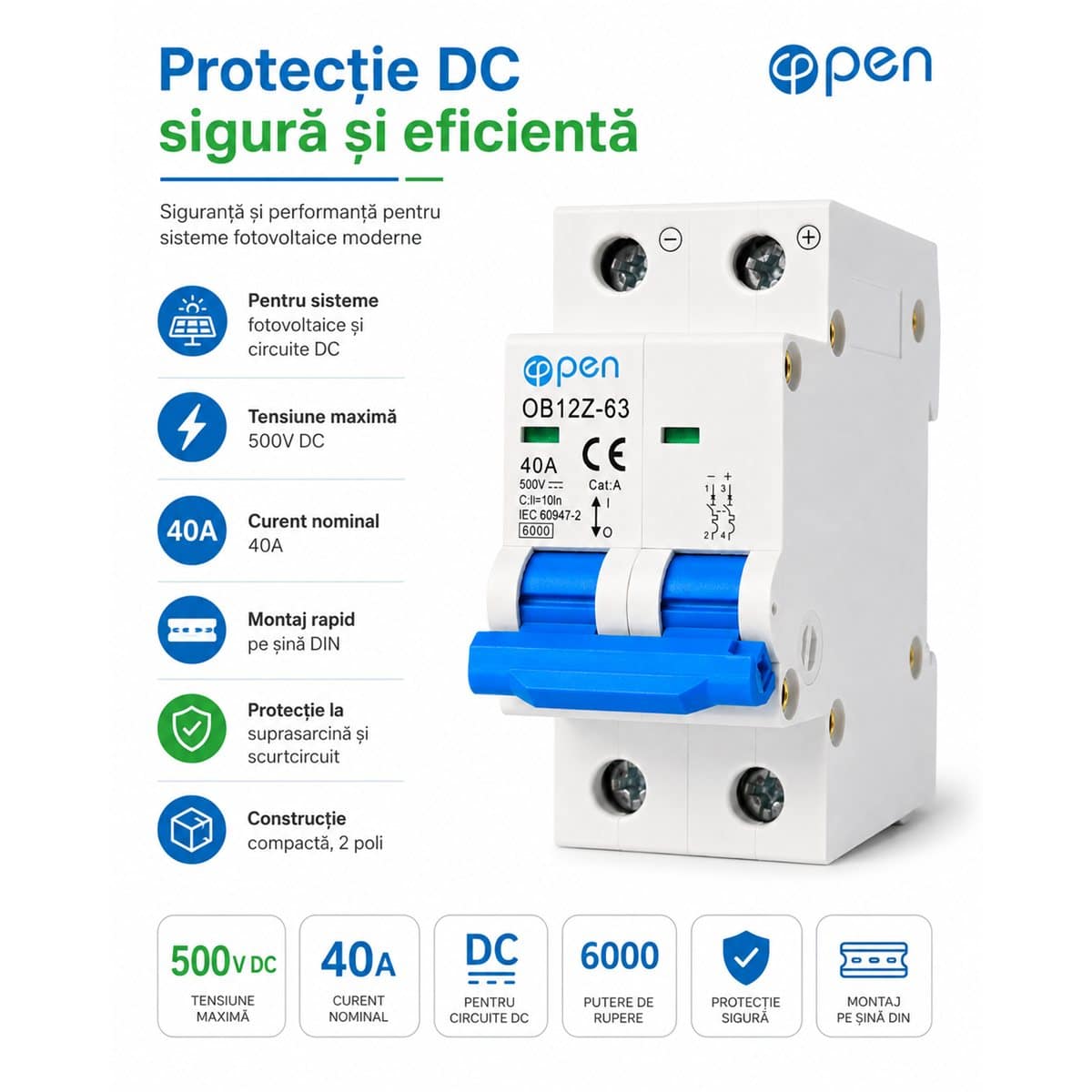

Caracteristici cheie
- 40 A pe 2 poli – întrerupe simultan plusul și minusul
- 500 V c.c. – acoperă baterii de 12–48 V și șiruri de panouri sub 500 V
- Caracteristică C – suportă vârfurile de pornire fără declanșări nedorite
- Separator pentru lucrări – scoți circuitul de sub tensiune cu o manetă
- Montaj pe șină DIN 35 mm – intră în orice tablou modular
- Capacitate de rupere 6 kA – marcată pe aparat

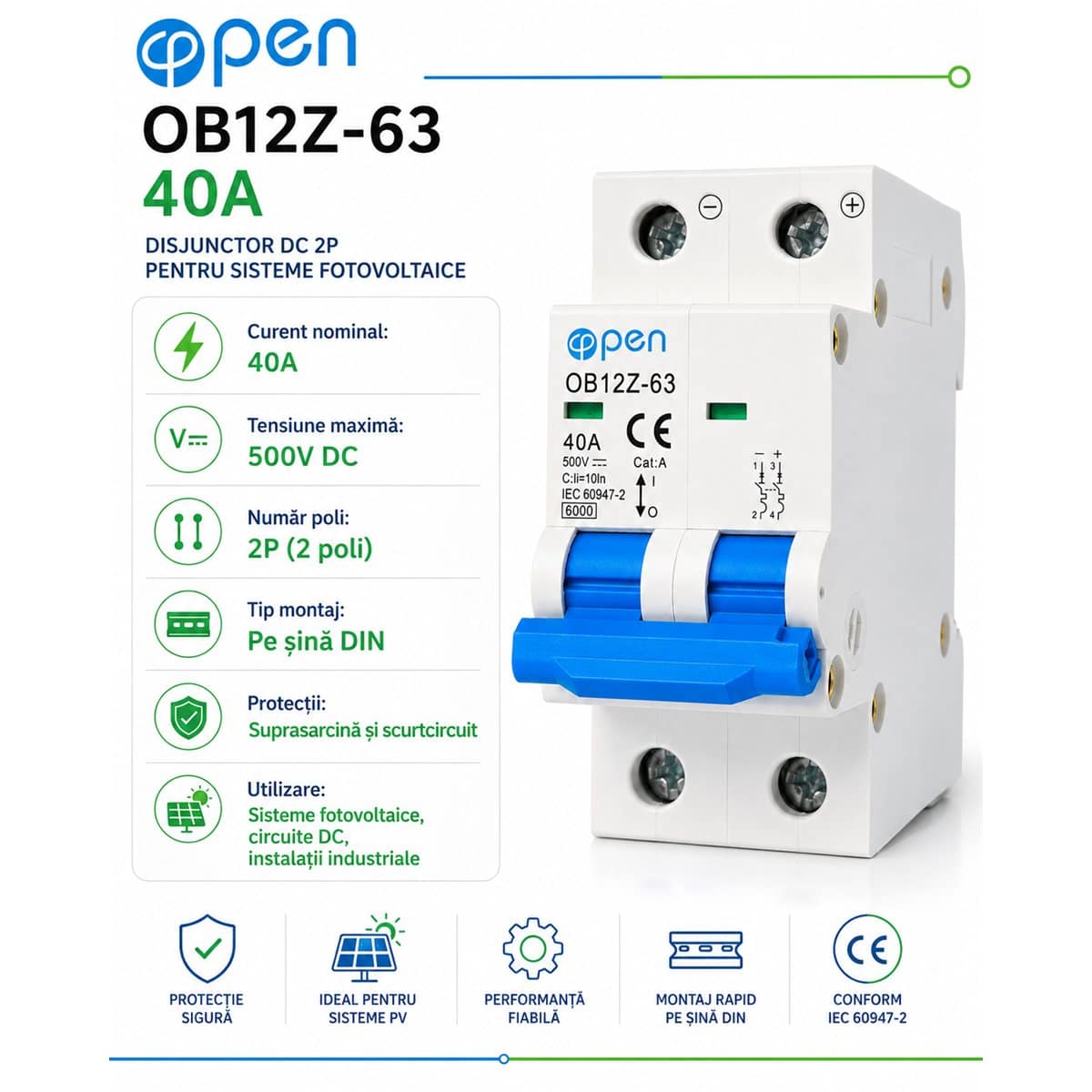

Specificații tehnice
- Model: Open OB12Z-63
- Producător: OPEN
- Curent nominal: 40 A
- Număr de poli: 2P
- Tensiune nominală: 500 V c.c.
- Caracteristică de declanșare: C (Ii = 10 In)
- Capacitate de rupere: 6 kA (marcaj 6000)
- Categorie de utilizare: A
- Standard: IEC 60947-2
- Protecții: suprasarcină și scurtcircuit
- Montaj: șină DIN 35 mm
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Curentul siguranței se alege peste curentul maxim al circuitului protejat și sub curentul admis de cablu. Treapta de 40 A se folosește, de exemplu, pe ieșirea comună a mai multor șiruri de panouri legate în paralel sau pe circuitul unui controler de încărcare, acolo unde 32 A nu lasă rezervă suficientă. Secțiunea cablului o stabilește electricianul în funcție de curent, lungime și modul de pozare.
Respectă polaritatea marcată pe aparat: la curent continuu, o legare inversă poate afecta stingerea arcului. Tensiunea șirului de panouri sau a bateriei trebuie să rămână sub 500 V în orice condiții, inclusiv iarna, la temperaturi negative. Pașii de montaj: fixezi siguranța pe șina DIN din tabloul DC, legi plusul și minusul conform marcajelor, strângi ferm bornele și treci pe ON abia după ce ai verificat polaritatea și tensiunea. Montajul se face de un electrician autorizat ANRE, cu instalația scoasă de sub tensiune. Cablurile, papucii și tabloul se cumpără separat.
Recomandări de completare
Pentru montaj complet vă recomandăm: Tablou aparent 8 module IP65, Descărcător supratensiune 500V DC, Separator fuzibil 10×38 32A, Cablu solar 6 mm² negru.
Siguranța automată DC 40A pleacă din Pitești în 24–48h. Dacă nu știi ce treaptă îți trebuie, trimite-ne datele panourilor sau puterea invertorului și tensiunea bateriei și îți spunem ce curent să alegi.
