Descriere

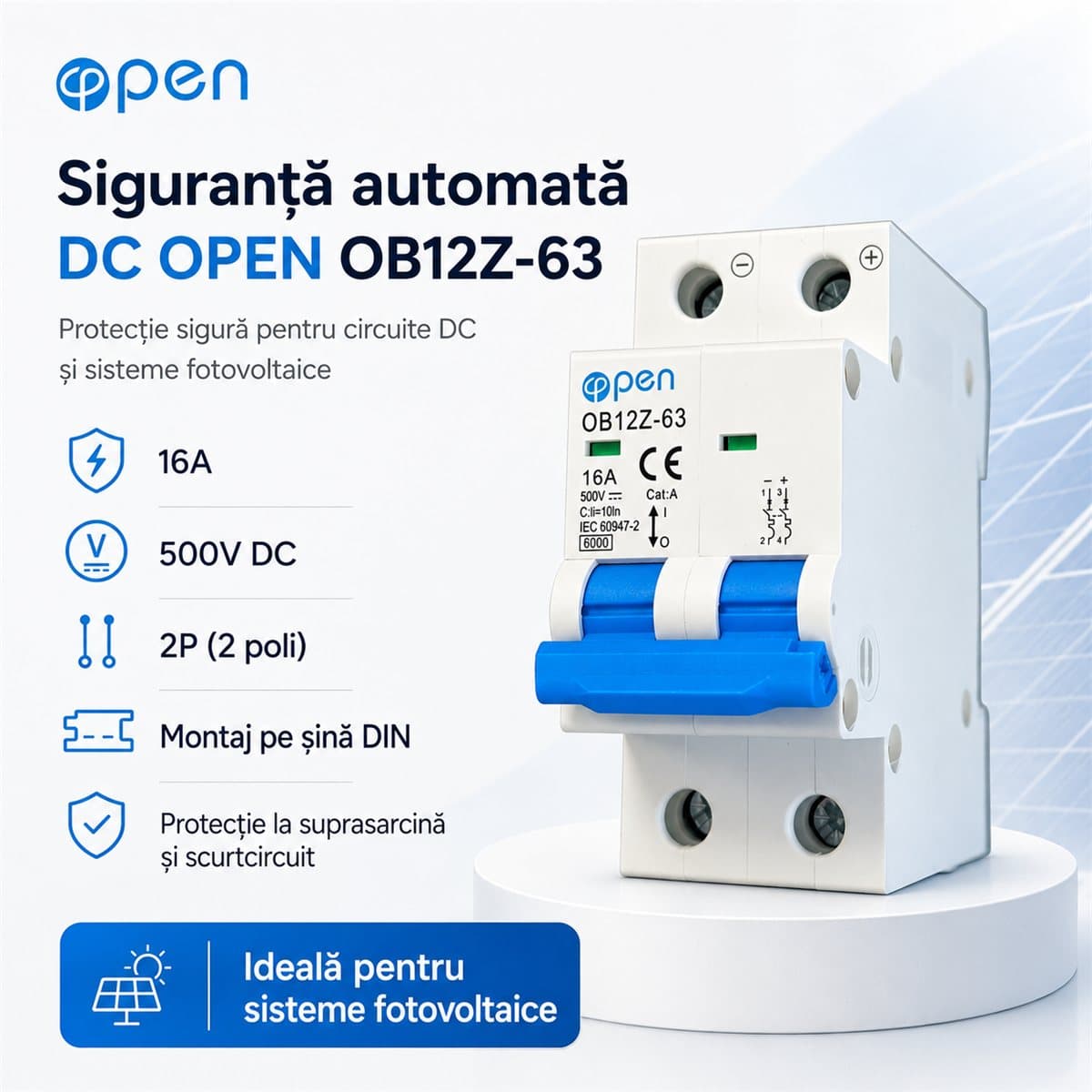

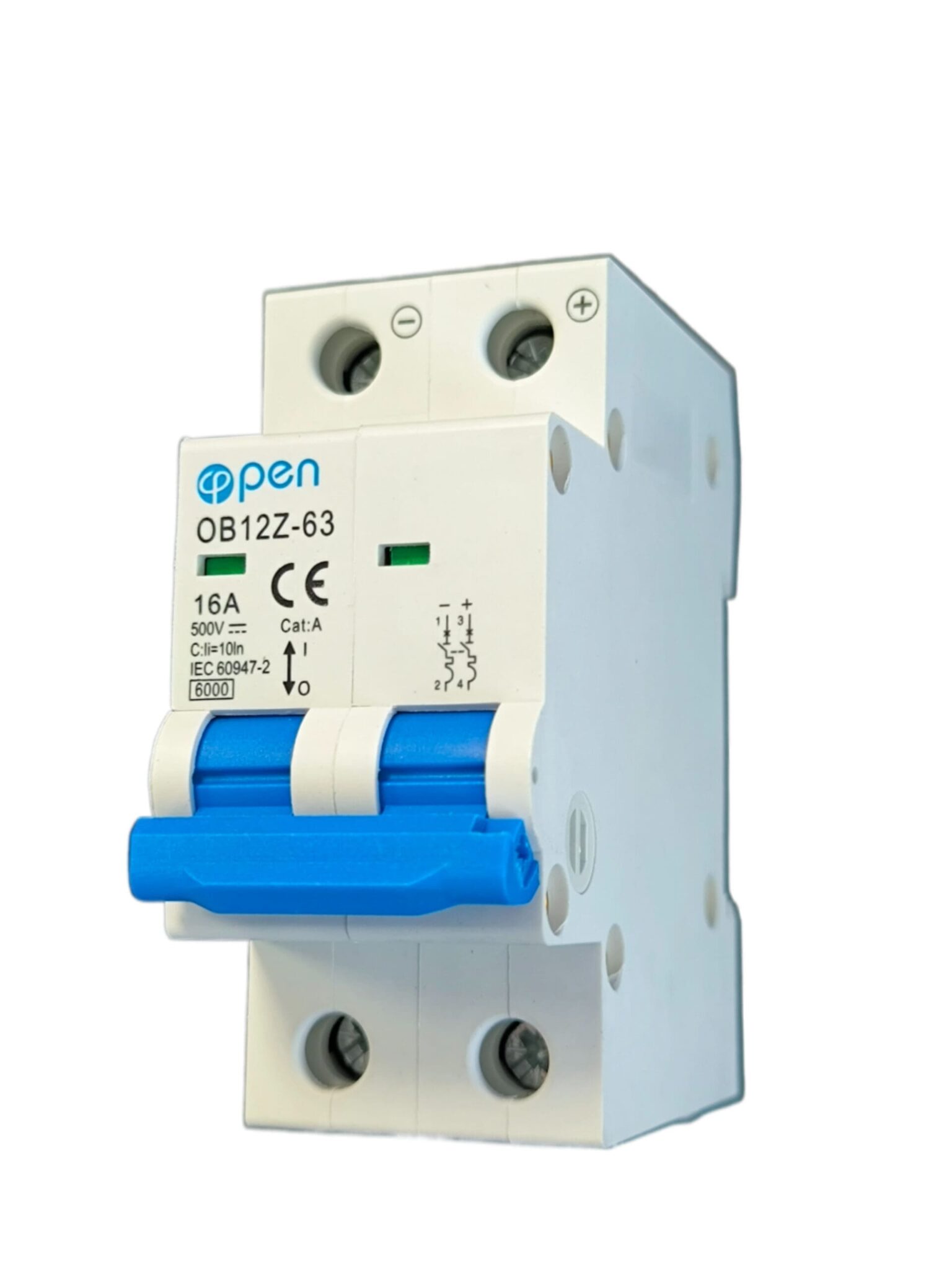

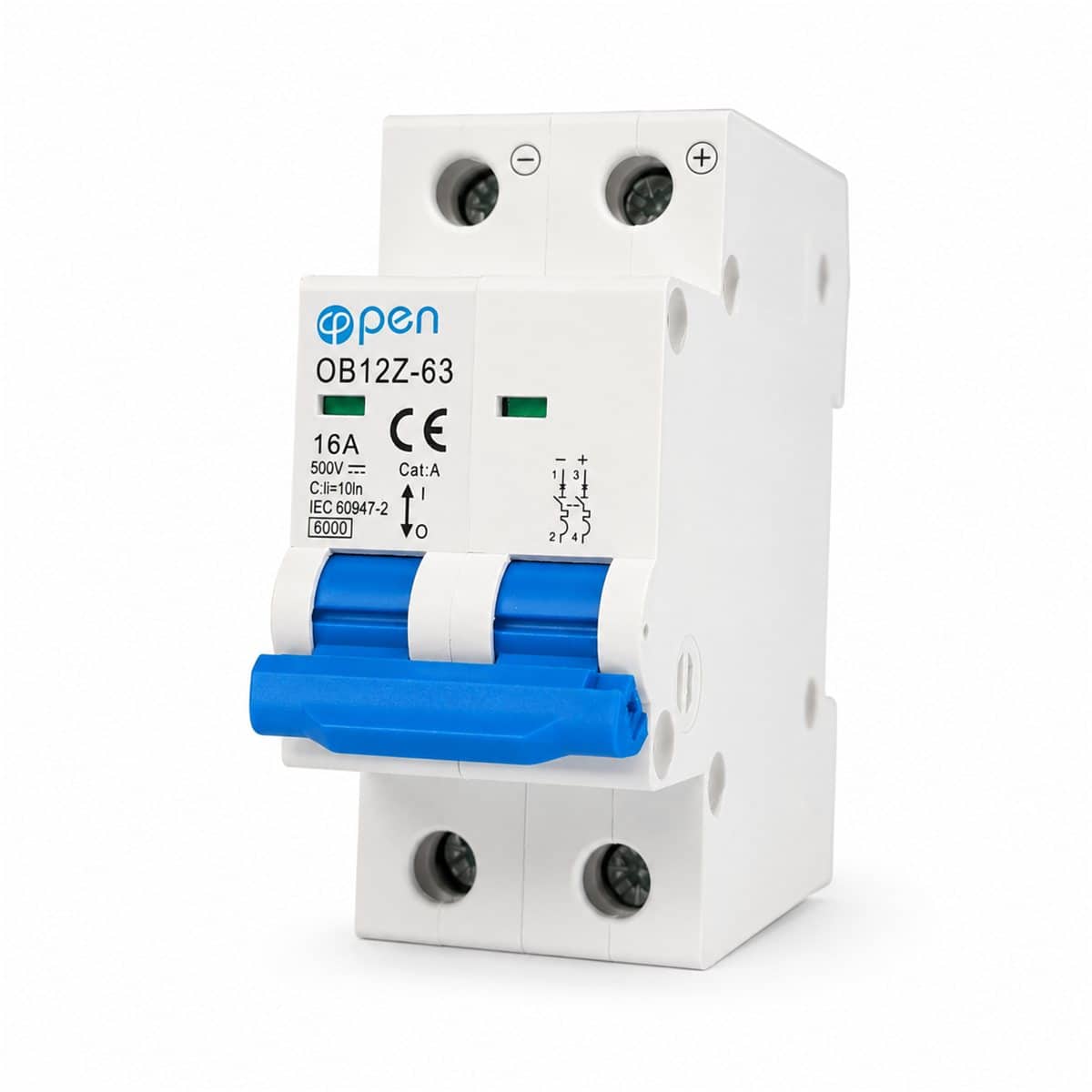

O siguranță automată DC 16A, 2 poli, 500 V (model Open OB12Z-63) protejează circuitele de curent continuu ale sistemului fotovoltaic la suprasarcină și scurtcircuit. Se montează pe partea DC, între panouri sau baterii și invertor, și servește în același timp ca separator când lucrezi în instalație.

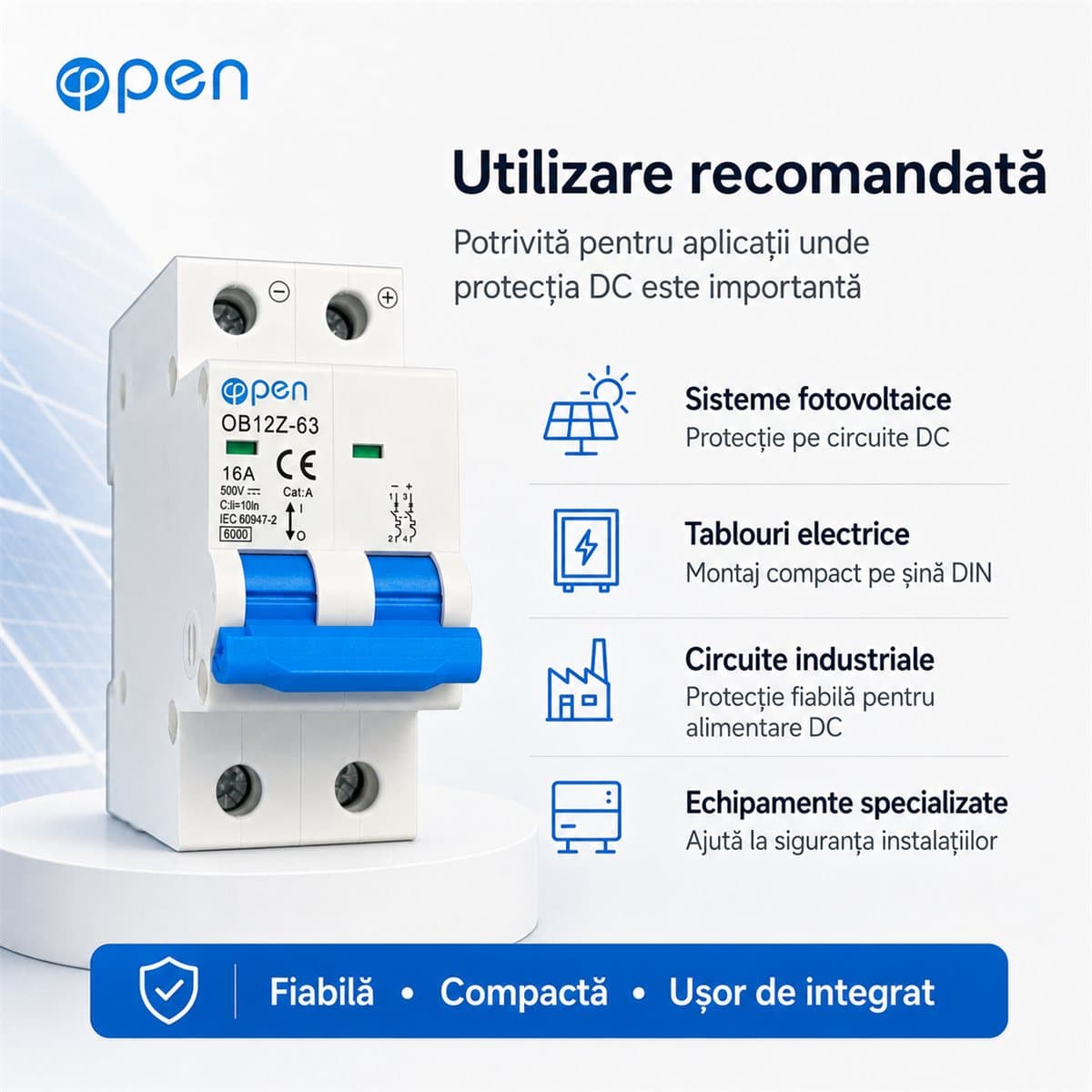

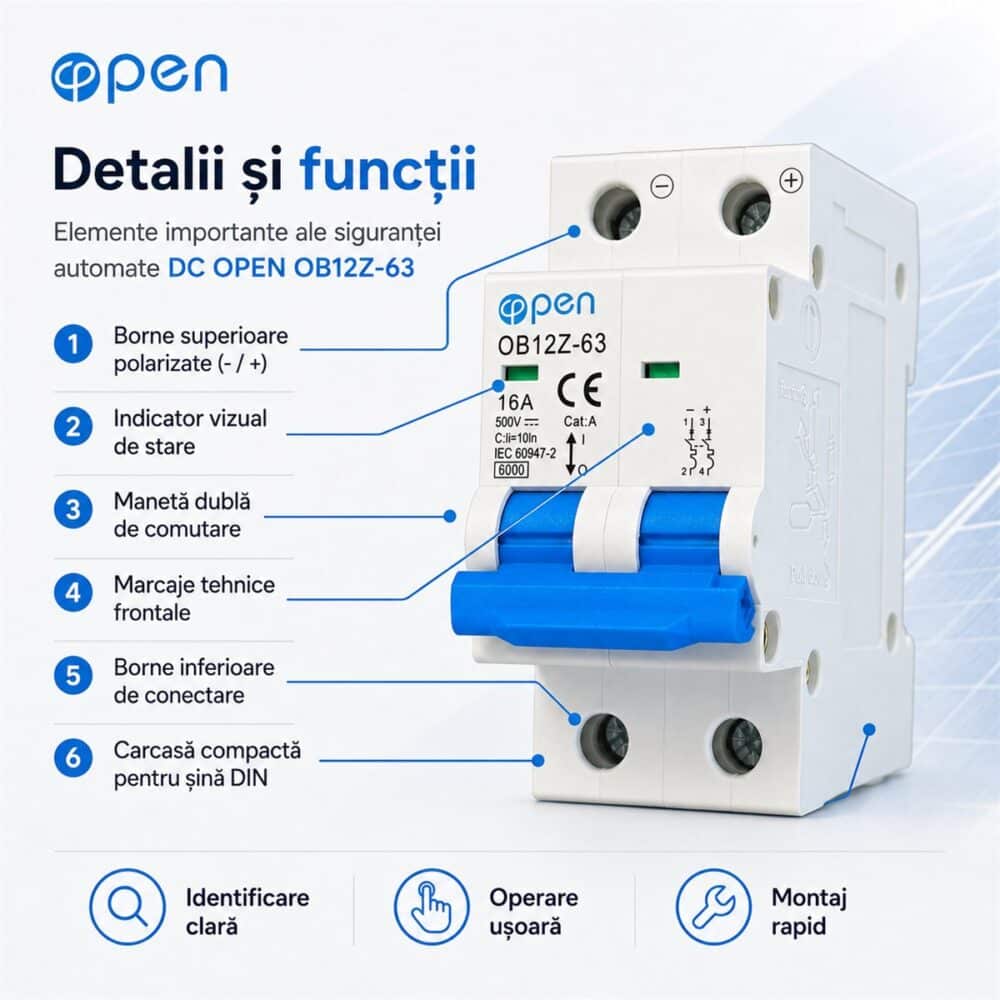

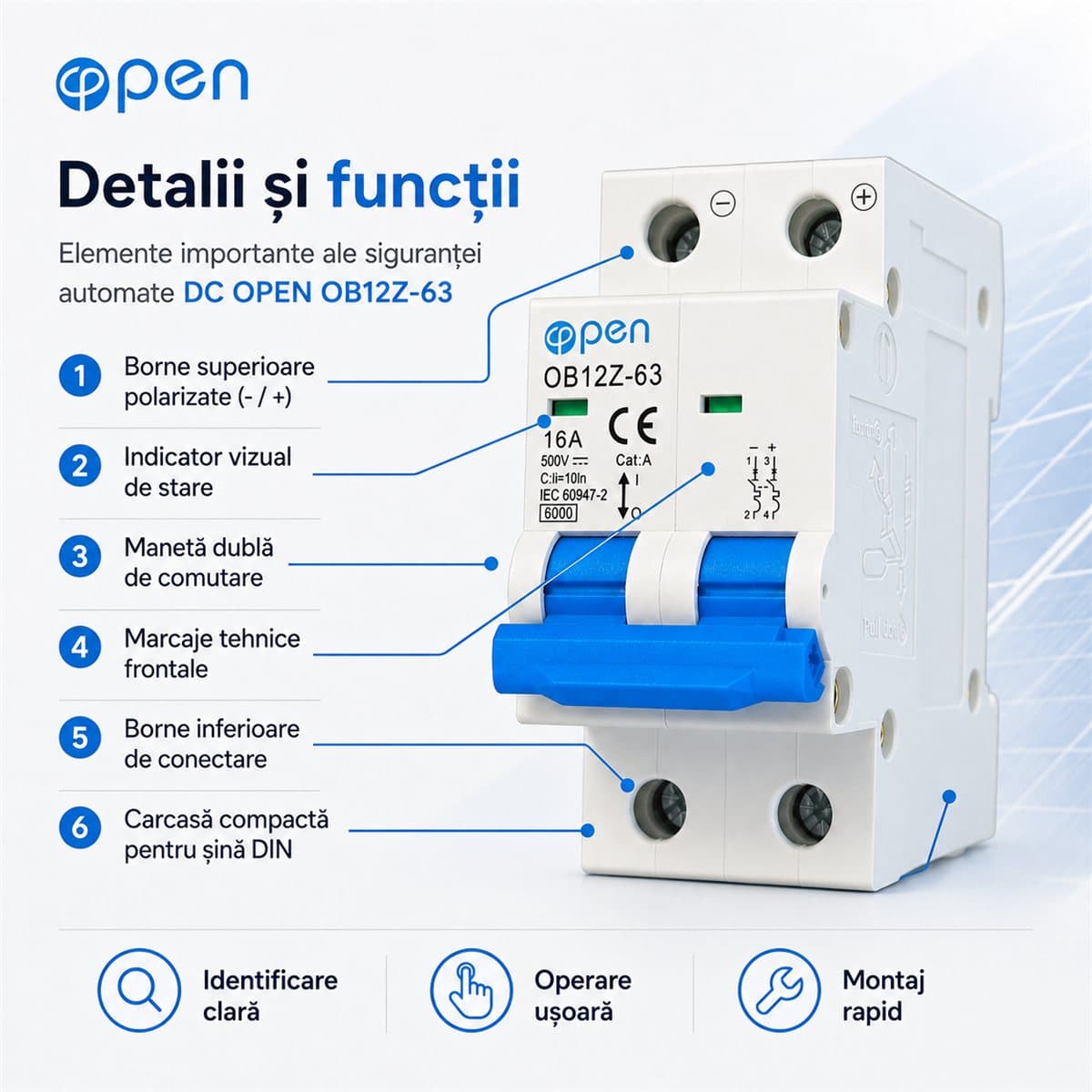

Are caracteristica de declanșare C și marcaje + și − pe carcasă, ca polaritatea să fie respectată la montaj. Instalatorul găsește rapid datele de care are nevoie: curent, tensiune, standard și declarația de conformitate.

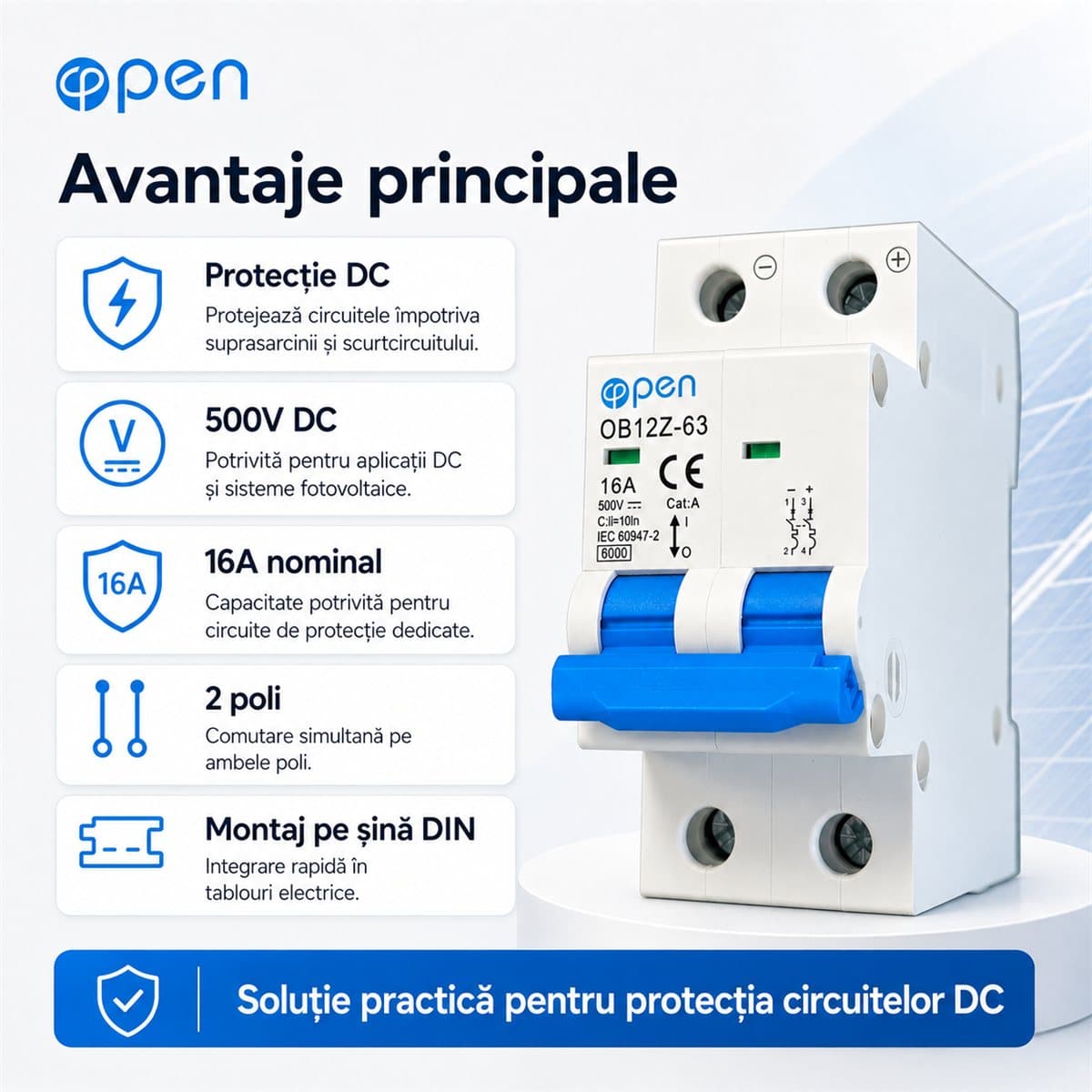

Caracteristici cheie
- 16 A, 2 poli – întrerupe simultan plusul și minusul circuitului DC
- 500 V c.c. – potrivită pentru șiruri mici de panouri și circuite de baterii
- Caracteristică C – pornire fără declanșări nedorite la curenți de pornire
- Polaritate marcată – + și − pe aparat, legare fără greșeli
- Funcție de separare – scoți șirul de panouri de sub tensiune pentru verificări
- Montaj pe șină DIN 35 mm – intră în orice tablou modular
Specificații tehnice

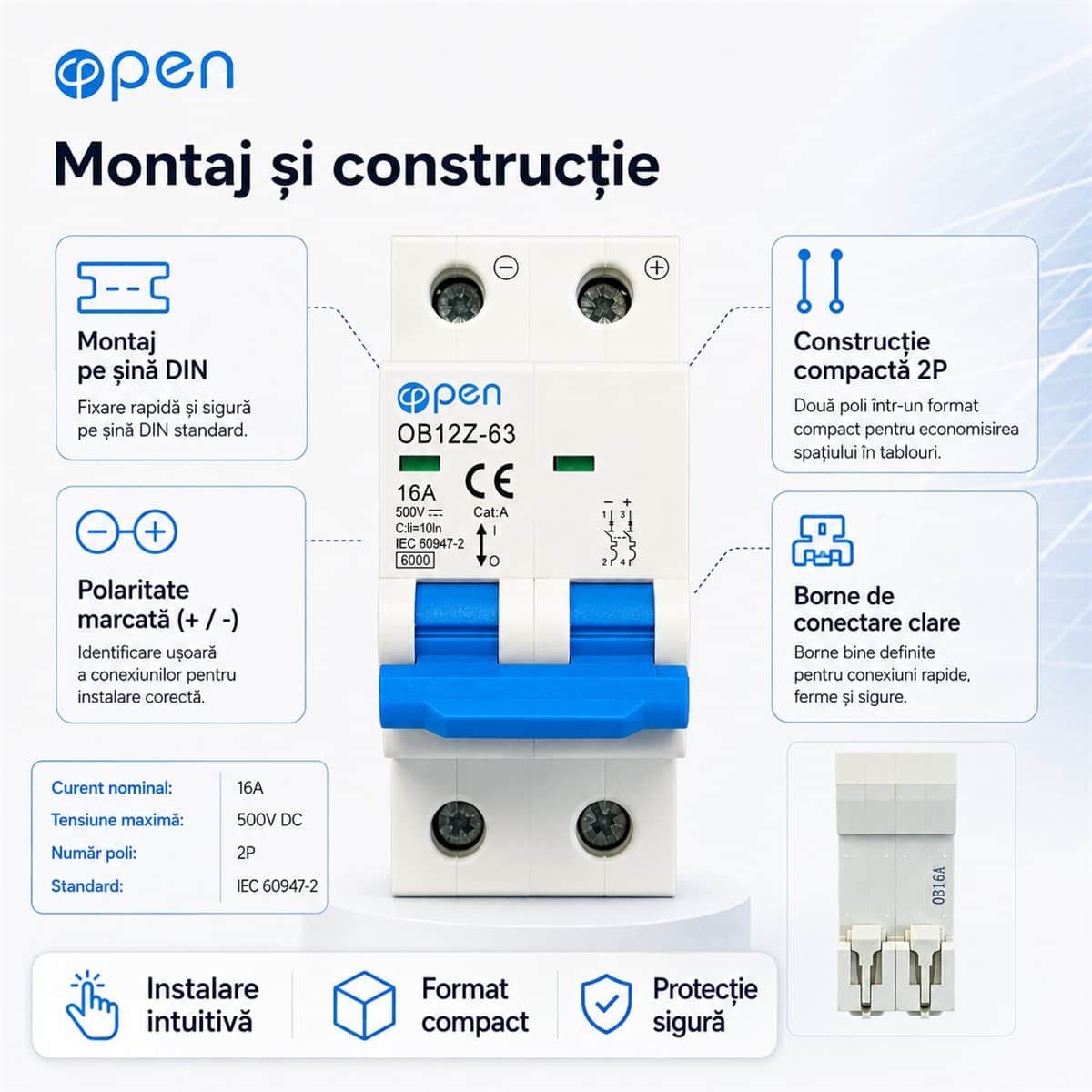

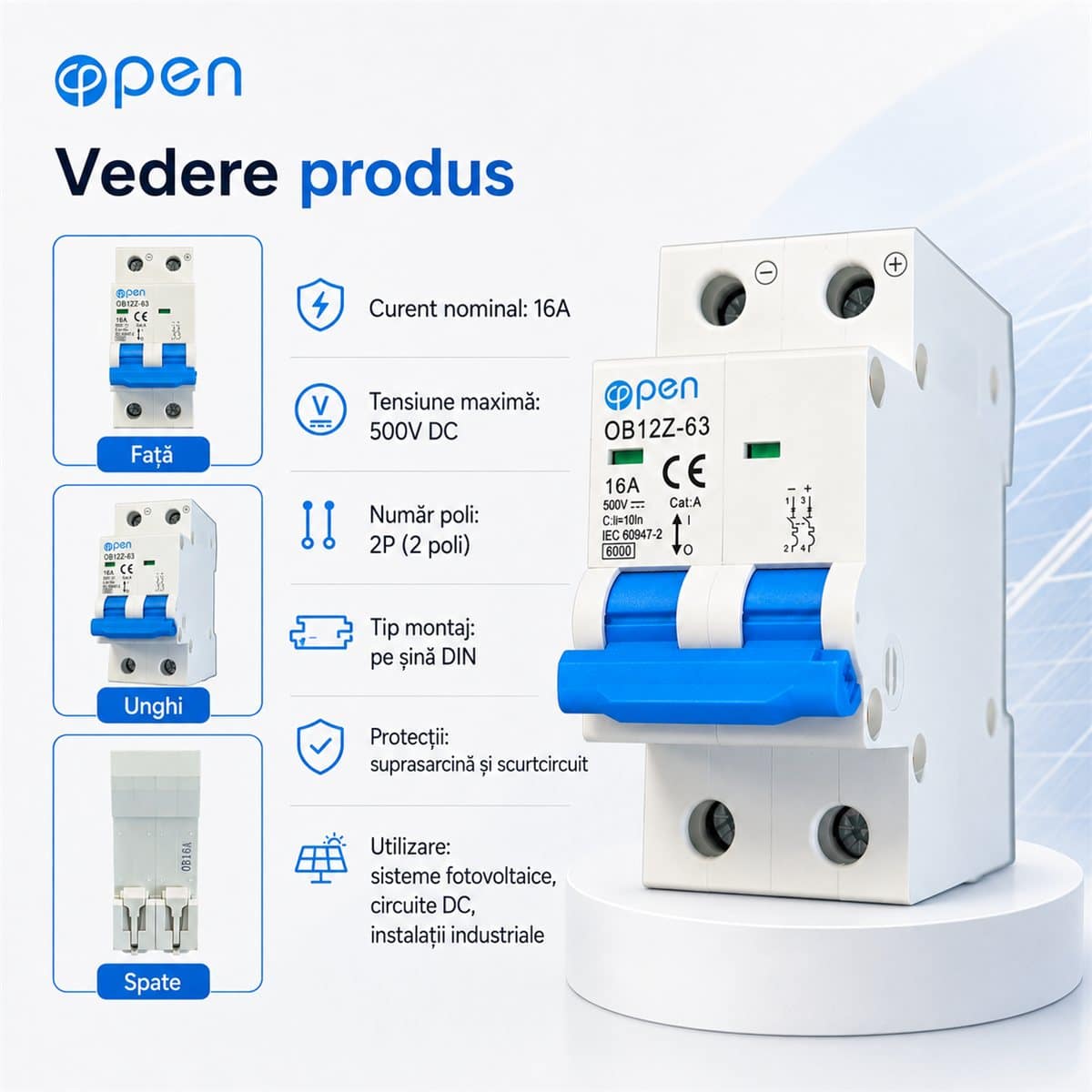

- Model: Open OB12Z-63
- Producător: OPEN
- Curent nominal: 16 A
- Număr de poli: 2P
- Tensiune nominală: 500 V c.c.
- Caracteristică de declanșare: C
- Capacitate de rupere: 6 kA (marcaj „6000” pe etichetă)
- Grad de protecție: IP20
- Temperatură de lucru: −5 °C … +40 °C
- Montaj: șină DIN 35 mm
- Standard: EN 60947-2:2017 + A11:2020
- Declarație de conformitate UE: OP2609100002
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Respectă polaritatea marcată pe aparat: la curent continuu, o legare inversă poate afecta stingerea arcului electric. Tensiunea șirului de panouri sau a bateriei trebuie să rămână sub 500 V în orice condiții, inclusiv iarna, când tensiunea de mers în gol a panourilor crește. Pentru șiruri de panouri peste 500 V se folosesc siguranțe fuzibile gPV de 1000 V în separator fuzibil.
Pentru protecția unui șir de panouri, curentul siguranței se alege de cel puțin 1,5 ori curentul de scurtcircuit (Isc) al panoului, conform IEC 62548, și sub curentul maxim al siguranței de serie din fișa panoului. Pentru panouri cu Isc de 13–14 A se folosesc 20–25 A; siguranța de 16 A se potrivește la panouri cu Isc de până la circa 10,5 A sau pe circuite de baterie cu curent sub 16 A. În gama de siguranțe DC 2P 500 V c.c. găsești și 25, 32, 40, 50, 63, 100 și 125 A.
Pașii de montaj: fixezi siguranța pe șina DIN din tabloul DC, legi plusul și minusul conform marcajelor, strângi ferm bornele și pui siguranța pe ON abia după ce ai verificat polaritatea și tensiunea. Tabloul, cablurile și papucii se cumpără separat. Montajul se face de un electrician autorizat ANRE, cu instalația scoasă de sub tensiune.
Recomandări de completare
Pentru montaj complet vă recomandăm: Tablou aparent 8 module IP65, Descărcător de supratensiune 750 VDC, Cablu solar 6 mm² roșu H1Z2Z2-K, Mufe MC4 pentru panouri solare.
Siguranța automată DC 16A pleacă din Pitești în 24–48h. Trimite-ne datele panourilor și îți confirmăm ce curent se potrivește șirului tău de panouri.
