Descriere

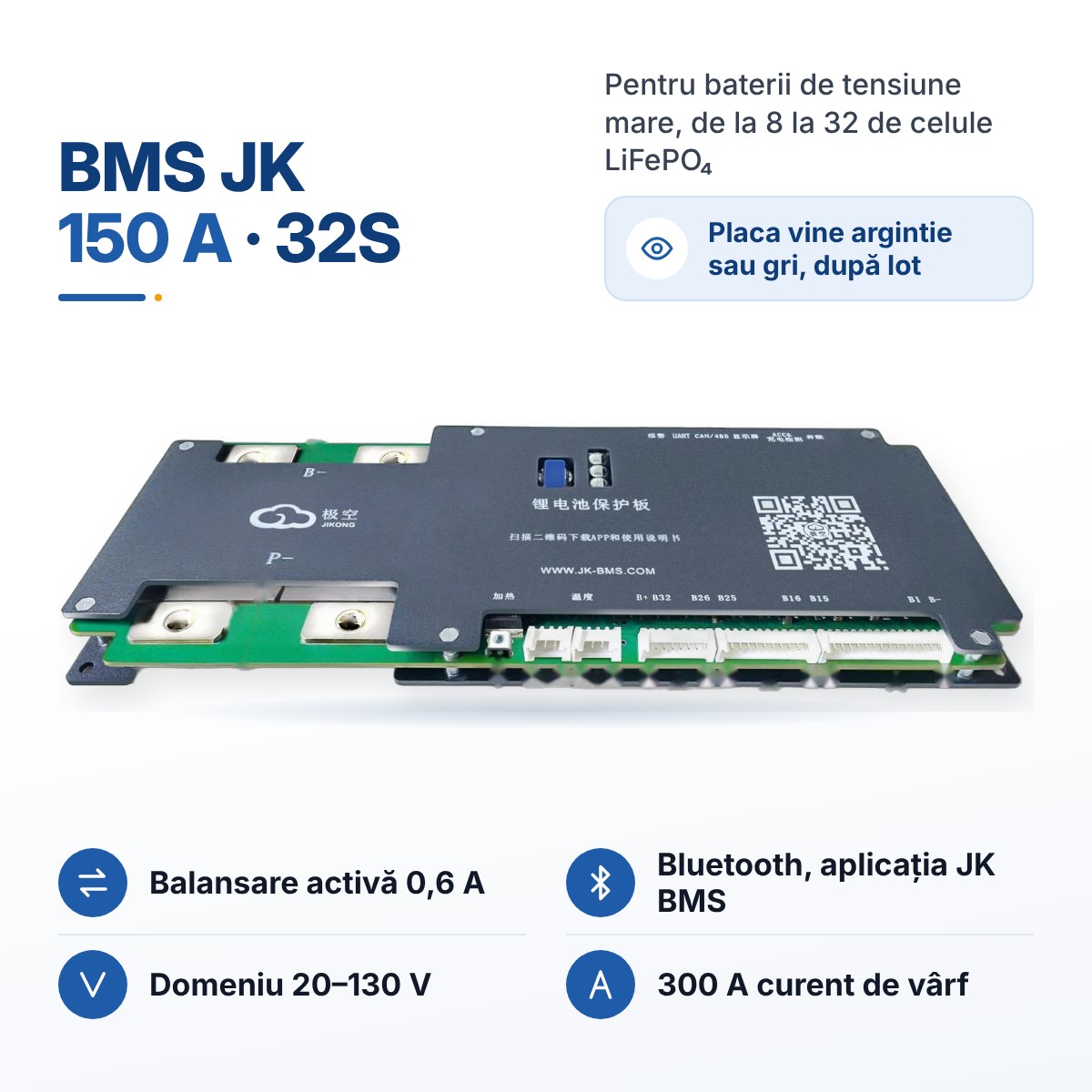

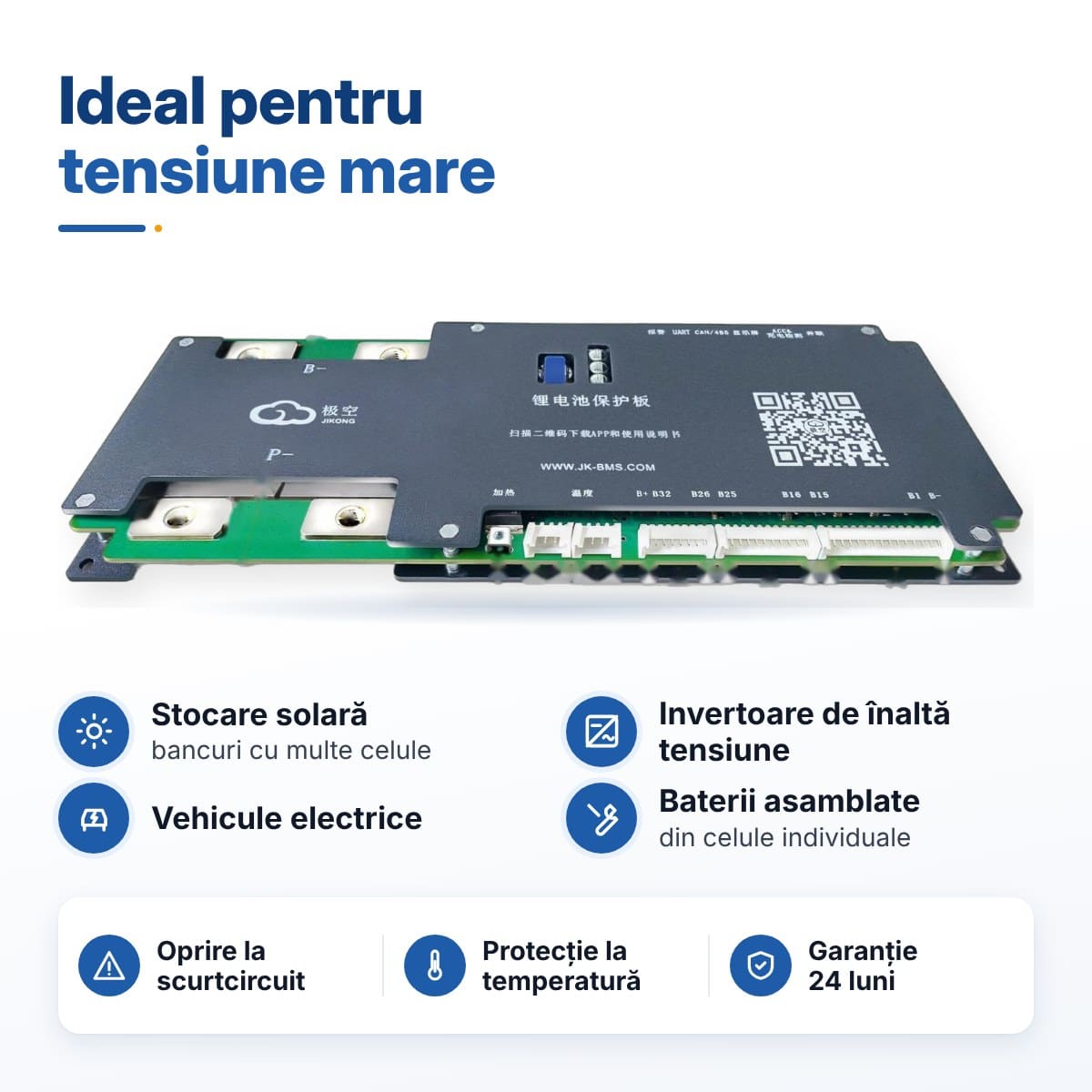

BMS JK-BD6A32S15P protejează și echilibrează pachete mari de baterii, de la 8 la 32 de celule LiFePO4 în serie, la un curent continuu de 150 A. Se potrivește celor care își construiesc o baterie de tensiune mare pentru stocare solară, pentru un vehicul electric sau pentru un invertor de înaltă tensiune.
Balansarea activă de 0,6 A mută energia de la celulele mai încărcate la cele mai descărcate, în loc s-o ardă în rezistențe. Toți parametrii se urmăresc și se setează din aplicația JK BMS, prin Bluetooth.
Caracteristici cheie
- Un singur BMS pentru pachete de la 8 la 32 de celule LiFePO4
- 150 A curent continuu, pentru invertoare și consumatori de putere
- Balansare activă 0,6 A: celule egale, capacitate utilă mai mare în timp
- Bluetooth integrat: tensiunile pe celule, curentul și temperaturile în aplicație (Android și iOS)
- Praguri de protecție reglabile pentru LiFePO4, Li-ion și LTO
- Consum în standby sub 2 mA, deci BMS-ul descarcă foarte puțin bateria când stă
Specificații tehnice
- Model: JK-BD6A32S15P
- Număr celule: LiFePO4 8S–32S, Li-ion 7S–32S, LTO 12S–32S
- Curent continuu încărcare/descărcare: 150 A
- Curent de balansare: 0,6 A, activă
- Precizie măsurare tensiune celulă: ±5 mV
- Domeniu tensiune totală: 20–130 V
- Protecție supraîncărcare și descărcare excesivă: 1,2–4,35 V pe celulă, reglabil
- Alte protecții: supracurent (întârziere 2–120 s, reglabilă), scurtcircuit, supratemperatură, fir de balansare desprins
- Senzori de temperatură: 3, domeniu -40…125 °C
- Consum: sub 2 mA în standby, sub 5 mA în funcționare fără comunicație
- Temperatură de lucru: -40…85 °C
- Conectivitate: Bluetooth, aplicația JK BMS
- Dimensiuni: 251 × 102 × 16 mm
- Garanție: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj

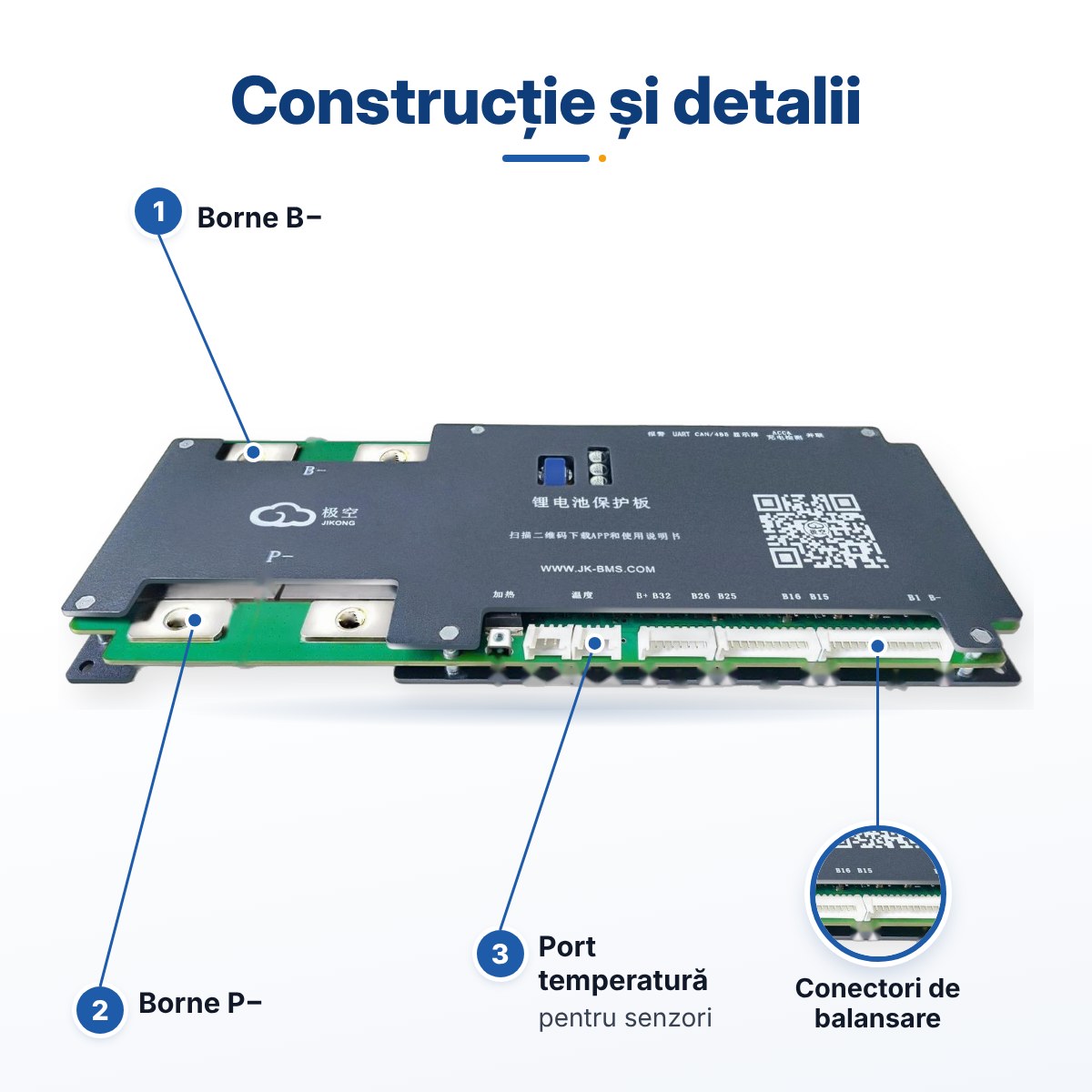

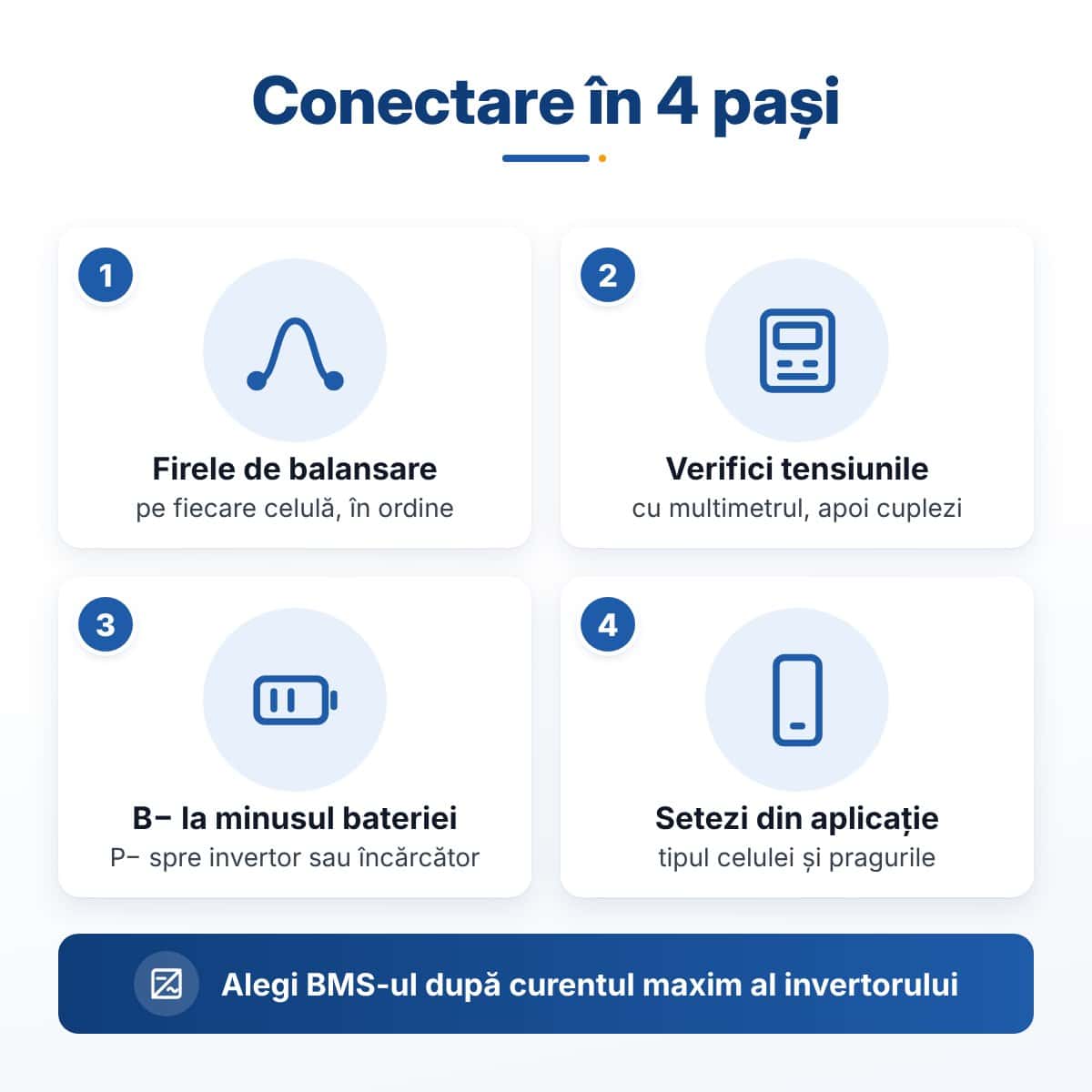

Firele de balansare se leagă pe fiecare celulă, în ordine, iar tensiunile se verifică cu multimetrul înainte de cuplarea conectorului în BMS. Apoi B- se leagă la minusul bateriei și P- spre invertor sau încărcător. Tipul celulei, pragurile de tensiune și curenții de protecție se setează din aplicația JK BMS înainte de prima încărcare.
Curentul BMS-ului se alege după curentul maxim pe care invertorul îl trage din baterie: puterea invertorului împărțită la tensiunea bateriei. Pentru legăturile de putere folosiți cablu flexibil de secțiune potrivită cu papuci de cupru sertizați.
Recomandări de completare
Pentru montaj complet vă recomandăm: papuc cupru 50 mm² M8, set șurubelnițe VDE 1000 V Yato YT-28290, multimetru digital ANENG SZ08, set tuburi termocontractabile Yato YT-06866.
BMS-ul JK-BD6A32S15P este în stoc în Pitești, pleacă în 24–48h. Trimiteți-ne numărul și tipul celulelor și verificăm compatibilitatea înainte de comandă.
