Descriere

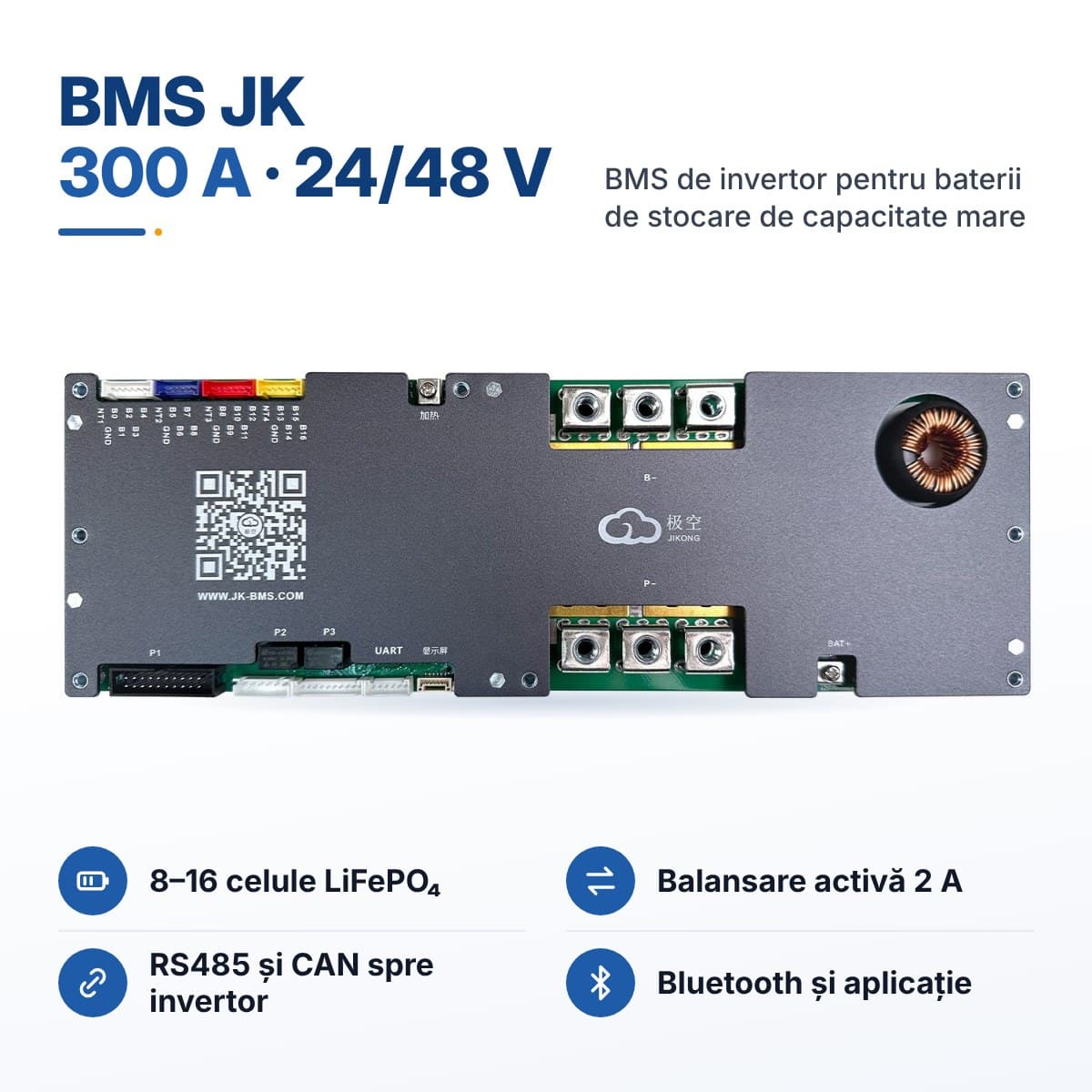

BMS JK 300A model JK-PB2A16S30P este sistemul de management din seria JK pentru invertor, făcut pentru baterii de 24–48 V cu 8–16 celule. Comunică direct cu invertorul hibrid prin RS485 sau CAN, astfel încât încărcarea și descărcarea se ajustează după starea bateriei.
Se potrivește la o baterie de 48 V de capacitate mare, de tip rack sau construită de la zero, legată la un invertor hibrid la care curentul depășește ce suportă BMS-urile de 150–200 A.
Caracteristici cheie
- 300 A curent continuu – rezervă pentru invertoare hibride de putere mare
- Comunicare cu invertorul prin RS485 sau CAN – invertorul știe în orice moment cât poate încărca și descărca
- Balansare activă 2 A – echilibrează rapid și celulele de capacitate mare
- Bluetooth integrat – configurare și monitorizare din aplicația JK BMS, pe Android și iOS
- 8–16 celule LiFePO4 – acoperă bateriile uzuale de 24 V și 48 V
- Protecții la supraîncărcare, descărcare excesivă, scurtcircuit și temperatură

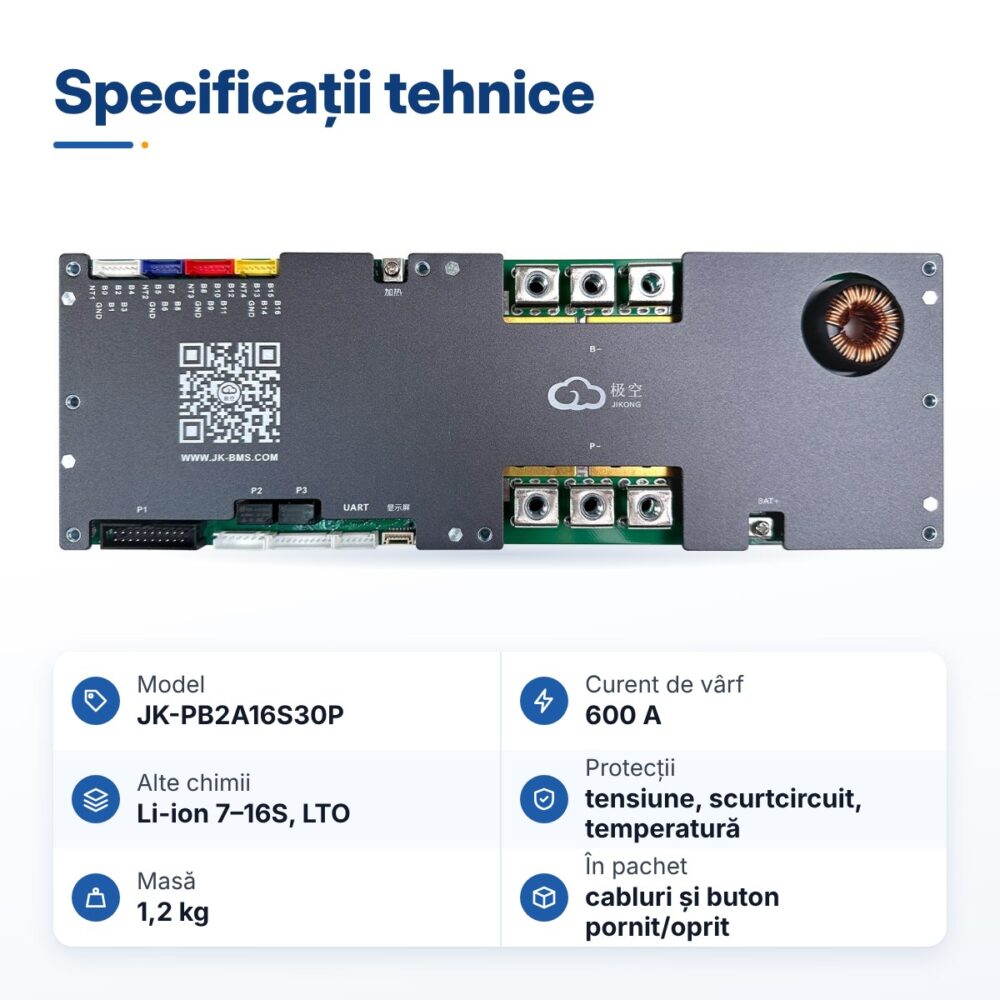

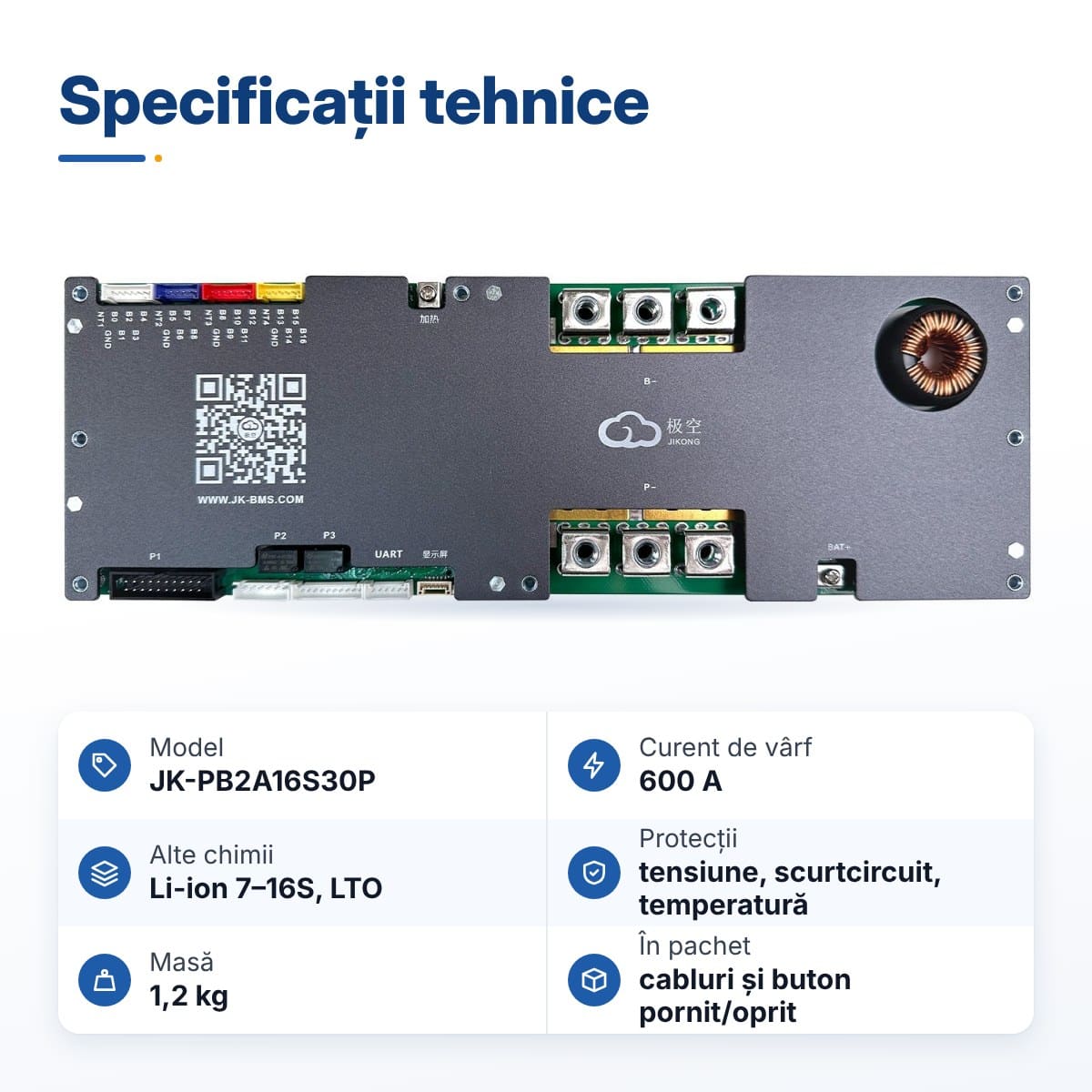

Specificații tehnice
- Model: JK-PB2A16S30P
- Tip: BMS pentru invertor (baterii de stocare)
- Număr de celule: 8–16S LiFePO4; 7–16S Li-ion
- Tensiune baterie: 24–48 V
- Curent continuu: 300 A
- Curent maxim (vârf): 600 A
- Curent de balansare: 2 A, activă
- Comunicare: RS485, CAN, RS232, Bluetooth
- Chimii compatibile: LiFePO4, Li-ion, LTO
- Greutate: 1,2 kg
- Pachet: set de cabluri și buton pornit/oprit
- Garanție: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj

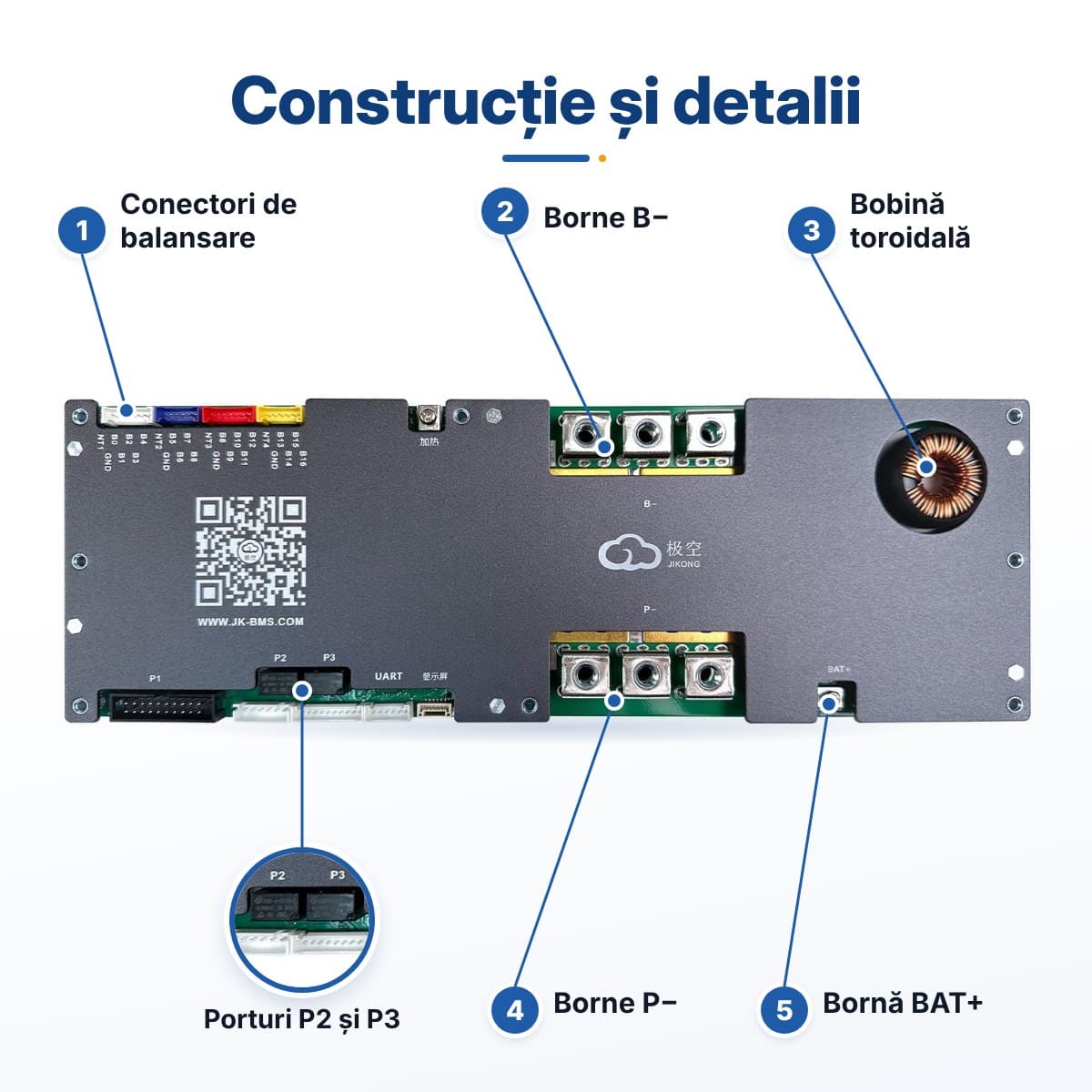

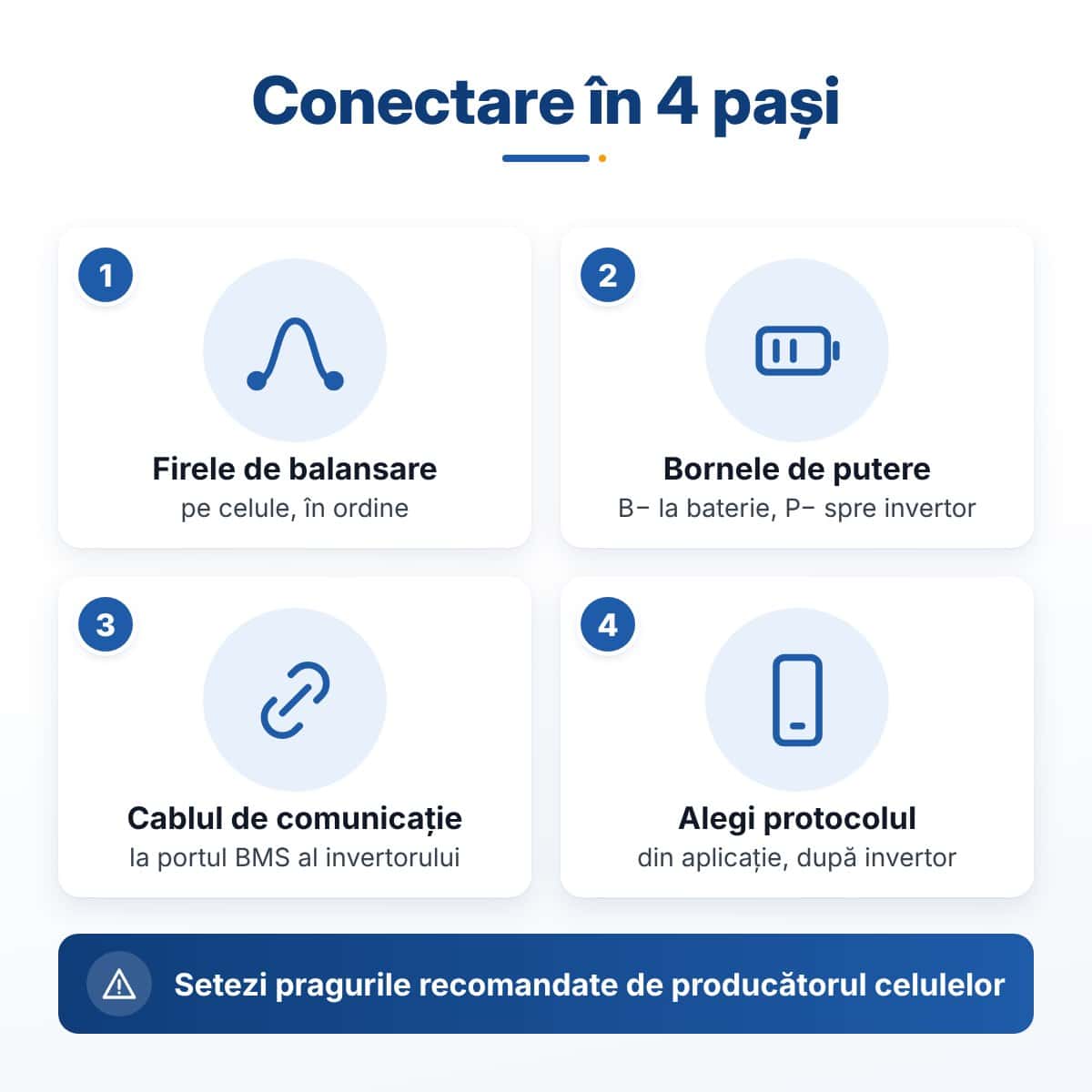

Firele de balansare se conectează pe celule, în ordine, apoi bornele de putere la baterie și la invertor. Cablul de comunicație RS485 sau CAN merge la portul BMS al invertorului; protocolul se alege din aplicația JK BMS, după marca invertorului.

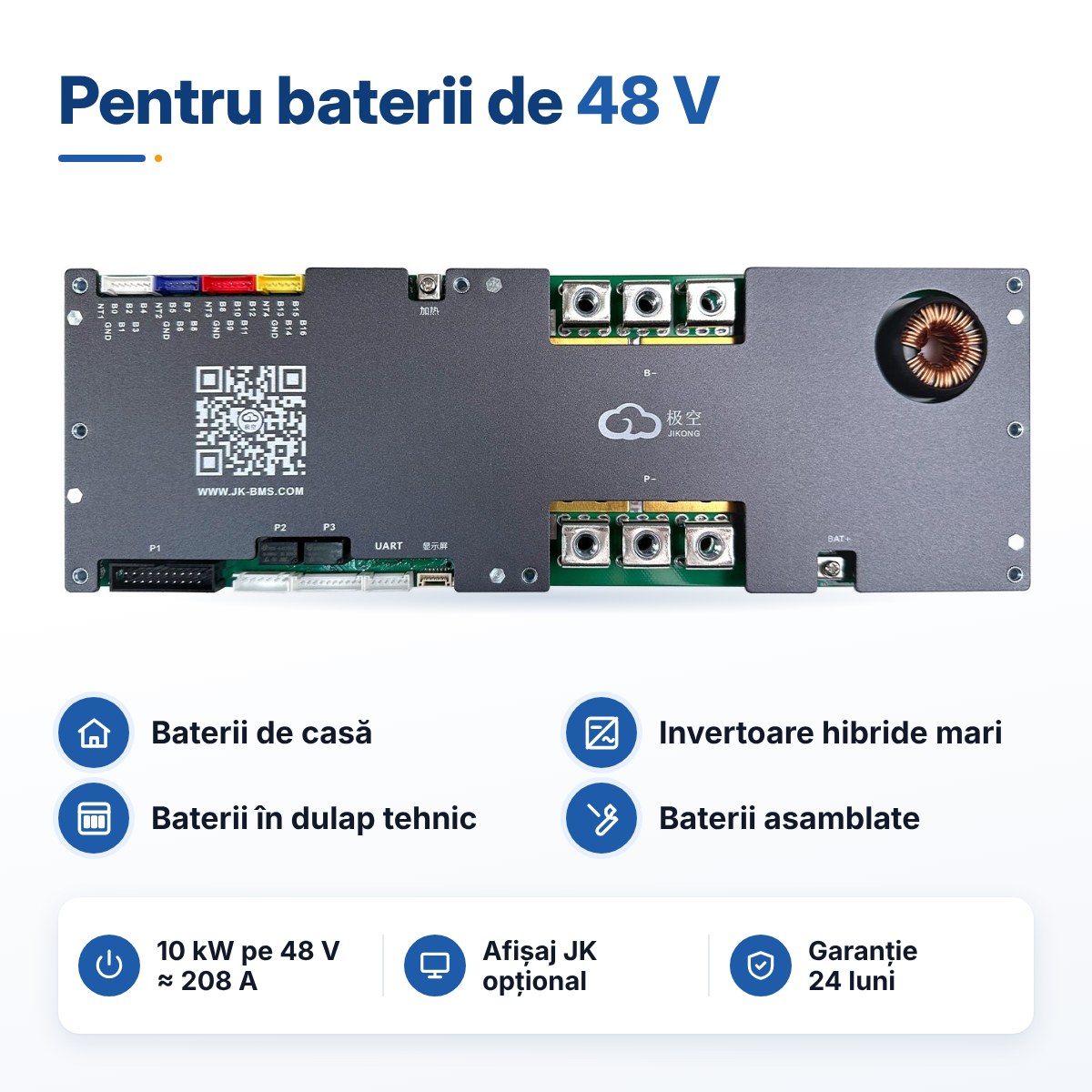

Curentul se estimează împărțind puterea invertorului la tensiunea bateriei: un invertor de 10 kW pe o baterie de 48 V trage aproximativ 208 A, la care se adaugă vârfurile de pornire. La astfel de curenți, legăturile de putere cer cablu de secțiune mare, papuci sertizați cu presă și un întrerupător DC dimensionat după invertor. Displayul se cumpără separat.
Numărul de celule dă tensiunea bateriei: o celulă LiFePO4 are 3,2 V nominal, deci 16 celule înseamnă 51,2 V, adică o baterie „de 48 V”. Setați în aplicație pragurile recomandate de producătorul celulelor.
Recomandări de completare
Pentru montaj complet vă recomandăm: display subțire 4,3″ pentru BMS JK, cablu flexibil H01N2-D 50 mm², papuc cupru 50 mm² M8, întrerupător MCCB 250A DC.
BMS-ul JK 300A este în stoc în Pitești, pleacă în 24–48h. Spuneți-ne marca invertorului și verificăm dacă protocolul de comunicație se potrivește.
