Descriere

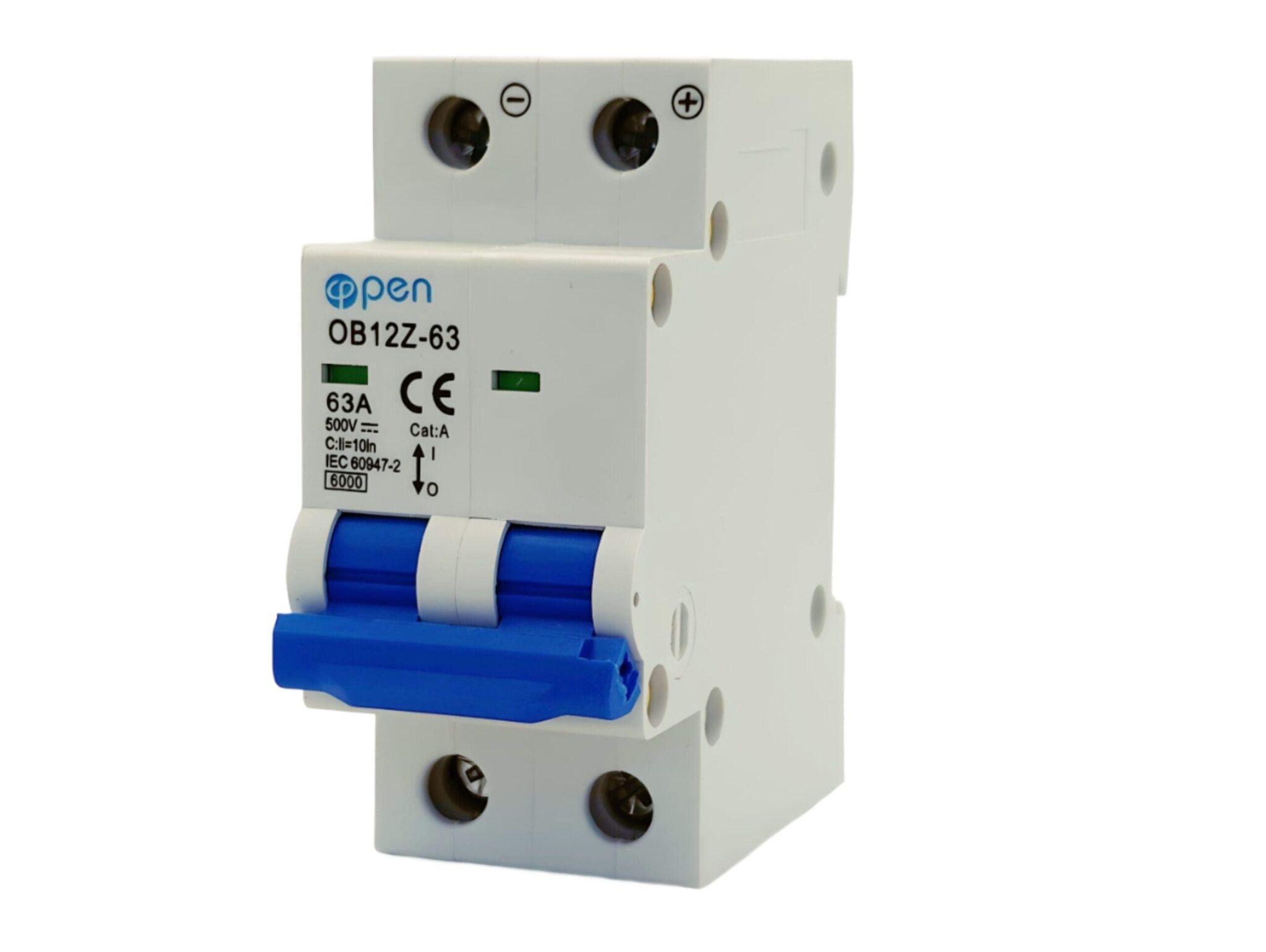

O siguranță automată DC 63A pe 2 poli, pentru 500 V DC (model Open OB12Z-63), protejează circuitele de curent continuu ale sistemului fotovoltaic la suprasarcină și scurtcircuit. Se montează pe partea DC, între panouri sau baterie și invertor, și servește în același timp ca separator când lucrezi la instalație.
Are caracteristica de declanșare C și marcaje + și − pe carcasă, ca polaritatea să fie respectată la montaj, lucru obligatoriu la curent continuu. Pentru instalator contează că aparatul întrerupe simultan plusul și minusul, deci circuitul rămâne complet izolat după declanșare.
Caracteristici cheie
- 63 A pe 2 poli – întrerupe simultan plusul și minusul
- 500 V c.c. – acoperă baterii de 12–48 V și șiruri de panouri sub 500 V
- Caracteristică C – suportă vârfurile de pornire fără declanșări nedorite
- Separator pentru lucrări – scoți circuitul de sub tensiune cu o manetă
- Montaj pe șină DIN 35 mm – intră în orice tablou modular
- Gamă completă – aceeași serie în mai multe trepte de curent, pentru tot tabloul DC
Specificații tehnice
- Model: Open OB12Z-63
- Producător: OPEN
- Curent nominal: 63 A
- Număr de poli: 2P
- Tensiune nominală: 500 V c.c.
- Caracteristică de declanșare: C
- Grad de protecție: IP20
- Montaj: șină DIN 35 mm
- Temperatură de lucru: −5 °C … +40 °C
- Standard: EN 60947-2:2017 + A11:2020
- Declarație de conformitate UE: OP2609100002
- Garanție legală de conformitate: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Curentul siguranței se alege peste curentul maxim al circuitului protejat și sub curentul admis de cablu. Pe legătura baterie–invertor, curentul se calculează din puterea invertorului împărțită la tensiunea bateriei: un invertor de 2,5 kW pe 48 V trage în jur de 52 A, deci treapta de 63 A. La 3 kW sau la vârfuri mari de pornire alegi treapta următoare, de 100 A. Secțiunea cablului o stabilește electricianul în funcție de curent, lungime și modul de pozare.
Respectă polaritatea marcată pe aparat: la curent continuu, o legare inversă poate afecta stingerea arcului. Tensiunea șirului de panouri sau a bateriei trebuie să rămână sub 500 V în orice condiții, inclusiv iarna, la temperaturi negative. Pașii de montaj: fixezi siguranța pe șina DIN din tabloul DC, legi plusul și minusul conform marcajelor, strângi ferm bornele și treci pe ON abia după ce ai verificat polaritatea și tensiunea. Montajul se face de un electrician autorizat ANRE, cu instalația scoasă de sub tensiune. Cablurile, papucii și tabloul se cumpără separat.
Recomandări de completare
Pentru montaj complet vă recomandăm: Tablou aparent 8 module IP65, Set cabluri invertor–baterie 25 mm², Descărcător supratensiune 500V DC.
Siguranța automată DC 63A pleacă din Pitești în 24–48h. Dacă nu știi ce treaptă îți trebuie, trimite-ne datele panourilor sau puterea invertorului și tensiunea bateriei și îți spunem ce curent să alegi.
