Descriere

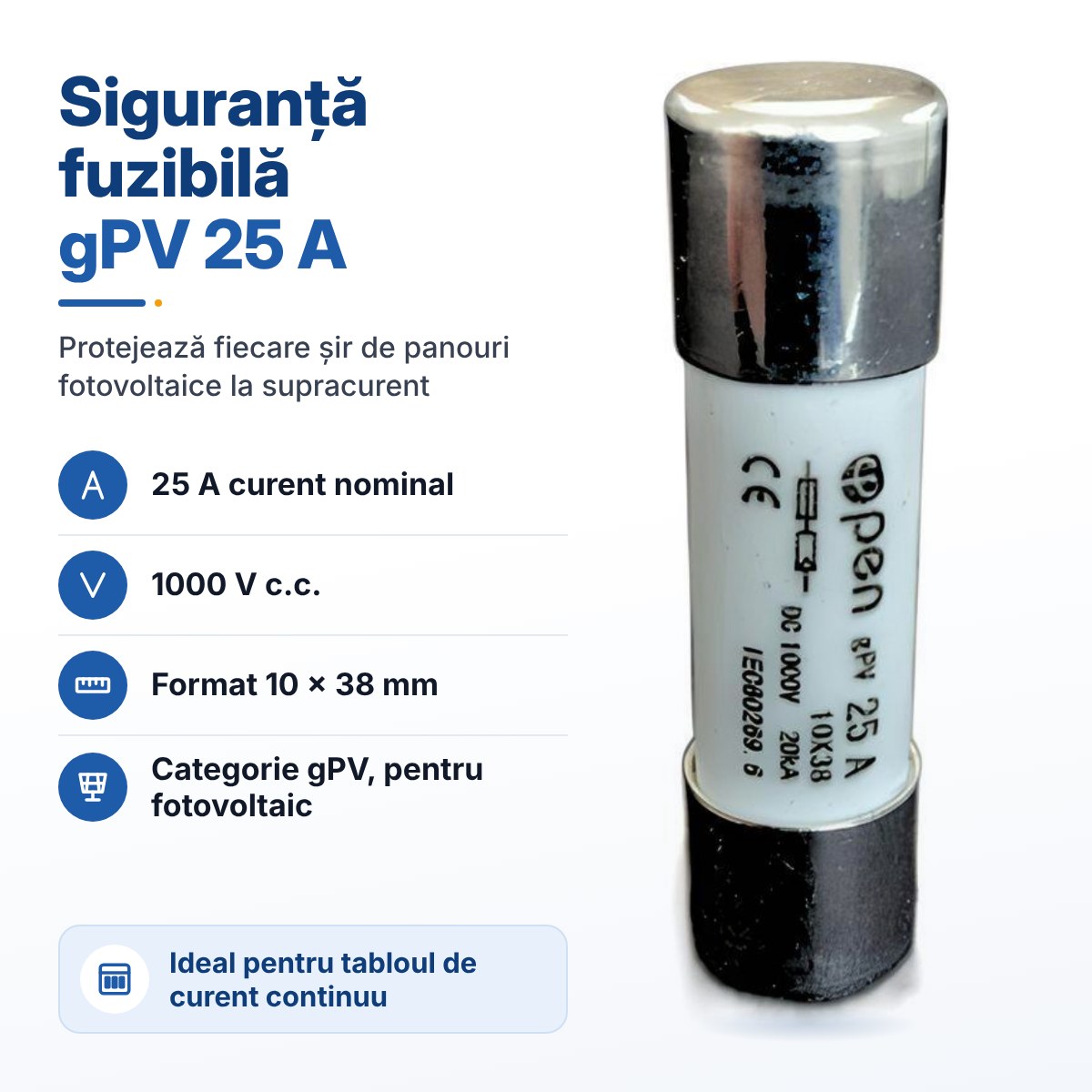

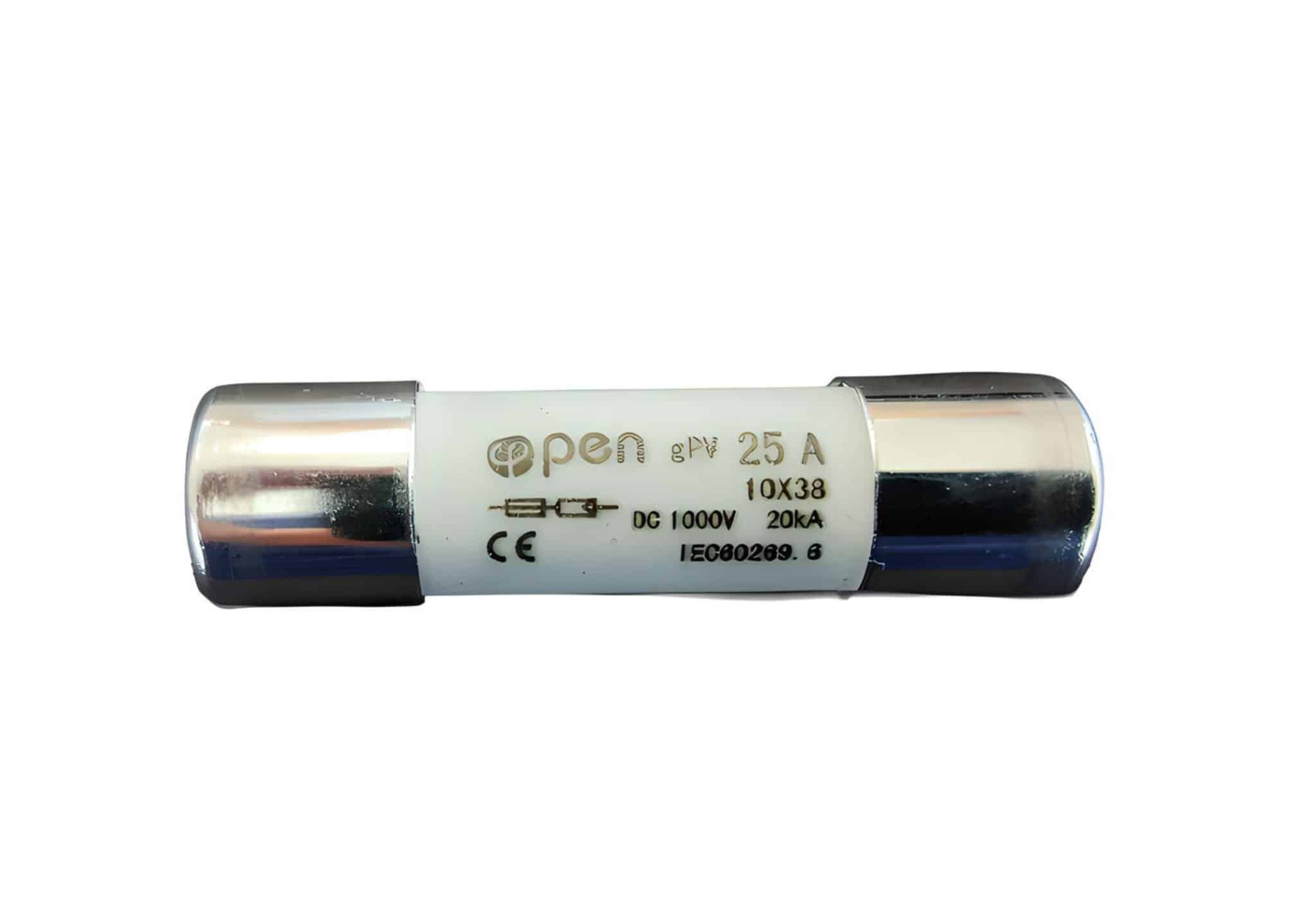

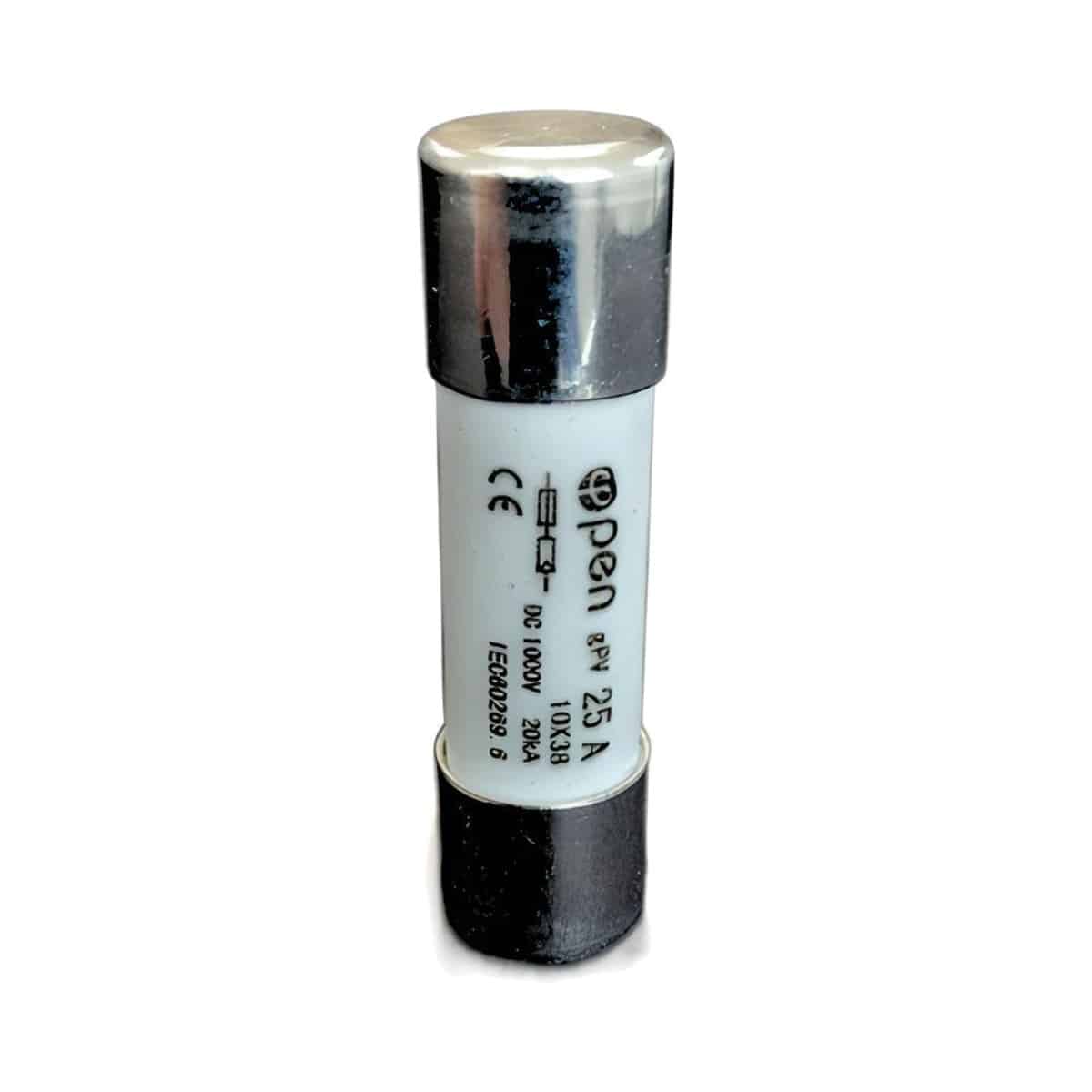

Această siguranță fuzibilă gPV 25A, format 10×38 mm, 1000 V DC, protejează stringurile de panouri fotovoltaice împotriva supracurentului. Categoria gPV este definită special pentru circuitele PV: siguranța întrerupe și curenții de defect mici, cum apar când un string sănătos debitează invers într-un string defect.
Se montează într-un soclu sau separator fuzibil 10×38 pe șină DIN, pe plusul și, la nevoie, pe minusul fiecărui string, în tabloul DC dintre panouri și invertor.
Caracteristici cheie
- 25 A curent nominal – dimensionată pentru protecția unui string de panouri
- 1000 V c.c. – acoperă stringurile uzuale de pe casele cu invertoare on-grid și hibride
- Categorie gPV – întrerupe curenți de defect mici, specifici curentului continuu din panouri
- Format standard 10×38 mm – intră în orice soclu sau separator 10×38
- −40 °C … +60 °C – lucrează în tablouri montate la exterior sau în pod
- Ușor de înlocuit – schimbi doar elementul fuzibil, nu tot aparatul

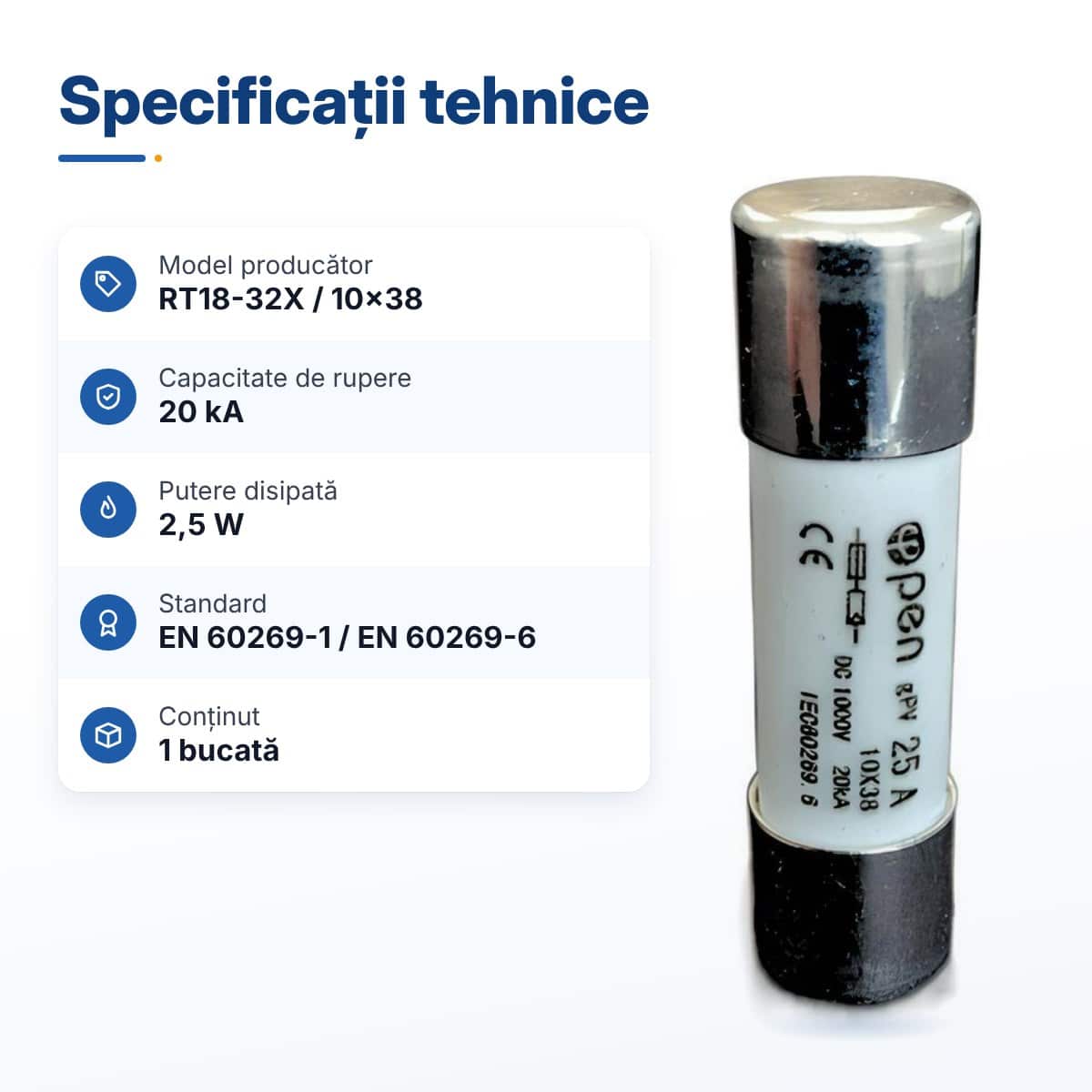

Specificații tehnice

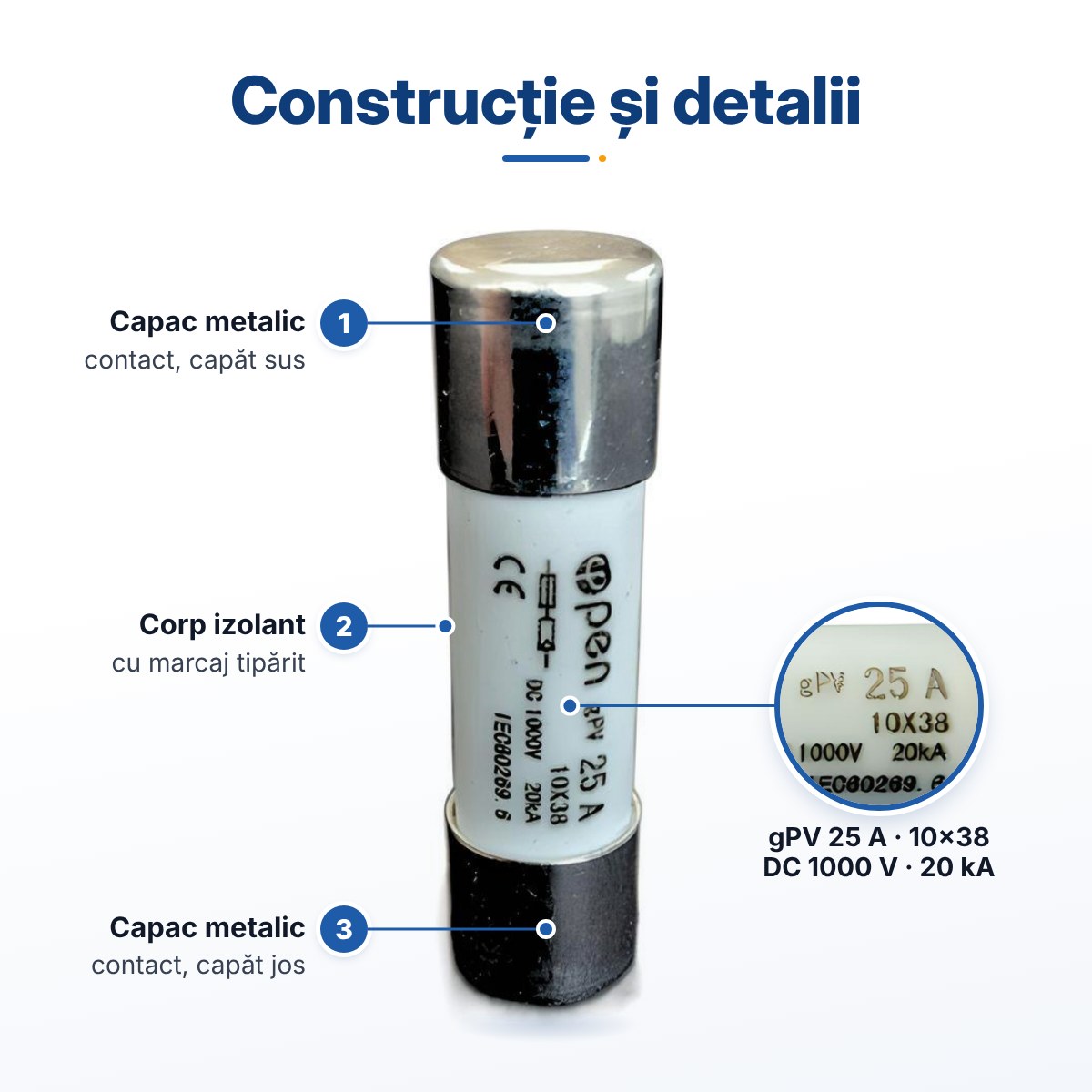

- Tip: siguranță fuzibilă cilindrică
- Categorie de utilizare: gPV (dedicată instalațiilor fotovoltaice)
- Curent nominal: 25 A
- Tensiune nominală: 1000 V c.c.

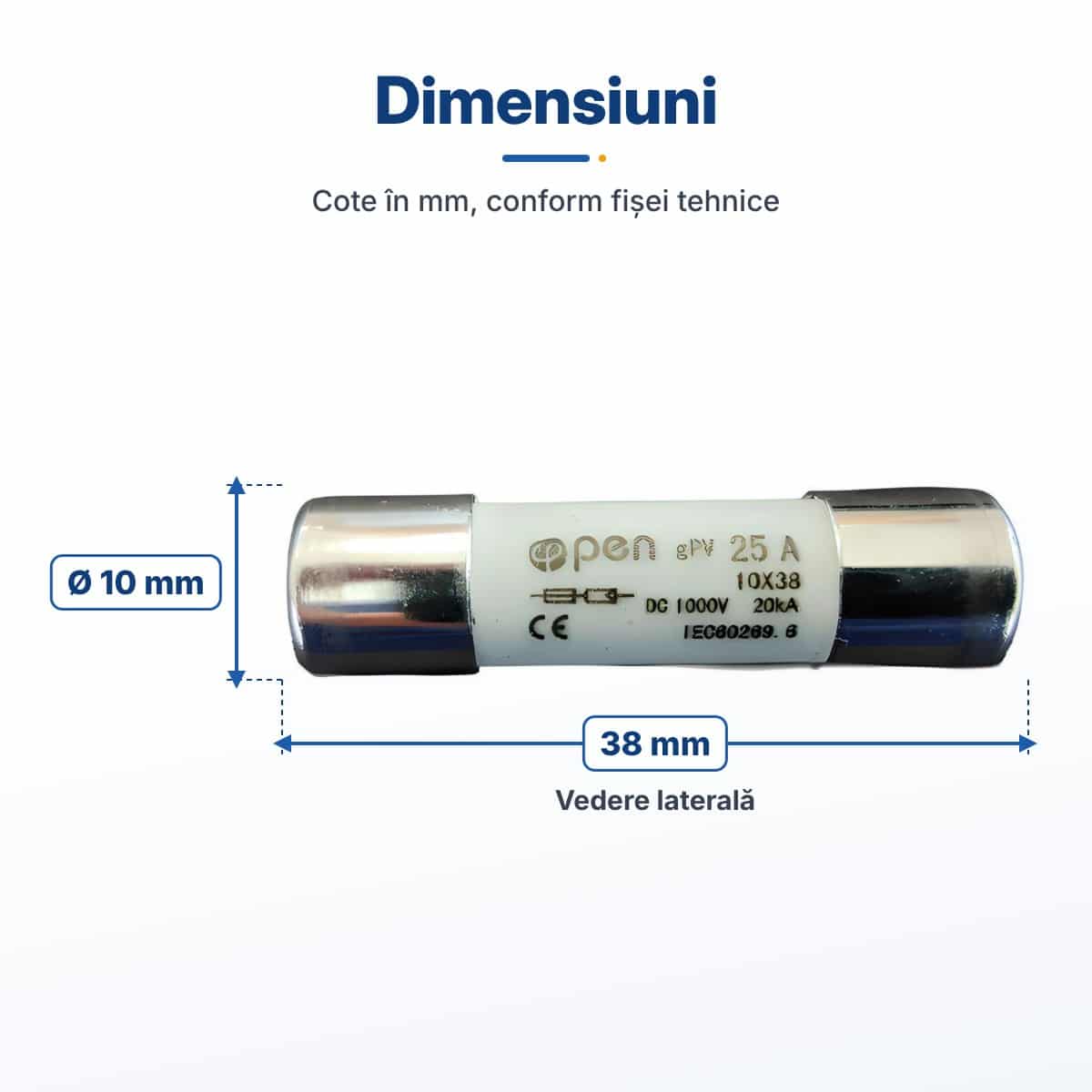

- Dimensiuni: 10 × 38 mm (diametru 10 mm, lungime 38 mm)
- Putere disipată: 2,5 W
- Temperatură mediu ambiant: −40 °C … +60 °C
- Suport compatibil: soclu / separator fuzibil 10×38
- Conținut: 1 bucată
- Producător: OPEN
- Garanție: 24 luni pentru persoane fizice, 12 luni pentru firme
Compatibilitate și montaj
Siguranța se folosește cu un separator fuzibil 10×38 (cu indicator LED de siguranță arsă) sau cu un soclu bipolar 10×38, care întrerupe simultan plusul și minusul. Separatorul se cumpără separat. Înlocuirea se face doar cu separatorul deschis și cu stringul fără sarcină, după oprirea invertorului.

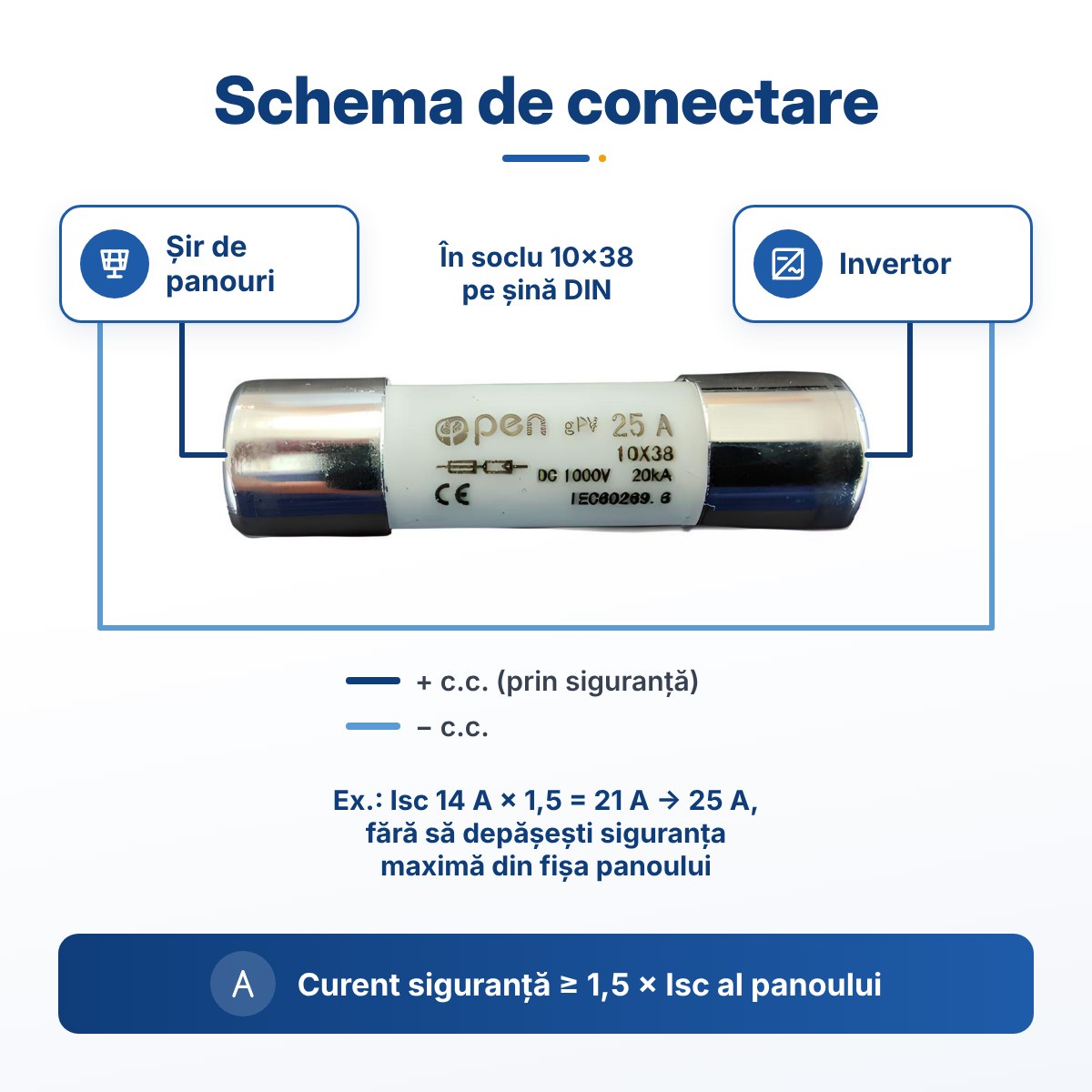

Cum alegi curentul: valoarea siguranței trebuie să fie de cel puțin 1,5 ori curentul de scurtcircuit al panoului (Isc) și să nu depășească siguranța maximă admisă în fișa panoului. De exemplu, la un panou cu Isc de 14 A, siguranța trebuie să fie de cel puțin 21 A, deci 25 A e potrivită dacă fișa panoului admite 25 A sau mai mult ca „maximum series fuse rating”.

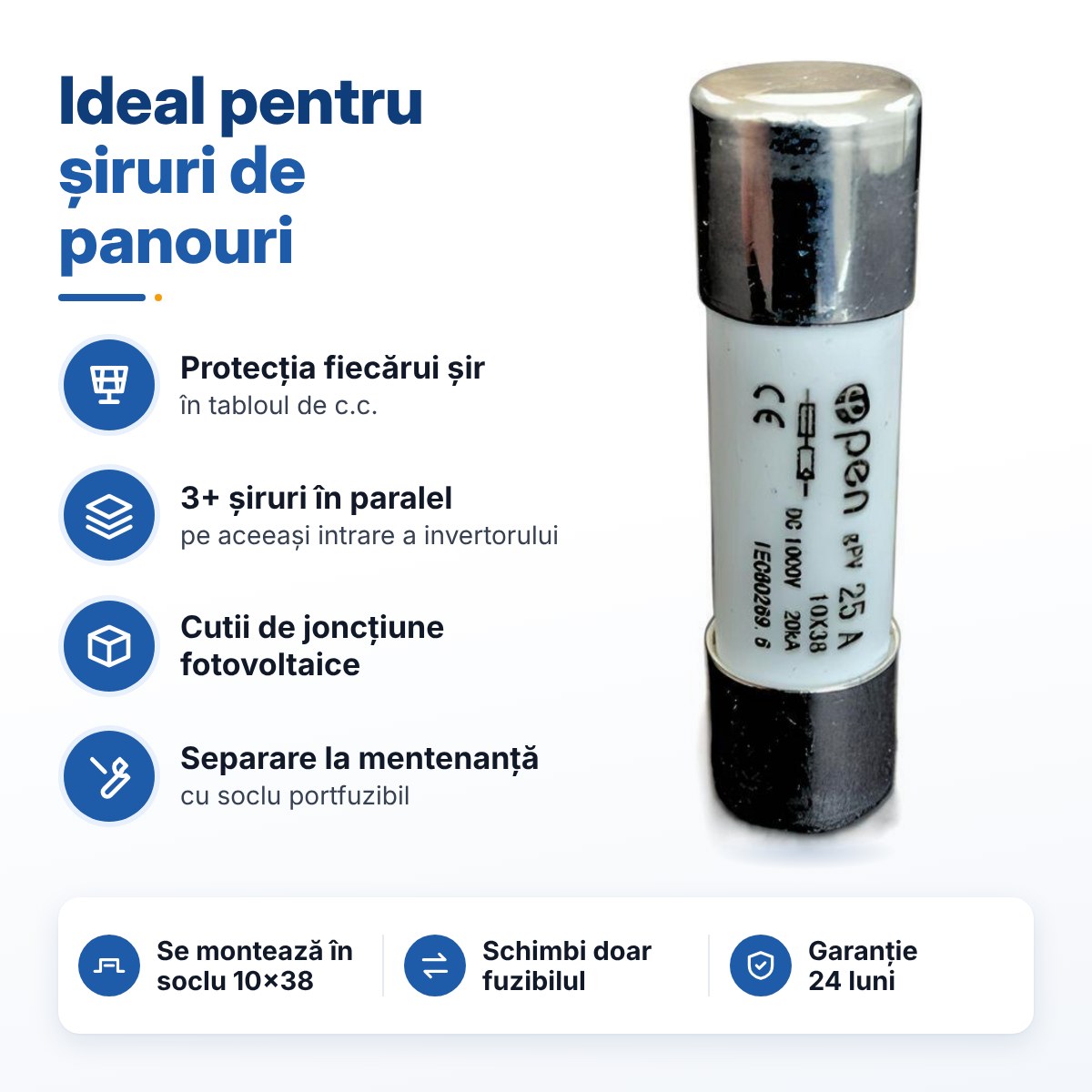

Când ai trei sau mai multe stringuri în paralel pe aceeași intrare MPPT, fiecare string se protejează cu propria siguranță. La unul sau două stringuri pe intrare, siguranța e opțională, dar mulți instalatori o montează pentru separare la mentenanță. Montajul se face de un electrician autorizat ANRE.
Recomandări de completare
Pentru montaj complet vă recomandăm: separator fuzibil 10×38 cu LED, soclu bipolar 10×38, descărcător de supratensiune 1000 V DC, cablu solar 6 mm² roșu.
Siguranțele gPV 25A 10×38 sunt în stoc în Pitești, pleacă în 24–48h, iar pentru alegerea curentului potrivit panourilor tale ne poți trimite fișa tehnică a panoului.
